Системи і схеми водопостачання

Питання 1 рівня (3 бали)

1. З перелічених водних об’єктів перелічіть поверхневі водні джерела (артезіанські потоки, річки, водосховища, озера, «верховодка»).

2. З перелічених водних об’єктів перелічіть підземні водні джерела (артезіанські потоки, річки, водосховища, озера, «верховодка»).

3. Виберіть назви водозабірних споруд для забору води з поверхневих джерел (русловий, горизонтальний, шахтні колодязі, береговий, променевий, ковшовий, свердловини).

4. Виберіть назви водозабірних споруд для забору води з підземних джерел (русловий, горизонтальний, шахтні колодязі, береговий, променевий, ковшовий, свердловини).

5. Перелічіть назви водозабірних споруд для забору води з поверхневих джерел.

Водозабори з поверхневих джерел – це комплекс гідротехнічних споруд, призначених для захоплення води з джерела, попереднього її очищення і подачі води на інші споруди під належним напором.

Водозабори з поверхневих джерел розрізняють за:

• видом водного джерела - річкові (найбільш поширені), озерні, водоймищні (водосховищні), з каналів, морські;

• призначенням - господарсько-питні, виробничі, іригаційні, теплоенергетичні та інші;

• продуктивністю - малої (Q < 1 м³/с), середньої (Q =1...6 м³/с), великої (Q > 6 м³/с);

• категорією надійності подачи води - відповідно до категорії надійності за подачею води системи водопостачання;

• компонуванням основних елементів - суміщені, роздільні;

• місцем розташування водоприймача - берегові, руслові, комбіновані, ковшові, підруслові (інфільтраційного типу), острівні (виносні);

• способом приймання води у водоприймач - з верхнім, нижнім, верховим, низовим, боковим прийманням води;

• положенням водоприймача - затоплені, незатоплені, тимчасово затоплювані;

• характером рухомості - стаціонарні, пересувні (плавучі, фунікулерні);

• терміном експлуатації - постійні, тимчасові;

6. Перелічіть назви водозабірних споруд для забору води з підземних джерел.

Вживані в практиці водопостачання типи споруд для отримання підземних вод можна підрозділити на такі типи:

• трубчасті колодязі;

• шахтні колодязі;

• горизонтальні водозбори;

• променеві водозбори;

• споруди для каптажу джерел.

7. За допомогою яких споруд здійснюють підйом води?

Підйом води здійснюють за допомогою насосних станцій, а саме: станцій першого та другого підняття, підвищувальних і циркуляційних насосних станцій.

8. З яких трубопроводів складається зовнішня водопровідна мережа?

Зовнішня водопровідна мережа складаються з водоводів, магістральних мереж і розподільних трубопроводів.

9. Як називаються споруди для створення запасу та регулювання подачі води?

До напірно-регулюючих споруд відносять водонапірні башти, високорозташовані надземні напірні резервуари, а також повітряноводяні (гідропневматичні) баки.

10. За якими ознаками класифікуються системи водопостачання міст?

Все різноманіття систем водопостачання, що зустрічаються на практиці, можна класифікувати за наступними ознаками:

• за територіальним охопленням споживачів;

• за призначенням (видом обслуговуваних об'єктів);

• за видом використовуваного природного джерела;

• за якістю води;

• за вертикальним розташуванням;

• за способами подачі води;

• залежно від якості вихідної води і вимог водоспоживачів - з влаштуванням споруд з поліпшення якості води і без них;

• за тривалістю роботи;

• за ступенем надійності.

11. Перелічіть системи водопостачання міст за способом подачі води.

Системи водопостачання міст за способами подачі води - самопливні (гравітаційні); з механічною подачею (перекачування води насосами); комбіновані.

12. Перелічіть системи водопостачання промислових підприємств.

Системи водопостачання промислових підприємств підрозділяються за галузями промисловості (водопроводи хімічних комбінатів, теплових електростанцій, металургійних заводів і т.п.) і за кратністю використання води (прямотечійна, з повторним використанням води, оборотна).

50. Дайте означення системи водопостачання.

Водопостачання - це забезпечення водою різних водоспоживачів (населе­них пунктів, виробничих підприємств та інших об'єктів) для задоволення гос­подарсько-питних, технологічних і протипожежних потреб. Комплекс інженер­них споруд, що виконують завдання водопостачання, називають системою во­допостачання або водопроводом.

51. Перелічіть системи водопостачання міст за типом обслуговування об’єктів.

Комунальні (для міст і селищ); залізничні; сільськогосподарські (для тваринницьких ферм, пасовищ і т.п.).

52. Перелічіть системи водопостачання міст за призначенням.

Системи водопостачання міст за призначенням наступні:

господарсько-питні потреби населення;

технологічні потреби різних промислових підприємств;

потреби пожежогасіння;

потреби сільського господарства.

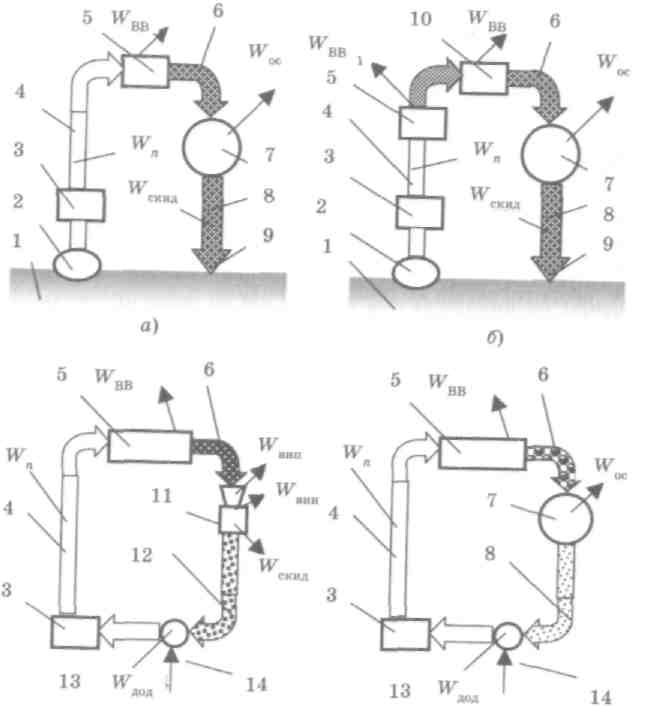

53. Накресліть схему прямотечійної системи водопостачання промислових підприємств.

Схеми виробничих водопроводів:

1 — водойма; 2 - водозабір; З — насосна станція; 4 — подача чистої води;

5 — підприємство; 6 — відведення відпрацьованої води: 7 — очисні споруди; 8 — відведення очищеної води; 9 — скидання води.

54. Накресліть схему прямотечійної з послідовним використанням

води системи водопостачання промислових підприємств.

Схеми виробничих водопроводів:

1 — водойма; 2 - водозабір; З — насосна станція; 4 — подача чистої води;

5 — підприємство; 6 — відведення відпрацьованої води: 7 — очисні споруди; 8 — відведення очищеної води; 9 — скидання води; 10 — друге підприємство.

94. Викресліть схему водопостачання міста із забором води з поверхневого джерела.

Схеми водопостачання з поверхневого джерела: 1 - вододжерело; 2 - водозабірна споруда; 3 - НС 1 підйому; 4 - РЧВ; 5 - НС 2 під­йоми; 6 - напірні водоводи; 7 - розподільна мережа; 8 - водоспоживач; 9 - водонапі­рна башта; 10 - водоповітряний котел; 11 - самотічний водовід; 12 - напірний резер­вуар; 13 - водоочисні споруди

95. Викресліть схему водопостачання міста із забором води з підземних джерел.

Схеми водопостачання з поверхневого джерела: 1 - вододжерело; 2 - водозабірна споруда; 3 - НС 1 підйому; 4 - РЧВ; 5 - НС 2 під­йоми; 6 - напірні водоводи; 7 - розподільна мережа; 8 - водоспоживач; 9 - водонапі­рна башта; 10 - водоповітряний котел; 11 - самотічний водовід; 12 - напірний резер­вуар; 13 - водоочисні споруди

96. Накресліть схему оборотної системи водопостачання промислових підприємств.

в) г)

Схеми виробничих водопроводів:

в — оборотна з охолодженням; г — оборотна з очищенням води; 1 — водойма; 2 - водозабір; З — насосна станція; 4 — подача чистої води;

5 — підприємство; 6— відведення відпрацьованої води: 7 — очисні споруди; 8 — відведення очищеної води; 9 — скидання води; 10 — друге підприємство; 11 - охолоджувальний пристрій; 12 — подавання охолодженої води, 13 — підживлювальний колодязь; 14 — подача підживлювальної води.
