3. Технологический расчет предложенной схемы впу
Расчет А2[1].
Расчетная производительность.
м3/ч.
Требуемая площадь фильтрования.
м2.
Число фильтров ( в работе + регенерация).
n+nр=2+1 шт.
Площадь одного фильтра.
м2.
Характеристика стандартного фильтра.
d=1 м;
f=2,12 м2;
hсл=0,75 м.
Действительная скорость фильтрования.
м/ч.
Тип загрузочного материала.
АВ–17.
Рабочая емкость.
Ер=200 г-экв/м3.
Продолжительность фильтроцикла.
ч.
Суточное число регенераций всех фильтров.
рег/сут.
Удельный расход реагента, кг/м3.
b=100 кг/м3.
Расход 100% реагента на регенерацию.
кг/рег.
Суточный расход 100%-го реагента на регенерацию.
кг/сут.
Удельный расход воды на взрыхление фильтра.
i=3 л/(с*м2).
Время взрыхления фильтра.
мин.
Расход воды на взрыхление фильтра.
м3/рег.
Концентрация регенерационного раствора.
ср.р=4%.
Расход воды на приготовление регенерационного раствора.
м3/рег.
Удельный расход на отмывку.
а=9 м3/м.
Расход воды на отмывку.
м3/рег.
Суммарный расход воды на регенерацию.
м3/рег.
Часовой расход на собственные нужды.
м3/ч.
Скорость пропуска регенерационного раствора.
Wр.р=5 м/ч.

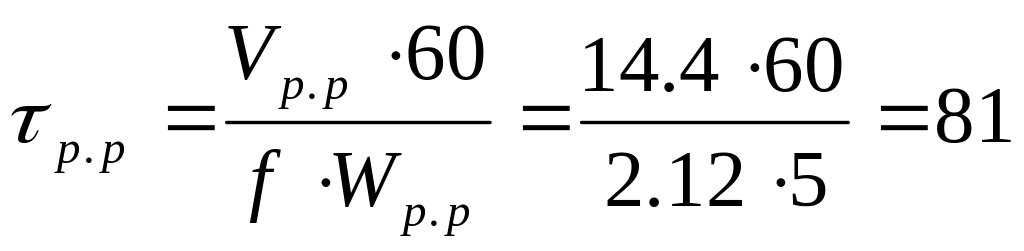

Время пропуска раствора.
мин.
Скорость отмывки.
Wотм=5 м/ч.
Время отмывки.
мин.
Суммарное время регенерации фильтра.
мин.
2. Расчет декарбонизатора.
2.1. Количество СО2, удаленного в декарбонизаторе.
кг/ч.

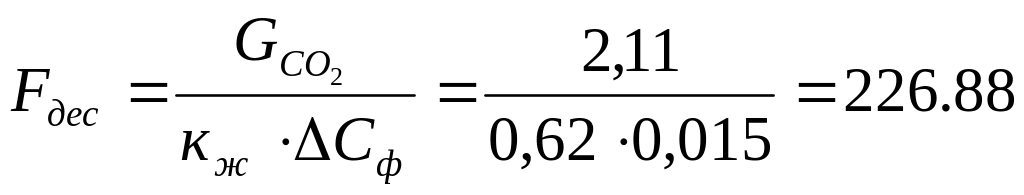

2.2. Необходимая площадь десорбций ( с
учетом коэффициента десорбции кж=0,62
м3/(м2ч) и средней движущей
силы десорбции
=0,015
кг/м3, определяемых по справочной
литературе).
м2.
2.3. Площадь требуемой поверхности насадки.
м2.
2.4. Объем насадки при удельной поверхности колец Рашига fк.р=206 м2/м3.
м3.
2.5. Площадь поперечного сечения
декарбонизатора при плотности орошения
м3/(м2ч).
м2.
2.6. Диаметр декорбонизатора:
м.
2.7. Высота слоя насадки колец Рашига.
м.
2.8. Расход воды на декарбонизацию воды.
м3/ч.
2.9. Аэродинамическое сопротивление декарбонизатора.
мм.вод.ст.
Расчет НСП[1, стр 338–339].
Расчетная производительность.
м3/ч.
Требуемая площадь фильтрования.
м2.
Число фильтров ( в работе + регенерация).
n+nр=2+1 шт.
Площадь одного фильтра.
м2.
Характеристика стандартного фильтра.
d=1 м;
f=2.12 м2;
hсл=0,75 м.
Действительная скорость фильтрования.
м/ч.
Тип загрузочного материала.
КУ–2 [2].
Рабочая емкость.
Ер=650 г-экв/м3.
Продолжительность фильтроцикла.
ч.
Суточное число регенераций всех фильтров.
рег/сут.
Удельный расход реагента, кг/м3.
b=60 кг/м3.
Расход 100% реагента на регенерацию.
кг/рег.

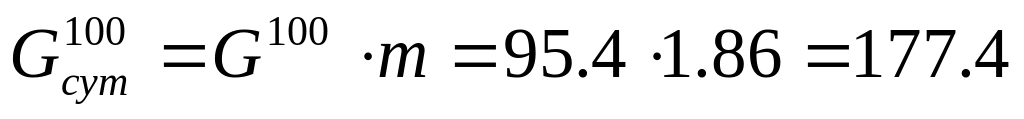

Суточный расход 100%-го реагента на регенерацию.
кг/сут.
Концентрация регенерационного раствора.
ср.р=1%.
Расход воды на приготовление регенерационного раствора.
м3/рег.
Удельный расход на отмывку.
а=5 м3/м.
Расход воды на отмывку.
м3/рег.
Суммарный расход воды на регенерацию.
м3/рег.

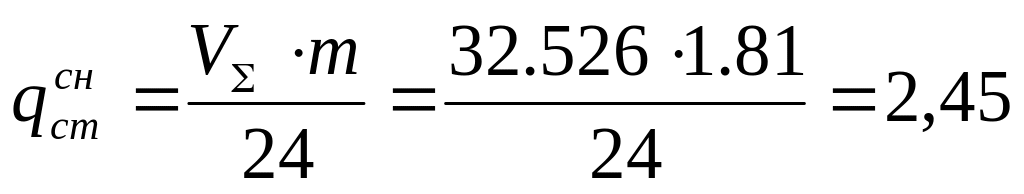

Часовой расход на собственные нужды.
м3/ч.
Скорость пропуска регенерационного раствора.
Wр.р=10 м/ч.

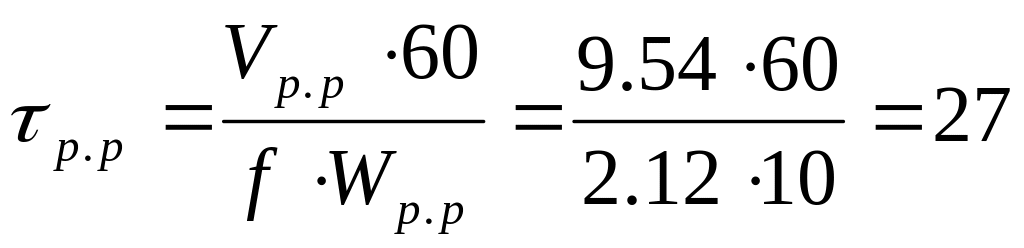

Время пропуска раствора.
мин.
Скорость отмывки.
Wотм=10 м/ч.
Время отмывки.
мин.
Суммарное время регенерации фильтра.
мин.
Расчет М [1, стр. 338–339].
Расчетная производительность.
м3/ч.
Требуемая площадь фильтрования.
м2.
Число фильтров ( в работе + регенерация).
n+nр=2+1 шт.
Площадь одного фильтра.
м2.
Характеристика стандартного фильтра.
d=4,5 м;
f=7 м2;
hсл=1 м.
Действительная скорость фильтрования.
м/ч.
Тип загрузочного материала.
Антрацит.
Рабочая емкость.
Ер=2 кг/м3.
Продолжительность фильтроцикла.
ч.
Суточное число регенераций всех фильтров.
рег/сут.
Удельный расход воды на взрыхление фильтра.
i=12 л/(с*м3).

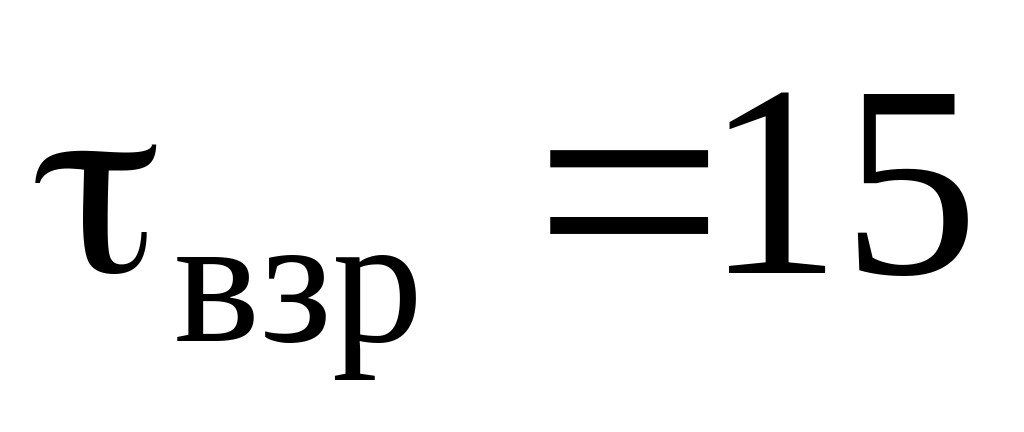

Время взрыхления фильтра.
мин.

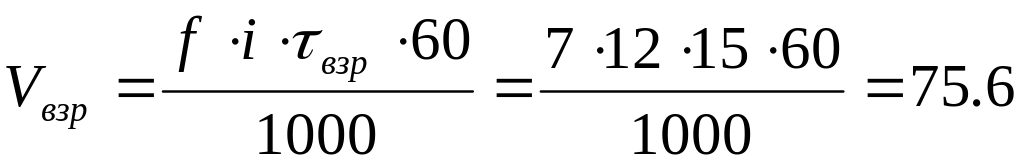

Расход воды на взрыхление фильтра.
м3/рег.
Удельный расход на отмывку.
а=1 м3/м.
Расход воды на отмывку.
м3/рег.
Суммарный расход воды на регенерацию.
м3/рег.
Часовой расход на собственные нужды.
м3/ч.
Скорость отмывки.
Wотм=8 м/ч.
Время отмывки.
мин.

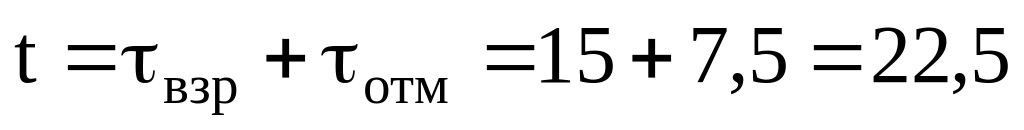

Суммарное время регенерации фильтра.
мин.
Расчет осветлительного фильтра ИК[3, стр. 29–31].
Расчетная производительность.
м3/ч.
Примем к установке осветлитель: ВТИ–220 И.
Характеристика стандартного фильтра:
d0=4,67 м,
f0=32,2 м2.
