5 . Оценка качества изображения оптической системы призменного монокуляра
Качество изображения оптической системы призменного монокуляра можно оценить по результатам суммирования аберраций компонентов [Error: Reference source not found]. Суммирование аберраций производится также и для того, чтобы определить такое взаимное положение компонентов оптической системы, при котором суммарные аберрации всего прибора в целом будут наименьшими.
Для телескопических систем изображение предметов после окуляра лежит в бесконечности, поэтому, как указывалось выше, аберрации следует выражать в угловой мере или в диоптрийной. Несовершенство исправления аберраций телескопической системы характеризуется непараллельностью лучей в выходящих из нее пучках.
Аберрацию для данного луча можно уменьшить, если фокальные плоскости объектива и окуляра раздвинуть на величину e>0 или сдвинуть на величину е<0. Но следует помнить, что значения других аберраций при этом могут измениться до недопустимых пределов.
Аберрации при наличии расстояния e между фокальными плоскостями объектива и окуляра определяются по следующим формулам:
для продольных аберраций в угловой мере:
,
где
;
для продольных аберраций в диоптриях:
,
где
;
для поперечных аберраций в угловой мере:
,
где
.
Рис.15
Фокальные плоскости не совпадают, е0.
Определим значение е, при котором сф,e=0:
=0,049 мм
т.е. для получения сф,e=0 при сф=1 фокальные плоскости объектива и окуляра необходимо развести на 0,049 мм. При этом меридиональная кома в угловой мере будет равна к= -2,2, а хроматизм положения -0,195 дптр.
Определим значение е , при котором к,e=-1',
e=(к - к,e) f ок / tg2 cos2 3438=-0,064 мм,
т.е. для получения к,e=-1' при к= -2,2 фокальные плоскости необходимо свести на 0,064 мм. При этом сферическая аберрация в угловой мере равна 2,3', а хроматизм положения оказывается переисправленным и равным 0,0875 дптр.
Таким образом, при смещении фокальных плоскостей объектива и окуляра вдоль оптической оси, можно балансировать аберрации монокуляра.

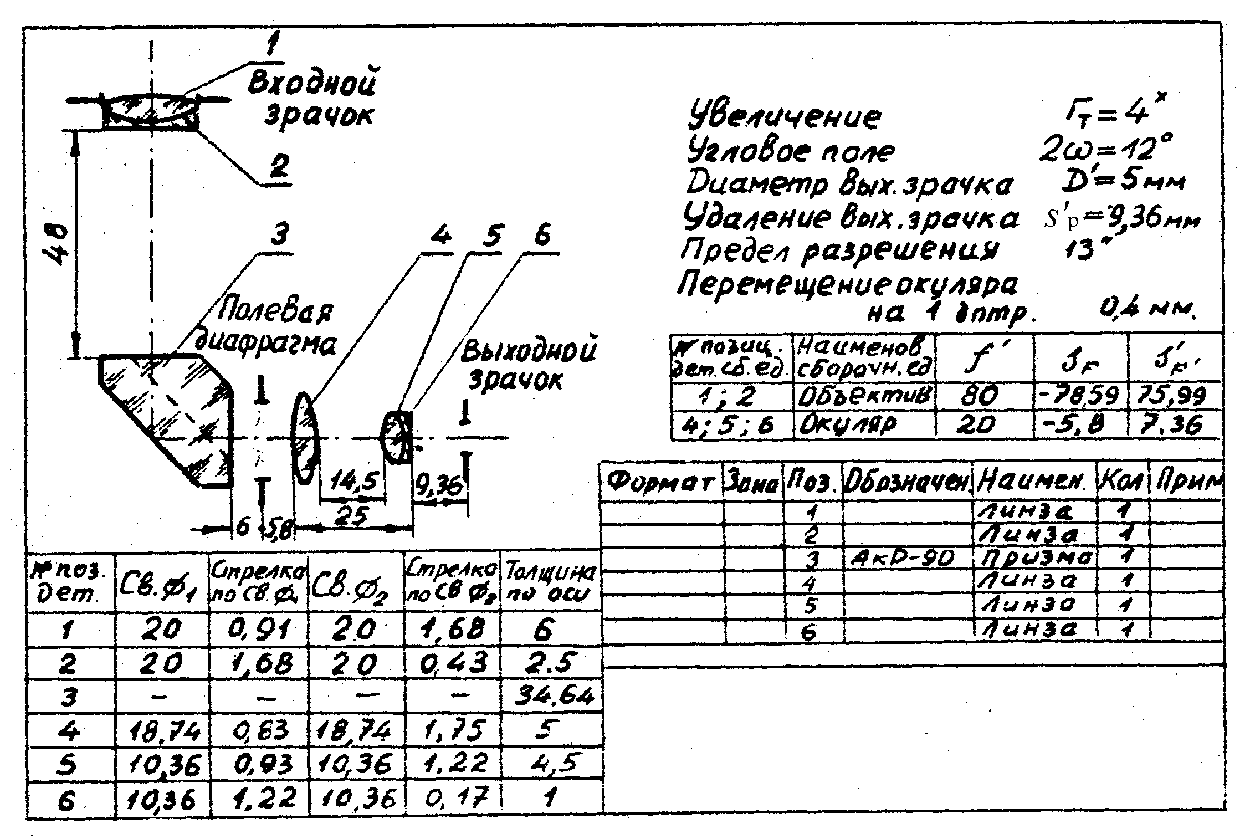

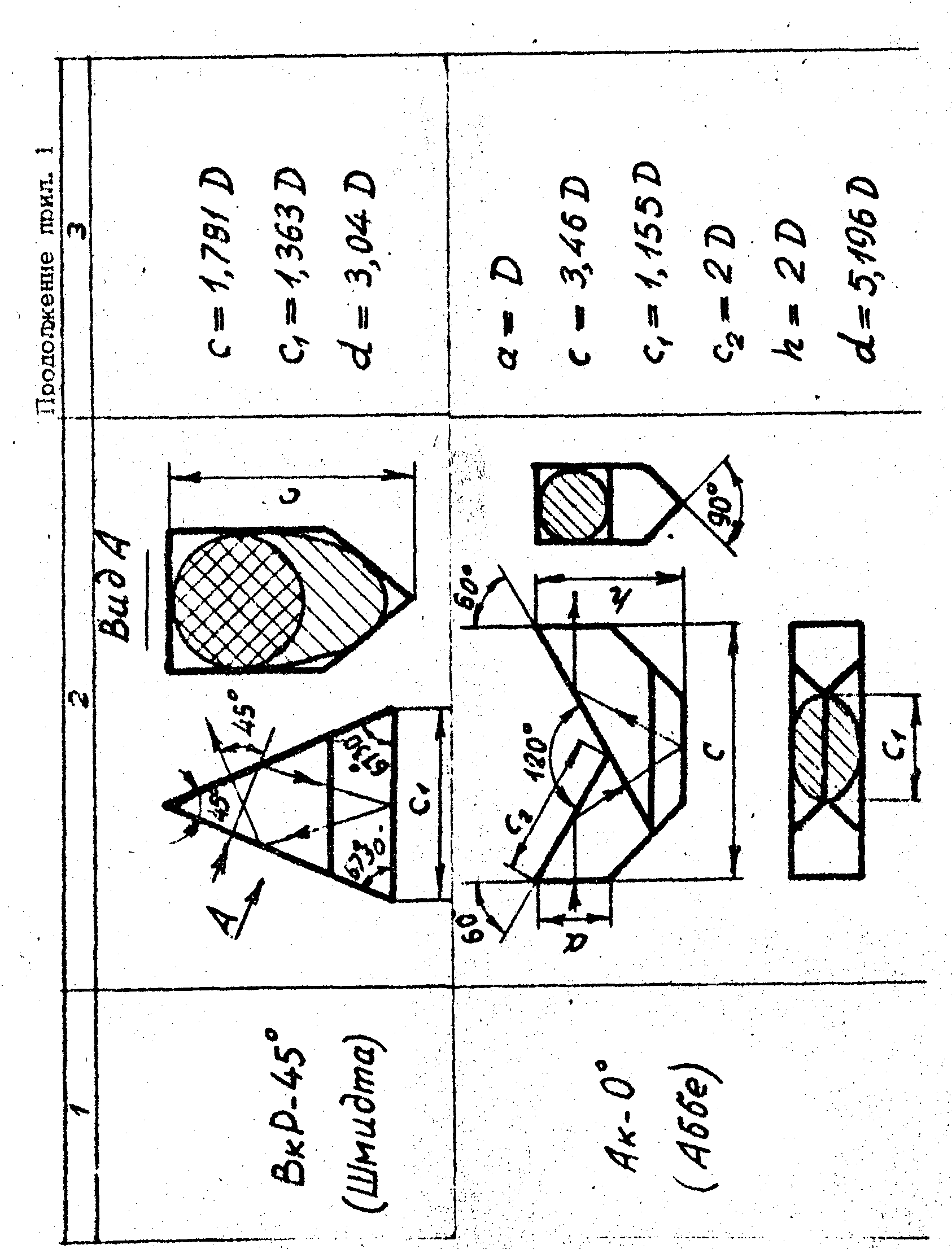

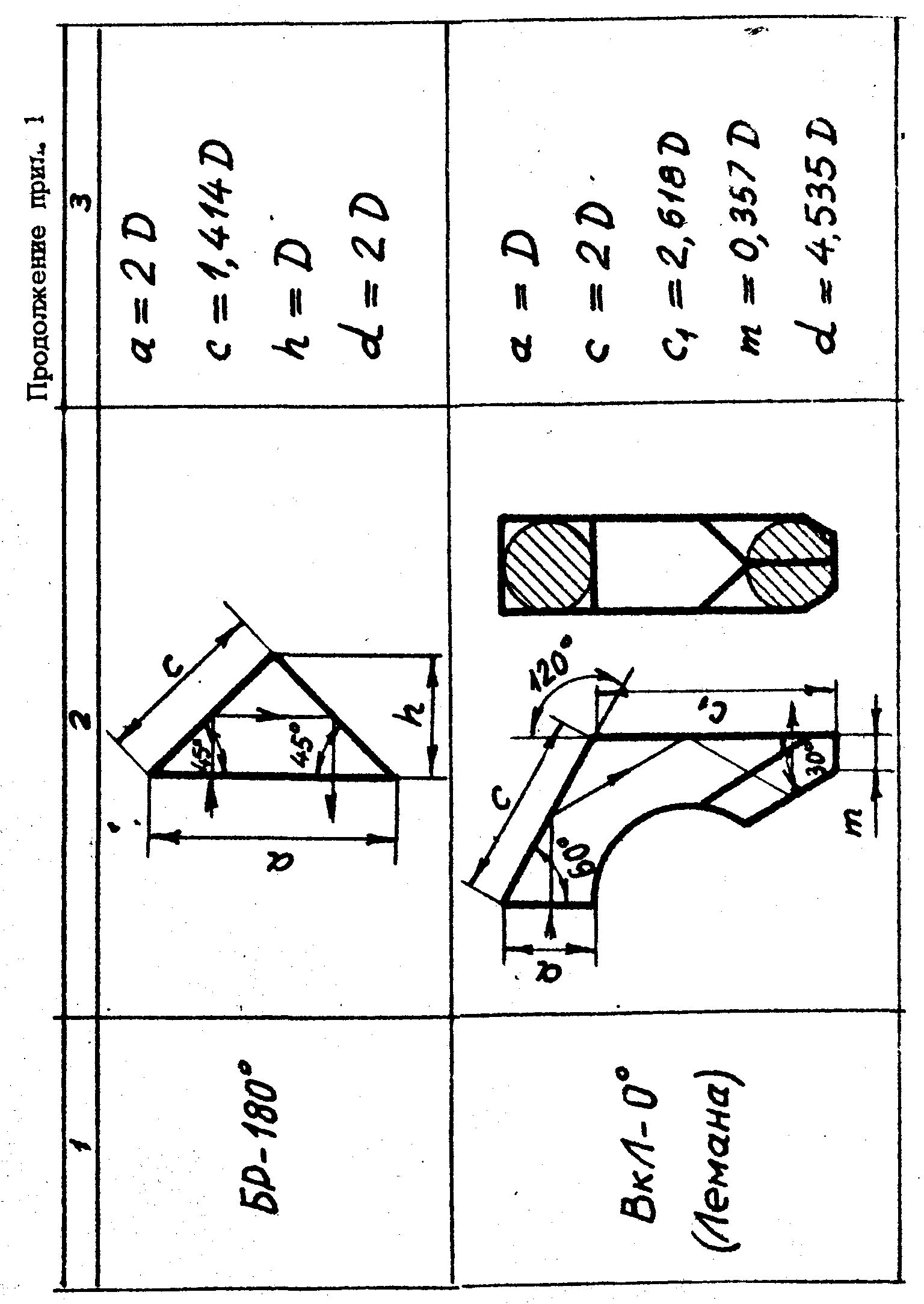

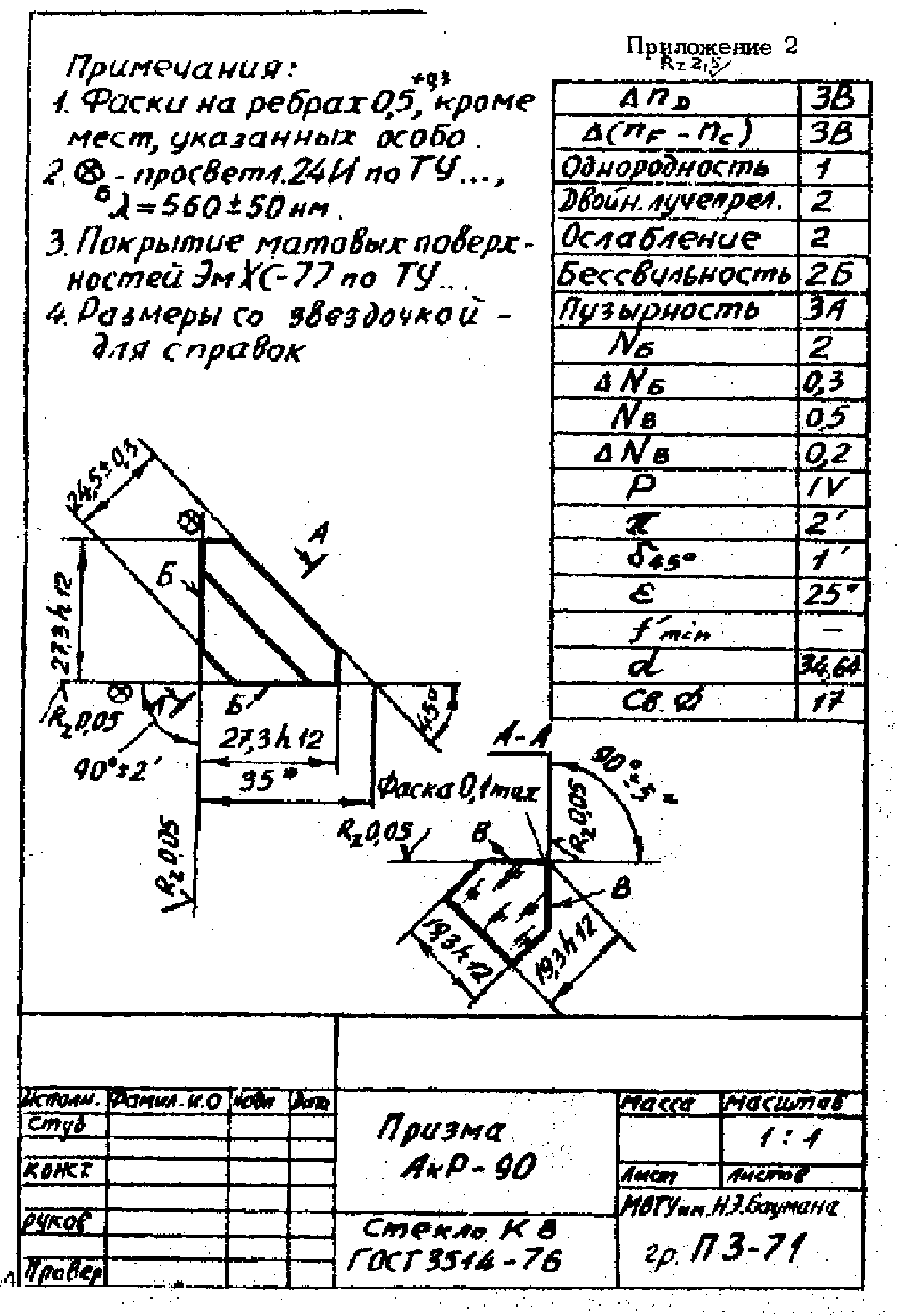

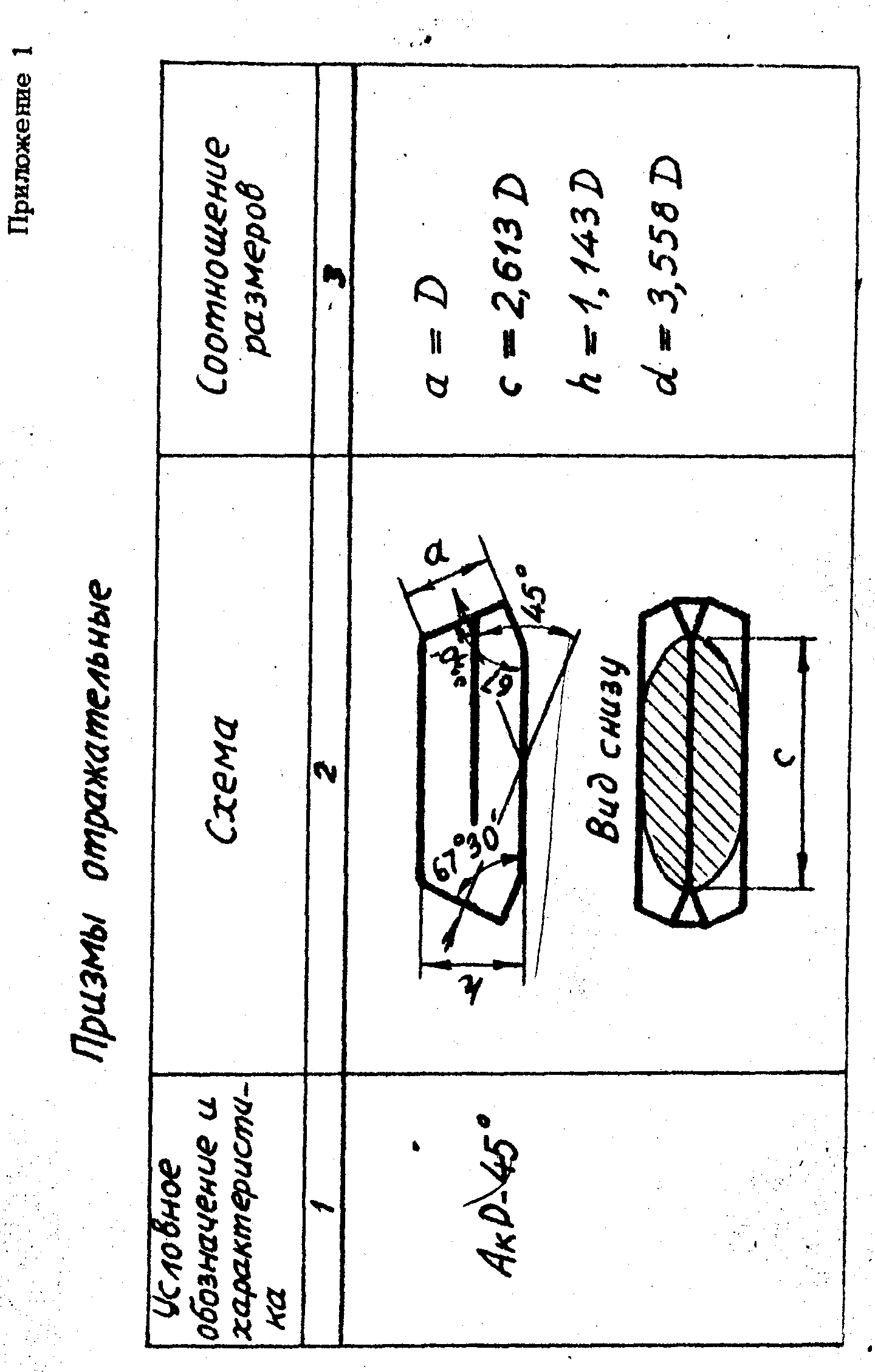

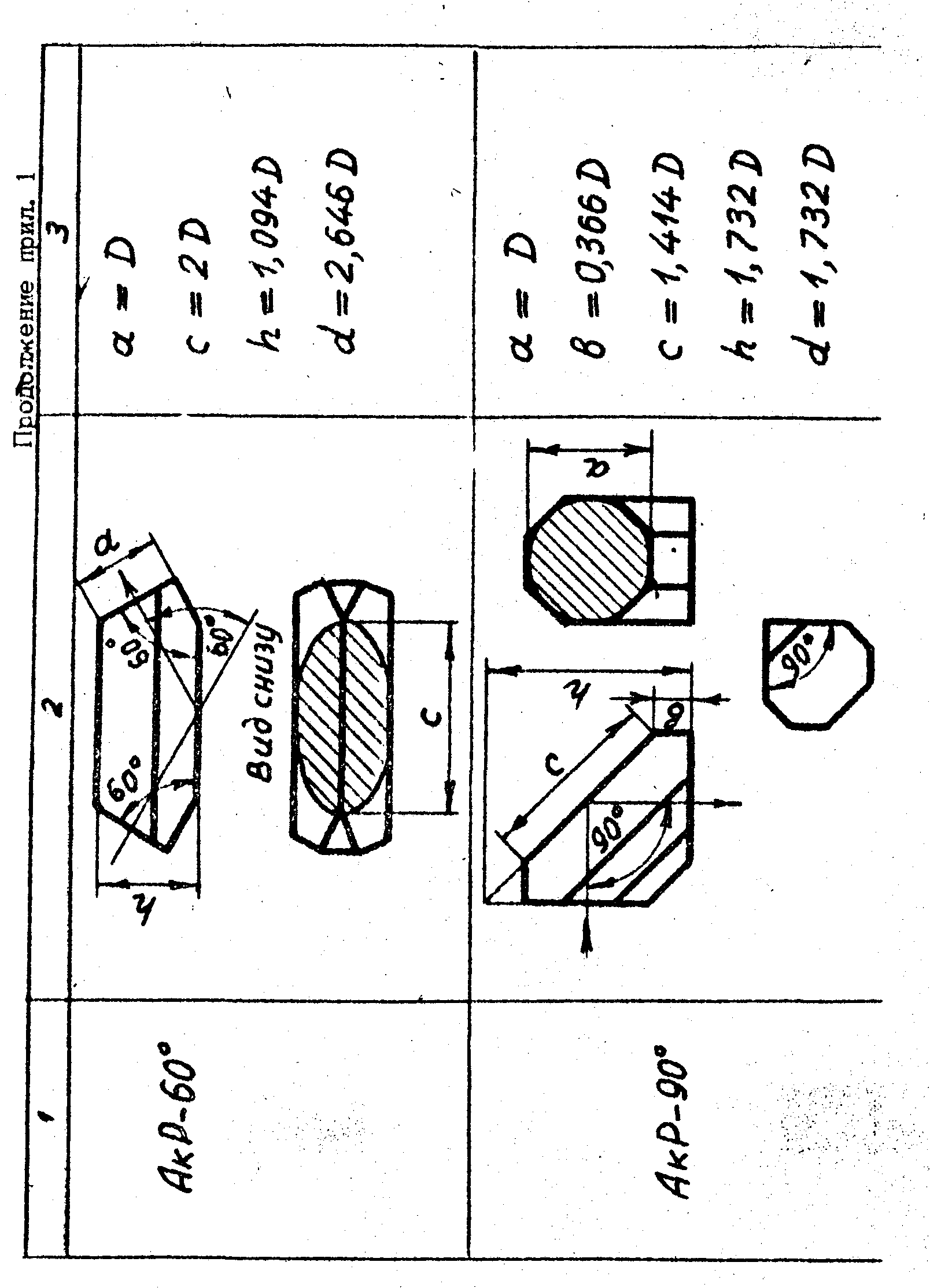

Точные значения аберраций монокуляра рассчитываются по программам «Призма» или «Opal». По результатам габаритного и аберрационного расчетов вычерчиваются [8] оптическая схема (рис. 15) и оптический выпуск (графики аберраций призменного монокуляра).
