2.5 Обеззараживание воды
Обеззараживание является, как правило, заключительной стадией обработки воды и предназначено для уничтожения в воде патогенных бактерий и вирусов.
Различают химические (реагентные) и физические (безрагентные) методы обеззараживания. К первому типу относятся: хлорирование, озонирование, обеззараживание ионами тяжелых металлов и другие, а к физическим - обеззараживание ультрафиолетовыми лучами, ультразвуком, импульсными электрическими разрядами, кипячением и т.д. В настоящее время разработана новая эффективная технология обеззараживания воды электрохимически активированными растворами [5].
В курсовом проекте в качестве устройства для обеззараживания воды принята установка СТЭЛ.
Электрохимический блок аппарата состоит из двух электродов: стержня и концентрически расположенного патрубка со специальным покрытием. Между электродами расположена селиктивная керамическая мембрана. Анодная и катодная камеры имеют входные и выходные патрубки. Для осуществления электролиза автоматически подается раствор поваренной соли, электрический ток 220 В и 50 Гц, вода должна быть питьевого качества. В помещении необходима температура более +5°С.
Анолит дозируется в РЧВ для обеззараживания. Католит подмешивается в промывные воды фильтра.
Принципиальная гидравлическая схема установки СТЭЛ представлена на рис. 13.
Схема подключения установки в настенном исполнении представлена на рис.14.
Рисунок 13. Принципиальная гидравлическая схема установки СТЭЛ
Рисунок 14. Схема подключения установки в настенном исполнении
1 - вентиль регулирования подачи солевого раствора; 2 – вентиль регулирования слива католита; 3 - насадка на водопроводный кран; 4 – фильтр; 5 - источник питания; А - выход анолита; К - выход католита; В - вход воды; Р - вход солевого раствора
Масса активного хлора, вырабатываемого установкой, рассчитана по формуле:
где К1=0,94 – коэффициент.
qчу- часовая производительность установки СТЭЛ по анолиту, 120 л/ч;
Са.х. – концентрация активного хлора в ЭХА – растворе; Са.х. = 500 мг/л.
г/ч.
Количество рабочих установок:
где Мна.х. – необходимое количество активного хлора, г/ч;
mуа.х. – необходимое количество активного хлора, вырабатываемого одной установкой, г/ч;
Dа.х. – доза активного хлора; В КП принята Dа.х.= 0,2 мг/л.
Qстч – объёмная часовая производительность станции; Qстч = 3433,3 м3/ч;
Qстч = = =1545 м3/ч
Принимаем дополнительно две резервных установки(чтобы одна треть от общего числа установок была в запасе). Т.о. на станции установлено 8 установок ЭХА.
Рассчитаем объём бака анолита:
где t = 12 часов(по СНиП, на 12-часовой расход анолита)
Принимаем 12 м3.
Объем бака католита такой же как и анолита.
Определяем количество соли NaCl в сутки:
qc – удельный расход соли на производство 1 м3 анолита, кг/ м3; зависит от солесодержания воды. Т.к. в СПб мягкая вода, то нужно много соли; принимается экспериментально; qc=7,32 кг/м3
Расчет склада соли на 30 суток:
m – потребное количество соли на 30 суток,кг
m =
∙Т=162*30=4860
кг
Масса одного мешка соли - 60 кг; высота мешка 2 м.
Количество мешков соли, которое должно хранится на складе:
N =
,
N =
= 81 мешок соли.
Необходимая площадь склада для хранения соли:
=
– высота загрузки склада, м;
= 2 м;
– объемная масса соли;
= 2160 кг/м3;
–
процентное содержание чистого безводного
вещества в техническом продукте;
= 100 %.
–
коэффициент, учитывающий дополнительную
площадь для проходов на складе;
=
= 11,5 м2

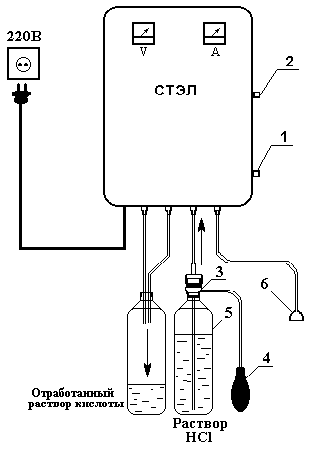

Через каждые 10-12 часов работы (суммарно), необходимо проводить регулярное техническое обслуживание установки, заключающееся в промывке реактора кислотным раствором с целью удаления катодных отложений на электродах. Схема промывки установки представлена на рисунке 15.
Рисунок 15. Схема промывки установки.
1 - вентиль регулирования подачи солевого раствора; 2 - вентиль регулирования слива католита; 3 - переходная втулка для присоединения к пластиковой емкости; 4 - нагнетатель пневматический; 5 - пластиковая емкость; 6 - магистраль с фильтром для подачи солевого раствора.
