3.8 Примеры проектирования функциональных схем
Пример 1
Пусть в емкость для нормализации молока подаются молоко и сливки. С помощью локальных средств автоматизации осуществить:
- заданное соотношение расходов молока и сливок, поступающих в емкость;
- контроль жирности молока в емкости.
Функциональную схему выполнить упрощенным способом.
На рис. 3.11 представлен один из вариантов выполнения данного задания
Рис .3.9. Условное изображение щитов и пультов машины центрального контроля и управляющие ЭВМ.
Рис. 3.10. Блок цифрового управления
В качестве приборов и средств автоматизации можно выбрать:
1а, 2а – датчик ДРИ, входящий в комплект индукционного расходомера РИМ-5 (производитель: приборостроит. завод, г. Арзамас);
1б, 2б – индукционный расходомер РИМ-5 с пневмопреобразователем входного сигнала (выходной сигнал 0,2÷1 кгс/см2;
производитель: приборостроительный. завод, г. Арзамас);
1в – вторичный прибор ПВ10.2Э, выполняющий запись и показание 2-х параметров (производитель- завод «Тизприбор»,
г. Москва).
1г - регулятор соотношений ПР3.33, осуществляющий регулирующее воздействие на исполнительный механизм с целью поддержания заданного соотношения входных параметров (производитель: завод «Теплоприбор», г. Рязань);
1д – регулирующий клапан с пневмоприводом 25ч35эм3 (н.о.);
3а – ультразвуковой прибор PAN для измерения содержания жира и СОМО (предел изменения для жира 1,5 % - 6,0 %, для СОМО – 9,99; напряжение питания 220 В; максимальная потребляемая мощность 3,5 кВт)

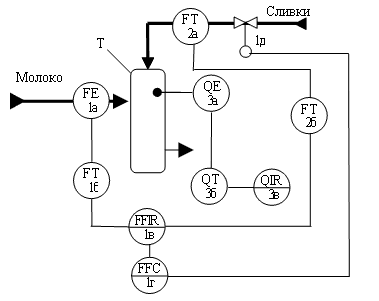

Рис. 3.11. Функциональная схем АСУТП нормализации молока
Пример 2
В ректификационную колонну подается сырье, которое разделяется на спирт и кубовый остаток. С помощью локальных средств автоматизации осуществить:
- контроль температуры в трех точках колоны;
- стабилизацию расхода сырья на входе в колонну.
Функциональную схему выполнить упрощенным способом.
На рис. 3.12 представлен один из вариантов выполнения данного задания.
В качестве приборов и средств автоматизации можно выбрать:
1а-в – термопара ТХК (производитель: ОАО «Метран», г. Челябинск);
1г – многоточечный автоматический потенциометр КСП-4 (производитель: ОАО «Манометр», г. Москва);
2а – диафрагма камерная ДК-16 (производитель: завод «Теплоприбор», г. Рязань).

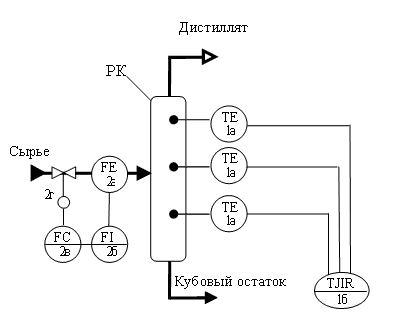

Рис. 3.13. Функциональная схема АСУТП ректификации
В связи с развитием компьютерной техники при описании схем управления используют 2D, 3D модели, имеющие иногда более наглядный вид.
4. Проектирование асу тп пищевых производств
Асу тп "умный цех"
Цель данного материала – показать концепцию «Умный цех» как эффективно организованную систему, позволяющую оптимизировать работу таких систем инженерного обеспечения предприятия, как система вентиляции, водоснабжения, теплоснабжения, энергоснабжения, пожаротушения за счет комплексного системного подхода к их управлению. Структура построения таких систем наиболее близка к интегрированным автоматизированным системам управления предприятием (АСУ), в которых основное внимание уделяется системе контроля управления, мониторинга и диспетчеризации систем управления.
