Пресса простого действия

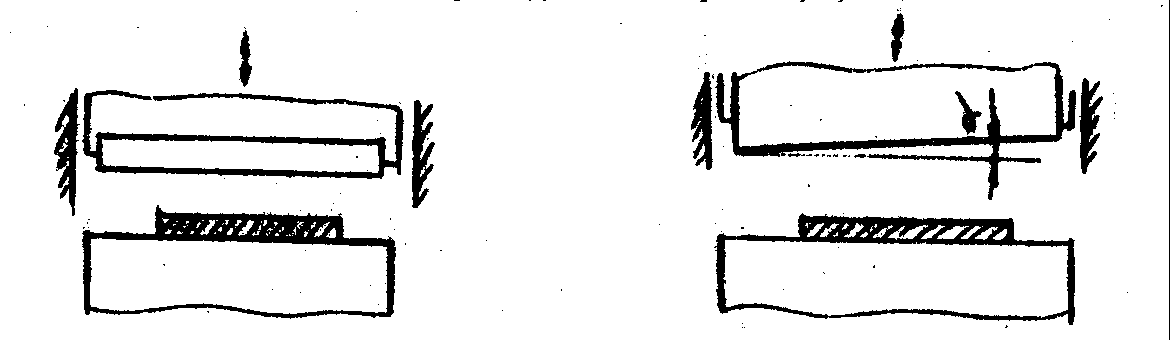

Резка листа на полосы производится на прессах-ножницах. Схема ножниц с параллельными ножами приведена на рис. 5, а, гильотинных - на рис. 6.
Рис.5. Схема ножниц с параллельными ножами |
Рис.6. Схема ножниц с гильотинными ножами |
Недостаток первого типа ножниц - большие усилия резания; преимущество - отрезаемые полосы не деформируются, можно резать хрупкие материалы.
Недостаток второго типа ножниц - деформирование отрезаемой полосы, которую перед штамповкой следует править. При резке хрупких материалов наблюдается растрескивание полос. Преимущество - уменьшение усилия отрезки. Угол скоса верхнего ножа = 2...120 .
3. ОБЪЕКТЫ ИССЛЕДОВАНИЯ, ОБОРУДОВАНИЕ, МАТЕРИАЛЫ И НАГЛЯДНЫЕ ПОСОБИЯ
3.1. Вырубной (пробивной) штамп.
3.2. Настольный гидравлический ПГПР (давление 15,2 МПа) пресс.
3.3. Заготовки металла (полосы из сплавов алюминия и стали).
3.4. Плакаты, стенды.
4. ЗАДАНИЕ НА РАБОТУ

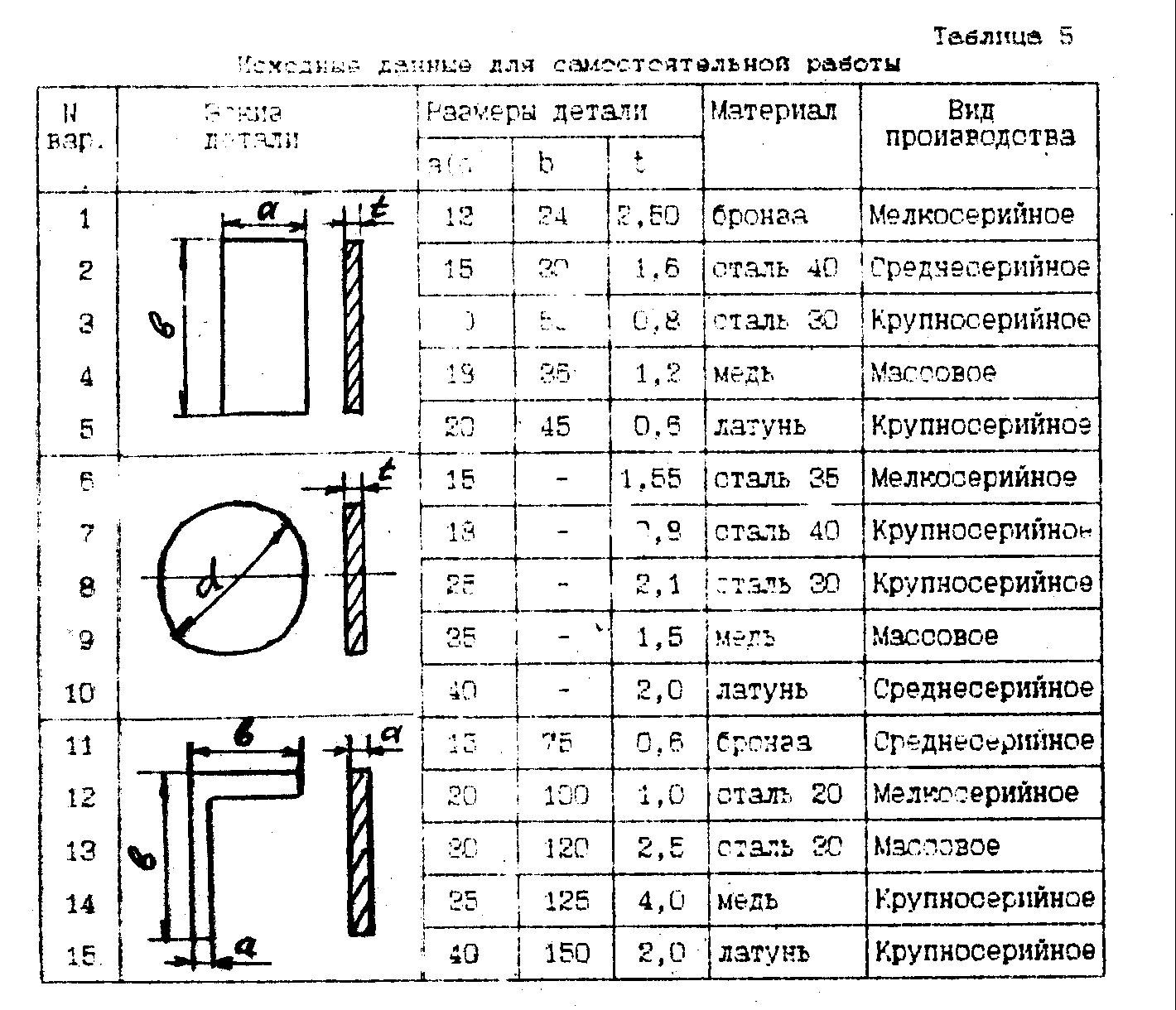

Для конкретной детали по указанию преподавателя (табл. 5) осуществить действия, представленные в пункте 5.
5. ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
5.1. Выбрать тип раскроя, подсчитать экономичность.
5.2. Рассчитать размеры полосы.
5.3. Рассчитать рабочие размеры пуансона и матрицы.
5.4. Подсчитать усилие вырубки.
5.5. Вырубить деталь на прессе.
6. СОДЕРЖАНИЕ ОТЧЕТА
6.1. Название работы, цель и задачи.
6.2. Краткие сведения по основам теории.
6.3. Эскиз штампа с описанием его устройства и принципа работы.
6.4. Эскиз пресса с описанием его устройства и принципа работы.
6.5. Оформить практическую часть.
7. КОНТРОЛЬНЫЕ ВОПРОСЫ
7.1. Что такое вырубка и пробивка и как определяется усилие?
7.2. Объясните устройство вырубного штампа и кривошипного пресса.
7.3. Назовите типы раскроя материала и каким образом определяется его экономия?
7.4. Как определяется размер матриц и пуансонов?
8. СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
Технология конструкционных материалов: учебник для студентов машиностроительных ВУЗов/ под общей редакцией А.М. Дальского – М.: Машиностроение, 2003. – 512 с.
Колесов С.Н. Материаловедение и технология конструкционных материалов: Учебник для вузов/ C.Н. Колесов. – М.: Высшая школа, 2004. – 512 с.
3. Технология конструкционных материалов (Технологические процессы в машиностроении): учебник для студентов машиностроительных специальностей ВУЗов в 4 ч../ Под общей ред. Э.М. Соколова, С.А. Васина, Г.Г. Дубенского. – Тула, Издательство ТулГУ. – 2007.
