Допуски радиального и осевого биения поверхностей обода

Допуск биения, мм
радиального		осевого
Диаметр шкива d, мм	Допуск	Диаметр шкива d, мм	Допуск
до 120	0,10	до 160	0,10
до 260	0,12	до 400	0,16
до 500	0,16	до 1000	0,25
до 800	0,20

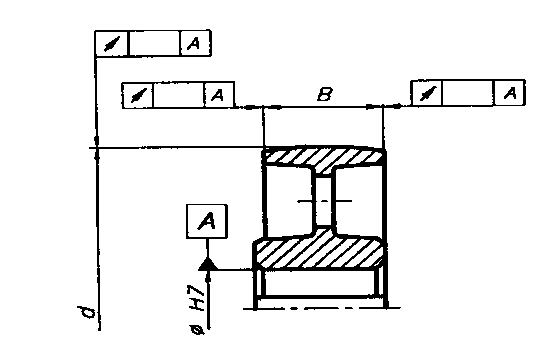

Пример обозначения отклонений формы и расположения приведен на рисунке 2.4.5.

Рис. 2.4.5. Отклонения формы и расположения поверхностей шкивов

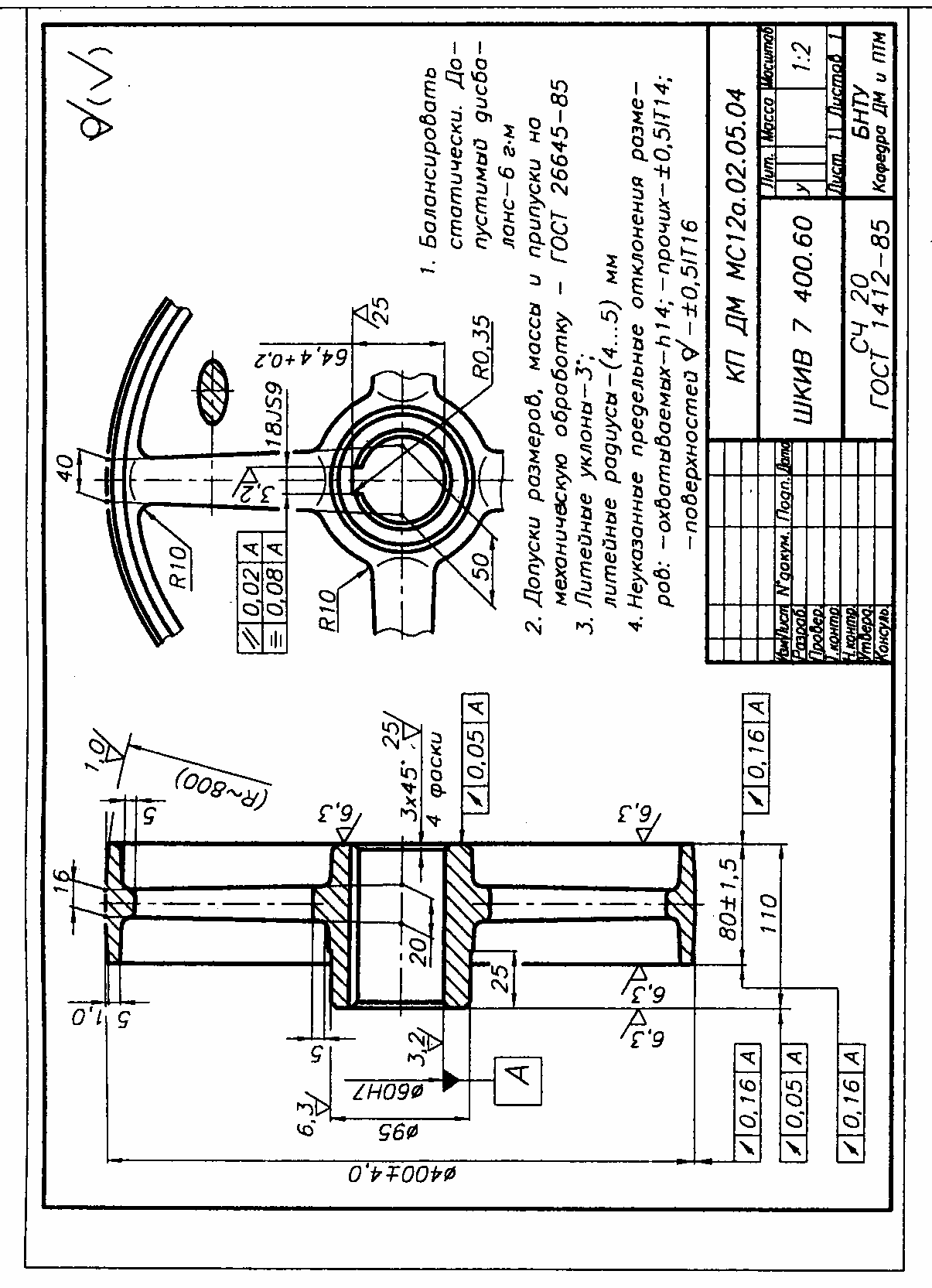

На рисунке 2.4.6 приведен пример выполнения рабочего чертежа шкива плоскоременной передачи.

Рис. 2.4.6. Пример выполнения рабочего чертежа
