Рекомендации для выбора конструкции шкива
Диаметр шкива d, мм |
До 90 |
80…200 |
Свыше 180 |
Конструкция шкива |
Монолитная |
С диском |
Со спицами |
Таблица 2.4.3
Стандартные значения ширины обода шкивов в
ГОСТ 17383—73
Ширина ремня b, мм |
20 |
25 |
32 |
40 |
50 |
63 |
71 |
80 |
90 |
100 |
Ширина шкива В, мм |
25 |
32 |
40 |
50 |
63 |
71 |
80 |
90 |
100 |
112 |
а |
б |
в |

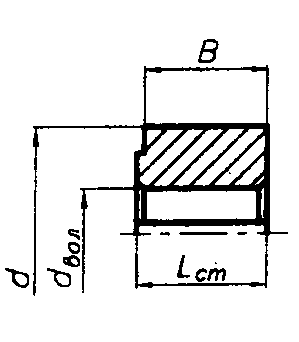

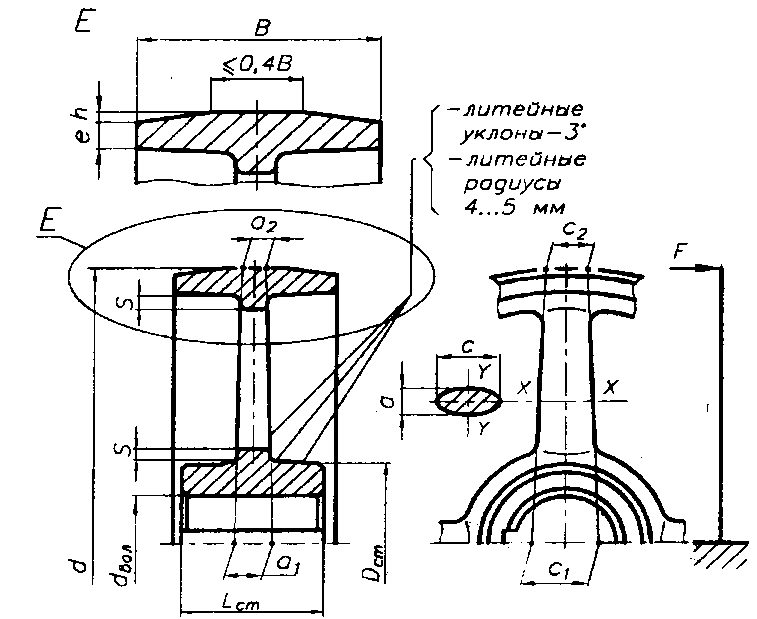

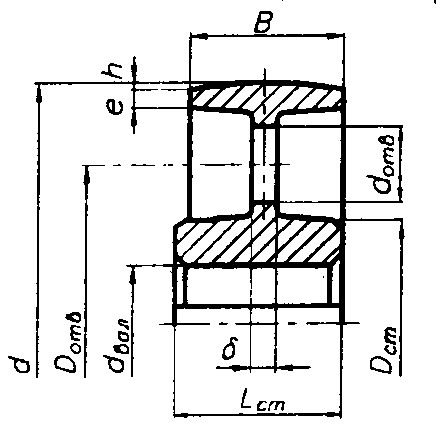

Рис. 2.4.3. Конструкция шкивов: а — монолитная,
обод цилиндрический; б — с диском, обод выпуклый;
в — со спицами, обод цилиндрический с двойной конусностью
• Определение размеров шкивов дисковой конструкции:
— толщина диска:
δ = (0,60…0,65) (Dст — dвал) (δ≥ 6 мм);
— диаметр центров отверстий:
Dотв = 0,5(d — 2h — 2e + Dст);
— диаметр самого отверстия:
dотв = (0,3…0,4)(d — 2h — 2e — Dст)
(δ, Dотв, dотв — целые числа).
• Определение размеров шкивов со спицами:
— число спиц принимают в зависимости от диаметра:
nсп = (1/6…1/7)
(nсп ≥
3);
— размеры спиц эллиптического сечения при отношении а/с = 0,4:
мм,
где Т — крутящий момент, Нм;
[σ ]и = 30 МПа- допускаемое напряжение для чугунов.
Тогда: с2 = 0,8 с1; а1 = 0,4 с1; а2 = 0,8 а1
(с1, с2, а1, а2 — целые числа).
2.4.4. Допуски и посадки:
— посадочное отверстие ступицы (см. п. 2.4.2);
— отклонения от номинального размера диаметра, а также стрела выпуклости представлены в таблице 2.4.4.
Таблица 2.4.4
Стрела выпуклости h и предельные отклонения значений диаметров шкивов
Диаметр шкива d, мм |
Отклонение d |
Стрела выпуклости h, мм |
40 |
± 0,5 |
0,3 |
45, 50 |
± 0,6 |
|
56, 63 |
± 0,8 |
0,3 |
71, 80 |
± 1,0 |
|
90, 100, 112 |
± 1,2 |
|
125, 140 |
± 1,6 |
0,4 |
160, 180 |
± 2,0 |
0,5 |
200 |
0,6 |
|
224 |
± 2,5 |
|
250 |
0,8 |
|
280 |
± 3,2 |
|
315, 355 |
||
1,0 |
||
400, 450, 500 |
± 4,0 |
1,2 |
2.4.5. Шероховатость поверхностей шкивов:
— рабочая поверхность шкива: Ra = 1,0…1,6;
— поверхности ступицы (см. п. 2.4.2);
— другие обрабатываемые поверхности: Ra = 6,3…12,5;
— другие необрабатываемые поверхности:
.

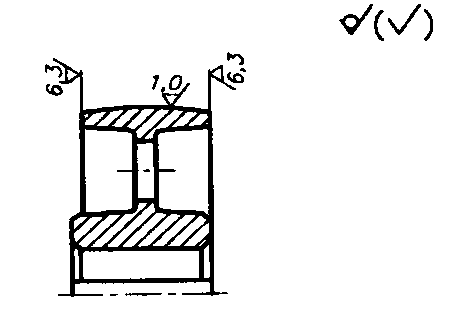

Пример обозначения шероховатости на рабочем чертеже показан на рисунке 2.4.4.
Рис. 2.4.4. Шероховатость поверхностей шкивов
2.4.6. Отклонения формы и расположения поверхностей шкивов:
— допуск осевого биения
поверхности обода относительно оси
посадочного отверстия не должен превышать
8-й степени точности ГОСТ 24643—81 (табл.
2.4.5);
— допуск радиального биения поверхности обода относительно оси посадочного отверстия не должен превышать 9-й степени точности ГОСТ 24643—81 (табл. 2.4.5);
— отклонения размеров поверхностей ступицы (см. п. 2.4.2.4.);
— неуказанные предельные отклонения размеров обрабатываемых поверхностей: охватываемых — h14, охватывающих — H14, прочих — ±0,5 IT14.
Таблица 2.4.5
