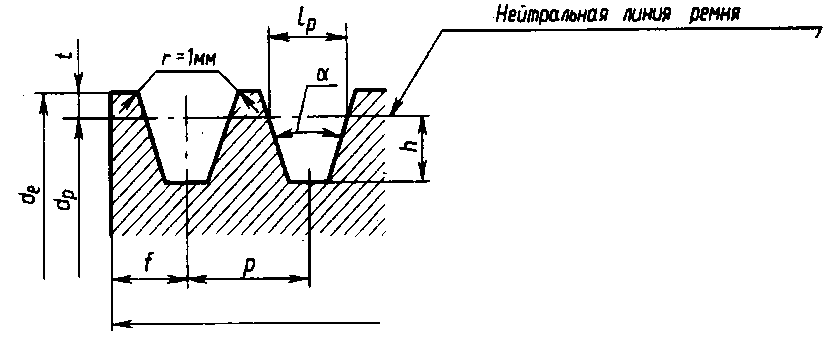

Размеры профиля канавок литых и точеных шкивов для клиновых ремней
|
|||||||||||
Тип ремня |
Сечение ремня |
t |
lp |
p |
f |
h |
Значение α, град |
||||
34 |
36 |
38 |
40 |
||||||||
Размеры, мм |
Расчетные диаметры шкивов dp, мм |
||||||||||
Клиновой |
О А Б В |
2,5 3,3 4,2 5,7 |
8,5 11 14 19 |
12 15 19 25,5 |
8 10 12,5 17 |
7 8,7 10,8 14,3 |
63…71 90…112 125…160 — |
80…100 125…160 180…224 200…315 |
112…160 180…400 250…500 355…630 |
>180 >450 >560 >710 |
|
Узкий клиновой |
УО УА УБ |
2,5 3,0 4,0 |
8,5 11 14 |
12 15 19 |
8 10 12,5 |
10 13 17 |
63…80 90…118 140…190 |
— — — |
>80 >118 >190 |
— — — |

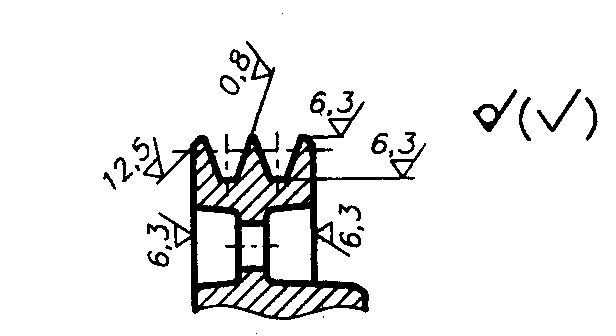

Пример нанесения шероховатости на чертеже представлен на рисунке 3.4.5.
Рис. 3.4.5. Шероховатость поверхностей шкивов
3.4.4. Отклонения формы и расположения поверхностей шкивов (ГОСТ 20889—88).
• Допуск биения
конусной рабочей поверхности
канавки шкива на каждые 100 мм диаметра
относительно оси вращения должен
быть не более:
0,20 мм — при частоте вращения шкива до 80 с-1;
0,15 мм — при частоте вращения шкива до 160 с-1;
0,10 мм — при частоте вращения шкива св. 160 с-1.
• Допуск осевого биения поверхности обода относительно оси посадочного отверстия (табл. 3.4.3).
• Допуск радиального биения поверхности обода относительно оси посадочного отверстия (табл. 3.4.3).
• Отклонения размеров поверхностей ступицы (см. рис. 2.4.1, табл. 2.4.1).
• Предельные отклонения угла канавки шкивов, обработанных резанием, должны быть не более:
± 1° — для ремней О, А, Б;
± 30´ — для ремней В, Г, Д.
Таблица 3.4.3
Допуск радиального и осевого биения поверхности обода
Радиальное биение |
Осевое биение |
||
d шкива, мм |
Допуск, мм |
d шкива, мм |
Допуск, мм |
до 120 до 260 до 500 до 800 |
0,04 0,05 0,06 0,08 |
до 160 до 400 до 1000 |
0,04 0,06 0,10 |
• Пример нанесения отклонения формы на чертеже показан на рисунке 3.4.6.

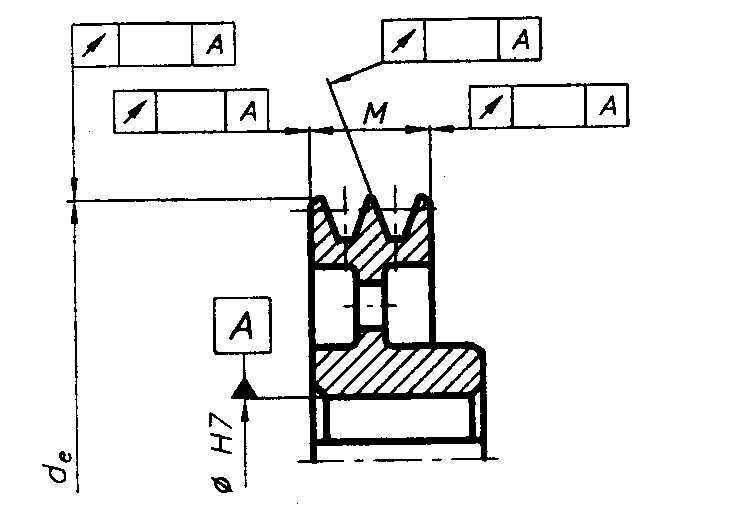

Рис. 3.4.6. Отклонения формы и расположения поверхностей шкивов
• Пример обозначения шкива: шкив типа 2 для приводных ремней сечения А, с тремя канавками, расчетным диаметром d = 224 мм, с цилиндрическим посадочным отверстием dвал = 28, из чугуна СЧ 20:
Шкив 2А 3.224.28 СЧ 20 ГОСТ 20889—88.
То же с коническим посадочным отверстием:
Шкив 2А 3.224.28К СЧ 20 ГОСТ 20889—88.

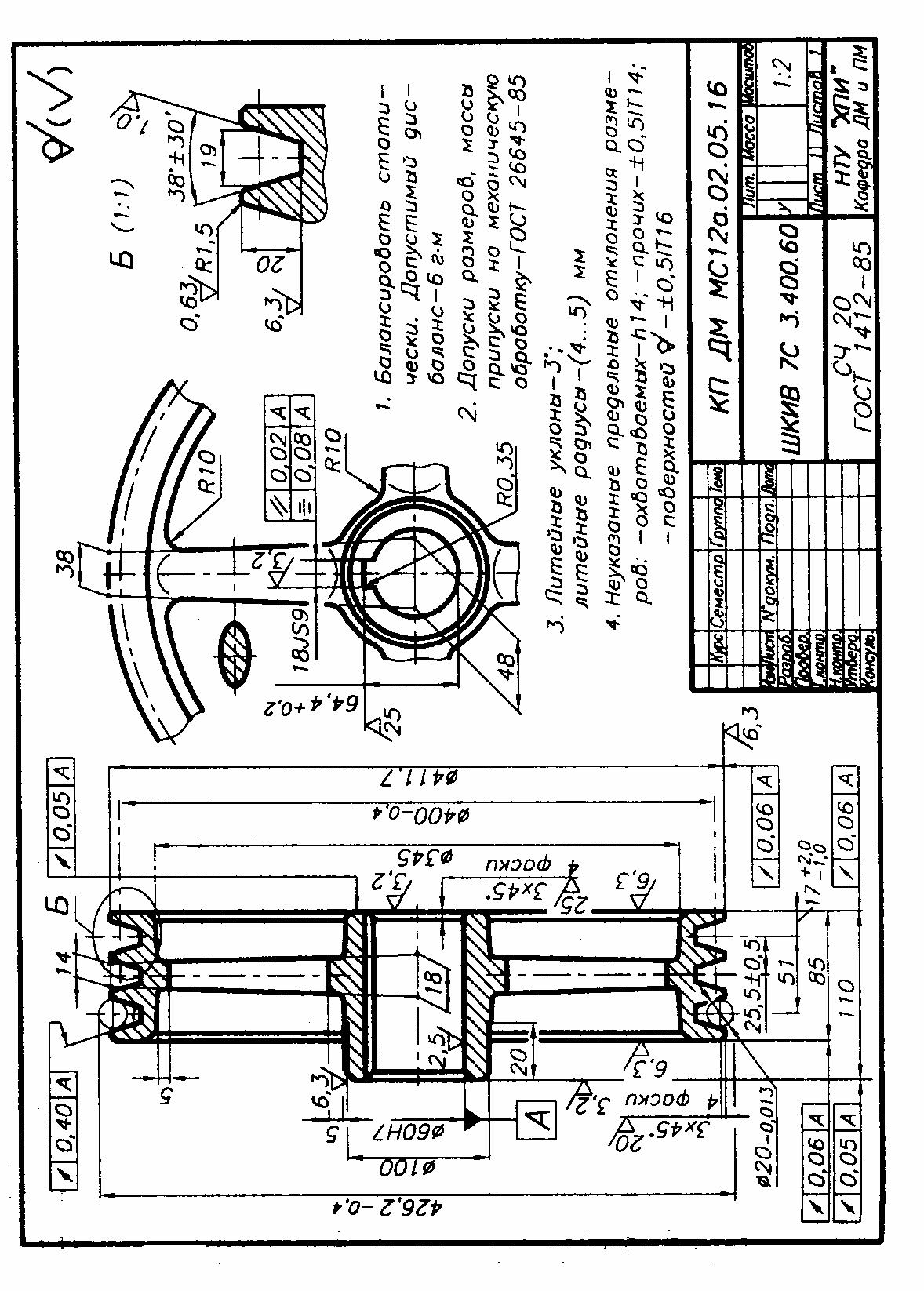

• На рисунке 3.4.7 приведен пример выполнения рабочего чертежа шкива клиноременной передачи.
Рис. 3.4.7. Пример выполнения рабочего чертежа
