Коэффициенты формы зуба yf1 и yf2

z или zv	16	17	20	22	24	25	26	28	30	32
YF	4,28	4,27	4,07	3,98	3,92	3,90	3,88	3,81	3,80	3,78
z или zv	35	40	45	50	60	65	71	80	90	100
YF	3,75	3,70	3,66	3,65	3,62	3,62	3,61	3,61	3,60	3,60

Если при проверочном расчете σ_F значительно меньше [σ]_F, то это допустимо, так как нагрузочная способность большинства зубчатых передач ограничивается контактной прочностью. Если σ_F > [σ]_F свыше 5 %, то надо увеличить m, соответственно пересчитать число зубьев шестерни и колеса и повторить проверочный расчет на изгиб. При этом межосевое расстояние не изменяется, а следовательно, не нарушается контактная прочность передачи.

4.2.15. Проверка прочности зубьев при перегрузках.

— максимальные контактные напряжения, МПа:

;

— максимальные напряжения изгиба, МПа:

,

где [σ]_НРmах и [σ]_FРmах — максимальные допускаемые напряже­ния при перегрузках (табл. 4.1.1).

4.2.16. Силы в зацеплении зубчатых колес:

— уточненный крутящий момент на шестерне, Нм:

Т_1у = Т₁ и / и_д;

— окружные силы, Н:

F_t1 = 2·10³ Т_1у / d_W1; F_t2 = 2·10³ Т_2у / d_W2;

— радиальные силы, Н:

F_r1 = F_t1 tgα / cosβ; F_r2 = F_t2 tgα / cosβ; (α = 20°);

— осевые силы, Н:

F_а1 = F_t1 tgβ; F_а2 = F_t2 tgβ.

4.2.17. Параметры зубчатой передачи представить в таб­личной форме (табл. 4.2.10).

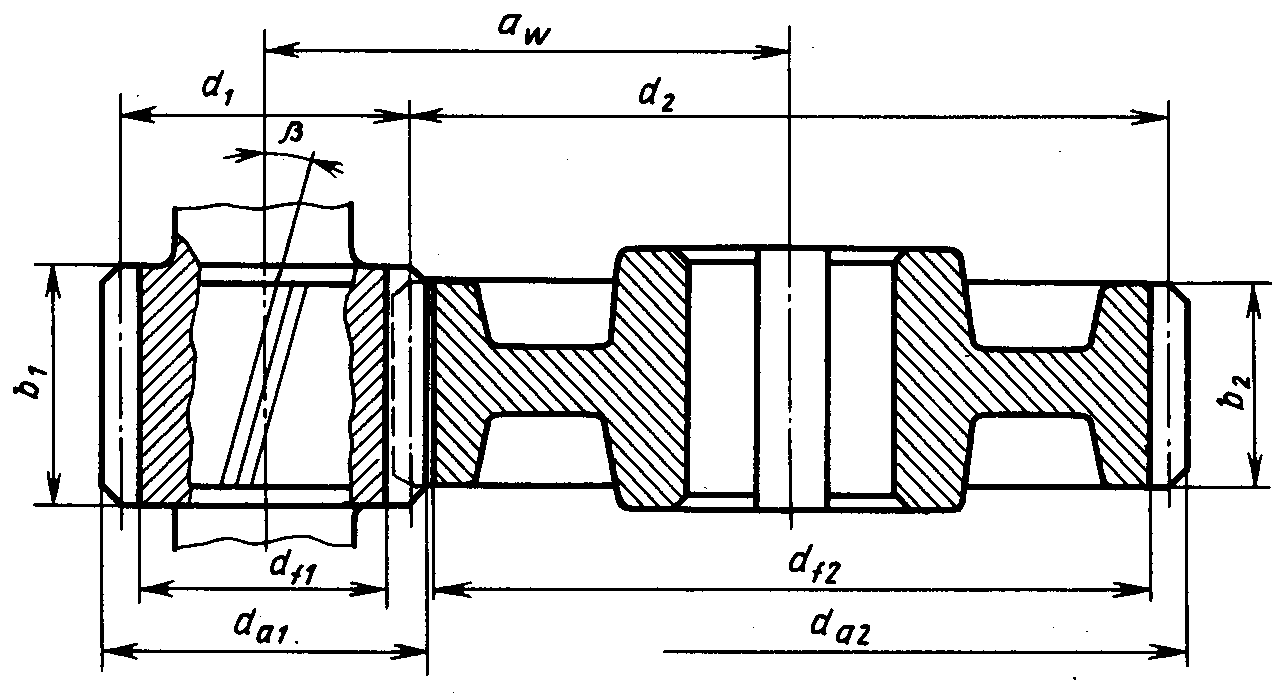

4.2.18. По данным таблицы 4.2.10 вычертить схему разра­ботанной цилиндрической зубчатой передачи. Пример показан на рисунке 4.2.3.

Рис. 4.2.3. Геометрические параметры

цилиндрической зубчатой передачи

Таблица 4.2.10

Параметры зубчатой передачи

Проектный расчет
Параметр		Значение			Параметр				Значение
Межосевое расстояние аW					Угол наклона зубьев β
Модуль зацепления, m
Ширина зубчатого венца: шестерни b1 колеса b2					Диаметр делительной окружности: шестерни d1 колеса d2
Число зубьев: шестерни z1 колеса z2					Диаметр окружности вершин: шестерни dа1 колеса dа2
Вид зубьев					Диаметр окружности впадин: шестерни df1 колеса df2
Проверочный расчет
Параметр				Допускаемое значение			Расчетное значение		Примечание
Контактные напряжения σН, МПа
Напряжения изгиба, МПа	σF1
	σF2
В графе «Примечание» к проверочному расчету указывают (в процентах) фактическую недогрузку или перегрузку передачи по контактным σН и изгибным σF напряжениям.
