Слайд 8
MU коннектор
Разъемы MU волокна представляют тенденции нового поколения, они представляют собой уменьшенный приблизительно вдвое аналог SC коннектора. Механизм фиксации за счет уменьшения габаритов в коннекторах этого типа может быть менее надежен.
Наконечник и центратор – керамические, диаметром 1,25 мм. Корпус выполнен из пластмассы, детали – полимерные и металлические.
Доля оборудования, выпускаемого с коннекторами типа MU, относительно невелика, однако есть перспективы роста, в первую очередь за счет снижения доли использования в оборудовании коннекторов более ранних разработок.
Optic Energy поставляет различные виды MU коннекторов: коннектор MU / UPC одномод, коннектор MU / АPC одномод.
Optic Energy предлагает широкий спектр симплексных и дуплексных MU волоконно-оптических разъемов и связанных с ними продуктов MU, включая адаптеры, аттенюаторы и кабельные сборки.
Рисунок 10 - MU Коннекторы
Особенности
Разъем с пылезащитной заглушкой
Соответвие требованиям ROHS
Аппаратная совместимость NTT-MU
NTT&JIS соответствие
Соединение типа push-pull (толчок-рывок)
Высокая точность выравнивания
Материал ферул – цирконий
Полная совместимость с IEC 61 754-6
Область применения
Сфера телекоммуникаций
Кабельное телевидение (CATV)
LAN (FITL, FTTH and FTTD)
SONET / SDH
ATM и WDM приложений
Цифровая сеть
Слайд 9
E2000 коннектор
E2000 волоконно-оптический разъем и E2000 продукция становятся все более распространенными в области коммуникаций.
В коннекторах типа Е-2000 реализована одна из наиболее сложных конструкций.
Подключение и отключение коннектора производится линейно (push-pull). Фиксирующий механизм открывается только при вытягивании коннектора за корпус с применением специальной вставки-ключа. Случайное выключение такого коннектора без использования ключа практически невозможно (то есть необходима нагрузка для разрушения защелки корпуса коннектора).
Коннектор Е-2000 – пластиковый коннектор, с верхним замком. Как правило, используется в одномодовых сетях. Большее распространение имеет Е-2000/АРС, в связи с большим количеством оборудования для телевизионных систем, где необходима полировка АРС. Особенность стыковки данного коннектора с адаптером препятствует попаданию пыли на поверхность оптических элементов. Также обеспечивается достаточная жесткость крепления, устойчивость к вибрационным нагрузкам и высокая степень точности сведения световодов. Сечение корпуса – квадратное, что позволяет легко реализовать дуплексные коннекторы.
Оптик Энерджи поставляет Е2000 коннекторы, которые могут быть одномодовыми и многомодовыми, иметь полировку UPC, АРС, иметь симплексную и дуплексную версию.

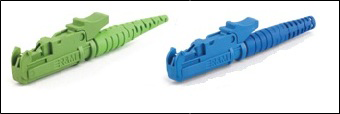

Рисунок 11 - Коннекторы Е2000
Особенности
Безопасная передача высокоскоростных протоколов
Многослойная циркониевая ферула диаметром 2,5 мм
Автоматические пластмассовые шторки (spring loaded shutter), выполняющие функции заглушек при отключении адаптера и открывающиеся при включении
Конструкция типа push-pull locking (толчок-рывок с верхним замком)
Совместимость с европейскими (EN 186270) и международными (IEC 61754-151) стандартами, TIA/EIA 604-16
Область применения
Локальные сети LAN
WAN
Современные DWDM приложения высокой мощности
Кабельное телевидение CATV
Метрология
Железные дороги
Промышленность
DIN коннектор
Optic Energy имеет возможность поставлять DIN волоконно-оптические разъемы, доступны: одномод UPC, одномод APC и мультимод UPC. DIN адаптеры также доступны.
Коннекторы типа DIN нашли применение в тестовой аппаратуре и телекоммуникационном оборудовании, кабельнном телевидении, LAN, WAN, MAN, а также в промышленности, медицине и в лазерных системах.
Этот уникальный разъем обеспечивает превосходную производительность за счет своей конструкции.
Стандартный керамический сердечник диаметром 2,5 мм выступает далеко за пределы корпуса. Пластмассовый корпус снабжен ключом, препятствующим вращению сердечника вокруг своей оси при вкручивании в адаптер.

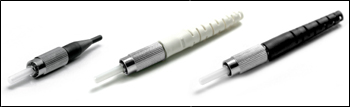

Рисунок 12 - DIN Коннекторы
Особенности
Совместимость с DIN47256
Специальная конструкция керамической ферулы типа free-floating (свободное плавание)
Коррозионно-устойчивый корпус
Компактная конструкция
Низкие показатели прямых потерь и обратного отражения
