Саенко Евгений Александрович
Доклад
Слайд 1-2
Оптический коннектор (оптический разъём) - механическое устройство для соединения оптических волокон между собой или для соединения оптического волокна с приёмо-передающей аппаратурой. Для стыковки двух ОВ с помощью коннекторов каждое волокно должно иметь на конце соединитель. В большинстве случаев неразъемный соединитель является более простым устройством, чем разъемный соединитель (разъем). Одноразовый (неразъемный) соединитель состоит всего лишь из нескольких частей, сварочный - в простейшем варианте вообще не имеет дополнительных компонент. Волоконно-оптический соединитель должен: закреплять волокно вдоль оптической оси; предохранять волокно; связывать волокно с кабелем. Под этим подразумевается, что кабель, обычно имеющий силовые элементы, также предохраняет волокно от прилагаемого натяжения.
Слайд 3

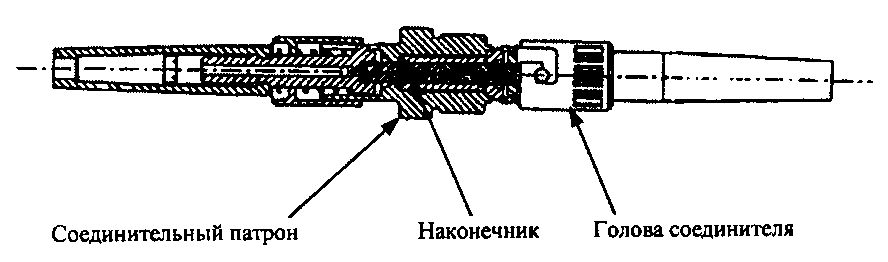

Части оконцованного соединителя связываются друг с другом соединительным патроном (рис. 1). Патрон имеет высверленное с высокой точностью отверстие и внешние зажимы для быстрого закрепления частей устройства. Высверленная часть бывает либо чисто металлической, либо содержит пластиковую вставку, обеспечивающую эластичное уплотнение соединителя.
Рисунок 1 - Соединитель
В большинстве соединителей для поддерживания волокна вдоль оптической оси используются специальные наконечники. В каком-то смысле многие соединители отличаются только корпусами, включающими в себя наконечники. Керамические наконечники позволяют достичь лучшего качества, чем металлические и пластиковые, кроме того, они наиболее предпочтительны для одномодовых волокон. Керамика является прочным материалом, позволяющим высверливать отверстие под волокно с высокой точностью. Кроме того, она имеет прекрасные температурные и механические свойства, которые практически остаются прежними при изменении температурных и других внешних условий.
Для наконечников используется два вида керамик: окись алюминия и окись циркония. Первоначально применяли окись алюминия - твердый, неэластичный материал, позволяющий очень точно выдерживать допуски. Коэффициент теплового расширения окиси алюминия - степень увеличения или уменьшения линейных размеров образца при изменении температуры - очень близок аналогичному коэффициенту для стекла. Недостатком данного материала является его хрупкость и разрушение при незначительных давлениях. Кроме того, полировка окиси алюминия достаточно сложна, особенно в полевых условиях.
Окись циркония - более мягкий вид керамики и более устойчивый по отношению к механическим ударам. Он к тому же достаточно прочен и позволяет выдерживать допуски подобно окиси алюминия, но, в отличие от нее, легче полируется. Наиболее популярный размер наконечника равен 2,5 мм в диаметре, что фактически стало стандартом.
Слайд 4 sma коннектор
SMA волоконно-оптические разъемы и SMA оптическая продукция широко используется в медицине, промышленности, там, где необходимо применение различных сенсоров, датчиков, а также в волоконно-оптических тестовых приложениях. SMA волоконно-оптический коннектор имеет компактный размер, высокую долговечность и надежность.
Разъемы SMA волокна могут быть с керамическим наконечником или ферулой из нержавеющей стали SMA имеет две версии, SMA 905, SMA 906. Разница в том, что в волоконно-оптическом разъеме SMA 905 – обычная (straight) ферула, а волоконно-оптическом разъеме SMA 906 используются «step» наконечник для достижения более низких вносимых потерь. В стандартном волоконно-оптическом SMA коннекторе применяется 3.175 mm ферула.
Optic Energy поставляет волоконно-оптические SMA разъемы и связанная с ними продукция SMA в том числе адаптеры и различные кабеля. Волоконно-оптические SMA разъемы соответствуют промышленным стандартам и их особенность – низкие вносимые потери и высокие обратные потери, а также отличную совместимость с оборудованием других поставщиков.
Рисунок 2 - SMA Коннектор
Особенности
Металлическая или керамическая ферула
Высокая температурная стабильность
Высокая износоустойчивость
Соответствие TIA / IEC
Соответствие ROHS
Область применения
Телекоммуникационные сети и системы передачи данных
Локальные сети
Лазерные системы
Медицина/хирургия
Спектрометры
FC коннектор
FC коннектор был разработан первоначально японской фирмой NTT. В отличие от коннекторов, описанных выше, FC коннектор имеет пружинный наконечник цилиндрической формы (рис 3. ).
Наконечник имеет диаметр 2,499 мм, который немного меньше диаметра наконечника SMA коннектора. Наконечник имеет отшлифованную поверхность, которая отражает свет в обратном направлении к передатчику. Поэтому FC коннектор рекомендуется только для использования с передатчиком, имеющим лазерный источник света. Преимущество пружинного наконечника заключается в том, что конечные поверхности коннекторов могут лежать друг против друга и нет строгих норм к длины наконечника.
В дальнейшем был разработан FC/РС коннектор с уменьшенным отражением от конечной поверхности.
Рисунок 3 - FC/РС Коннекторы
Особенности
Совместимость с IEC 61 754-143, TIA/EIA, NTT, спецификациям Belcore
Коррозийно-резистентный корпус
Высокая надежность
2,5 мм керамическая ферула
Устойчивость к вибрации и одиночным ударам
Область применения
Кабельные системы, CATV, LAN, WAN
Медицинское и контрольно-измерительное оборудование
Телекоммуникационные и бортовые сети
