1.4. Задания для самостоятельного выполнения
Задача 1. Две стальные полосы с размерами b и склепаны стальными заклепками внахлестку двухрядным швом. Подобрать необходимый диаметр заклепок, сконструировать шов, определить напряжения в поперечных сечениях обеих полос, ослабленных отверстиями, и проверить заклепки на срез и смятие. На шов действует растягивающая сила F. Выполнить чертеж заклепочного шва.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
№ рис. |
1.6 а |
1.6 б |
1.6 в |
1.6 г |
1.6 д |
1.6 а |
1.6 б |
1.6 в |
1.6 г |
1.6 д |
F, кН |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
b, мм |
60 |
80 |
95 |
120 |
140 |
100 |
120 |
150 |
200 |
200 |
, мм |
7 |
7 |
6 |
6 |
7 |
10 |
9 |
9 |
10 |
10 |
Материал полосы |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Материал заклепок |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Задача 2. Определить минимальное число заклепок, необходимое для соединения внахлестку двух полос с размерами b и , находящихся под воздействием растягивающей силы F.Выбрать конструкцию шва и определить напряжения в сечениях, ослабленных отверстиями под заклепки. Выполнить чертеж соединения. Принять диаметр отверстия под заклепку равным удвоенной толщине соединяемых полос.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
F, кН |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
b, мм |
60 |
80 |
100 |
100 |
120 |
120 |
130 |
140 |
150 |
150 |
, мм |
5 |
6 |
6 |
7 |
6 |
6 |
7 |
7 |
8 |
10 |
Материал полосы |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Материал заклепок |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Задача 3. Будет ли обеспечена прочность заклепочного соединения двух полос с размерами b и , если на него действует растягивающая сила F? В случае необходимости изменить конструкцию шва для обеспечения прочности соединения и представить проверочный расчет. Выполнить чертеж соединения. Принять диаметр отверстия под заклепку равным удвоенной толщине соединяемых деталей.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
№ рис. |
1.6 а |
1.6 б |
1.6 в |
1.6 г |
1.6 д |
1.6 а |
1.6 б |
1.6 в |
1.6 г |
1.6 д |
F, кН |
100 |
120 |
150 |
200 |
230 |
250 |
300 |
320 |
350 |
400 |
b, мм |
140 |
120 |
140 |
170 |
210 |
200 |
180 |
180 |
220 |
320 |
, мм |
9 |
9 |
10 |
12 |
15 |
14 |
14 |
13 |
15 |
10 |
Материал полосы |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Материал заклепок |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Задача 4. Провести проверочный расчет заклепочного соединения полос с размерами b и с двумя накладками. На соединение действует растягивающая сила F. В случае необходимости изменить конструкцию шва для обеспечения прочности соединения. Выполнить чертеж заклепочного шва.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
№ рис. |
1.7 а |
1.7 б |
1.7 в |
1.7 г |
1.7 д |
1.7 а |
1.7 б |
1.7 в |
1.7 г |
1.7 д |
F, кН |
100 |
120 |
150 |
200 |
220 |
250 |
280 |
300 |
350 |
400 |
b, мм |
120 |
125 |
165 |
240 |
300 |
175 |
200 |
190 |
280 |
300 |
, мм |
8 |
7 |
7 |
7 |
9 |
12 |
10 |
12 |
10 |
12 |
1, мм |
6 |
5 |
5 |
5 |
7 |
8 |
7 |
8 |
7 |
8 |
Материал полосы |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Материал заклепок |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Задача 5. Две полосы с размерами b и , находящиеся под действием растягивающей силы F, склепаны заклепочным швом с двумя накладками толщиной 1. Подобрать по нормам диаметр заклепок и определить их минимальное число. Сконструировать шов и определить напряжения в сечениях, ослабленных отверстиями. Выполнить чертеж шва.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
F, кН |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
b, мм |
80 |
90 |
130 |
100 |
120 |
150 |
130 |
150 |
150 |
170 |
, мм |
5 |
5 |
5 |
7 |
7 |
7 |
8 |
8 |
10 |
10 |
1, мм |
3,5 |
3,5 |
3,5 |
5 |
5 |
5 |
6 |
6 |
7 |
7 |
Материал полосы |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Материал заклепок |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ст2 |
Ст3 |
Ааааааа а
Б б
в
г г
д

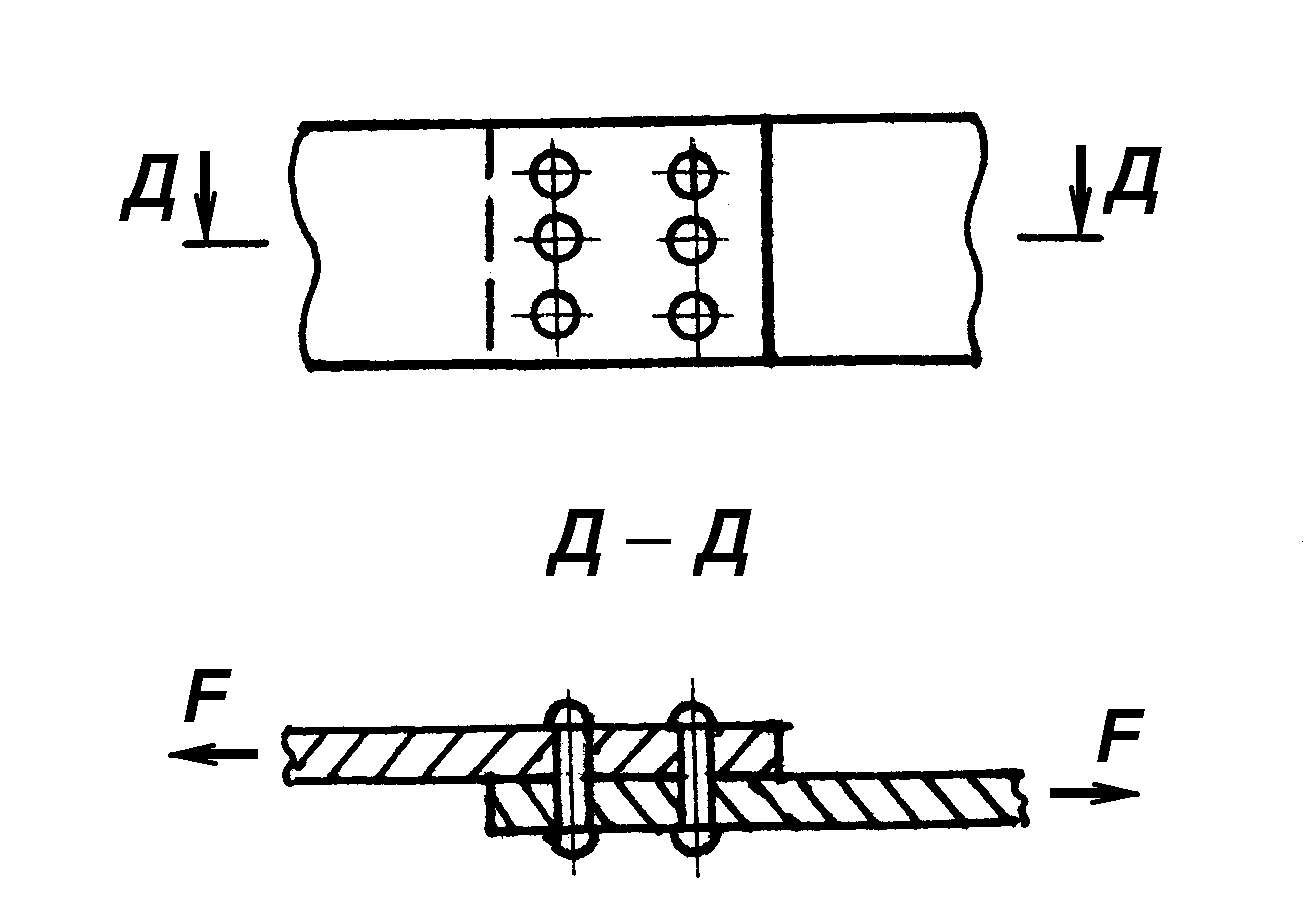

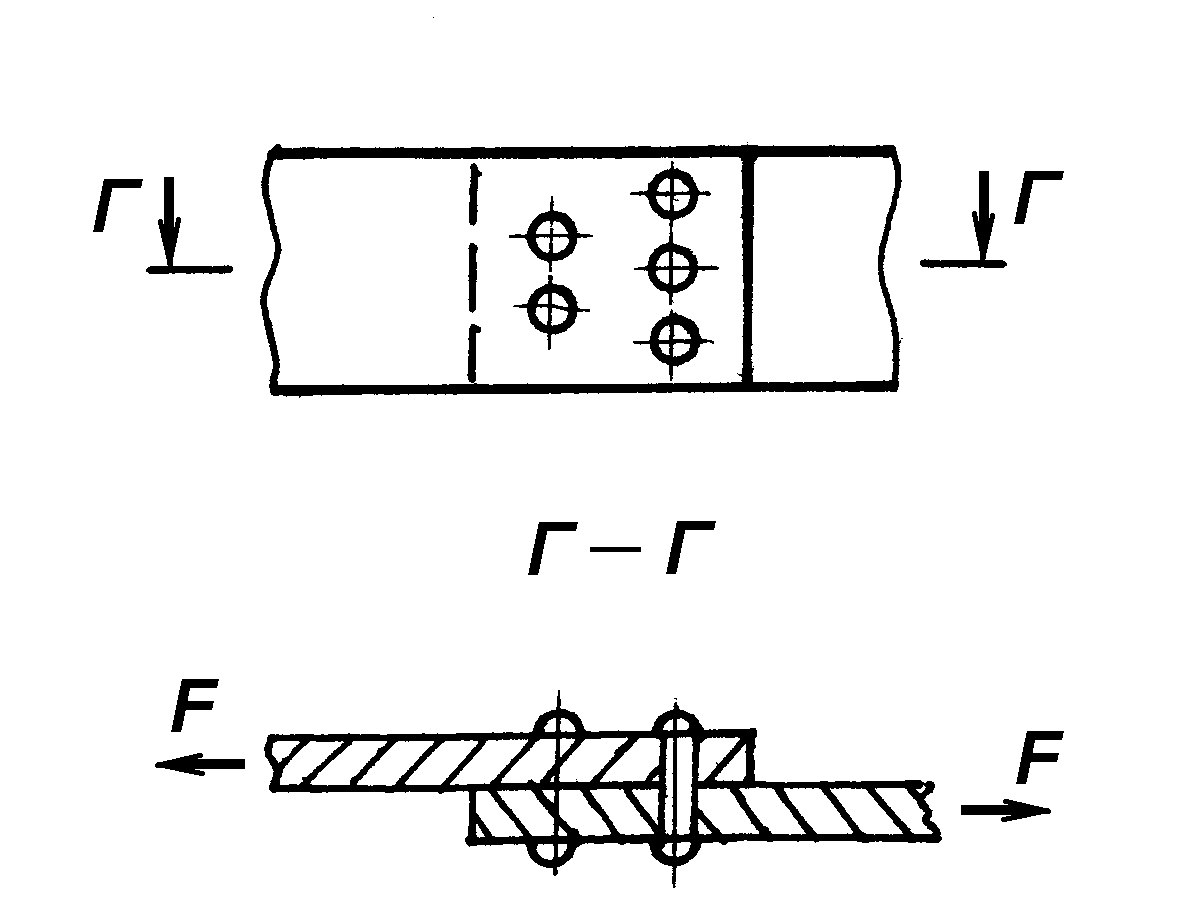

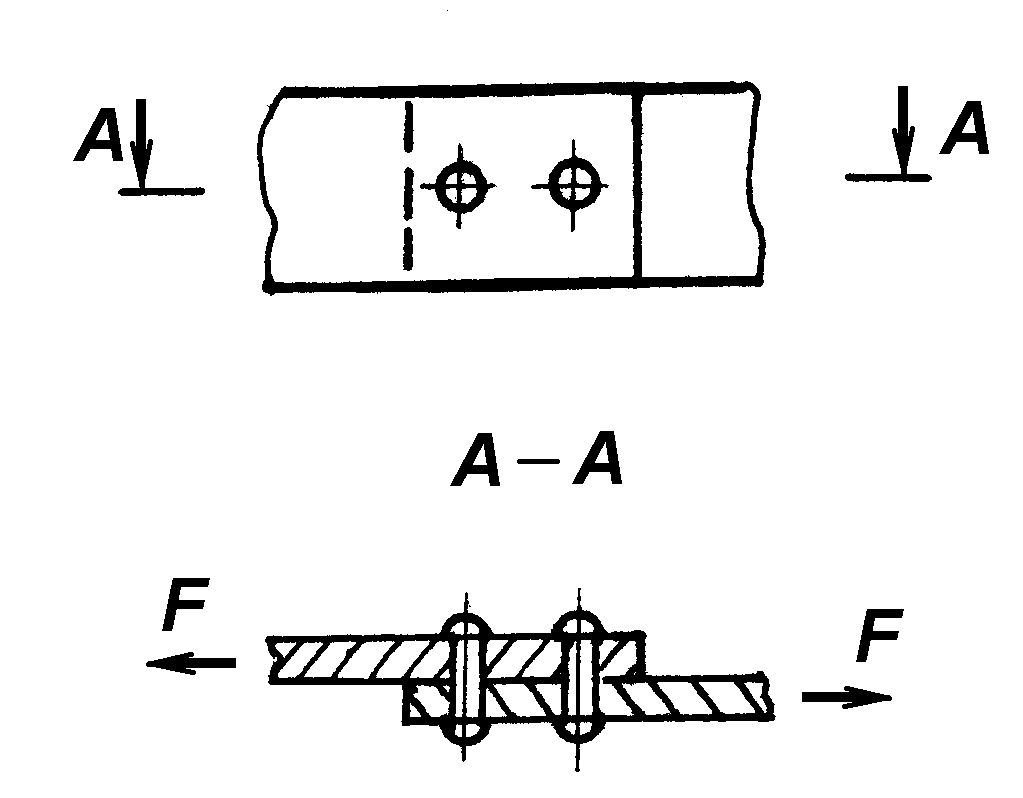

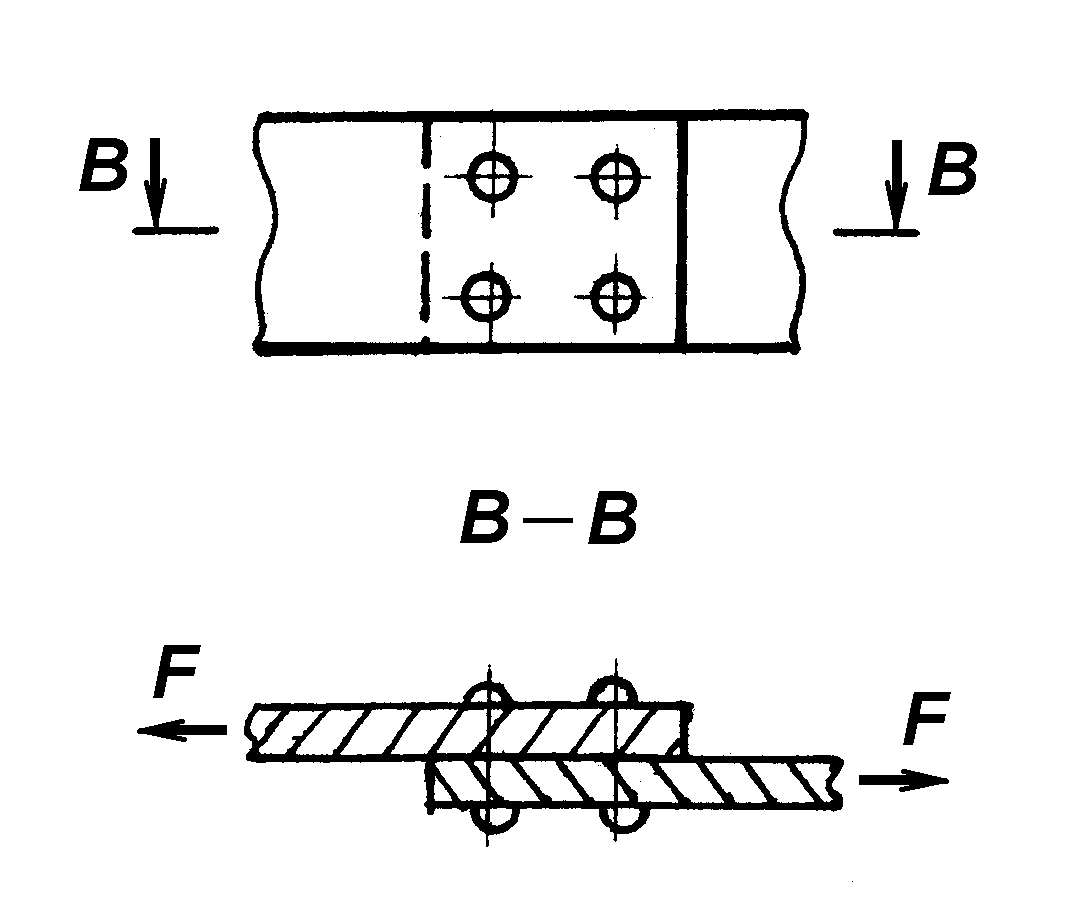

Рис.1.6.
а
б
В а
в
г
д

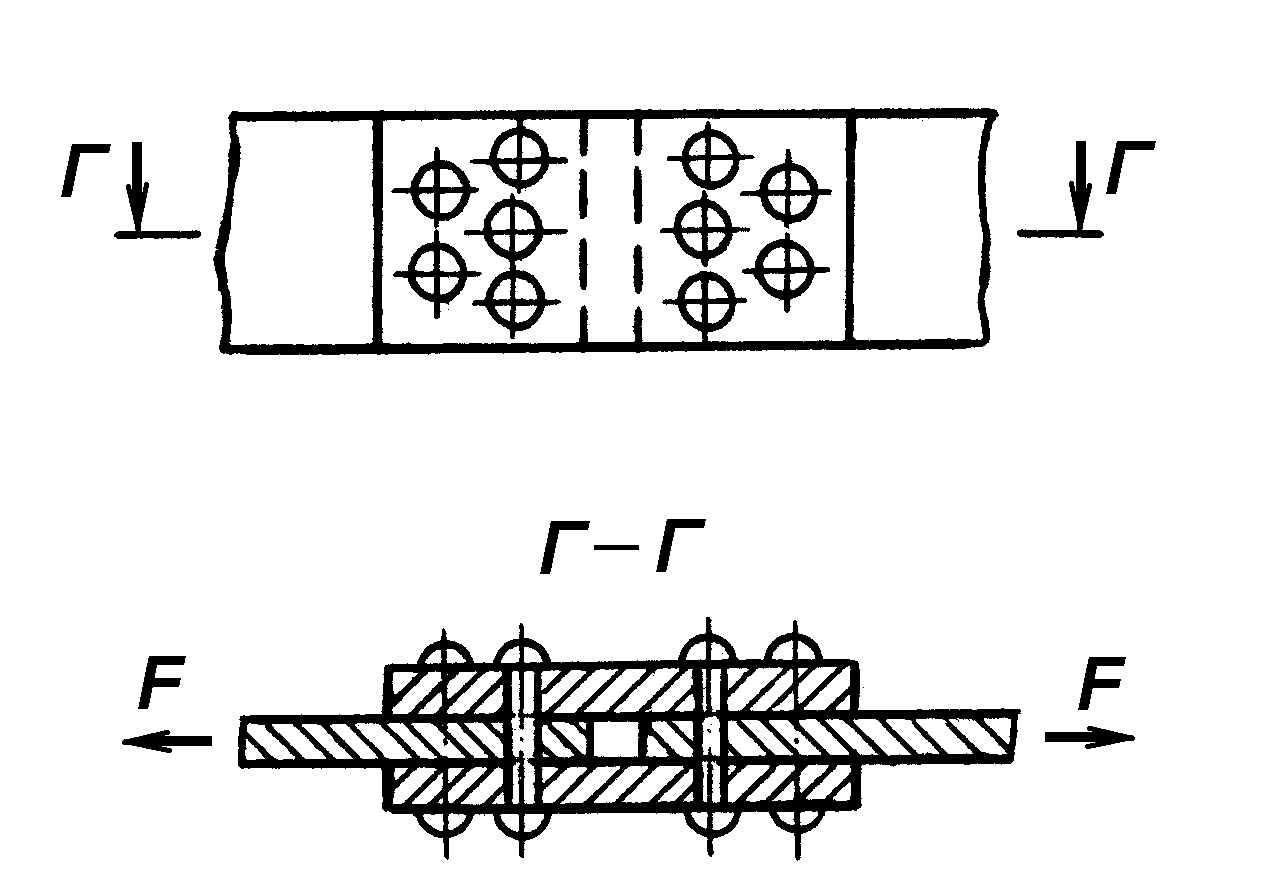

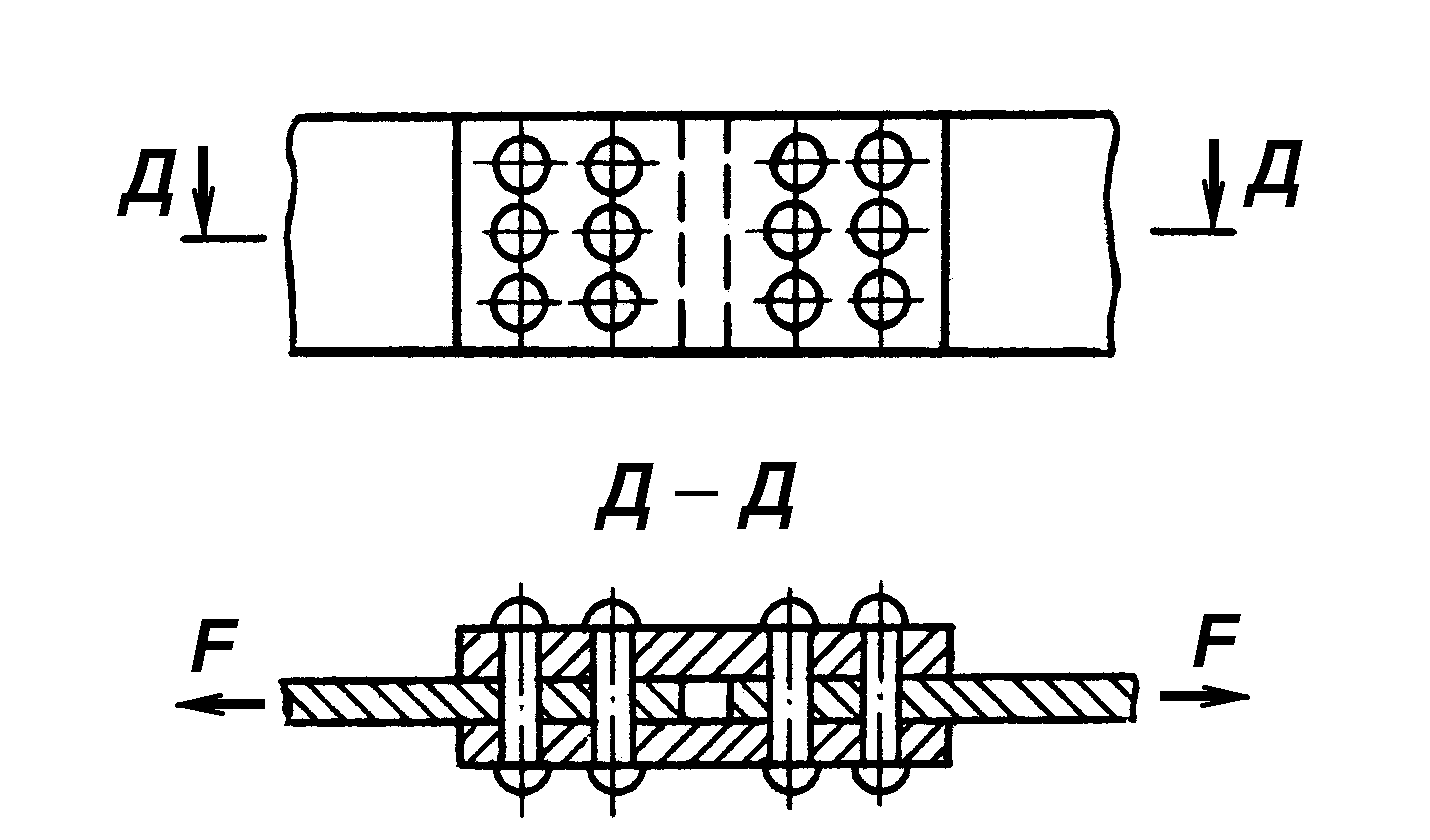

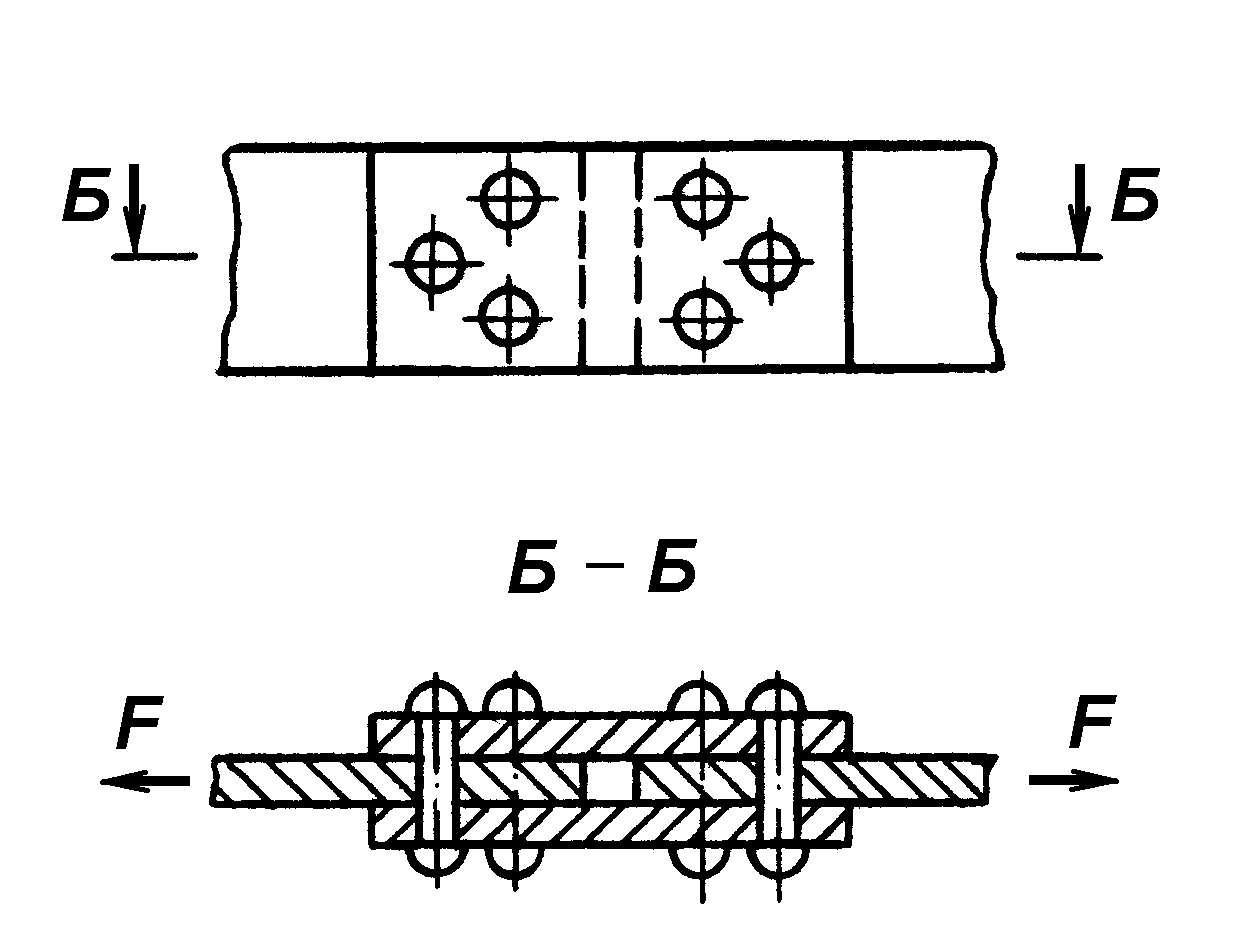

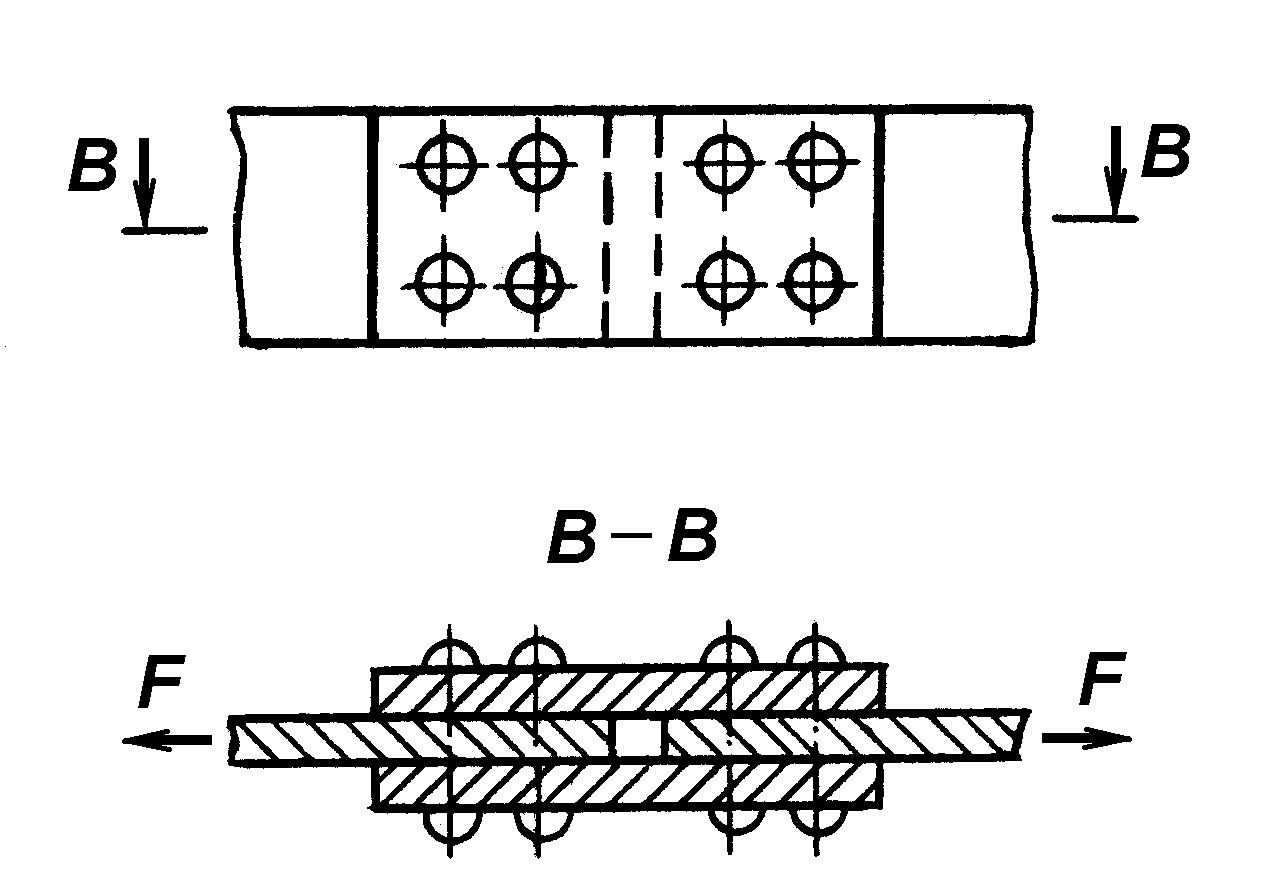

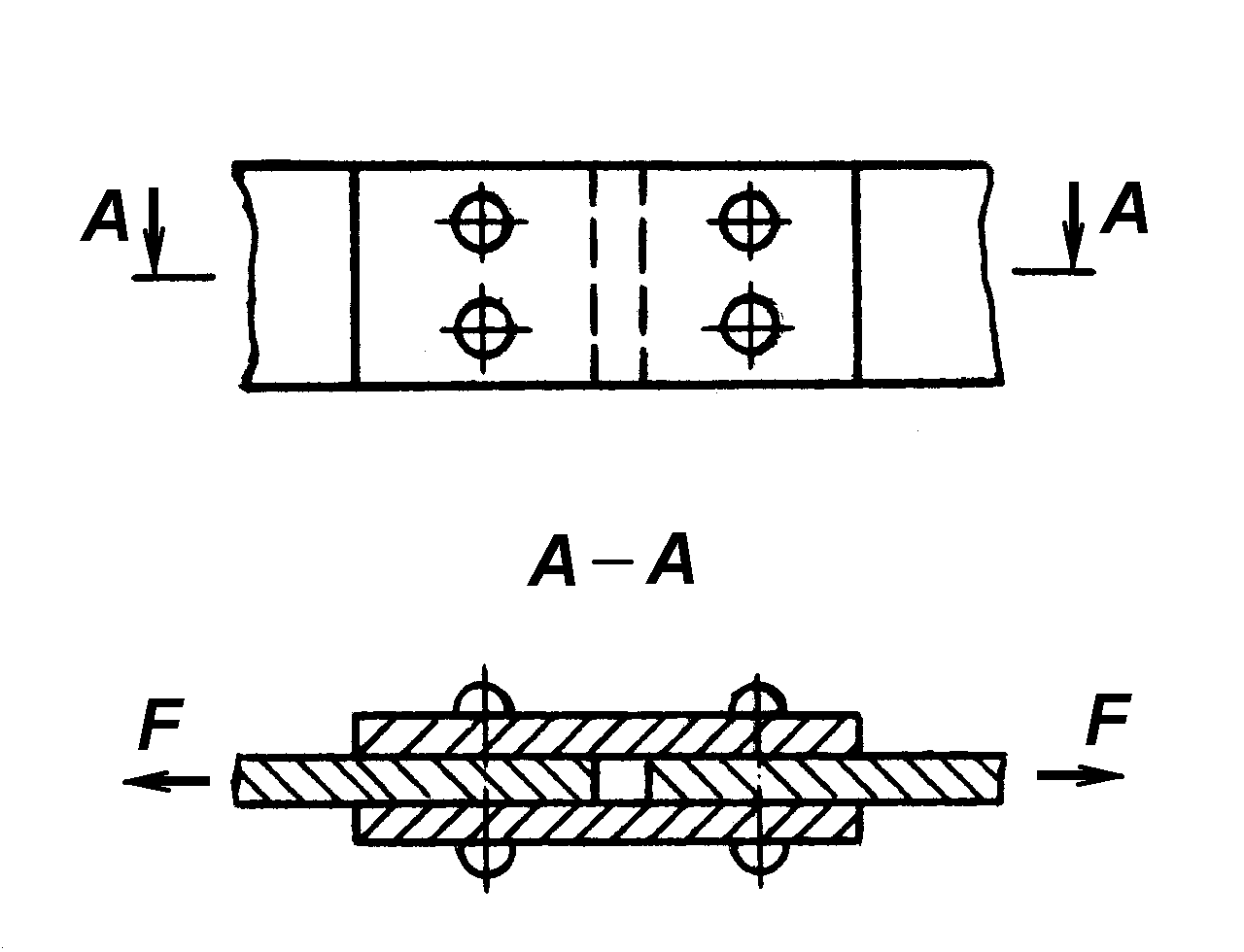

Рис.1.7.
