III. Расчет накладок.

Расчет накладок производится аналогично расчету полосы. Поскольку накладки изготовлены из того же материала, что и полоса, а суммарная толщина накладок 2_ = 12 мм >  =10 мм, то прочность их в сечениях, ослабленных отверстиями, тем более будет обеспечена.

Спроектированное соединение удовлетворяет всем критериям прочности.

1.3. Выполнение чертежей заклепочных соединений

Заклепочные соединения и их условные изображения по ГОСТ 2.313-82 приведены на рис 1.4. Условные изображения (справа) показаны на разрезе.

Если изделие, изображенное на чертеже, имеет ряд однотипных соединений с заклепками одного типа и с одинаковыми размерами, то заклепки, входящие в соединения, показывают условно в одном-двух местах каждого соединения, а в остальных – центровыми или осевыми линиями (рис.1.5 а). Если на чертеже необходимо показать несколько групп заклепок различных типов и размеров, то одинаковые заклепки отмечают одним и тем же условным знаком или одинаковыми буквами (рис.1.5 б).

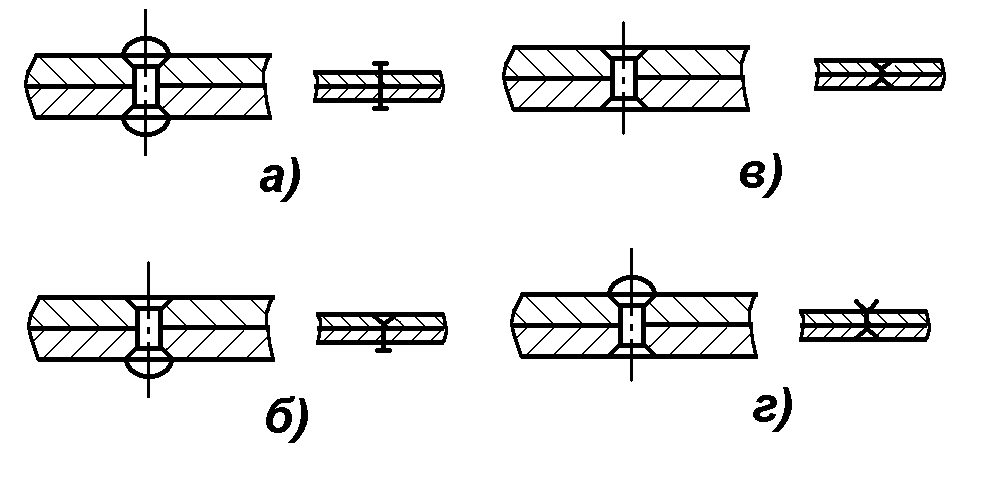

Рис.1.4. Условные изображения

заклепочных соединений (а – за

клепка с полукруглой, плоской

или сругленной головкой и та

кой же замыкающей головкой;

б - заклепка с потайной головкой

и полукруглой, плоской или

скругленной замыкающей голов-

кой; в – заклепка с потайной го-

ловкой и потайной замыкающей

головкой; г – заклепка с полупо-

тайной головкой и потайной за-

мыкающей головкой).

Схема условного обозначения заклепок показана в примере:

Заклепка С 8 20.00.О3 ГОСТ…,

где С – класс точности (класс точности В не указывают); 8 – диаметр стержня заклепки, мм; 20 – длина стержня заклепки, мм; 00 – условное обозначение марки (группы) материала (табл.1.5) (для групп 01, 03 кроме того указывается марка материала); О3 – условное обозначение вида покрытия (покрытие оловом, отсутствие покрытия не указывают) и его толщины (3 мкм); ГОСТ… - обозначение стандарта на конкретный вид заклепок (ГОСТ 10299-80 – заклепки с полукруглой головкой; ГОСТ 10300-80 – заклепки с полупотайной головкой; ГОСТ 10301-80 – заклепки с полупотайной головкой; ГОСТ 10302-80 – заклепки с полукруглой низкой головкой; ГОСТ 10303-80 – заклепки с плоской головкой).

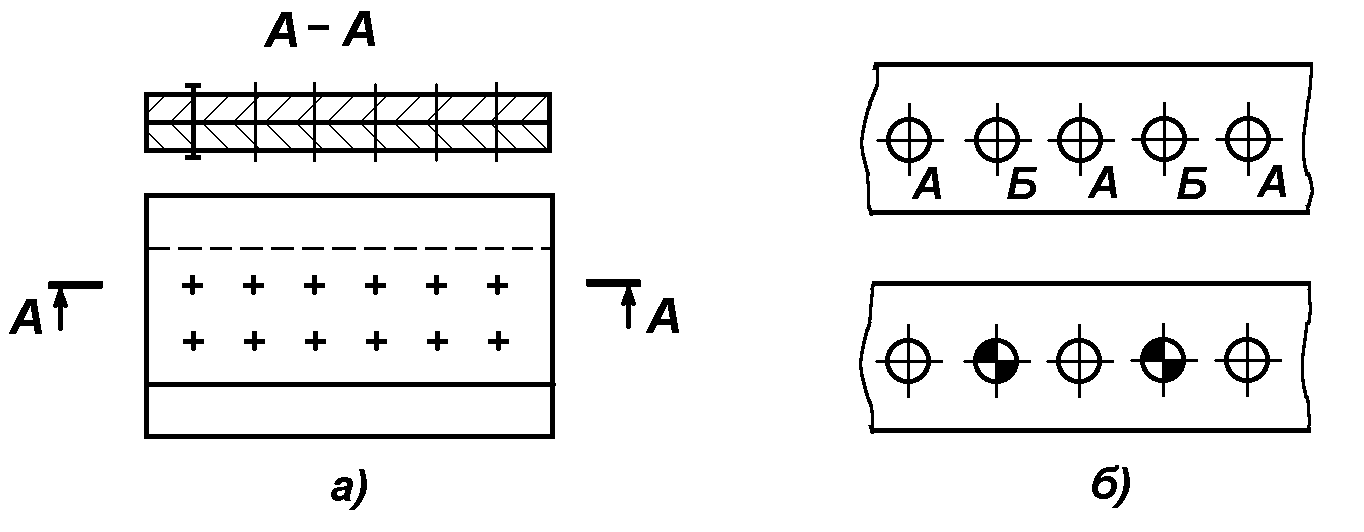

Рис.1.5.

Условное обозначение заклепок на чертежах.

Таблица 1.5.

Условное обозначение марки (группы) материала

Вид и марка	Условное обозначение марки (группы)
Углеродистые стали: Ст.2 10, 10кп Ст.3 15, 15кп	00 01 02 03
Легированная сталь 09Г2	10
Нержавеющая сталь 12Х18Н9Т	21
