2.4. Задания для самостоятельного выполнения

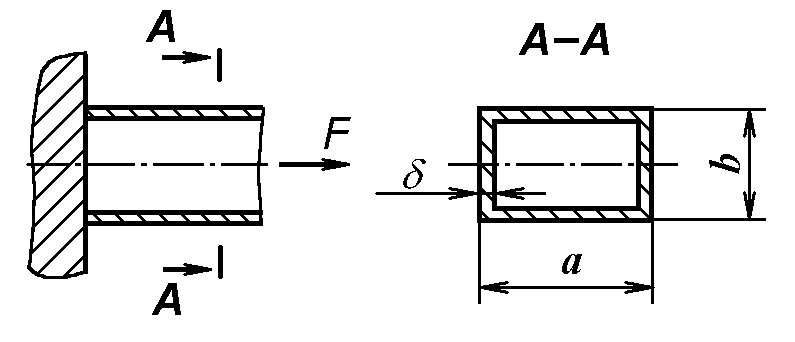

Рис.2.17.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Материал профиля |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Марка электрода |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
a, мм |
100 |
80 |
70 |
100 |
100 |
100 |
120 |
150 |
150 |
50 |
b, мм |
100 |
100 |
70 |
90 |
120 |
150 |
150 |
200 |
30 |
70 |
, мм |
5 |
5 |
4 |
4 |
5 |
7 |
7 |
7 |
4 |
4 |

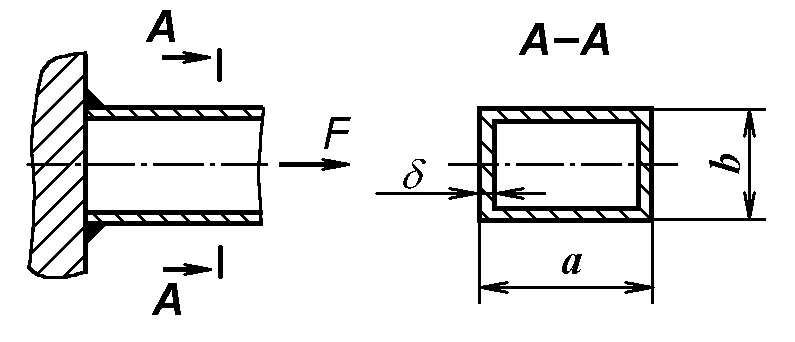

Рис.2.18.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Материал профиля |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Марка электрода |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
a, мм |
100 |
80 |
70 |
100 |
100 |
100 |
120 |
150 |
150 |
50 |
b, мм |
100 |
100 |
70 |
90 |
120 |
150 |
150 |
200 |
30 |
70 |
, мм |
5 |
5 |
4 |
4 |
5 |
7 |
7 |
7 |
4 |
4 |
Задача 3. Проверить прочность сварного соединения стальной полосы с плитой, выполненное комбинированным швом (рис.2.4). На соединение действует растягивающая сила F. Ширина полосы – b, толщина - , длина флангового шва lф. Катет шва равен толщине привариваемой полосы.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Материал полосы |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Марка электрода |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
b, мм |
100 |
120 |
150 |
180 |
200 |
230 |
250 |
280 |
300 |
350 |
lф, мм |
150 |
170 |
200 |
200 |
200 |
210 |
250 |
270 |
270 |
250 |
, мм |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
F, кН |
40 |
50 |
70 |
95 |
100 |
150 |
150 |
200 |
210 |
250 |
Задача 4. Полоса с размерами b и , испытывающая растягивающее усилие F, приварена к косынке двумя фланговыми швами lф (рис.2.8). Определить требуемую длину фланговых швов. Катет шва равен толщине полосы
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Материал полосы |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Марка электрода |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
b, мм |
100 |
100 |
120 |
150 |
180 |
200 |
200 |
220 |
250 |
300 |
, мм |
3 |
4 |
4 |
4 |
5 |
5 |
6 |
6 |
6 |
6 |
F, кН |
40 |
50 |
65 |
80 |
120 |
130 |
160 |
180 |
200 |
230 |
Задача 5. Полоса (рис.2.4) с размерами b и приварена к плите комбинированным швом. На соединение действует растягивающее усилие F. Определить требуемую длину фланговых швов lф. Катет шва равен толщине полосы
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Материал полосы |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст2 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Ст3 |
Марка электрода |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
Э42 |
Э50А |
Э34 |
b, мм |
95 |
100 |
120 |
150 |
180 |
200 |
200 |
220 |
250 |
300 |
, мм |
3 |
4 |
4 |
4 |
5 |
5 |
6 |
6 |
6 |
6 |
F, кН |
40 |
50 |
65 |
80 |
120 |
130 |
160 |
180 |
200 |
230 |
