Прокладка и подключение электрокабеля.
Для подвода электроэнергии к очистной канализационной системе используется гибкий кабель (например ПВС) соответствующего сечения. Кабель прокладывают от места подключения напряжения (щиток в строении с соответствующим защитным автоматом и УЗО), до щитка в компрессорном ящике очистной системы, через гермоввод. Прокладку кабеля осуществляют в траншее глубиной около 0,5-0,7 метра в защитном гофрошланге для электропроводки (лучше брать с протяжкой) или в ПНД трубе. Возможна прокладка кабеля в траншее с подводящей или отводящей трубой. Подключение электрокабеля в щитке компрессорного ящика осуществляют в соответствии с электросхемой. Подключение кабеля должен производить квалифицированный электрик.
Вентиляция очистной системы.
Вентиляция очистной канализационной системы и отвод отработанного воздуха осуществляется через подводящую канализационную трубу, которая должна выходить на крышу строения герметичной трубой с грибком, таким же поперечным сечением, как и труба стояка канализации. В холодное время года в трубе может образовываться конденсат, который стекает по ней вниз, поэтому труба должна быть влагостойкой и герметично соединённой. Расстояние от выхода трубы вентиляции канализационного стояка на крышу (фановый стояк) до ближайшего окна рекомендуем выбирать не менее 3м. Если вентиляция канализационного стояка не предусмотрена (на конце стояка установлен обратный клапан для снятия разряжения) и сделать его внутри строения не возможно, то необходимо пристроить вертикальную вентиляционную трубу снаружи здания, забора или другой вертикальной поверхности, на максимально возможную высоту. Соединить её через тройник, с отводом к верху, с подводящей канализационной трубой. Перегибы вентиляционной трубы не должны иметь участков с отрицательным уклоном, где может скопиться конденсат.
Отвод очищенной воды.

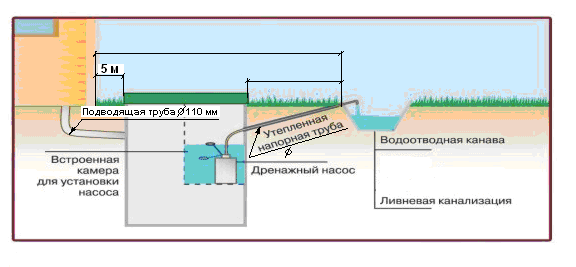

В связи с наличием грунта с низким коэффициентом фильтрации планируется принудительная схема отведения очищенной воды на рельеф местности:

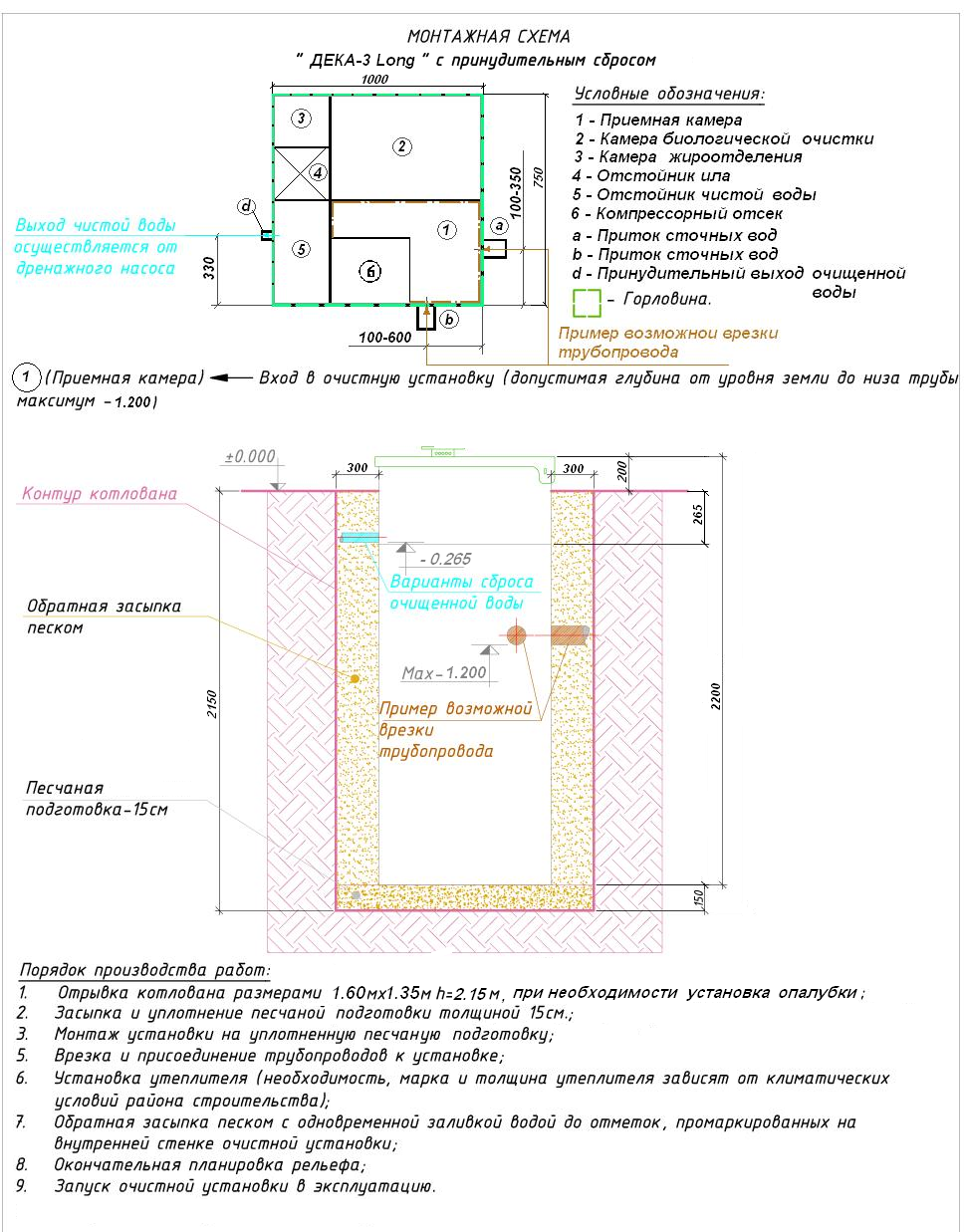

Приложение №1
