II способ:

Оборудование: «цепочка Брэга», источник постоянного тока, гальванометр, ключ, 2 катушки от прибора «виток», сердечники от универсального трансформатора.

Этапы проведения эксперимента

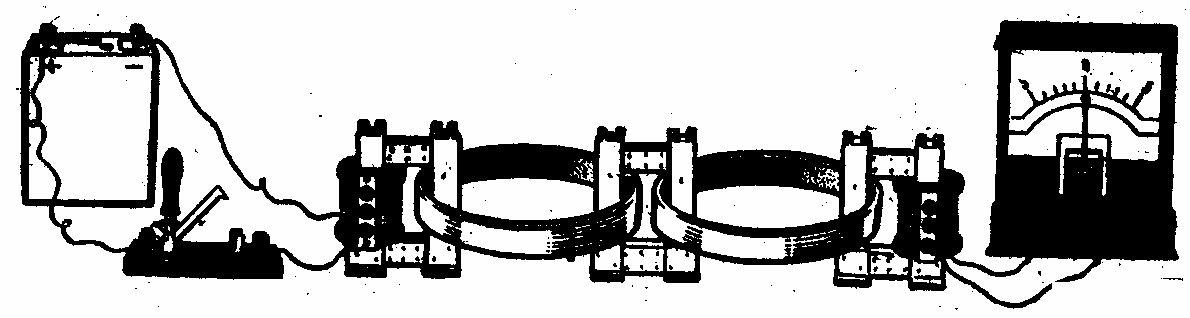

1. Продемонстрируйте модель, поясняющую механизм распространения электромагнитного поля с помощью прибора «цепочка Брэга». Для этого соедините первое медное кольцо через ключ с источником постоянного тока на 5 – 6 В (рисунок 2). Последнее кольцо соедините с гальванометром от демонстрационного амперметра. Быстро замыкая и размыкая цепь первого кольца, наблюдайте за показаниями гальванометра.

2. Повторите этот же эксперимент, используя в качестве ферромагнитных колец замкнутые сердечники от универсального трансформатора, а в качестве медных колец – катушку от прибора «виток» (рисунок 2).

Рисунок 2

4. Проанализируйте результаты, полученные при проведении опытов.

2. Экранирующее действие проводников

Оборудование: комплект приборов и принадлежностей для демонстрации свойств электромагнитных волн.

Этапы проведения эксперимента

1. Соберите установку , принципиальная схема которой показана на рисунке 1.

Рисунок 1

1.2. Включите генератор, медленно вносите в пространство между генератором и приемником металлический экран и обнаружите постепенное изменение громкости вплоть до отсутствия приема.

1.3. Проанализируйте результаты, полученные при проведении опыта.

5. Свойства электромагнитных волн

5.1 Отражение электромагнитных волн

Оборудование: комплект приборов и принадлежностей для демонстрации свойств электромагнитных волн.

Этапы проведения эксперимента

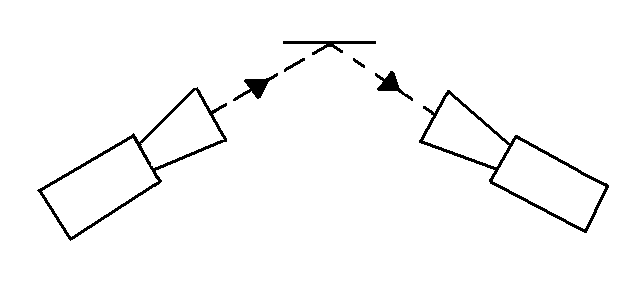

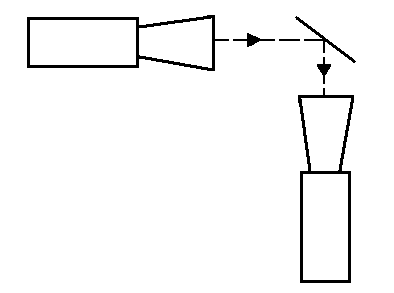

1.1. Соберите установку, схема которой представлена на рисунке 1 (а или б).

а	б
Рисунок 1

1.2. Металлическую пластинку разместите под некоторым углом к генератору и приемнику. Уберите пластинку, прием прекратится.

1.3. Установите генератор и приемник под углом 30⁰ к горизонту, опустите отражающую плоскость и обнаружьте отражение электромагнитных волн.

1.4. Повторите опыт, меняя угол наклона соответственно 45 и 60⁰. Сделайте вывод.

1.5. Покажите, что отраженный луч лежит в одной плоскости с падающим лучом и перпендикуляром, восстановленным в точку падения луча.

1.6. Проанализируйте результаты, полученные при проведении опыта.

2. Преломление электромагнитных волн

Оборудование: комплект приборов и принадлежностей для демонстрации свойств электромагнитных волн.

Этапы проведения эксперимента

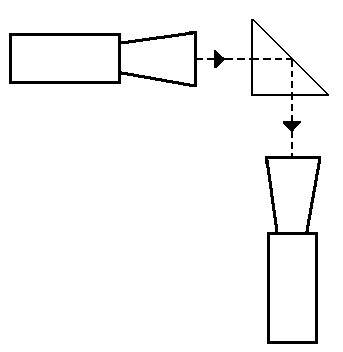

1.1. Соберите установку, схема которой представлена на рисунке 1, а.

а	б	в
Рисунок 1

1.2. Внесите в пространство между приемником и генератором призму и обнаружьте уверенный прием электромагнитных волн.

1.3. Начертите схему хода лучей. Покажите, что: а) на границе двух сред одновременно с отражением происходит преломление волн; б) преломление волн на границе двух сред есть общее свойство волн, не зависящее от их природы.

1.4. В предыдущем опыте замените призму параллелепипедом и покажите прохождение электромагнитных волн через параллелепипед в этом случае. Начертите ход лучей через параллелепипед.

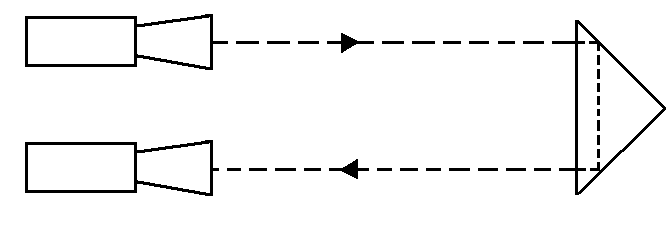

1.5. Соберите установку, схема которой представлена на рисунке 1, б. Проделайте опыты, как и в случае для установки, представленной на рисунке 1, а.

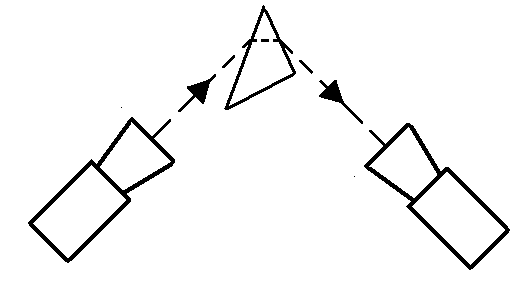

1.6. Соберите установку, схема которой представлена на рисунке 1, в. Проделайте опыты, как и в случае для установки, представленной на рисунке 1, а.
