§ 22. Паспорт буровзрывных работ
Паспорт буровзрывных работ является необходимым документом, дающим право на их выполнение. Без утвержденного паспорта разрешается вести лишь взрывание глыб породы, доводить сечение выработки до необходимых размеров, а также осуществлять опытные взрывы для совершенствования паспорта буровзрывных работ. В паспорте указывают порядок производства взрывных работ шпуровым методом. В нем содержится схема расположения
60
шпуров, имеются данные о числе и диаметре шпуров, глубине и угле их наклона, типе ВВ н величине зарядов, числе серий одновременно взрываемых зарядов и последовательности их взрывания, величине радиуса зоны, опасной по разлету кусков породы. В паспорте указывается место укрытия взрывника и рабочих во время взрыва, время проветривания забоя, длина забойки каждого шпура и необходимое количество забоечного материала, а также расположение постов оцепления.
Паспорт составляется по установленной форме начальником участка и утверждается главным инженером или начальником шахты. С паспортом буровзрывных работ должны быть ознакомлены все рабочие и лица технического надзора, связанные с ведением буровзрывных работ в данной выработке. При изменении горно-геологических условий паспорт должен пересматриваться. Взрывниками в шахтах могут быть лица не моложе 19 лет, с образованием не ниже семи классов и стажем работы не менее одного года, а в шахтах, опасных по газу и пыли,— лица не моложе 22 лет, с образованием не ниже семи классов и стажем работы в подготовительных или очистных выработках не менее двух лет. Для получения «Единой книжки мастера-взрывника» необходим стаж паботы не менее трех лет. При проведении взрывных работ двумя и более взрывниками назначается бригадир.
§ 23. Бурение шпуров и скважин
Под шпуром подразумевается цилиндрическая полость в горной породе, имеющая глубину до 5 м и диаметр до 75 мм, предназначенная для размещения зарядов ВВ и других целей.
Скважиной называется горная выработка_ цилиндрической формы, глубиной более 5 м и диаметром более 75 мм, пройденная в горной породе или полезном ископаемом для разных целей.
Бурение шпуров и скважин может производиться разными способами: механическим, термическим и др. В условиях подземной разработки угольных месторождений механический способ является основным. Он подразделяется на вращательный, ударный (ударно-поворотный и ударно-канатный), ударно-вращательный и
вращательно-ударный.
Вращательное бурение шпуров производится по углю, а также породам мягким и средней крепости. Сущность вращательного бурения состоит в том, что под действием статического осевого усилия лезвие резца вдавливается в породу и одновременно с этим под действием окружного усилия резец скалывает слой породы в.виде стружки. Разрушенную бурением породу выдают из забоя шпура с помощью либо витой буровой штанги, либо воды.
Вращательное бурение производится бурильной машиной вращательного действия — сверлами.
61
По роду потребляемой энергии сверла подразделяются на электрические, пневматические и гидравлические. Они характеризуются толщиной снимаемой стружки, силой подачи, крутящим
моментом
и мощностью электродвигателя. Все
электросверла выпускаются во
взрывобезопасном исполнении, они могут
применяться в шахтах, опасных по
газу или пыли. Электроэнергию подводят
к электросверлам по гибкому четырехжилыюму
кабелю. Одна из жил служит для заземления
корпуса электросверла путем присоединения
его к заземляющей сети. Для обеспечения
безопасности рукоятка электросверла
изолирована слоем резины. В мягких
углях бурение ведут стальными
резцами, а для бурения крепких углей
резцы армируют пластинами из твердых
сплавов.
Э
лектросверла
в зависимости от массы и спосо-
' ба установки в забое разделяют
на ручные и колонковые.
Ручные электросверла выпускают различных типов: СЭР-19М (рис. 32), ЭР-18ДМ, ЭР-МДМ, ЭРП-18ДМ, ЭР-14Д-2М, ЭР-18Д-2М, ЭРП-18Д-2М и др.

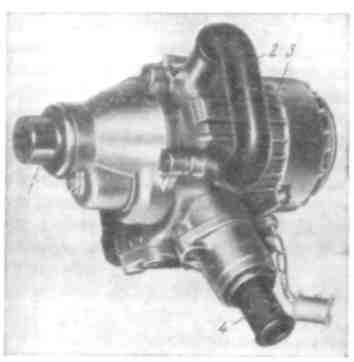

Рис. 32. Ручное
электрическое сверло СЭР-19М:
/
— патрон шпинделя; 2
—
рукоятка; 3
—
алюминиевый
ребристый корпус; 4
—
ввод электрокабеля
Колонковые электросверла применяют для бурения горизонтальных и наклонных шпуров в породах средней крепости. Электросверла монтируют на колонке, которую распирают между почвой и кровлей. Распорная колонка состоит из двух трубчатых рам. Верхняя рама входит в нижнюю и закрепляется в ней двумя штырями. Верхнюю раму упирают в кровлю выработки, нижнюю раму — з почву. Электросверла могут укрепляться также на распорных трубах и манипуляторах погрузочных машин. Колонковые электросверла выпускают двух типов: с механической и гидравлической подачей. К первым относятся ЭБК-2М и СЭК-1, ко вторым—ЭСГП-4, ЭБГ-1 и ЭБГП-1.
Ударно-поворотное бурение шпуров. Сущность этого способа бурения состоит в следующем. При ударе поршня бурильной машины по хвостовику бура его лезвие, имеющее клиновидную форму, внедряется в породу, оставляя в ней углубления. После каждого удара лезвие выходит из породы и поворачивается вокруг оси бура на 10—15°. При последующих ударах происходит смятие и скалывание породы по всей площади шпурового забоя. Буровая мелочь удаляется из шпура с помощью воды или сжатого воздуха.
Бурение шпуров по породам средней крепости и крепким при проведении горизонтальных и наклонных выработок, а также бурение шпуров по породам различной крепости при проходке вертикальных стволов осуществляется машинами ударно-поворотного действия.
Эти машины приводятся в действие сжатым воздухом, их называют пневматическими бурильными молотками или перфораторами.
Машина ударно-поворотного действия представляет собой одноцилиндровый двигатель, в котором поршень под действием сжатого воздуха совершает в цилиндре поступательно-возвратные движения и наносит удары по хвостовику бура. Бурильная машина снабжена воздухораспределительным механизмом, обеспечивающим попеременное поступление сжатого воздуха в переднюю и заднюю части цилиндра. Воздухораспределительный механизм состоит из двух частей — золотниковой и клапанной. Бурильная машина снабжена поворотным механизмом, обеспечивающим вращение бура после каждого удара поршня по хвостовику.
В зависимости от условий эксплуатации и массы пневматические бурильные машины разделяются на три группы: ручные (массой от 10 до 30 кг), колонковые (массой от 40 до 60 кг) и телескопные (массой от 30 до 50 кг).
По частоте ударов бурильные машины делятся на обычные (с числом ударов до 2000 в 1 мин) и быстроударные (с числом ударов более 2000 в 1 мин), по способу очистки шпура от буровой мелочи — с осевой промывкой и продувкой, с боковой промывкой и с центральным пылеотсосом сжатым воздухом.
Ручные бурильные машины предназначены главным образом для бурения вертикальных и наклонных шпуров. При бурении горизонтальных шпуров применяют специальные устройства для поддержания машины во время работы и уменьшения утомляемости бурильщика.
Для удобства работы бурильными машинами применяют специальные установочные средства: колонки, пневмоподдержки, манипуляторы, автоподатчики и бурильные установки.
Бурильные установки представляют собой передвижной устано-вочно-подающий механизм, на котором установлены два — пять несъемных манипуляторов с перфораторами. Бурильные установки могут быть как на колесном, так и гусеничном ходу. Применение бурильных установок позволяет сократить время, затрачиваемое
62
63
64

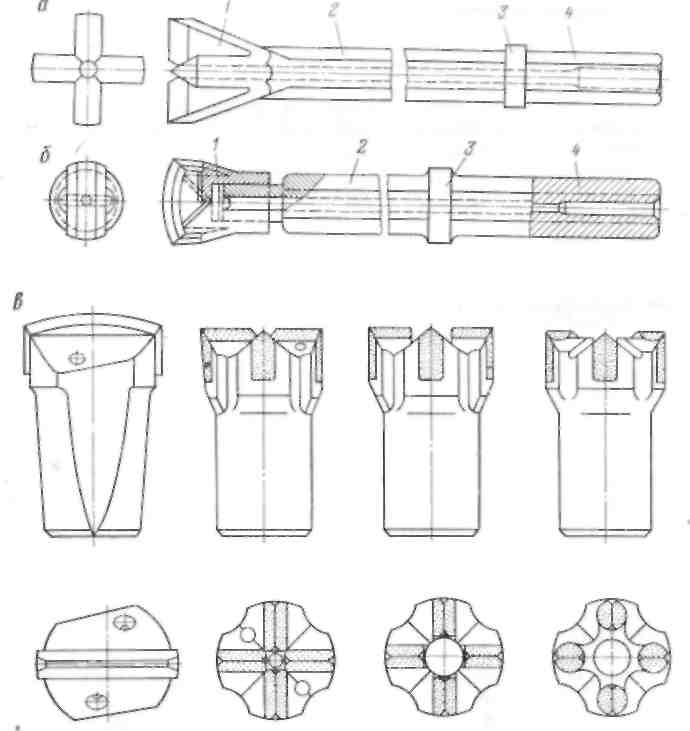

Рис. 33. Буровой
инструмент
65
3 Зак. 123
расход
буровой стали, увеличить производительность
труда, упростить снабжение бурами,
так как в забой доставляют только одни
коронки.
Для бурения различных горных пород разработано большое число форм буровых коронок (рис. 33,в)—однодолотчатых, двух-долотчатых, крестовых, а также типов буровых штанг.
При ударно-канатном бурении буровой снаряд наносит удары по забою скважины и разрушает лезвием долота породу. Буровой снаряд состоит из долота, штанги и канатного замка. При подъеме бурового снаряда и поворачивании его на некоторый угол (15—60°) происходит разрушение породы по всей площади забоя.
Ударно-вращательное бурение шпуров. Сущность этого способа бурения состоит в том, что поршень-боек наносит удары по непрерывно вращающемуся буру, который находится под осевым давлением. Этот способ характеризуется высокой скоростью бурения даже в очень крепких породах. Ударно-вращательное бурение шпуров производится в настоящее время высокопроизводительными бурильными машинами ударно-вращательного действия. В последних соединены два принципа разрушения горных пород: ударный и вращательный. Для этих машин характерно независимое вращение буровой штанги и нанесение по ней ударов с определенной частотой и энергией. Основными узлами буровых машин ударно-вращательного действия являются ударный механизм и вращатель, объединенные в одном корпусе.

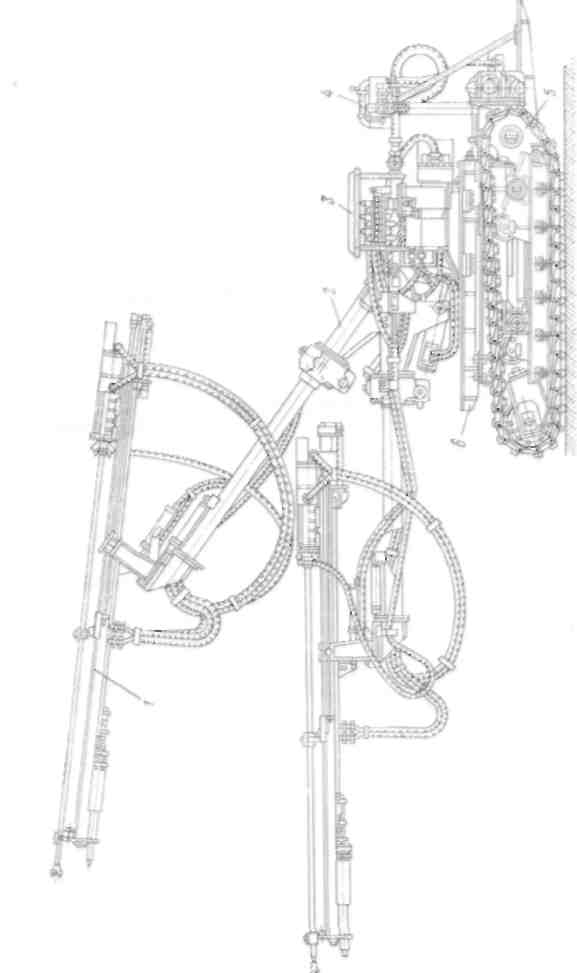

Самоходная бурильная установка СБУ-2М (рис. 34) предназначена для бурения шпуров в горизонтальных выработках высотой от 2 до 5 м в породах крепостью до 12. Бурильная установка состоит из следующих основных узлов: двух бурильных машин ударно-вращательного действия 1, двух манипуляторов 2, левой и правой верхних тележек 3, пульта управления 4, гусеничного хода 5 и левой и правой станин 6-
Машиностроительными заводами серийно выпускаются бурильные установки КБМ-3, БУЭ-1, БУЭ-3, БЕГ-2 и др.
