2. Предназначение
Гранулятор предназначен для гранулирования россыпчатых комбикормов для пти ,поголовья свиней, крупного скота и других жывотных.
Производительность гранулятора зависит от мощности двигателей, сорта комбикорма диаметра отверстий матрицы. Она находится в дяпазоне 9-12 т/ч.
Гранулятор PD-15 рекомендуется применять в комбикормовых заводах дл промышленного производства комбикормов или в кормоцехах животноводческих ферм.
3. Технические описание основных узлов гранулятора pd-15
3.1. Главные узлы гранулятора
На рис. 3.1. находиться техничная схема гранулятора вместе с главными узлами.
JW L Т
Рис.3.1. Общий вид гранулятора PD-15 и габаритное размеры
1.несущая рама, 2. корпус, 3. Римский винт для натягивания ремней, 4. Плита двигателя,
5. Двигатель, 6. Кондиционер, 7. Дозатор.
Комплетный гранулятор состоит из:
- грануляционного пресса (гранулятора)
- кондиционера
- дозатора
Гранулятор приводится с двумя двигателями мощности:2 х55кВ, 2 х75 кВ, или 2 х90 кЕ Двигатели посажены на оклонительных плитах. Благодаря тому сущестуем возможное натягивания приводных ремни при помощи римских винтов.
На верхней плите корпуса гранулятора встроено кондиционер, который привс электродвигателем мощности 11 кВ/1000 обр/мин. Над кондиционером нахс щнековый дозатор с безступенчатой сменой оборотов шнека (смена производительно 3.2. Грануляционный пресс (гранулятор)
На рисунке 3.2. представлено консрукционную схему гранулятора F Главной частью гранулятора является корпус 20 который содержит гильзу 20 а вм< втулками подшипников скольжения. В этих подшипниках осажен главный вал 19. Во І нормальной работы гранулятора вал 19 не вращается. На вале 19 осажена на подшиг 22 и 27 несущая втулка с диском 26. С левой стороны втулки 26 осажен ременный ші который приклеплён болтами 24. С правой стороны втулки 26 осажена матриь Матрица прикреплена к диску болтами и дополнительно зажимным кольцом 35. Гл; вал 19 с правой стороны имеет диск в котором осажены комплетные ролики. На конце 19 находится корпус 14 срезного штифта 17. Штифт 17 не позваляет на вращение вал В случай , если в матрицу попадает металическая часть, наступает сблокирование рс с матрицей, наступает срезание срезного штифта 17. Главный вал 19 начинает враи В это время корпус 14 нажимает конечный выключитель, который выключает п гранулятора, кондиционера и дозатора.
На конце вала 19 осажено головку 4 центральной смазки. Головка (рис.3.3.) предназн для смазки твёрдой смазкой главных подшипников (22 и 27) гранулятора и подшип роликов. К головке 4 подключено смазочный насос с двигателем, который автомату подаёт смазку к подшипникам.
Во всех грануляторах типа PD-15, выпуска от начала 2010г. внедренно си контролирования колическтва смазки направляемой в каждый определённый ниже пу установках течения смазки встроено расходомеры. Они определяют каличество сма обёмном виде) добавляемой в данный подшипник, в определённое время. Контролир смезывание четырех смазочных пунтов:
- два гланые подшипники гранулятора
- подшипники в двох роликах
Цифровый указатель, встроен в щит управления гранулятора, или в двери электроі питания гранулятора, делает возможным:
определение количества смазки, направляемой отдельно в каждый пункт, считая от какого п момента в прошлом времени до сих пор, без возможности снимания показаний счётчика любое время.
определения каличества смазки в определённое время, (начиная от последнего снятия показаний до сих пор).

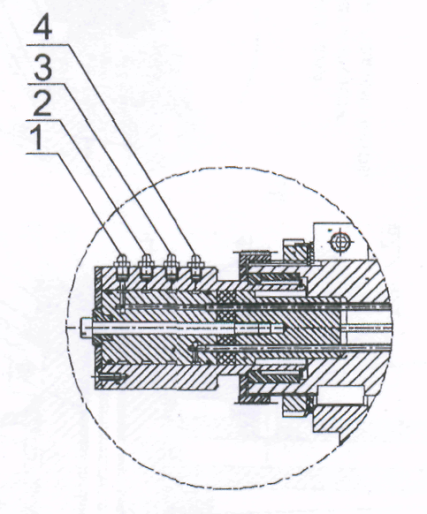

Рис. 3.3. Схема расположения маслёнок центральной смазки гранулятора PD-15
1. Смазка подшипников ролика левого;
2. Смазка главного подшипника переднего несущеей втулки;
3. Смазка подшипников ролика правого;
4. Смазка главного подшипника заднего несущей втулки.

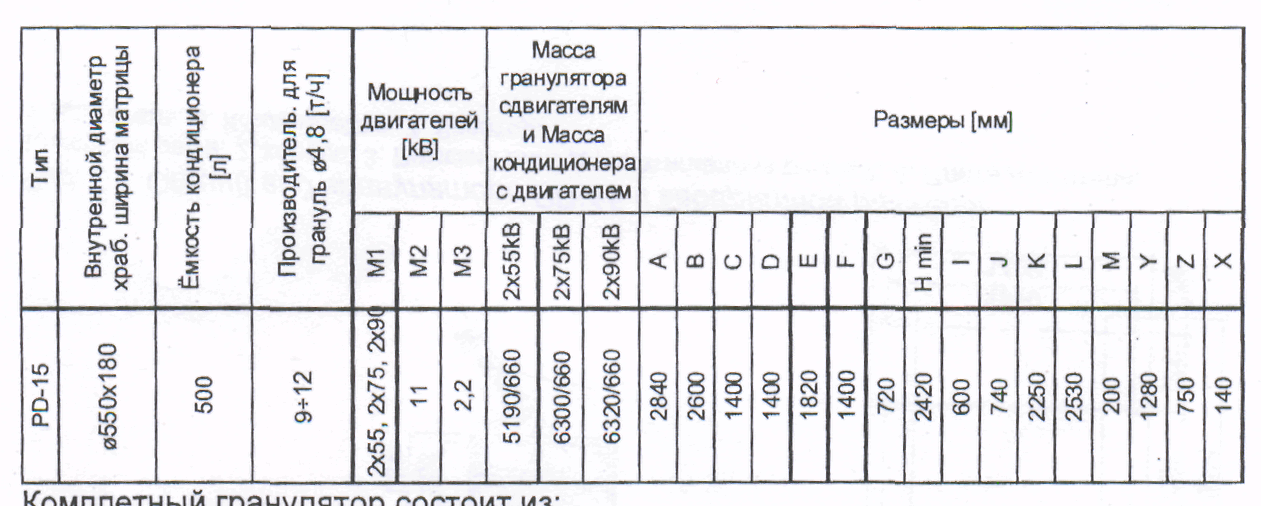

Таблица 3.1. Техническое данные грануляторов
Параметры |
Единица |
РОИ 5 Мощность двичателей |
||
Мощность электродвигателей |
кВ/обр/мин |
2x55x1000 |
2x75x1000 |
2x90x1000 |
Производительность для гранулята , . -..04,8, на базе пшеницы с паром . ' |
т/ч |
8+12 |
9+16 |
10+16 |
Передача |
- |
ремённая |
||
Защита перед перегрузкой 7 |
- |
срезный штифт |
||
Габаритные размеры ширина х высота х глубина |
мм |
2600х2420х 2840 |
2700х2420х 2900 |
2900х2420х 3100 |
Размеры роликов Внешний диаметр х рабоч.ширина ' |
мм |
0258x184 |
||
Размеры матрицы Внешний диаметр х рабоч.ширина |
мм |
0550x180 |
||
, -Масса гранулятора/ электродвигатель |
кг/кг |
4840/1070 |
4840/1460 |
4840/1480 |
-9-
3.3. Шнековый дозатор
Конструкционная схема дозатора представлена на рис. 3.4. Узлом дозирования явяляеті шнек 2 ведомый моторедуктром 12. Двигатель моторедуктора получает питание І преобразователя частоты, который позваляет на безступенчатую смеі производительности. Смесь попадает в дозатор впускном длительном отверствием W1, выходит из дозатора выпускном каналом \/У2-прямо в кондиционер. Шнек находится цилиндре, осажен в двох качающихся подшипниках 17. Комплетный дозатор крепите прямо на кондиционере. Спецификация деталей дозатора находится вместе со схемой І-рис. 3.4.
3.4. Кондиционер
Техническое описание

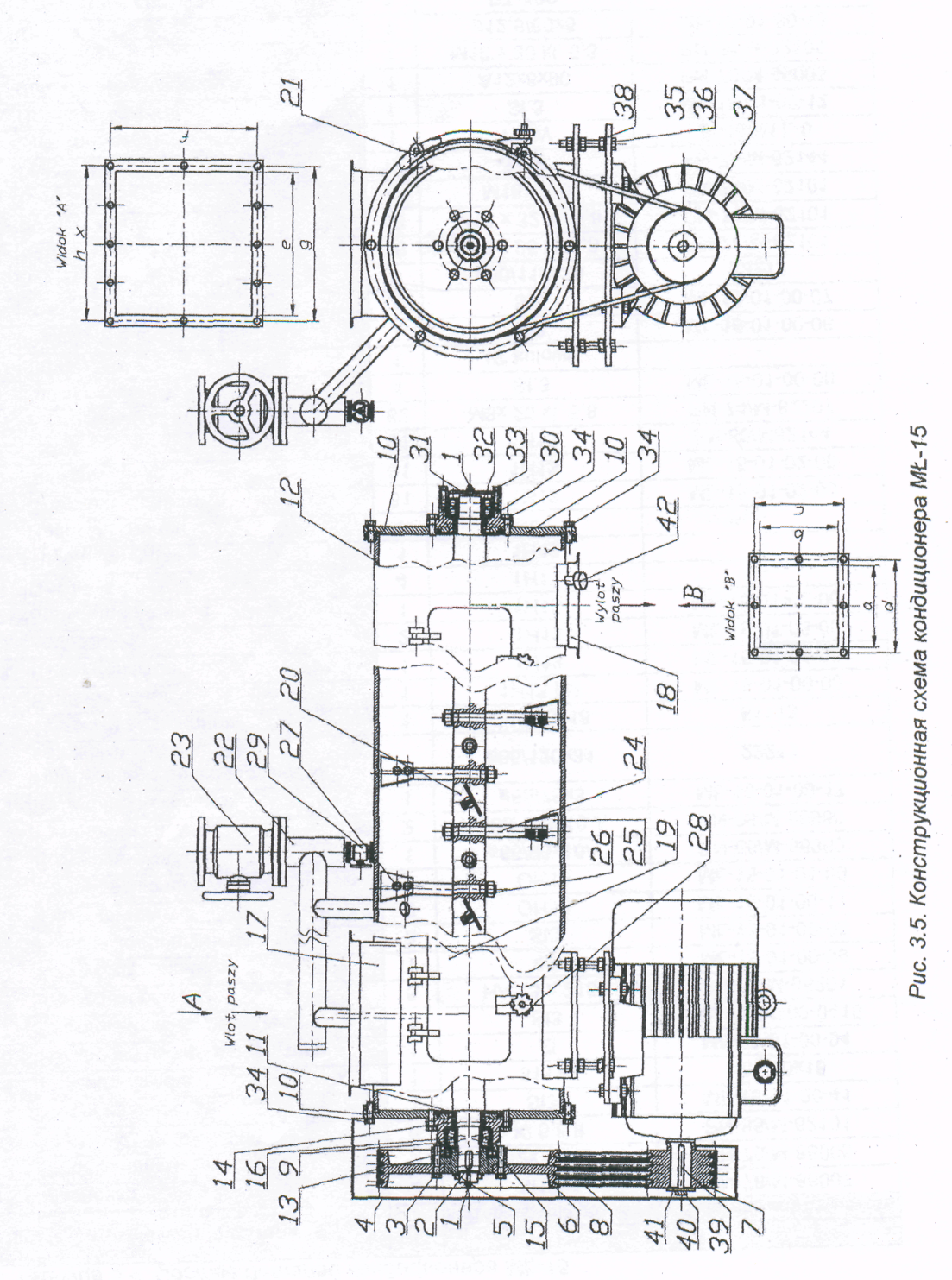

Кондиционер в общем виде представлено на рис. 3.5.
Кондиционер представляет собой шнековой транспортер лопастной. Состоит он и внешнего кожуха в форме цилиндра в котором вращается вал снабженный лопастями.
Лопасти, благодаря угловой установке, вызывают движение в цилиндре. Впуском цилиндр является впускной потрубок в форме прямоуголника с рамкой, который соединяется выпускном каналом дозатора.
Выпуск кондиционера представляет собой прямоугольный патрубок сделаны из угольнйкоі и листовой стали.
Цилинр обладает впусками водяного пара, воды и жира. Все эти агенты могут выступаті вместе или отдельно.Температура выпадающего корма (в случае прибавки пара измеряется термометром датчик которого помещено в выпускном канале. Оснащена кондиционера термометром реализуется по стандарту.
Составление деталей кондиционера представлено в таблицы 3.3. Основные данные кондиционера находятся в таблицы 3.4.
Таблица 3.4. Состав деталей кондиционера Mt-15
Нр, |
Название деталя |
Шт. |
Mt-15 |
|
Материал или розмерь |
Нр. деталя или стандарта |
|||
.1. |
Маслёнка |
2 |
М10х1 |
PN-76/M-86007 |
2. |
Шпонка призматическая |
1 |
12x8x50 |
PN-70/M-85005 |
3. |
Болткл М10Х35 |
6 |
КІД8ІІ |
PN-85/M-82101 |
4. |
Кожух привода |
1 |
St3S |
Mt-1 5-01-00-41 |
5., |
Ступица шкифа |
1 |
51113 |
065/90x18 |
6. |
Ремённый шкиф гранулятора |
1 |
ZI |
Mt-1 0-01-00-04 |
7. |
Ремённый шкиф двигателя |
1 |
St3 |
Mt-15-01-00-0415 |
8. |
Клиновый ремень |
5 |
НА 13x2150 |
PN-66/M-85201 |
9. |
Корпус подшипника |
1 |
45 |
Mt-15-01-00-09 |
10. |
Кришка кондиционера лева |
2 |
St3 |
Mt-1 5-01 -00-03 |
11. |
Диск лабиринта |
2 |
ОН13 |
Mt-1 5-01 -00-11 |
12. |
Цилиндер кондиционера |
1 |
ОН13 |
Mt-15-01-01-00 |
13. |
Резиновая набивка |
1 |
065/90x1 ОА |
PN-66/M-86960 |
14, |
Резиновая набивка |
2 |
080/100x10 А |
PN-66/M-86960 |
15, |
пружинящее кольцо |
1 |
065/75x3 |
Mt-1 0-01 -00-1 7 |
16. |
Подшипник с бочкообразными роликами |
1 |
065/120x31 |
22213 |
16а. |
Опорный подшипник |
1 |
065/90x18 |
51113 |
17, |
Входной канал |
1 |
1H13N9 |
Mt-15-01-00-00 |
18. |
Выходной канал |
1 |
1Н13 |
Mt-15-01-01-00 |
19. |
Кришка |
2 |
1Н13 |
Mt-15-01-03-00 |
20. |
Вал кондиционера |
1 |
1Н13 |
Mt-1 5-01-02-00 |
21. |
Петля , |
4 |
1Н13 |
_ |
22. |
Труба для пары |
1 |
1Н13 |
- |
23. |
Паровый клапан |
1 |
- |
- |
24. |
Стержень лопасти |
31 |
1Н13 |
МЫ 5-01-02-00 |
25. |
Лопасть |
31 |
1Н13 |
Mt-1 5-01-02-00 |
26, |
Гайка |
31 |
1Н13 |
PN-86/M82144 |
27. |
Утопленный винт |
62 |
M8x25kl. 5,8 |
PN-74/M-82207 |
28. |
Гайка люка |
4 |
St.3 |
Mt-15-01-00-00 |
29. |
Кран |
1 |
!4" kulowy |
- |
30. |
Корпус подшипника I . |
1 |
St3 |
Mt-1 5-01 -00-06 |
31. |
Кожух подшипника |
1 |
St3 |
Mt-1 5-01 -00-07 |
32. |
Качающийся подшипник |
1 |
060/110x28 |
22212 |
33. |
Болт |
16 |
M 8x25kl. 5,8 |
PN-74/M-82101 |
34. |
Болт |
18 |
M12x32kl. 5,8 |
PN-74/M-82101 |
35. |
Болт |
4 |
M16X120 |
PN-74/M-82101 |
36. |
Гайка |
12 |
M16 |
PN-75/M-82144 |
37. |
Электродвигатель |
1 |
11kW |
SM60ML-6 |
38. |
Плита двигателя |
1 |
St.3 |
Mt-15-01-00-12 |
39. |
Шпонка призматическая А |
1 |
A1 2x8x90 |
PN-70/M-85005 |
40. |
Болт |
1 |
M12X30W. 5,8 |
PN-74/M-82101 |
41. |
Шайба |
1 |
012,5/60x6 |
Mt-15-01-00-13 |
42. |
Датчик температуры |
1 |
PT-100 |
- |
Техническая характеристика кондиционера
Таблица 3.5. Основные технические данные кондиционера ML-15
Нр: |
Параметры тип |
един, измер. |
МЫ 5 |
1 . |
Производительность |
т/ч |
16 |
f24! |
Рабочая длина кондиционера |
мм |
2500 |
3 |
Полная длина кондиционера |
мм |
2800 |
4 |
Высота (от уровня впуска до выпуска) |
мм |
575 |
5 |
Каличество лопасти/рассояние/длина |
мм |
31/80/205 |
6 |
Диаметр кондиционера |
мм |
500 |
7 |
Каличество /размеры ремени |
шт/мм |
5/НА2150(13х8) |
8 |
Тип двигателя |
- |
Sg160L-6 |
*-'$; |
Мощность двигателя/обороты |
кВт/об/мин |
11/1000 |
10 |
Габаритные розмеры 1. длина 2. ширина 3. высота |
мм мм мм |
2800 920 575 |
11 |
Масса полная |
кг |
660 |
