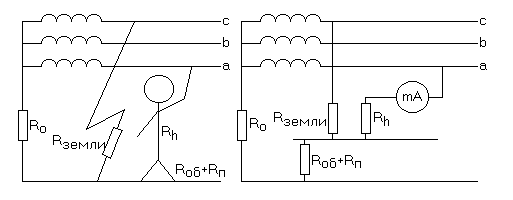

З адание 4.
Rземли=0 Rэ=Rh+Rоб+Rп
U=11,9
В
|
|
Измерение |
Расчет |
Rоб+Rп=R1=1,2 кОм |
Ih1= |
5 mA |
5,2 mA |
R2=13 кОм |
Ih2= |
0,8 mA |
0,84 mA |
R3= 150 кОм |
Ih3= |
0,08 mA |
0,079 mA |
0 |
Ih4= |
9 mA |
10,8 mA |
Вывод: На тяжесть поражения током влияет много факторов. влажность в помещении уменьшает сопротивление полов и обуви, эмоциональное состояние человека тоже влияет на тяжесть поражения током, повреждение кожного покрова уменьшает сопротивление человека, диэлектрический коврик и перчатки значительно увеличивают сопротивление и являются надежной защитой в сетях с напряжением до 1000 В.

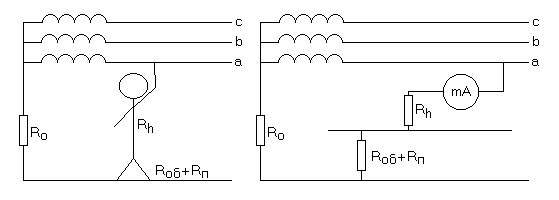

Задание 5.
R
земли=0
Rэ=Rh+Rоб+Rп
U=6,8 В
|
|
|
Измерение |
Расчет |
Rоб+Rп=R1=1,2 кОм |
=> |
Ih1= |
2,7 mA |
2,95 mA |
R2=13 кОм |
=> |
Ih2= |
0,5 mA |
0,48 mA |
R3= 150 кОм |
=> |
Ih3= |
0,05 mA |
0,045 mA |
0 |
=> |
Ih4= |
5,2 mA |
6,1 mA |
Вывод: На тяжесть поражения током влияет много факторов. влажность в помещении уменьшает сопротивление полов и обуви, эмоциональное состояние человека тоже влияет на тяжесть поражения током, повреждение кожного покрова уменьшает сопротивление человека, диэлектрический коврик и перчатки значительно увеличивают сопротивление и являются надежной защитой в сетях с напряжением до 1000 В. В случае заземленной нейтрали поражение током более существенно.
Задание 6.
|
0 |
R1=1,2 кОм |
R2=13 кОм |
R3=150 кОм |
0 |
5,5 mA |
5,5 mA |
5,5 mA |
5,5 mA |
R1=1,2 кОм |
8,75 mA |
4,75 mA |
3 mA |
2,5 mA |
R2=13 кОм |
8,75 mA |
3 mA |
1,1 mA |
0,5 mA |
R3=150 кОм |
8,75 mA |
2,5 mA |
0,5 mA |
0,01 mA |
Вывод: На тяжесть поражения током влияет много факторов. влажность в помещении уменьшает сопротивление полов и обуви, эмоциональное состояние человека тоже влияет на тяжесть поражения током, повреждение кожного покрова уменьшает сопротивление человека, диэлектрический коврик и перчатки значительно увеличивают сопротивление и являются надежной защитой в сетях с напряжением до 1000 В. В случае заземленной нейтрали поражение током более существенно.
