Вопросы.

1. Как связаны между собой линейное и фазовое напряжения при соединении генератора и приемника "звездой”?

Линейное напряжение - это напряжение между фазами. Фазное напряжение - это напряжение между фазным и нейтральным проводом, .

2. U < 300 В. Какой ток опаснее для человек4а - переменный или постоянный?

Для человека переменный ток опаснее.

3. Чему равен пороговый неотпускающий ток при f=50 Гц?

Пороговый не отпускающий ток при f=50 Гц равен .

4. Что такое напряжение прикосновения? На какое среднее время в течение суток рассчитано это прикосновение? Чему равны наибольшие допустимые значения напряжения при­косновения Unp и тока Ih, проходящего через человека, при нормальном режиме работы электроустановки переменного тока 50 Гц?

Напряжение прикосновения называется напряжение между двумя точками цепи тока, которых одновременно касается человек (ГОСТ 12.1.009-76). В течении суток человек может выдерживать прикосновение в течении 10 мин. U_пр<2 В, I<0,3 А.

5. Через какие элементы линии электропередачи происходит утечка тока на землю? стр.7 Какова в соответствии о правилами ПУЭ минимальная величина сопротивления изоляции линии электропередачи? стр.7 Как изменяется комплексное сопротивление изоляции с увеличени­ем длины линии электропередачи и почему?

Минимальное сопротивление изоляции линии электропередачи не менее 0,5 МОм. Утечка тока на линии происходит в точках касания провода с изоляцией, опоры, воздух. Емкостное сопротивление Х_с изоляции тем больше, чем меньше емкость системы провод земля.

6. Как уменьшить емкостную составляющую тока утечки на, землю при нормальной работе сети трехфазного тока? Как рассчитать величину компенсирующей индуктивности?

Включить в нейтраль катушку индуктивности (компенсирующий реактор), .

7. Какие причины вызывают ускоренное старение изоляции (из полимерных материалов, фарфора и т.п.)?

Нагревание рабочими и пусковыми токами, токами к.з., теплом от посторонних источников тепла, динамические усилия, воздействие электромагнитных полей, взывающих ионизацию газовых включений, механические повреждения, влажный и мокрый воздух, пыль и химически активная среда.

9. В чем заключается разница между нулевым защитным (Н3) u нулевым рабочим (HP) проводниками? Приведите поясняющую схему.

Нулевым защитным проводом называется проводник, соединяющий зануленные части с заземленной нейтральной точкой обмотки источника тока или ее эквивалентом. Нулевой рабочий провод используют для питания током электроприемников и соединяют с заземленной нейтралью, трансформаторов или генераторов.

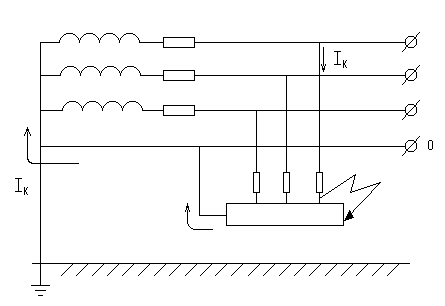

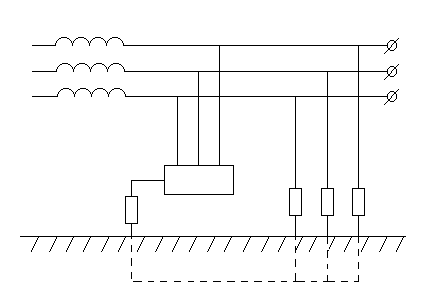

10. В чем заключается разница между защитным занулением и защитным заземлением? Приведите поясняющие схемы

Защитное заземление - преднамеренное электрическое соединение с землей или ее эквивалентной металлическими не токоведущими частями которые могут оказаться под напряжением. Оно осуществляется путем соединения с заземленными металлическими частями корпуса оборудования, которые в нормальных условиях не находятся, но могут находиться под напряжением. Защитное зануление - преднамеренное соединение с нулевым защитным проводом металлических не токоведущих частей, которые могут оказаться под напряжением. Защитное зануление применяются в 3^-х-фазных четырех проводных сетях с глухозаземленной нейтралью напряжением до 1000 В.

11.Что такое шаговое напряжение?

Под шаговым напряжением понимается напряжение между двумя точками удаленными на расстояние шага (0,8 м), на которых одновременно стоит человек. , где и - точки на которых стоит человек.

12. Для чего применяется выравнивание шагового напряжения?

Применяется контурное заземление с целью выравнивания потенциала.

13. Что такое выносное заземление?

Выносное заземление - это заземление, расположенное на некотором расстоянии от заземленного оборудования. Контурное заземление - заземление, расположенное по контуру вокруг заземленного оборудования на небольшом расстоянии друг от друга.

14. Что такое групповой заземлитель? В каких случаях применя­ются групповые заземлители?

Групповой заземлитель состоит из нескольких электродов расположенных следующим образом: а) в ряд; б) вертикальные электроды расположены по контуру; в) горизонтальные электроды расположенные параллельно на одинаковой глубине; г) горизонтальные электроды расположенные расходящимися лучами на одинаковой глубине.

15. В трехфазной сети с заземленной нейтралью произошло замыка­ние вследствие обрыва и падения на землю фазного провода С. Каков ток замыкания на землю? Каковы напряжения U_a и U_b исправных фаз А и В относительно земли? Чему равен ток через человека, коснувше­гося неповрежденной фазы А?

16. Какими могут быть значения электрического сопротивления че­ловеческого тела? [3], с.237, [7], с. 27. Для какой площади кон­такта тело - электрод даны эти значения? [20], с. 201. Какое зна­чение электрического сопротивления человеческого тела принимает при расчетах по электробезопасности?

При .

17. Классификация помещений по электробезопасности.

1.Помещение повышенной опасности. 2. Особо опасные помещения. 3. Помещения без повышенной опасности.

18. В помещениях бывают полы кирпичные, земляные, деревянные, металлические, цементные, покрытые линолеумом, асфальтом, биту­мом. Какие из этих полов считаются электропроводящими?

Металлические, земляные, железобетонные, кирпичные, цементные, битумные и асфальтные.

19. В сухом помещении цементный пол. Каков класс опасности по­мещения? Во влажном помещении (В > 75%) кирпичный пол. Каков класс опас­ности помещения?Каков класс опасности сырого помещения? Обратите внимание: электрическое сопротивление сухого пола приблизительно равно 220 кОм, а мокрого - 200 Ом

Класс опасности сырого помещения (В>75%) - помещение с повышенной опасностью. В сухих помещениях с цементным полом класс опасности - повышенная опасность. Во влажных помещениях с кирпичным полом класс опасности - повышенная опасность.

20. Характеристика 1-й, 2-й, 3-й, 4-й и 5-й квалификации. групп по ТБ. См. распечатку. На какую квалификационную группу по ТБ должен сдавать экзамен электромонтер, электросварщик?

1-группа элктробезопасности присваивается работникам, обслуживающим электроустановку, и не имеющим электротехнических знаний. 2-группа элктробезопасности присваивается работникам, обслуживающим электроустановку, и имеющими начальные электротехнические знания. 3-группа элктробезопасности присваивается работникам, обслуживающим электроустановку, и имеющими электротехнические знания, а также знающие ТБ, 4-группа элктробезопасности присваивается работникам обслуживающим электроустановку, имеющими электротехнические знания, знающие ТБ, а также умеющие оказывать первую помощь, 5-группа элктробезопасности присваивается работникам обслуживающим электроустановку, имеющими электротехнические знания, умеющие оказывать первую помощь, а также знают все правила ТБ.

21.Каковы правила электробезопастности при сварочных работах? Какие средства индивидуальной защиты использует электросварщик?

Правила электробезопасности при сварочных работах: 1) привести в порядок одежду, 2) осмотреть рабочее место, 3) вытереть насухо пол, 4) проверить целостность кабелей, 5) держать руки, одежду, обувь всегда сухими.
