Проведите сравнительную характеристику спектральной эффективности различных типов цифровой модуляции, используемых в радиорелейных и спутниковых системах передачи.

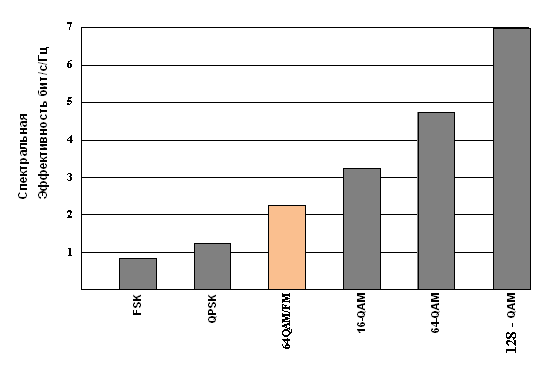

На следующем рис.3.2 представлено сравнение спектральных характеристик телекоммуникационной системы при применении различных типов цифровой модуляции.
Рис. 3.2. Сравнение спектральной эффективности телекоммуникационной системы при применении различных типов цифровой модуляции.
Назовите и поясните критерии помехоустойчивости телекоммуникационных каналов фиксированной связи.
Помехоустойчивость noise-immunity - это способность системы эффективно функционировать, обеспечивая заданное качество связи в условиях воздействия шумов и непреднамеренных помех.
Повышение помехоустойчивости обеспечивается как путем увеличения мощности передаваемых сигналов, так и за счет других методов, например, выбора оптимальной структуры сигналов и методов модуляции или кодирования, введения избыточности в передаваемый сигнал.
3.5.1. Телекоммуникационные каналы фиксированной связи
Для телекоммуникационных каналов фиксированной связи длиной 2500 км, таких как медных кабельных каналов, спутниковых, тропосферных и радиорелейных линий связи величина вероятности битовых ошибок BER не должна превышать:
10-6 – 10-7 в течение не менее 80% времени любого месяца
10-4 в течение не более 0,3% времени любого месяца
10-3 в течение не более 0,01% времени любого месяца года.
Состояние канала связи при вероятности ошибки BER10-3 называется прерыванием канала связи и относится к так называемым кратковременным прерываниям, длительность которых не превышает 10 с.
Дайте характеристику критериев помехоустойчивости спутниковых цифровых систем передачи вещания стандарта dvb-s.
3.5.5. Системы спутникового цифрового вещания. Критерий - отношение сигнал/шум.
Допустимое максимальное отношение сигнал/шум для спутникового канала цифрового телевизионного вещания (при FEC, RS 204, 188) QPSK) изменяется от 6,6 дБ для FEC=1/2 до 10,9 дБ при FEC=7/8. При этом для обеспечения требуемого качества сигнала приема цифрового ТВ передаваемого методом MPEG-2 или MPEG-4, модемы, входящие в состав земной станции передачи/приема цифрового ТВ, должны иметь вероятность ошибки в линейном тракте на выходе декодера Витерби лучше BER=2 10-4 , а на выходе декодера Рида-Соломона - BER=2 10-10…-13.
При расчете энергетики линий должен также браться системный запас на искажения в спутниковом ретрансляторе и земной станции, равной 2 дБ.
Примечание:
Система внешнего кодирования (базируется на коде Рида-Соломона: к 188 битам добавляется 16 проверочных битов, что на приемной стороне позволяет исправлять до восьми ошибочных байтов в пределах каждого кодового слова длиной 204 байта), доводит частоту (вероятность ошибок на входе демультиплексора MPEG-2 до значений 10-11 (вероятность появления ошибок примерно один раз в час).
Среднеквадратичное значение коэффициента ошибок модуляции несущей MER должно быть не менее 35дБ.
