Размеры вентиляционных каналов из кирпича
Размер |
Площадь поперечного сечения канала. |
|
в кирпичах |
мм |
м3 |
1/2 • 1/2 |
140 •140 |
0,02 |
1/2 • 1 |
140 • 270 |
0,038 |
1 • 1 |
270 • 270 |
0,073 |
1 • 11/2 |
270 • 400 |
0,111 |
Таблица 11
Размеры вентиляционных каналов из шлакогипсовых и шлакобетонных плит. Площадь поперечного сечения канала, м2.
Размер b, мм |
Размер а, мм |
||
|
150 |
250 |
350 |
220 |
0,033 |
0,055 |
0,077 |
320 |
0,048 |
0,080 |
0,112 |
420 |
0,064 |
0,105 |
0,147 |
7.1.5. Диаметр канала круглого сечения, равновеликих прямоугольному по потерям на трение (эквивалентный), мм
(7.5)
где,
- размеры прямоугольного канала, мм/см
(см. табл. 10, 11).
7.1.6.
По номограмме рис 7.1. находим динамическое
давление
,
Па и удельные потери на трение
,
Па/м
В связи с тем, что номограмма составлена для круглых стальных воздуховодов, необходимо ввести поправку на шероховатость.
принимаем для
курсовой работы.
7.1.7.
Фактическое значение потерь давления
на трение равно
,
Па
где,
- длина участка, м.
7.1.8. Местные сопротивления вытяжного канала принимаются следующими:
входная жалюзийная решетка
;
поворот (колена) при переходе воздуха в вертикальный канал
;
тройник на проходе
;
тройник на ответвлении
;
зонт над шахтой
.
7.1.9. Потери давления, связанные с местными сопротивлениями, Па
(7.6)
7.1.10. Суммарные потери давления на участке, Па
(7.7)
7.1.11.
Сравнить гравитационное давление
с суммарными потерями давления. При
сравнении должно выполняться условие:
(7.8)
В случае невыполнения этого условия площадь сечения каналов необходимо увеличить и расчет повторить до выполнения условия (7.8). Результаты расчета сводим в таблицу 12.
Таблица 12
Аэродинамический расчёт вентиляционных каналов
№ канала |
Расход воздуха V м2/ч |
Длина участка L см |
Размер канала а, в, мм |
Площадь сечения канала fk м2 |
dэ мм |
Скорость воздуха м/с |
Удельные потери давления на трение R Па/м |
|
Потери давления на трение βRL Па |
|
Pдин Па |
Потери давления связанные с мест-ным сопротив-лениями Z Па |
Суммарные потери давления PRL+Z, Па |
Расчётное гравитационное давление Pгр Па |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |

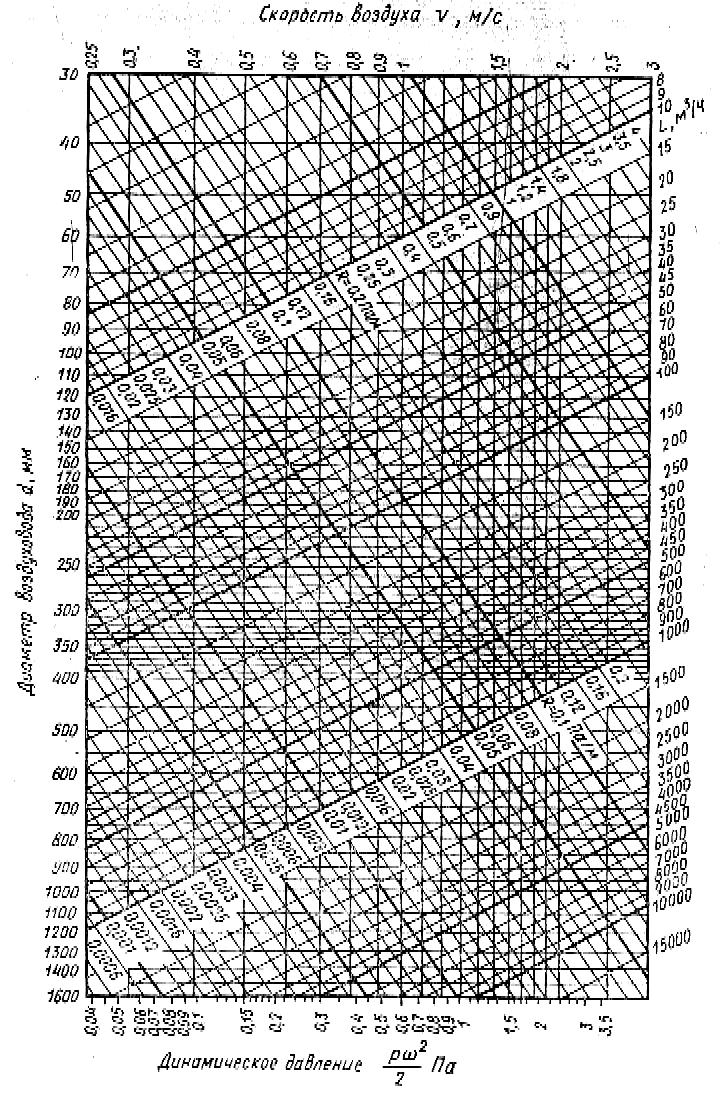

Рис. 7.1. Номограмма для расчета круглых стальных воздуховодов
Приложение №1

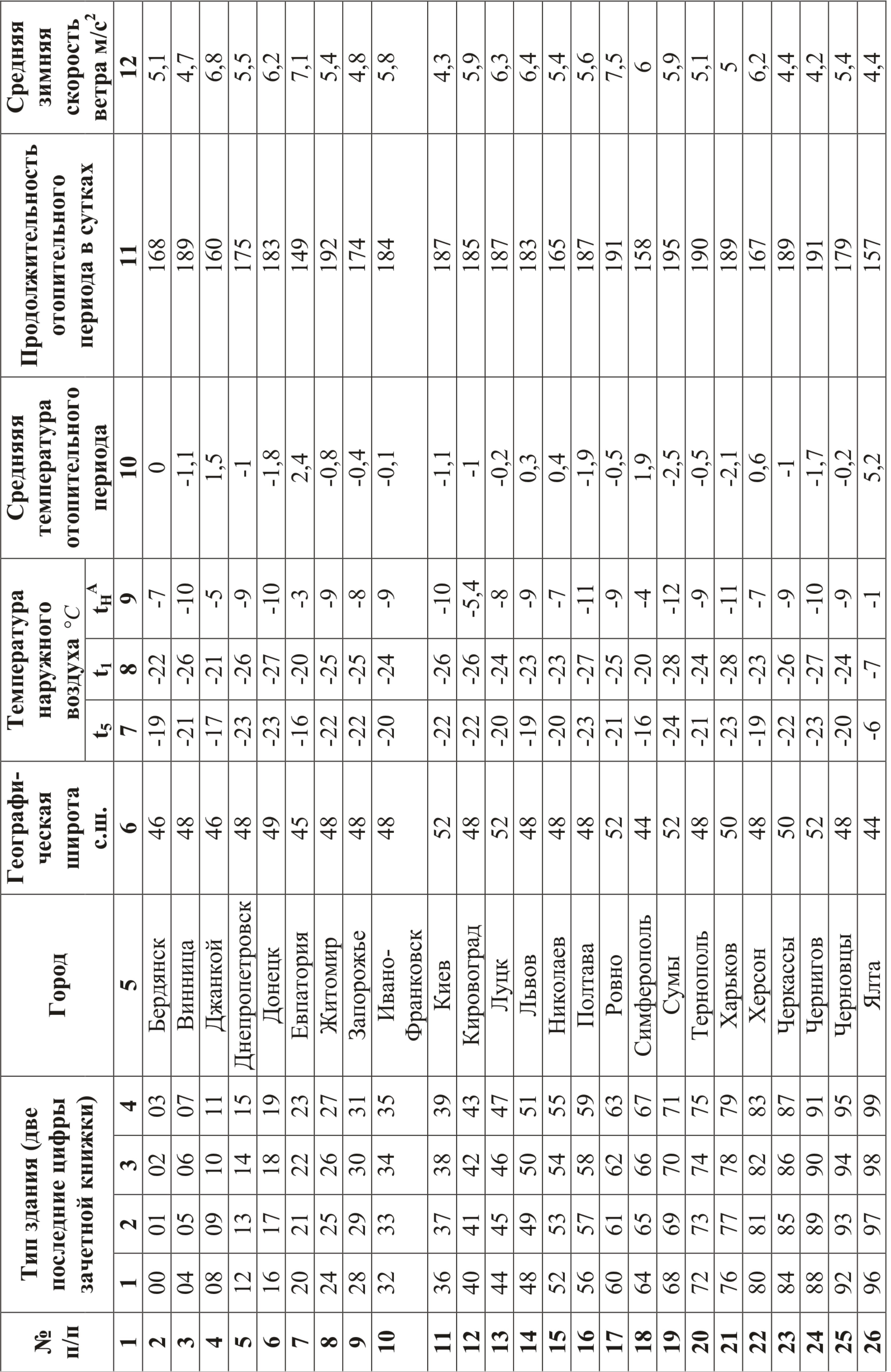

Район строительства и его характеристики
Приложение №2

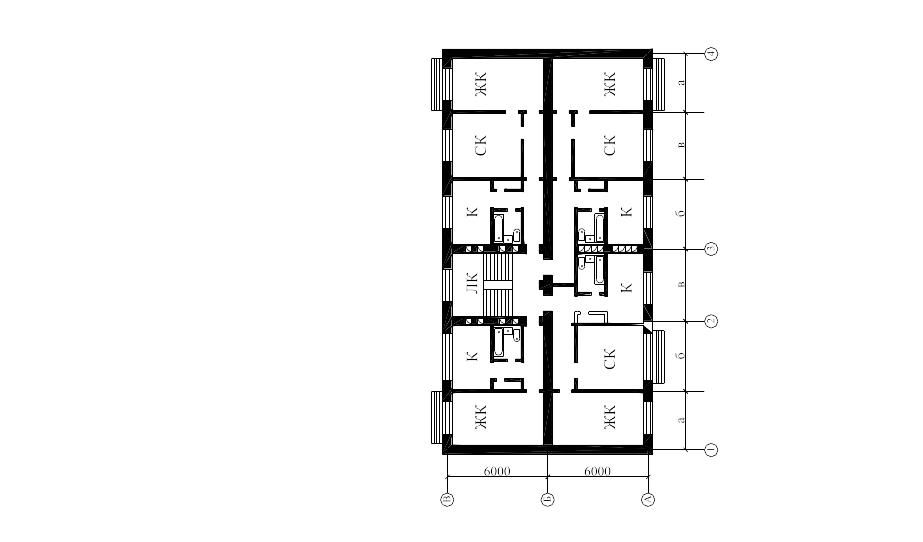

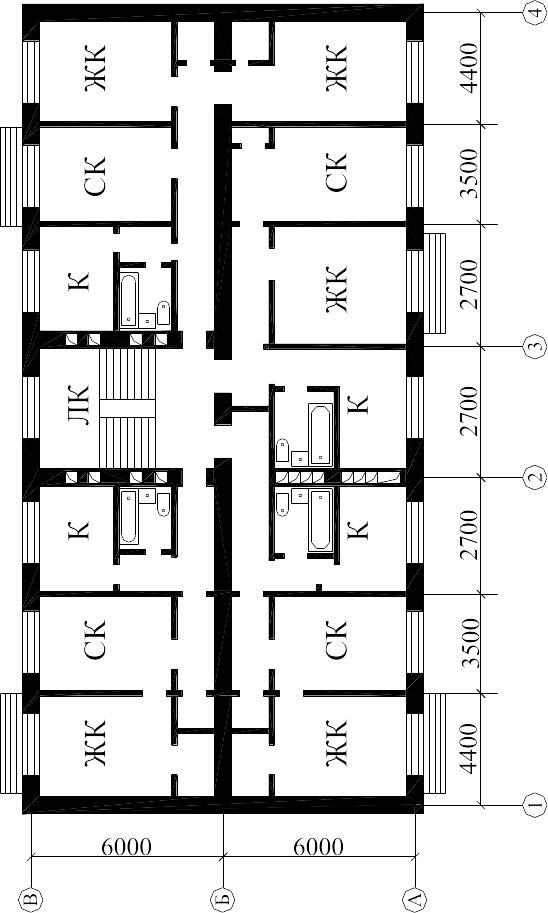

План типового этажа
1 тип здания
Продолжение приложения №2
План типового этажа
2 тип здания
Продолжение приложения №2
План типового этажа
3 тип здания
Продолжение приложения №2
План типового этажа
4 тип здания
Примечание к приложению №2
В графе 1, 2, 3 и 4 стоят две последние цифры зачетной книжки; они служат для выбора типа задания. Для студентов, у которых две последние цифры зачетной книжки находятся в графе 1, надо принять первый тип здания по приложению 2. Соответственно, если две последние цифры зачетной книжки в графе 2, то принимается второй тип здания и т. п.
Варианты строительных размеров зданий
Номер варианта |
Строительные размеры |
Высота этажа в чистоте, м |
Высота устья вентиляционной шахты, м |
|||||
a, м |
б, м |
в, м |
||||||
00 |
01 |
02 |
03 |
6,4 |
2,2 |
3,0 |
2,8 |
1,5 |
04 |
05 |
06 |
07 |
5,4 |
2,8 |
2,5 |
2,5 |
1,1 |
08 |
09 |
10 |
11 |
4,5 |
3,1 |
2,8 |
2,7 |
1,0 |
12 |
13 |
14 |
15 |
3,2 |
3,5 |
3,0 |
2,6 |
1,2 |
16 |
17 |
18 |
19 |
4,9 |
2,5 |
2,7 |
2,9 |
1,4 |
20 |
21 |
22 |
23 |
6,2 |
2,6 |
2,3 |
3,0 |
1,3 |
24 |
25 |
26 |
27 |
5,5 |
2,9 |
2,6 |
2,8 |
1,5 |
28 |
29 |
30 |
31 |
2,8 |
3,4 |
2,4 |
2,7 |
1,0 |
32 |
33 |
34 |
35 |
3,0 |
2,7 |
2,8 |
2,9 |
1,2 |
36 |
37 |
38 |
39 |
5,9 |
3,0 |
3,0 |
2,5 |
1,4 |
40 |
41 |
42 |
43 |
2,9 |
3,6 |
2,3 |
2,6 |
1,3 |
44 |
45 |
46 |
47 |
4,4 |
3,5 |
2,7 |
3,0 |
1,1 |
48 |
49 |
50 |
51 |
6,1 |
3,2 |
2,5 |
2,8 |
1,5 |
52 |
53 |
54 |
55 |
6,8 |
2,9 |
3,0 |
2,6 |
1,0 |
56 |
57 |
58 |
59 |
5,2 |
2,6 |
2,4 |
2,5 |
1,3 |
60 |
61 |
62 |
63 |
4,7 |
2,5 |
2,7 |
3,0 |
1,4 |
64 |
65 |
66 |
67 |
5,7 |
3,2 |
2,8 |
2,7 |
1,2 |
68 |
69 |
70 |
71 |
6,3 |
3,64 |
2,9 |
2,9 |
1,0 |
72 |
73 |
74 |
75 |
6,0 |
3,6 |
3,0 |
2,5 |
1,3 |
76 |
77 |
78 |
79 |
5,0 |
2,9 |
2,3 |
3,0 |
1,4 |
80 |
81 |
82 |
83 |
3,6 |
2,8 |
2,8 |
2,9 |
1,5 |
84 |
85 |
86 |
87 |
4,3 |
3,6 |
3,0 |
2,5 |
1,1 |
88 |
89 |
90 |
91 |
3,8 |
3,1 |
2,5 |
2,6 |
1,0 |
92 |
93 |
94 |
95 |
4,6 |
3,0 |
2,9 |
2,8 |
1,2 |
96 |
97 |
98 |
99 |
5,1 |
3,3 |
2,7 |
2,5 |
1,3 |
