3.2.1. Заполняют первые четыре графы таблицы гидравлического расчета (см. Табл. 8)

Расход воды определяют по тепловой нагрузке и разности температур теплоносителя в системе.

, (3.1)

где - тепловая нагрузка на участке, Вт;

- удельная теплоемкость воды, равная 4,19 ;

- разница температур теплоносителя на входе в систему и на выходе из нее, которую для двухтрубных систем рекомендуется принимать равной 20, а для однотрубных - 25 или 30.

3.2.2. Определяют расчетное циркуляционное давление по формуле:

, (3.2)

Здесь величина давления, создаваемого элеватором, принимается по формуле (4.4). Естественное давление, возникающее вследствие остывания воды в приборах, определяется по формуле:

(3.3)

где, - тепловая мощность нагревательного прибора, Вт;

- вертикальное расстояние от оси рассматриваемого прибора до оси элеватора;

- расход теплоносителя по стояку, кг/ч, определяемый по формуле:

, (3.4)

Естественное циркуляционное давление от остывания воды в трубах принимается по графику 3, с 192 [л.7]. В однотрубной системе с нижней разводкой величина берется с коэффициентом Б=0,4, при верхней разводке Б=1.

3.2.3. Определяют ориентировочные удельные потери давления на трение на 1 м длины кольца по формуле:

, (3.5)

где, - доля потерь давления на трение, принимается для систем с естественной циркуляцией равной 0,5, для систем с искусственной циркуляцией равной 0,65;

- расчетное циркуляционное давление, Па;

- сумма длин, рассчитываемых участков, м.

3.2.4. По заданным расходам на участках и по величине подбирают по номограмме (рис. 3.3) возможные диаметры труб

Для этих диаметров при данных расходах устанавливают фактические удельные потери давления на трение 1 м длины участка . Значение и соответствующую этому режиму скорость движения воды и заносят в графы 6 и 7 табл. 8. Определяют общие потери на трение по всей длине участка и результат заносят в графу 8 табл. 8.

Определяют потери давления в местных сопротивлениях. Вначале устанавливают перечень местных сопротивлений на каждом участке и в зависимости от диаметра принимают значение коэффициентов местных сопротивлений по табл. 5/Л Богослов, Л 2/. Сумму коэффициентов местных сопротивлений на каждом участке заносят в графу 9 табл. 8.

Таблица 8

Гидравлический расчет теплопроводов

№ участка	Q, Вт	G кг/ч	L м	Данные предварительного расчета							Данные окончательного расчета
				d м	v м/с	R Па/м	Rl Па	Σξ	Z Па	Rl+Z Па	d м	v м/с	R Па/м	Rl Па	Σξ	Z Па	Rl+Z Па
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18

По скорости v, пользуясь номограммой (рис. 3.3) определяют значение динамического давления, умножая которое на сумму коэффициентов местных сопротивлений, получают потери давления в местных сопротивлениях на рассчитываемом участке Z, значения которых записывают в графу 10 табл. 8. Зная -1 и 2 на каждом участке, определяют суммарные потери давления на всех участках циркуляционного кольца системы г.ц.к.

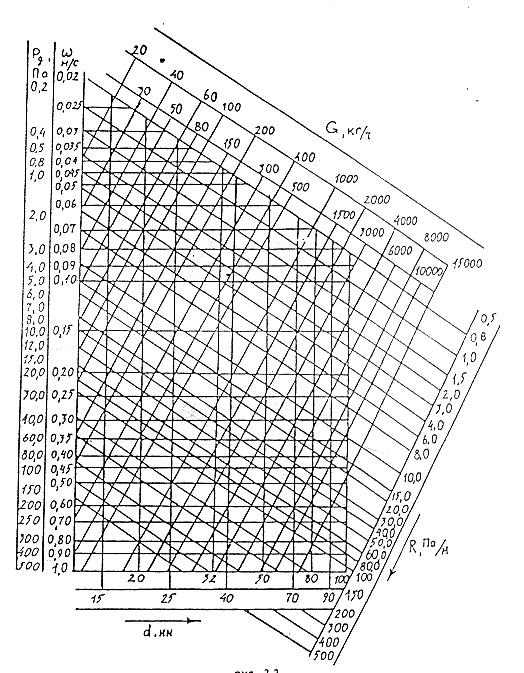

Рис .3.3. Номограмма для определения диаметра трубопроводов систем отопления
