3. Проектирование системы отопления
Результатом выполнения этого раздела должно быть размещение отопительных приборов на планах этажей и расчет их поверхности нагрева, трассировка и конструирование трубопроводов системы водяного отопления, размещение запорно-регулирующей арматуры и гидравлический расчет системы.
Конструирование системы отопления
Конструирование системы отопления начинается с размещения на планах здания во всех отапливаемых помещениях нагревательных приборов. Их следует располагать под световыми проёмами, при этом совпадение вертикальных осей прибора и оконного проема для жилых зданий по условиям унификации элементов системы отопления не является обязательным. Нагревательные приборы лестничных клеток – рециркуляционные воздухонагреватели или конвекторы типа «Аккорд».

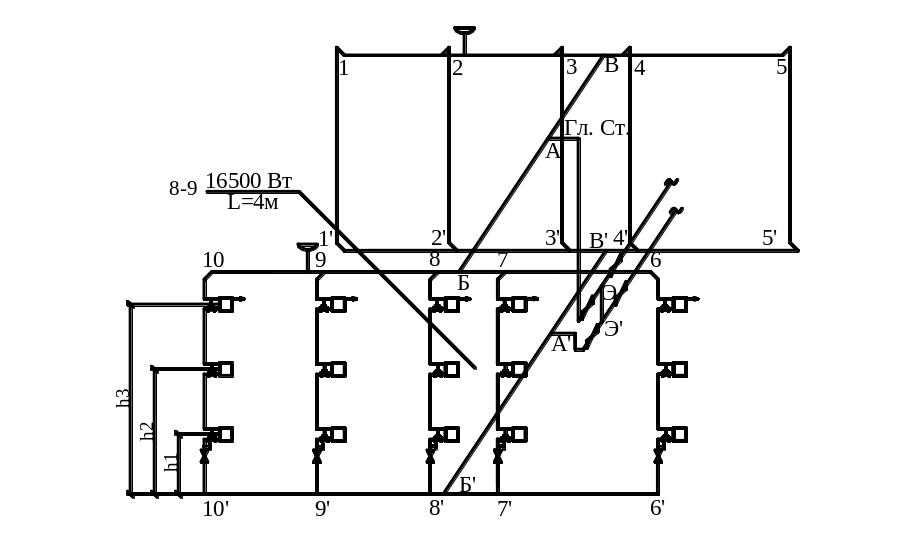

Рис. 3.1. Варианты схемы однотрубной проточно-регулируемой системы отопления с верхней разводкой.

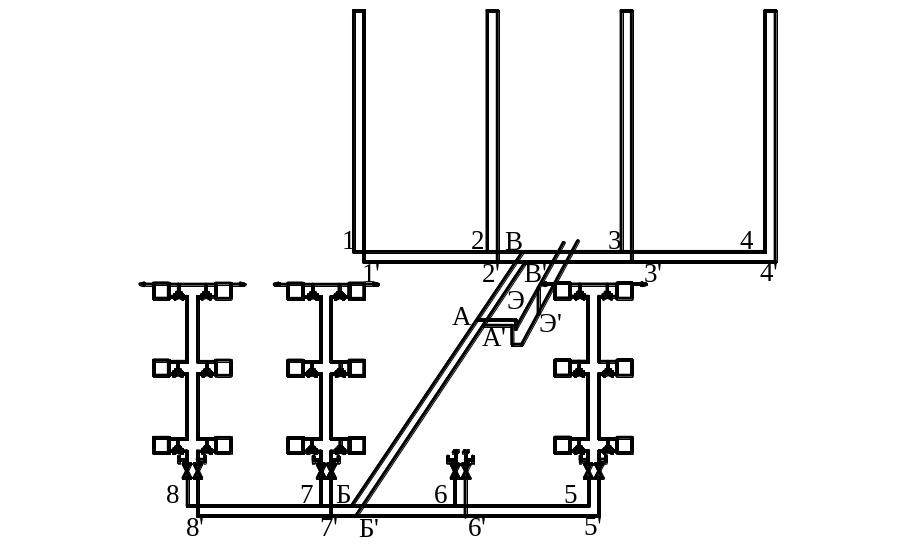

Рис. 3.2. Варианты П-образной системы отопления.
В жилых зданиях применяются, как правило, системы с вертикальными стояками. Поэтому, возле каждого вертикального ряда нагревательных приборов размещается вертикальный стояк для подачи теплоносителя. Присоединение приборов к стояку осуществляется подводками, длина которых составляет 350-400 мм.
При размещении стояков в помещениях с двумя наружными стенами стояки располагаем ближе к углу для предохранения его от отсырения. Лестничные клетки оборудуем обособленными стояками. Водонагреватели располагаем при входе на лестничную клетку. Для однотрубной системы с нижней разводкой стояки к подающей и обратной магистрали присоединяются в подвале. Систему отопления выполняем отдельно на две пофасадные части. Пофасадные части делим на два крыла. Для полного графического изображения системы отопления чертим, план типового этажа, на который наносим нагревательные приборы, стояки, план подвала с разводкой обратных магистралей.
На основании планов вычерчивается аксонометрическая схема системы отопления. На данной схеме, кроме трубопроводов и нагревательных приборов, указываем расположение и тип регулирующей арматуры, воздухоотводчики, направление и величину уклонов трубопроводов, компенсирующие устройство и теплоизоляцию.
Все стояки в плане и аксометрии нумеруются.
Для гидравлического расчета трубопроводов над всеми нагревательными наборами указываем их тепловую нагрузку, которая затем суммируется по стоякам и участкам. Тепловая мощность системы отопления – основа для гидравлического расчета трубопроводов и подбора оборудования теплового центра.
Гидравлический расчет
На основании гидравлического расчета подбираются диаметры магистральных трубопроводов, стояков, подводок, замыкающих участков таким образом, чтобы потери давления в системе отопления соответствовали располагаемому давлению.
Гидравлический расчет ведем методом удельных потерь. Гидравлический расчет выполняем для наиболее удаленного и нагруженного циркуляционного кольца системы отопления. Результаты расчета заносят в таблицу № 4. На рисунке 3.1. таким является кольцо, проходящее от элеватора по главному стояку, по подающей магистрали от А до 10, и через стояк 10 – 10 по обратной магистрали от 10 до А и до элеватора.
Кольцо состоит из участков (Э-А, А-Б, В-8, 8-9, и т.д. до А'-Э').
Каждый участок обозначается на схеме выноской, как это показано для участка 8-9 на рис. 3.1.
По тупиковой системе отопления потери давления в циркуляционном кольце наиболее отдаленного стояка должна равняться потерям в циркуляционном кольце ближнего стояка, т.е. потерям в кольце Э-А-Б-8-8'-Б'-А'-Э'-Э. Величина расхождения потерь по кольцам дальнего и ближнего стояка не должна превышать 15%.
В П-образной системе расчетным кольцом, в соответствии с рис. 3.2. будет кольцо Э-А-5-7-8'-7'-А'-В'-Э. Для увязки потерь давления наиболее удаленного (8-8') и ближнего (7-7') стояка необходимо, чтобы потери давления в стояке 7-7' равнялись сумме потерь давления в стояке 8-8' и на участках 7-8 и 8'-7'.
