2.1.3. Расчетное определение приведенного сопротивления теплопередачи ограждающих конструкций
Сопротивление теплопередачи термически однородной непрозрачной ограждающей конструкции рассчитывается по формуле:
(2.4)
где αв, αн - коэффициенты теплоотдачи внутренней и наружной поверхностей ограждающей конструкции, Вт/(м2·К), которые принимаются согласно таблицы 2;
Rі - термическое сопротивление и-го слоя конструкции, м2·К/Вт;
λip - теплопроводность материала и-го слоя конструкции в расчетных условиях эксплуатации (согласно с приложением 4), Вт/(м·К);
2.1.4. Термическое сопротивление теплоизоляционного слоя наружной стены
(2.5)
где: n-1 – число слоёв ограждения (кроме утеплителя);
-
соответственно толщина и теплопроводность
и-го
слоя (приложение 4)
-
коэффициент теплопередачи наружной и
внутренней поверхности ограждения
(таблица 2).
2.1.5. По значению Rут определяют толщину теплоизоляционного слоя и округляют до конструктивных размеров
(2.6)
Толщина утеплителя δут принимается: для стен из кирпича – кратной полкирпича, но не менее 0,51 м; для стен из бетона – кратной 0,05.
Рекомендации по округлению толщин до конструктивных размеров предложены в прил.3 (графа 4).
2.1.5. Термическое сопротивление наружной стены с учётом принятой толщины утеплителя δут.
(2.7)
Таблица 2
Расчетные значения коэффициентов теплоотдачи внутренней αв и наружной αн поверхностей ограждающих конструкций
Тип конструкции |
Коэффициент теплоотдачи, Вт/(м2·К) |
|
|
αв |
αн |
Внешние стены, крыши, покрытие, перекрытие над проездами плоские и с ребрами при отношении высоты ребра h к расстоянию между гранями b соседних ребер
h/b ≤ 0,3 h/b > 0,3 |
8,7 7,6 |
23 23 |
Перекрытие чердаков и холодных подвалов |
8,7 |
12 |
Перекрытие над холодными подвалами и техническими этажами, которые расположены ниже уровня земли |
8,7 |
6 |
Окна, балконные двери, витражи и светопрозрачные фасадные системы |
8,0 |
23 |
Зенитные фонари |
9,9 |
23 |
2.1.6. Коэффициент теплопередачи.
(2.8)
2.1.7. Определяем требуемое сопротивление теплопередач чердачного перекрытия и перекрытия над подвалом, а также дверей аналогично по выше приведенным формулам согласно [5]
2.1.8. Коэффициент теплопередачи К для окон согласно приложения М ДБН В.2.6-31:2006
2.2. Расчетная тепловая мощность системы отопления
2.2.1.
Теплопотери через ограждающие конструкции
и на нагрев вентиляционного воздуха
,
определяются по формуле:
, (2.9)
где
- тепловой поток, через ограждающие
конструкции;
-
потери теплоты, на нагревание
вентиляционного воздуха.
Величины и рассчитываются для каждого отапливаемого помещения.
2.2.1.1. Теплопотери , для каждой ограждающей конструкции помещения рассчитываются по формуле:
, (2.10)
где
- площадь ограждающей конструкции,
(обмер внешних ограждений проводится
согласно правил приведенных на Рис.
2.1);
|
|
а) |
б) |

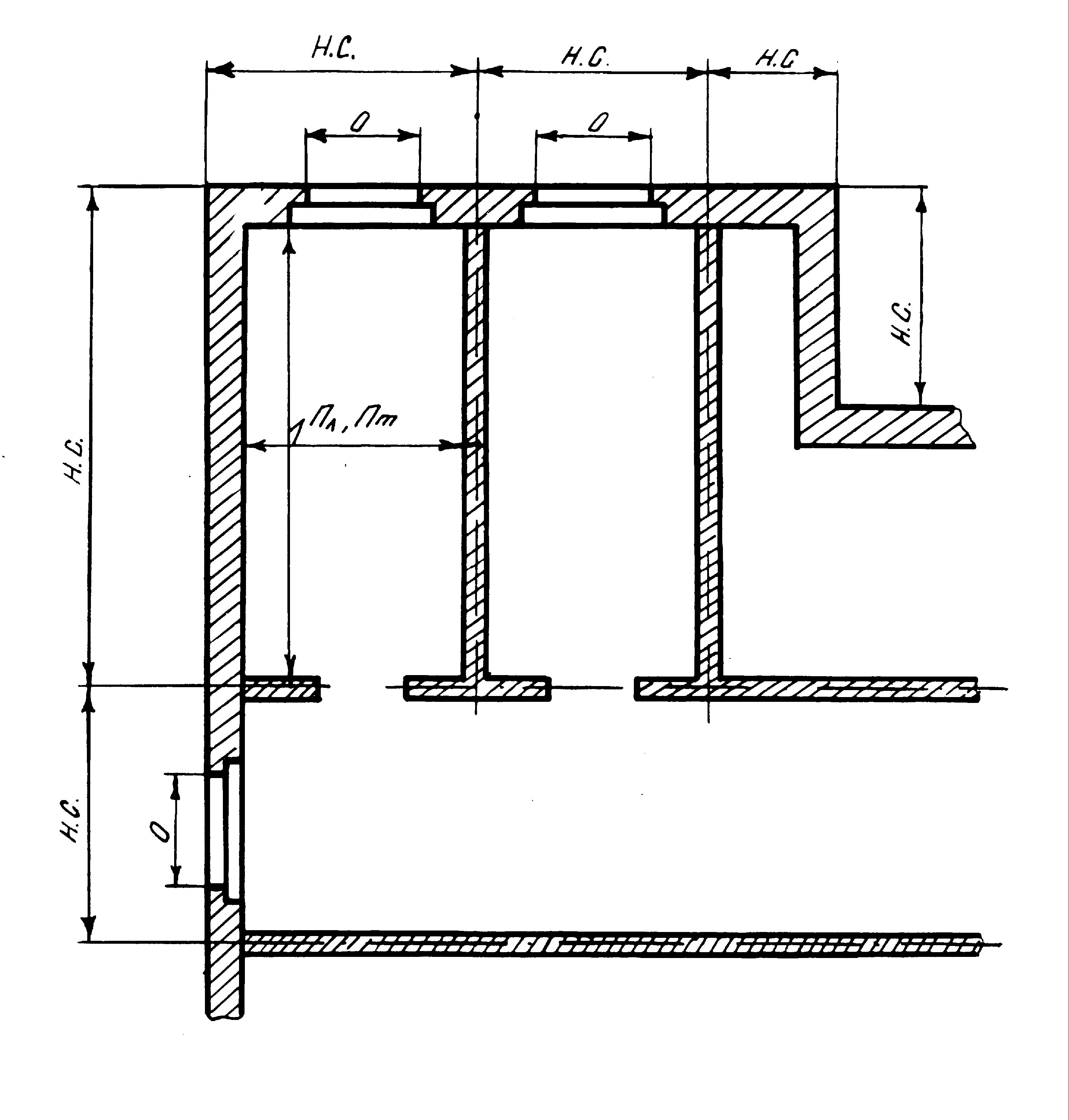

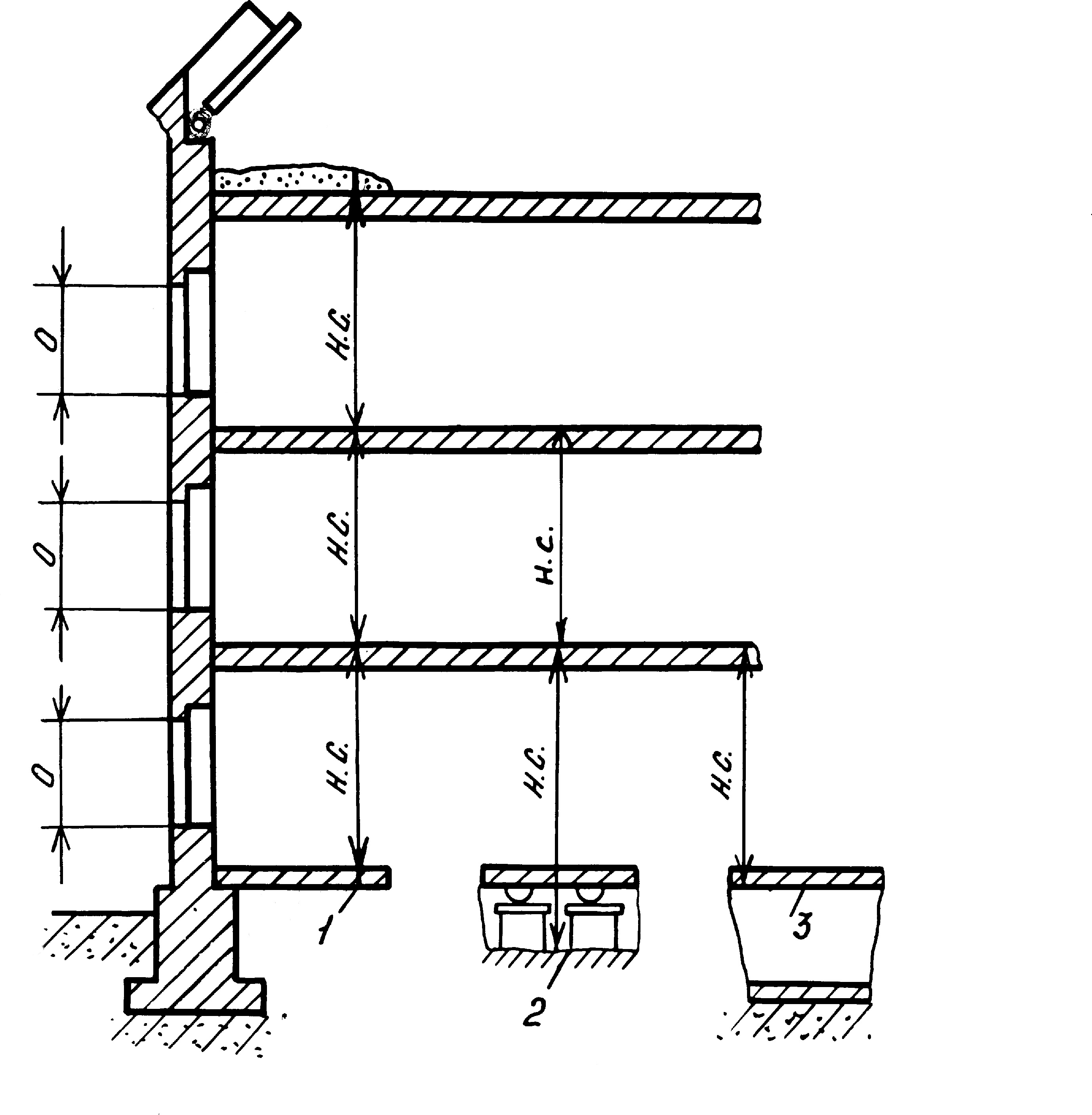

Рис. 2.1. Правила обмера площадей наружных ограждений а - в плане; - в разрезе здания
-
коэффициент теплопередачи ограждающей
конструкции,
;
-
расчетная температура внутреннего
воздуха,
;
-
расчетная температура наружного воздуха
в холодный период года по параметру Б,
;
-
коэффициент, который зависит от положения
внешней поверхности ограждающей
конструкции по отношению к внешнему
воздуху и определяется по таблице
3;
-
дополнительные потери теплоты в частях
от основных теплопотерь, которые
учитываются для наружных вертикальных
и наклонных ограждающих конструкций
здания согласно таблицы 4 и приложения
1 графа 12.
Таблица 3
Ограждающие конструкции |
Коэффициент n |
Наружные стены и покрытия (в том числе вентилируемые наружным воздухом), перекрытия чердачные (с кровлей из штучных материалов) и над проездами; перекрытия над холодными (без ограждающих стенок) подпольями в Северной строительно-климатической зоне |
1 |
Перекрытия над холодными подвалами, сообщающимися с наружным воздухом; перекрытия чердачные (с кровлей из рулонных материалов); перекрытия над холодными (с ограждающими стенками) подпольями и холодными этажами в Северной строительно-климатической зоне |
0,9 |
Перекрытия над неотапливаемыми подвалами со световыми проемами в стенах |
0,75 |
Перекрытия над неотапливаемыми подвалами без световых проемов в стенах, расположенные выше уровня земли |
0,6 |
Перекрытия над неотапливаемыми техническими подпольями, расположенными ниже уровня земли |
0,4 |
Таблица 4
