Пример расчета поверхности нагрева радиаторов типа м-140, м-10-ао.

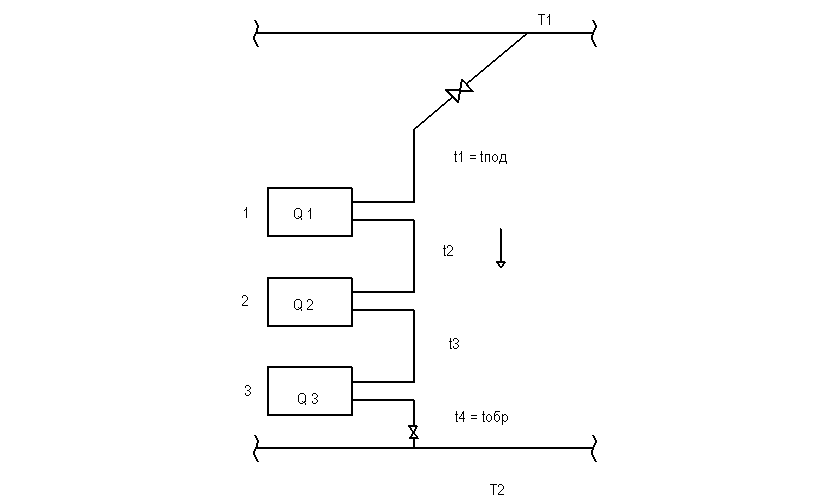

Расчетная схема

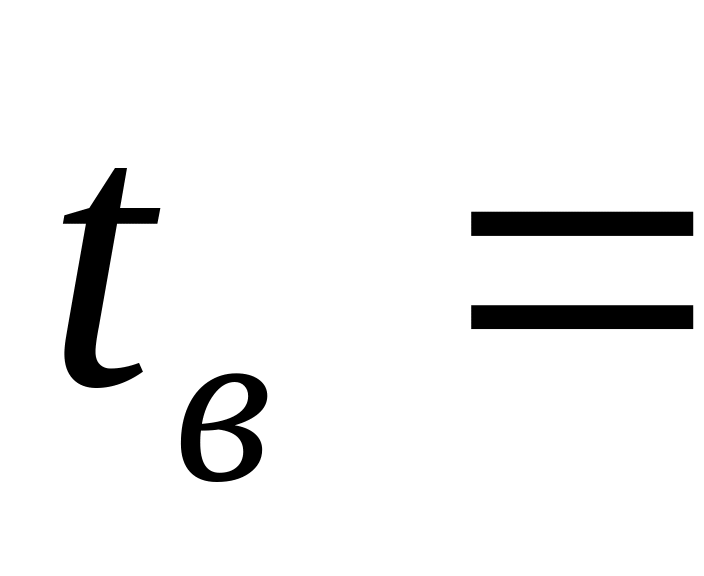

18 ^оС

=95 ^оС

t_обр=70 ^оС

Q₁=1600 Вт

Q₂=1100 Вт

Q₃=1200 Вт

Нумерация приборов берем по ходу движения теплоносителя

1. Тепловая нагрузка на стояк, Вт

Q_ст= Q₁+ Q₂+ Q₃=1600+1100+1200=3900;

2. Расход воды в стояке, кг/ч:

где: С_w – удельная теплоемкость воды;

С_w=4,19 кДж/кг ^оК

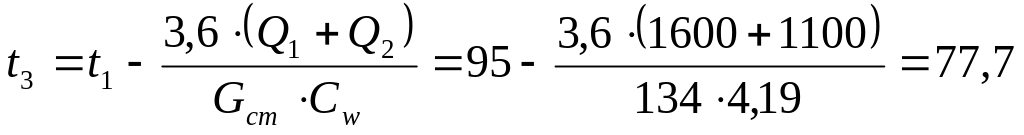

3. Температуры на выходе и входе из прибора, ^оС

t₁=t_2под=95 ^оС

;

;

;

4. Температура теплоносителя в приборе, ^оС:

;

где: t_вх, t_вых – температура соответственно на входе и выходе і – того прибора, ^оС,

5. Температурный напор для і – го прибора, ^оС :

где: t_в – расчетная температура внутреннего воздуха, ^оС;

;

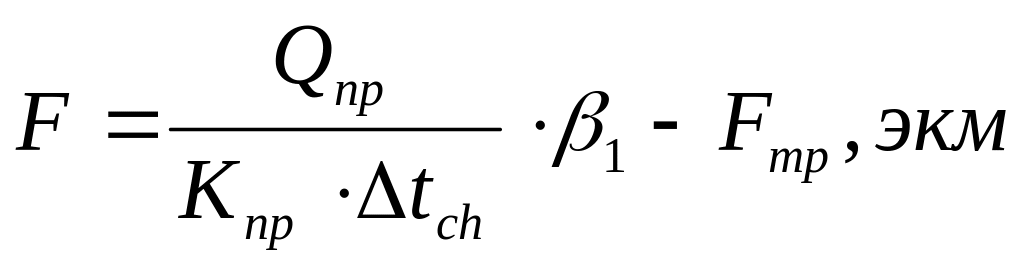

6. Поверхность нагрева приборов – радиаторов рекомендуется производить по формуле:

где: Q_пр – тепловая нагрузка на прибор, Вт

К_пр – коэффициент теплопередачи, Вт/экм ^оС, определяется по предложенным зависимостям.

β₁ – коэффициент, учитывающий остывание воды в трубах, принимается равным 1.

F_тр – поверхность нагрева труб, положенных в помещении, экм

F_тр=0,4 экм (для труб диаметром 15 мм и движения теплоносителя сверху вниз).

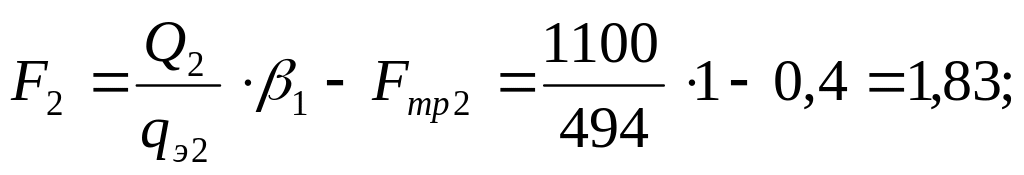

Поверхность нагрева можно определить:

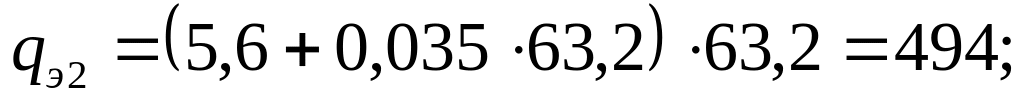

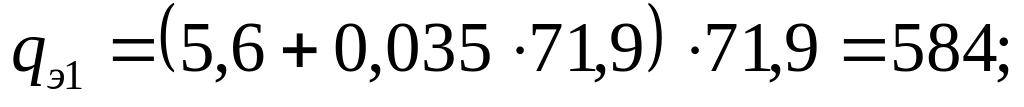

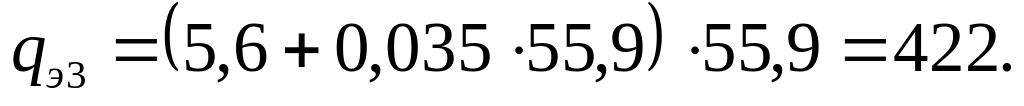

где: q_э – тепловая мощность 1экм нагревательного прибора, Вт/экм. Определяется по приложению 13 или рассчитывается.

В случае открытой установки прибора – радиатора у наружной стены при одностороннем присоединении к стояку пользуются упрощенной зависимостью:

7.Поверхность нагревательного прибора –радиатора , экм:

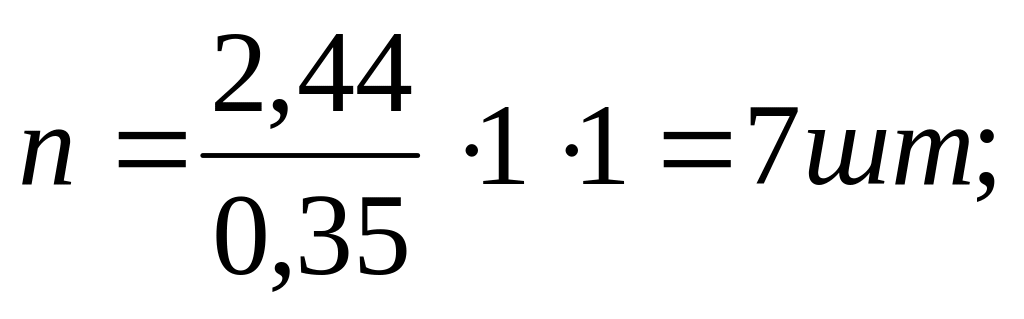

8. Число секций – в каждом нагревательном приборе:

;

где экм/секция для радиаторов М-140-АО.

β₂=1

β₃= зависит от числа секций в приборе

Приложение №11

Пример расчета естественной канальной вытяжкой вентиляции

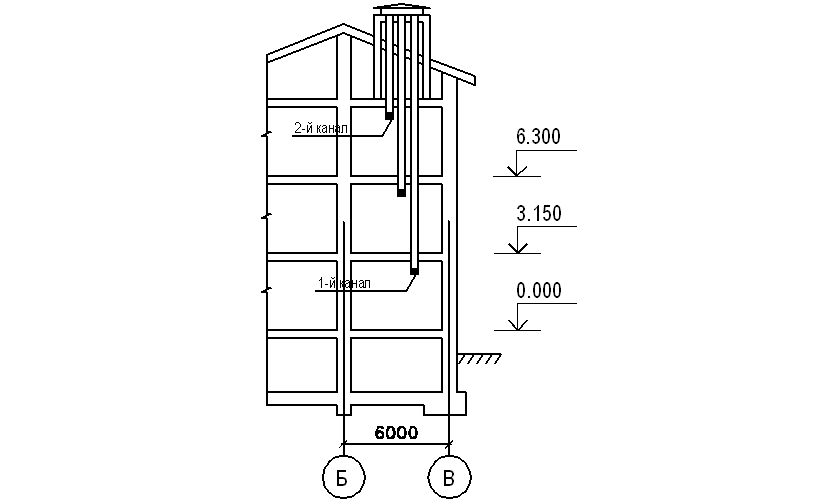

Расчетная схема:

Рассчитать 2 вентиляционных канала из кухонь

на 1-м и на 3-м этаже.

1.Общее количество воздуха, которое должно быть удалено из жилых комнат через вентиляционные каналы кухни, м³/ч; для 1-гои 2-го каналов:

м³/ч;

где: - площадь жилых комнат квартиры, рассчитывается в соответствии с вариантом задания по плану типового этажа, м².

Полученное количество воздуха согласовывается в соответствии с таблицей 5.

2.Расчетное гравитационное давление, Па:

Для 1-го канала:

Па;

Для 2-го канала:

Па;

где: h₁,h₂ – расстояние между устьем вентиляционной шахты и центром вентиляционного отверстия рассчитываемого этажа, м, (по расчетной схеме) для 1-го и 2-го каналов;

ρ_н, ρ_в – плотность соответственно, наружного (при t_н=+5 ^оС) и внутреннего воздуха (t_в=+15 ^оС), кг/м³, рассчитываем по формуле 7.3 или принимается по соответствующим таблицам.

3. В соответствии с таблицей 6.7 задаемся ориентировочно размерами каналов.

Пусть это будет вентиляционный канал из кирпича : 140X140, площадью поперечного сечения f_к=0,02 м².

4. Скорость воздуха в канале (для 1-го и 2-го) будет, м/с:

м/с;

5. Диаметр канала круглого сечения, равновеликий прямоугольному по потерям на трение (эквивалентный), мм:

Для 1-го и 2-го каналов:

мм;

где: a, b – размеры прямоугольного канала или табл. 6,7.

6. Используя номограмму (рис.7.1) по количеству воздуха и эквивалентному диаметру находим:

Для 1-го канала: P_дин1=1,1 Па; R₁=0,25 Па/м;

Для 2-го канала: P_дин2=1,1 Па; R₂=0,25 Па/м;

7. Фактическое значение потерь давления на трение, Па:

Для 1-го канала: Па;

Для 2-го канала: Па;

где: β=2,0 – поправка на шероховатость;

l₁, l₂ – длина соответственно , 1-го и 2-го канала, м (по расчетной схеме).

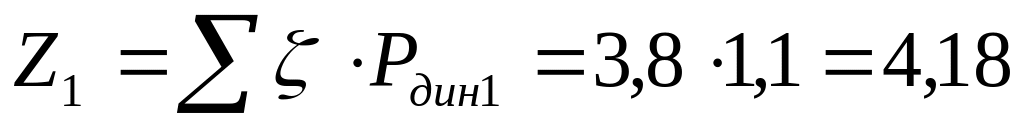

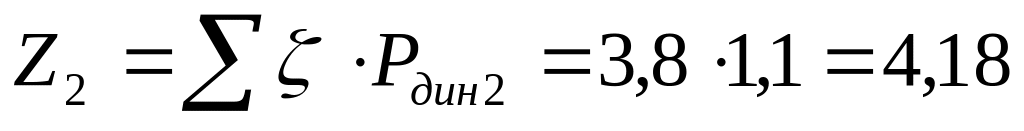

8.Потери давления, связанные с местными сопротивлениями:

Для 1-го канала: Па;

Для 2-го канала: Па;

где: - сумма коэффициентов местного сопротивления.

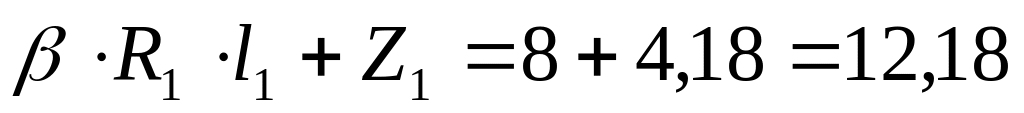

9.Суммарные потери давления, Па:

Для 1-го канала: Па;

Для 2-го канала: Па;

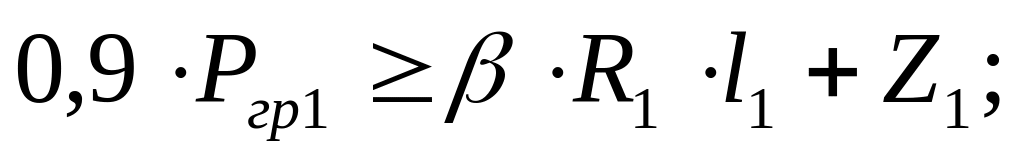

10. Сравним гравитационное давление с суммарными потерями давления, Па. При сравнении должно выполняться условие:

Для 1-го канала:

- условие не выполнилось

Для 2-го канала:

- условие не выполнилось

11.Так как условие не выполняется, сечение вентиляционного канала необходимо увеличить и выполнить перерасчет, начиная с пункта 3.

12.В соответствии с табл. 6,7 задаемся размерами каналов:

Для 1-го канала: м²;

Для 2-го канала: м²;

13.Скорость воздуха в канале:

м/с;

м/с;

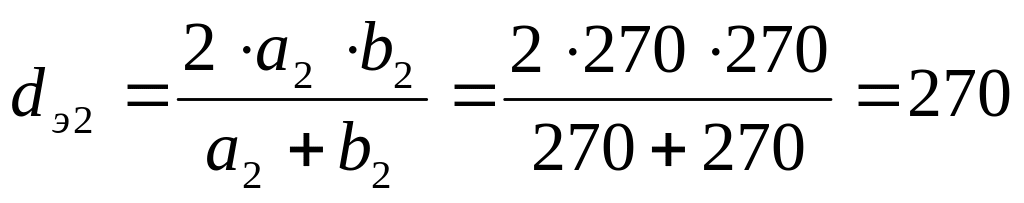

14. Эквивалентный диаметр:

мм;

мм;

15. По номограмме рис 7.1 определяем:

Для 1-го канала (V_к1=76 м³/ч; d_э1=185 мм);

P_дин1=0,4Па ; R₁=0,07 Па/м.

Для 2-го канала (V_к2=76 м³/ч; d_э2=270 мм);

P_дин2=0,009Па ; R₂=0,015 Па/м.

16.Фактическое значение потерь давления на трение, Па:

Для 1-го канала: Па;

Для 2-го канала: Па;

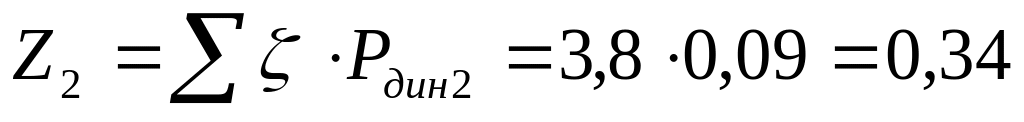

17. Потери давления, связанные с местными сопротивлениями, Па:

Для 1-го канала: Па;

Для 2-го канала: Па;

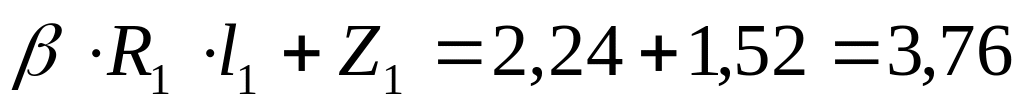

18. Суммарные потери давления, Па:

Для 1-го канала: Па;

Для 2-го канала: Па;

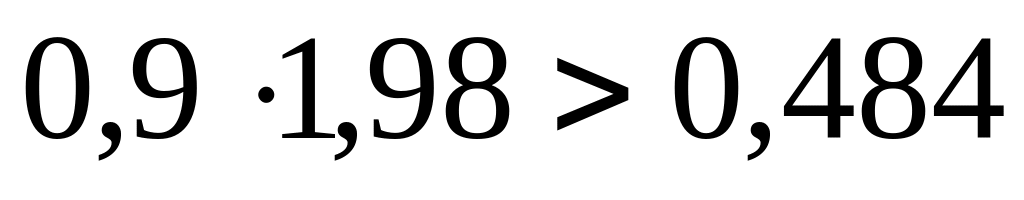

19.Проверим выполнение условия:

Для 1-го канала:

- условие выполнилось

Для 2-го канала:

- условие выполнилось
