Параметры теплоносителя и место ввода тепловых сетей в здание, тип разводки.
Вариант (номер последней цифры зачетной книжки) |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Температура воды в тепловой сети, °С |
|
|
|
|
|
|
|
|
|
|
Давление воды в подающей и обратной линиях тепловой сети у ввода в здание, МПа |
|
|
|
|
|
|
|
|
|
|
Место ввода теплосети в здание (между осями) |
5и6 |
2и3 |
1и2 |
1и2 |
4и5 |
3и4 |
2и3 |
2и3 |
4и5 |
6и7 |
Тип разводки |
В |
Н |
В |
Н |
В |
Н |
В |
Н |
В |
Н |
Примечание: В – верхняя разводка, Н – нижняя разводка.
Приложение №6

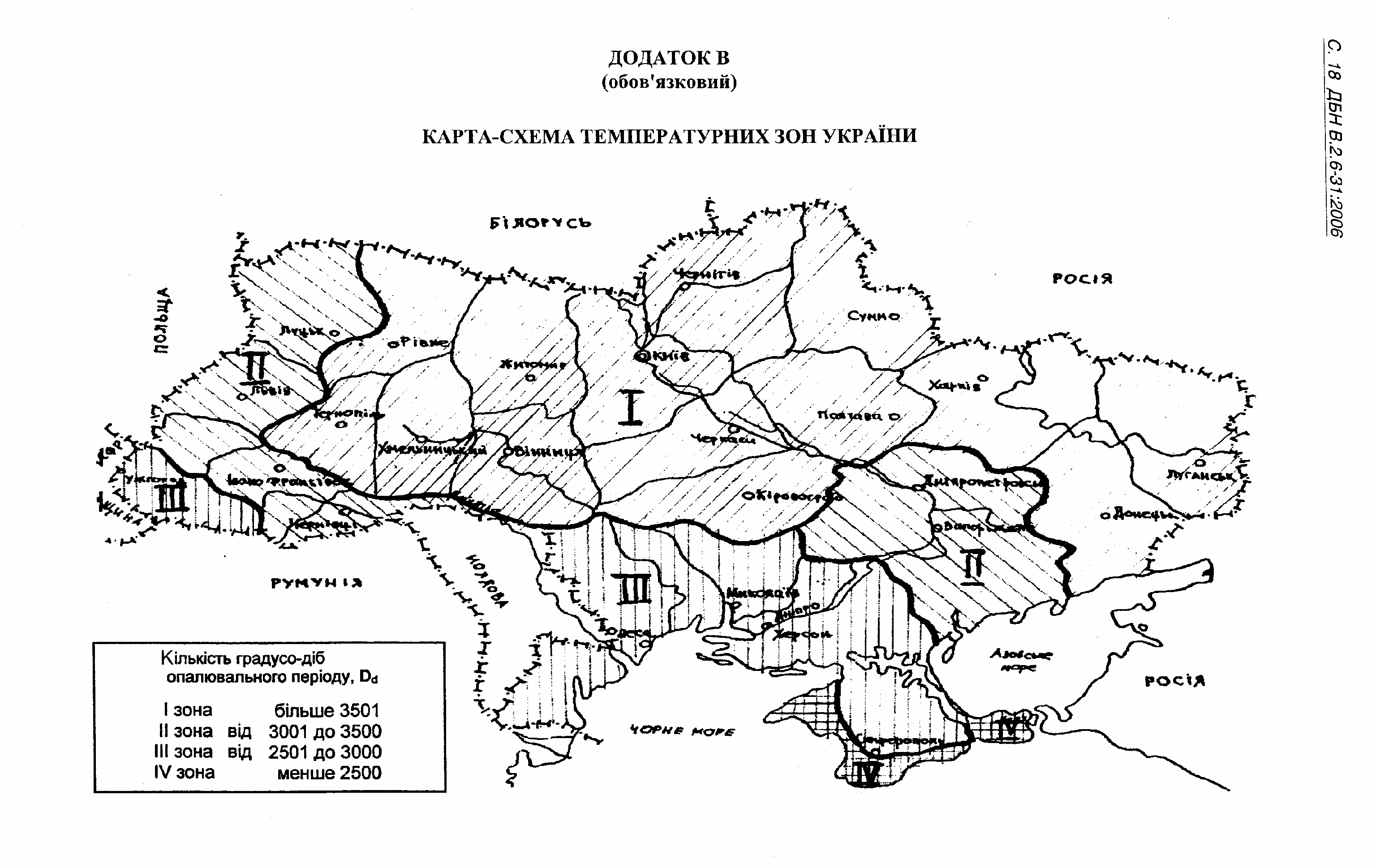

Карта-схема температурных зон Украины
Приложение №7
Тепловлажностный режим помещений зданий и сооружений в отопительный период
Градация влажностного режима помещений
Влажностный режим |
Влажность внутреннего воздуха φв , %, и температуры tв |
||
tв ≤ 12 °С |
12 < tв ≤ 24 °C |
tв > 24 °С |
|
Сухой |
φΒ < 60 |
φΒ < 50 |
φв <40 |
Нормальный |
60 ≤ φΒ ≤ 75 |
50 ≤ φ, ≤ 60 |
40 ≤ φв ≤ 50 |
Влажный |
75<φΒ |
60 < φΒ ≤ 75 |
50 < φΒ ≤ 60 |
Мокрый |
- |
75 < φΒ |
60 <φΒ |
Приложение №8
Расчетные значения температуры и влажности воздуха помещений
Назначение зданий |
Расчетная температура внутреннего воздуха tв, °С |
Расчетное значение относительной влажности φΒ , % |
Жилые |
20 |
55 |
Гражданские и административные |
20 |
50-60 |
Лечебные и детские учебные заведения |
21 |
50 |
Дошкольные заведения |
22 |
50 |
Примечание. При проектировании ограждающих конструкций отдельных помещений расчетные параметры температуры и влажности воздуха уточняют с расчетом требований других действующих нормативных документов.
Приложение №9
Пример расчета теплопотерь помещений.
Теплопотери определяют для наружных стен ( НС ), перекрытий над подвалом - пол ( ПЛ ), чердачных перекрытий-потолков ( ПТ ),окон ( О-одинарных, ДО-двойных, ТО-тройных ) и наружных дверей лестнич-
ной клетки ( НД )

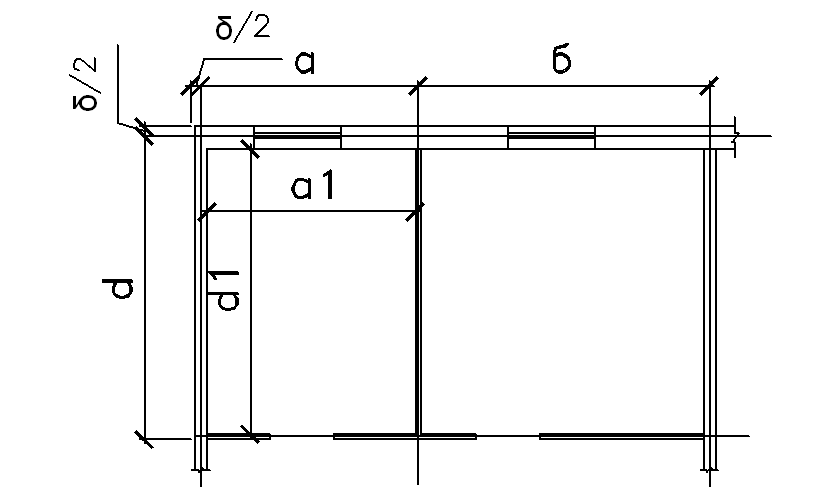

Исходные данные:
А = 4,5; d = м, б ст -- толщина наружной стены (см. теплотехнический расчет) б ст = 0,75;
а 1 = а- бст / 2 = 4,5-0,38 = 4,1 м; d1 = 6-0,38 =5,6м
h эт = 2,5 м; размер окна —2 х 1,5 м2
t в = 20 о С; t н = -10 о С; tб = -25 о С .
К
ст =
1,1
; К ок
= 2,2
; К чер
= 0,8
; К пол
= 0,9
;
Расчёт производится согласно формулам 2.11- 2.14 и сводится в нижеуказанную таблицу.
Для примера выполнен и занесён в таблицу расчёт теплопотерь для комнаты №1 с перво-
го по девятый этаж. А также расчёт теплопотерь ЛК.
Q и = 0, 278 . C . Go . (t в- t б) . Fox. Aо = 0,278. 1,005 .10. (20 + 25) . 6 .1 = 754 ВТ
Q в = (t в - t 5) . Fn = (20 + 10) . 23 = 690 Вт
Q б = 21 Fn = 21. 23 = 483 Вт
Примечания :
1.tв
= 18 о С
– жилые ; tв
= 20 о С
– для угловых при t
н
-31оС
; t
= 22 о С
– для угловых при
tн
- 31 о С
; t
= 15 о С
– для кухни ; tв
= 16 о С
– для коридоров, санузлов и лестничных
клеток.
2.
Размер НС1:
(а +
) (hэт
+
0,3) = (0,45 +
) (2,5 + 0,3);
НС2: (d + ) (hэт + 0,3) = (6 + ) (2,5 + 0,3) ;
ПЛ: (d - ) (а - ) = (6 - ) (4,5 - )
3. К дв б = К дв – К ст
К ок б = Кок – К ст
4. Для жилой комнаты: Q пр = Q огр + Q и + Q в + Q быт , кухни Q пр = Q огр + Q и + Q в – Q быт,
лестничной клетки, Q пр = Q огр + Q и
5. Добавочные теплопотери на подогрев врывающегося холодного воздуха В = 0,22 Н зд – для одинарных дверей
Приложение №10
