Утепляющие материалы ограждающих конструкций

№ варианта (по последней цифре шифра)

Наружные стены

Чердачные и подвальные перекрытия

Материал конструкций

Р, кг/м³

Толщина по расчету

Материал теплоизоляционного слоя

Р, кг/м³

Толщина по расчету

1

2

3

4

5

6

7

0

Трехслойная панель из газобетонных плит

800

Но не менее 200 мм. Увеличение толщины принимать с шагом 50 мм

Гравий керамический

500

Округлить до значений: 80, 100, 120, 140, 160, 180, 200 и т.д.

1

Однослойная панель из перлитобетона

900

То же

Перлитобетон

600

Округлить до значений: 80, 100, 120, 140, 160, 180, 200 и т.д.

2

Однослойная панель из пенобетона

700

То же

Минераловатные жесткие плиты

300

Округлить до значений: 40, 50, 60, 70

3

Двухслойная панель с теплоизоляцион-ным слоем из пеносиликата

500

То же

То же

400

Округлить до значений: 40, 50, 60, 70 и т.д.

4

Двухслойная панель с теплоизоляцион-ным слоем из пенобетона

800

То же

Ячеистый бетон

500

Округлить до значений: 80, 100, 120, 140, 160, 180, 200 и т.д.

5

Двухслойная панель с теплоизоляцион-ным слоем из перлитобетона

900

Но не менее 200 мм. Увеличение толщины принимать с шагом 50 мм

Ячеистый бетон

600

Округлить до значений:

6

Трехслойная панель с теплоизоляцион-ным слоем из минераловатных плит

300

То же

Гравий керамзитовый

600

Округлить до значений: 80, 100, 120, 140, 160, 180, 200 и т.д.

7

Трехслойная панель с теплоизоляцион-ным слоем из пенобетонных вкладышей

400

То же

Вермикулитобетон

800

То же

8

Трехслойная панель с теплоизоляцион-ным слоем из газобетонных плит

1000

То же

Газобетон

500

То же

9

Однослойная панель газобетона

600

То же

Перлит вспученный

200

Равная или кратная 25, 50, 75, 100

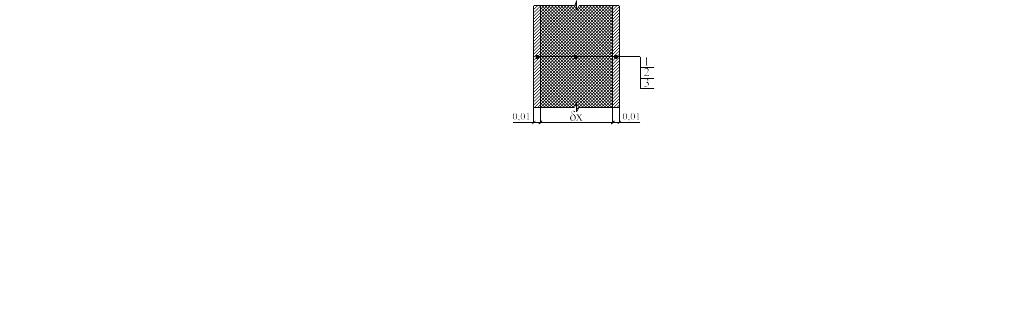

Конструкция однослойной стеновой панели.

1. Наружный отделочный слой (тяжелый бетон на мелких заполнителях).

2. Ограждающий (теплоизоляционный слой) (толщина по расчету).

3. Внутренний отделочный слой (штукатурка).

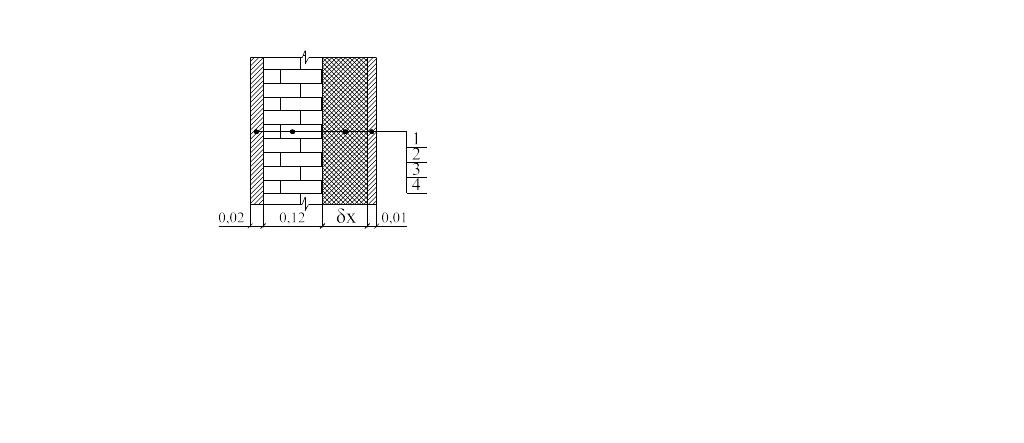

Конструкция двухслойной стеновой панели.

1. Наружный отделочный слой (штукатурка).

2. Кирпичная кладка.

3. Утеплитель (легкие бетоны) (толщина по расчету).

4. Внутренний отделочный слой (штукатурка).

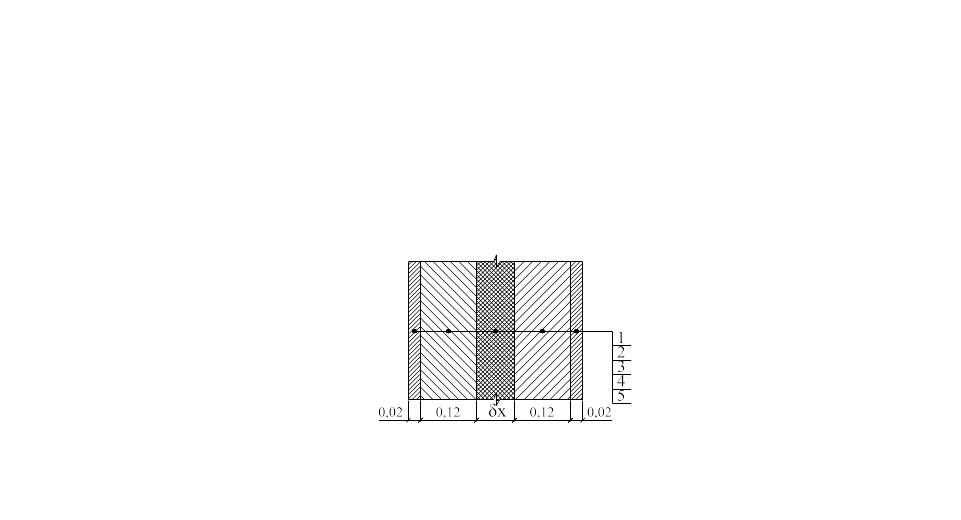

Конструкция трехслойной стеновой панели.

1. Наружный отделочный слой (штукатурка).

2. Железобетонная плита.

3. Теплоизоляционный слой (толщина по расчету).

4. Железобетонная плита.

5. Внутренний отделочный слой (штукатурка).

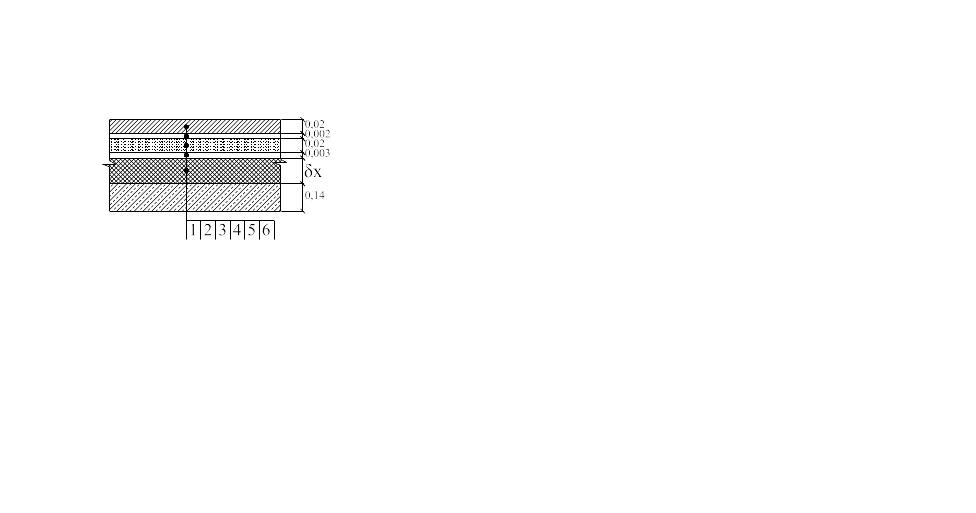

Конструкция подвального перекрытия.

1. Паркет.

2. Мастика.

3. Цементная стяжка.

4. Пароизоляция.

5. Утеплитель (толщина по расчету).

6. Железобетонная панель.

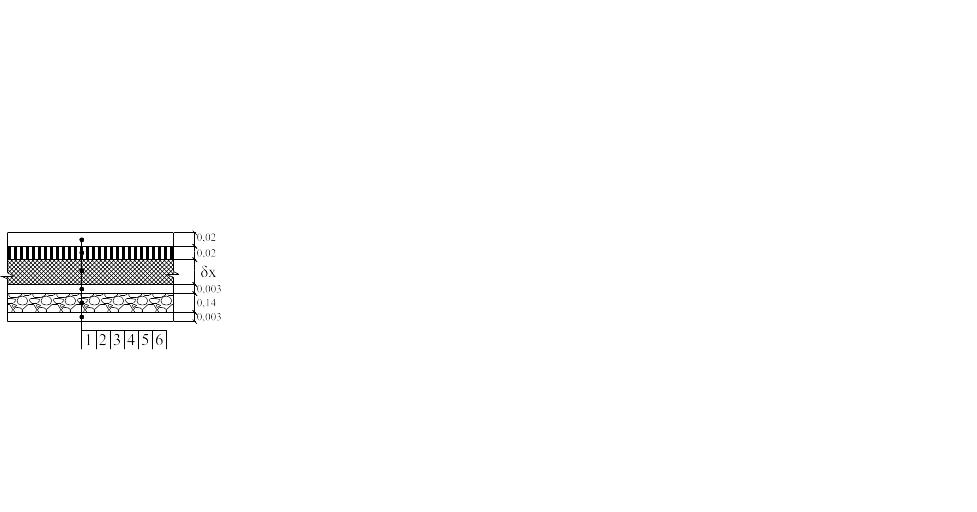

Конструкция чердачного перекрытия.

1. Трехслойный рулонный ковер.

2. Цементно-песчаная стяжка

3. Утеплитель (толщина по расчету).

4. Пароизоляция.

5. Железобетонная панель.

6. Затирка цементно-песчаная.

Наименование материала

Средняя плотность в конструкции,

, кг/м

Расчетные коэффициенты

Теплопроводность,

, Вт/(м·С)

Теплоусвоение

S, Вт/м ·С

Условия эксплуатации

А

Б

А

Б

Бетоны ячеистые (газобетон, пенобетон, газосиликат, пеносиликат)

800

0,33

0,37

4,86

5,62

То же

500

0,17

0,2

2,77

3,64

То же

400

0,14

0,15

2,17

2,27

Битум нефтяной

1300

0,23

0,23

6,73

6,73

Рубероид, пергамин, толь

600

0,162

0,162

3,31

3,31

Доски сосновые поперек волокон

500

0,14

0,17

3,85

44,44

Дуб поперек волокон

700

0,17

0,23

4,9

5,81

Железобетон

2500

1,7

1,86

16,69

17,63

Шлак топливный

1000

0,229

0,41

3,73

4,22

Тоже

700

0,162

0,22

2,72

3,01

Гравий керамзитовый

500-600

0,13

0,14

1,85

1,97

Перлит вспученный

200

0,081

0,09

1,44

1,49

Вермикулитобетон

800

0,13

0,15

2,38

2,74

Перлитобетон

900

0,12

0,15

1,67

1,92

Кладка из глиняного кирпича на тяжелом растворе

1800

0,7

0,81

9,14

190,09

То же на легком растворе

1600

0,58

0,7

8,05

9,19

Тоже

1400

0,52

0,58

6,82

7,20

Кладка из силикатного кирпича

1900

0,76

0,87

9,53

10,90

Кладка из шлакового кирпича

1500

0,64

0,7

8,08

8,72

Линолеум

1800

0,33

0,38

8,55

8,55

Минераловатные плиты

300

0,08

0,09

1,31

1,45

Раствор известково-песчаный или штукатурка из него

1900

0,69

0,81

8,21

8,88

Раствор цементно-песчаный или штукатурка из него

1800

0,74

0,92

9,05

10,04

Раствор цементно-шлаковый

1800

0,51

0,635

6,65

7,38
