Міністерство освіти та науки України
Придніпровська державна академія будівництва та архітектури
Інститут екології та безпеки життєдіяльності в будівництві
Кафедра опалення, вентиляції та якості повітряного середовища
Методичні вказівки
до виконання курсової роботи з дисципліни:
„Інженерне обладнання будівель і споруд”
на тему: „Опалення та вентиляція житлового будинку”
для студентів за напрямом підготовки
6.120100 „Архітектура”
Дніпропетровськ – 2008
Методичні вказівки до виконання курсової роботи з дисципліни: „Інженерне обладнання будівель і споруд” на тему: „Опалення та вентиляція житлового будинку” для студентів за напрямом підготовки 6.120100 „Архітектура” всіх форм навчання /Укладачі: Вєтвицький І.Л., Петренко В.О., Петренко А.О., Каірбекова Н.С., Житченко І.В. – Дніпропетровськ: ПГАСА, 2008. – 45 с.
Методичні вказівки до виконання курсової роботи з дисципліни: „Інженерне обладнання будівель і споруд” на тему: „Опалення та вентиляція житлового будинку” для студентів за напрямом підготовки 6.120100 „Архітектура” всіх форм навчання містить в собі: теплотехнічний розрахунок зовнішніх огороджень та визначення теплової потужності системи опалення, проектування системи опалення, розрахунок гідроелеватора, розрахунок поверхні опалювальних пристроїв, розрахунок рециркуляційного водопідігрівача, природну витяжну вентиляцію.
Укладачі: І.Л. Вєтвицький, кандидат технічних наук, доцент кафедри ОВ та ЯПС;
В.О. Петренко, кандидат технічних наук, доцент кафедри ОВ та ЯПС;
А.О. Петренко, старший викладач кафедри Б та А ІБФО ПДАБА;
Н.С. Каірбекова, асистент кафедри ОВ та ЯПС;
І.В.Житченко, асистент кафедри ОВ та ЯПС.
Відповідальний за випуск: Г.А. Шевельов, доктор технічних наук, професор кафедри опалення, вентиляції та якості повітряного середовища ПДАБА
Рецензент: В.Ф. Рожко, доктор технічних наук, професор кафедри Гідравліки ПДАБА.
Затверджено на засіданні кафедри
опалення, вентиляції та якості
повітряного середовища
Протокол № 14 від 02.07.2008 р.
В. о. зав. кафедрою ОВ та ЯПС Вєтвицький І.Л.
Затверджено на засіданні
Президіуму методичної ради ПДАБА
Протокол № 7(53) від 29.08.2008 р.
Содержание
Обозначения . . . . . . . . . . .4
Условные обозначения системы отопления и вентиляции . . . .5
Введение . . . . . . . . . . .6
Исходные данные и задание . . . . . . . .6
1.1. Задание . . . . . . . . . .6
1.2. Указания по выбору исходных данных . . . . .6
Теплотехнический расчёт наружных ограждений
и определение тепловой мощности системы отопления . . . .7
2.1. Теплотехнический расчет наружных ограждающих
конструкцый . . . . . . . . .7
2.2. Расчетная тепловая мощность системы отопления . . . .10
Проектирование системы отопления . . . . . .13
3.1. Конструирование системы отопления . . . . . .13
3.2. Гидравлический расчет . . . . . . . .15
Расчет гидроэлеватора . . . . . . . . .18
4.1. Последовательность расчета . . . . . . .18
Расчёт поверхности отопительных устройств . . . . .19
5.1. Расчет поверхности нагрева радиаторов типа М – 140
и М-140-АО . . . . . . . . . .19
Расчет рециркуляционного водоподогревателя . . . . .20
Естественная канальная вытяжная вентиляция . . . . .21
Расчёт естественной канальной вытяжной вентиляции . . .22
Приложение №1 . . . . . . . . . .26
Приложение №2 . . . . . . . . . .27
Приложение №3 . . . . . . . . . .32
Приложение №4 . . . . . . . . . .35
Приложение №5 . . . . . . . . . .36
Приложение №6 . . . . . . . . . .36
Приложение №7 . . . . . . . . . .36
Приложение №8 . . . . . . . . . .37
Приложение №9 . . . . . . . . . .37
Приложение №10 . . . . . . . . . .38
Приложение №11 . . . . . . . . . .41
Литература . . . . . . . . . . .45
Обозначения
с – теплоемкость, кДж/(кг0С);
D – коэффициент тепловой инерции;
d – диаметр трубопровода, мм;
F – площадь, м2;
G – расход теплоносителя или воздуха, кг/час;
g - ускорение свободного падения, м/с2;
H, h – вертикальный размер (отметка), м;
K – коэффициент теплопередачи, Вт,(м2ּ0С);
l – длина расчетного участка трубопровода, м;
P – давление, Па;
Pd – динамическое давление, Па;
ΔP – перепад давления, потеря давления, Па;
Q, q – теплопотери, тепловой поток, Вт;
R – термическое сопротивление, м2ּ0С/Вт, потеря давления на трение, Па/м;
S – коэффициент теплоусвоения, Вт/(м2ּ0С);
t1 – температура наиболее холодных суток, 0С;
t5 – температура наиболее холодной пятидневки, 0С;
tв – расчетная внутренняя температура помещений, 0С;
tн – расчетная температура наружного воздуха, 0С;
tан – расчетная температура наружного вентиляционного воздуха, 0С;
tmin – абсолютная минимальная температура, 0С;
V – расход воздуха, м3/ч;
v – расчетная скорость ветра, м/с;
ω – скорость движения теплоносителя, воздуха, м/с;
Z – потери давления местных сопротивлений, Па;
α – коэффициент конвективного теплообмена, Вт/(м2ּ0С);
δ - толщина материального слоя, м;
λ - коэффициент теплопроводности, Вт/(мּ0С);
p – плотность, кг/мз;
ζ - коэффициент местного сопротивления;
G – относительный расход воды через нагревательный прибор, кг/ч;
η - коэффициент, учитывающий добавочные теплопотери;
φ – поправочные коэффициенты на изменение расхода теплоносителя и на величину Δtср; относительная влажность;
F – поверхность нагрева, экм;
В – количество квартир на этаже одного блока;
r – радиальное расстояние от оси вентиляционного блока;
1, 2, 3 – индексы, относящиеся, соответственно к перекрытию, покрытию, стенам, чердака;
m – индекс, указывающий на среднее значение.
Условные обозначения системы отопления и вентиляции
|

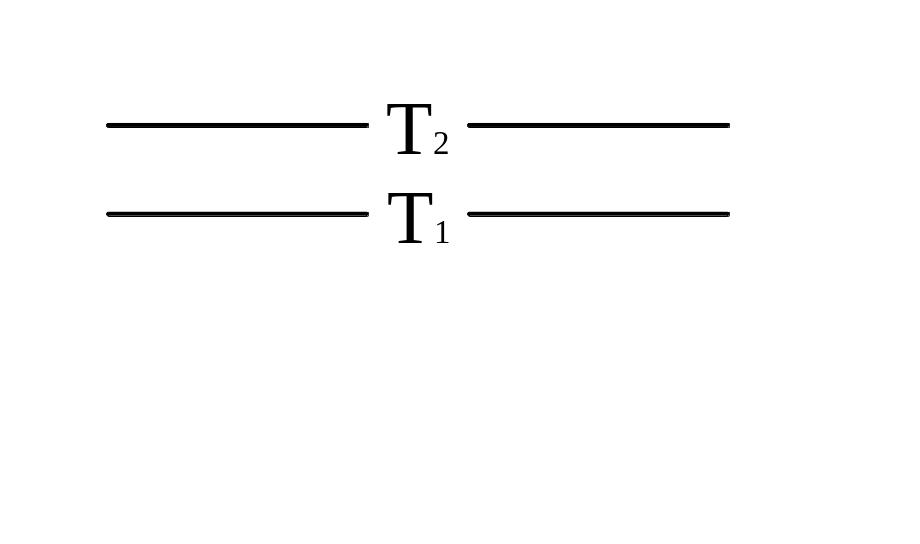

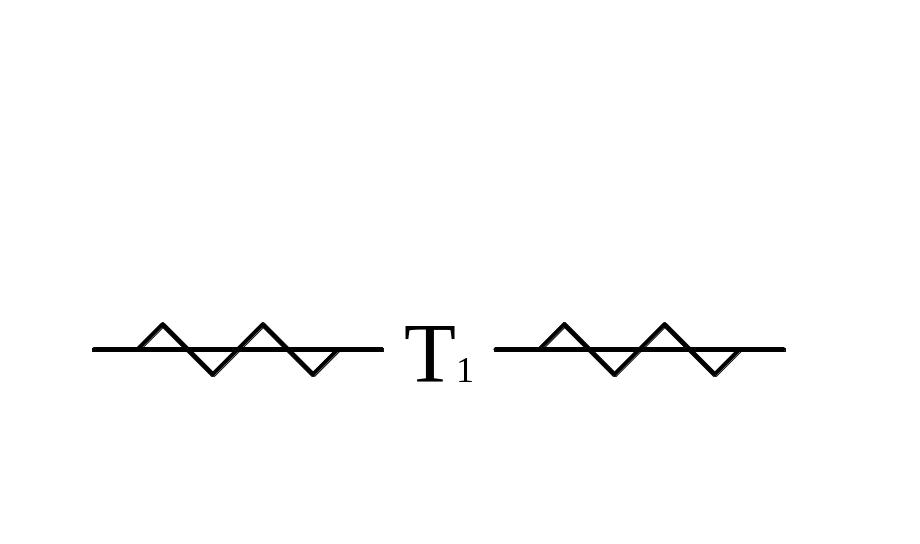

-Трубопровод отопления Т1 – подающий, Т2 – обратный; |
|
-Вентиль (клапан) обратный; |
|

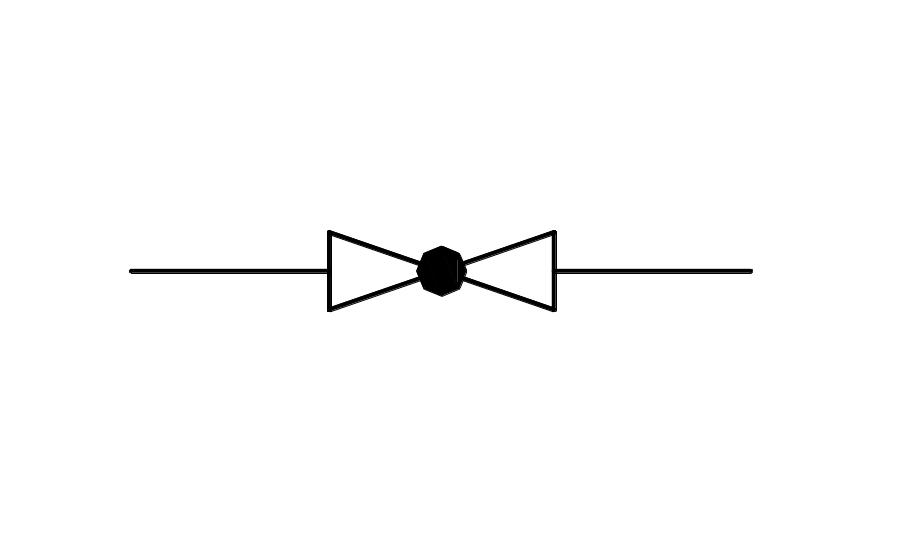

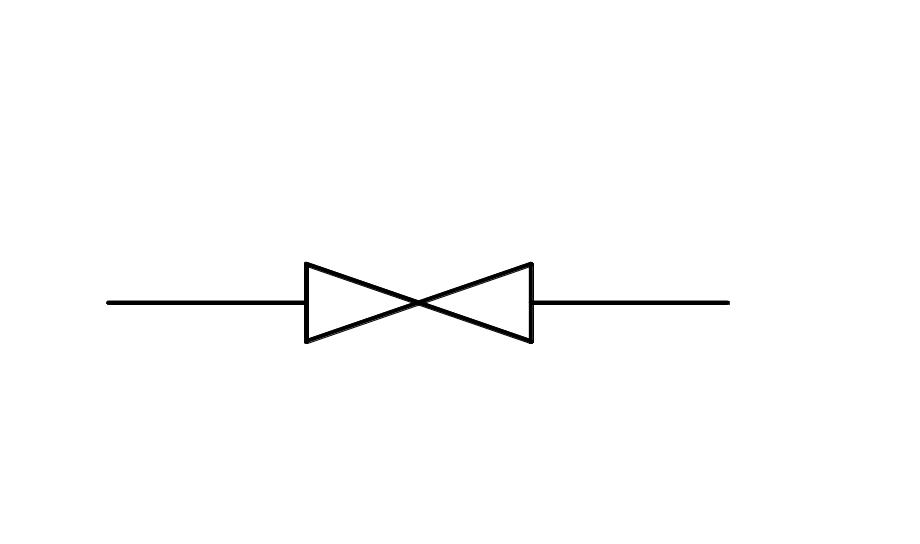

-Вентиль (клапан) регулирующий, проходной; |
|
-Задвижка; |
|
-Кран проходной; |
|

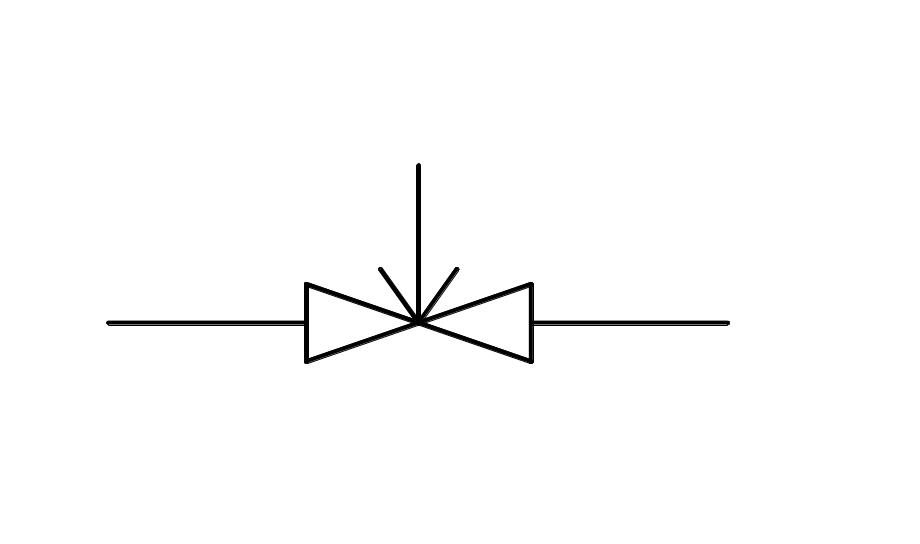

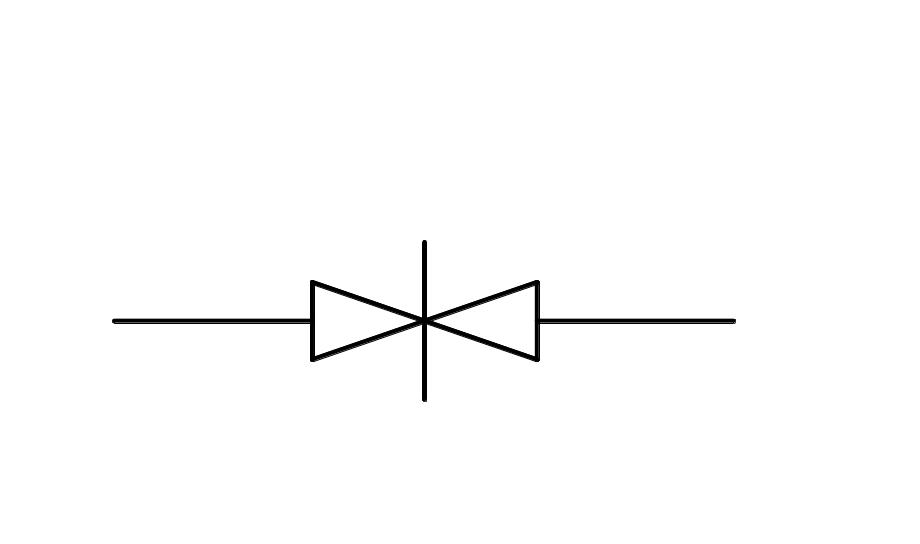

-Вентиль (клапан) трехходовой; |
|

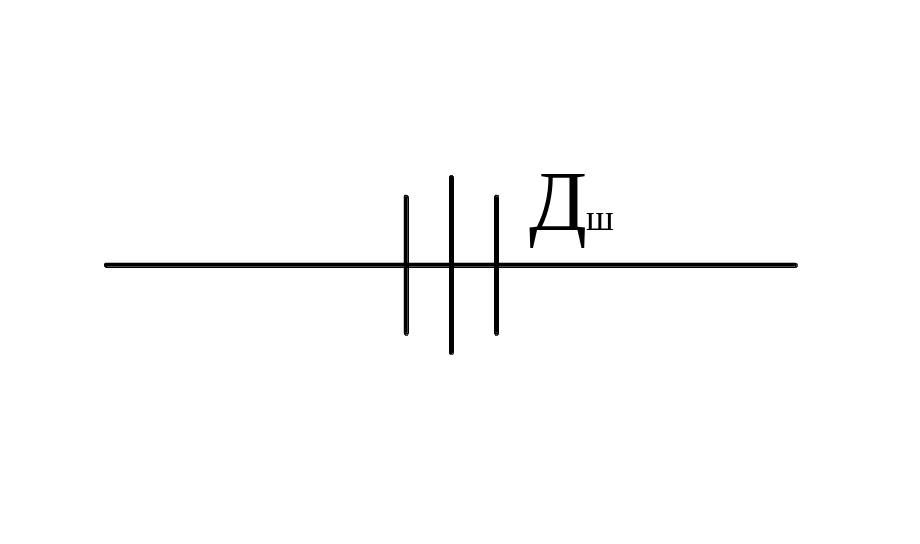

-Дроссельная шайба; |
|

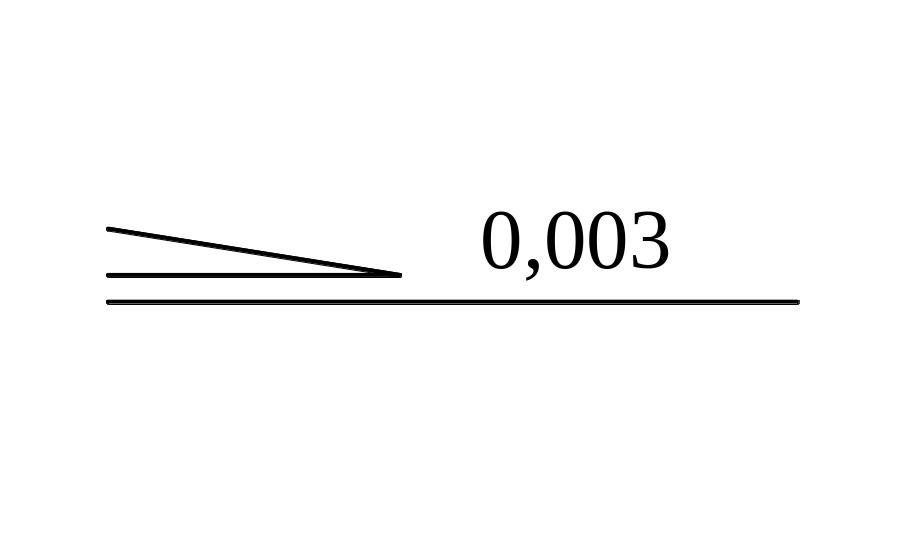

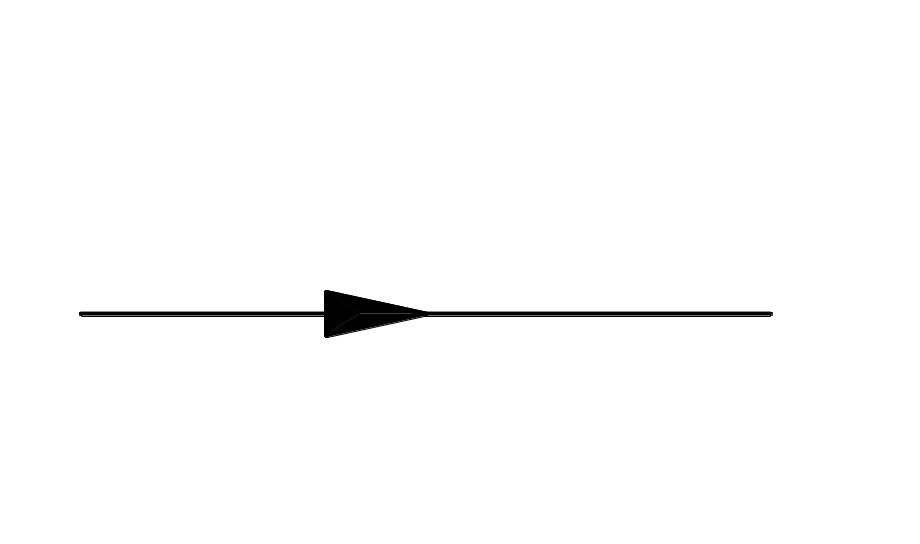

-Уклон трубопровода; |
|

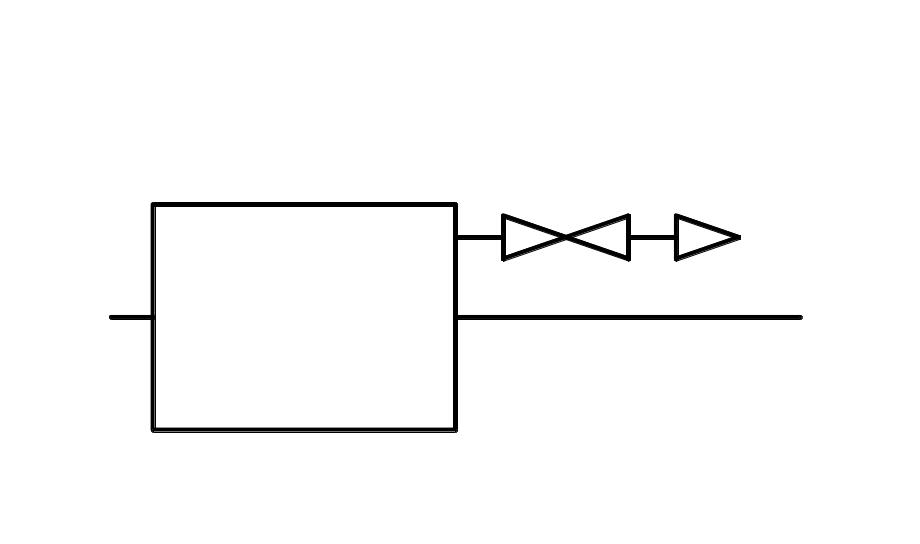

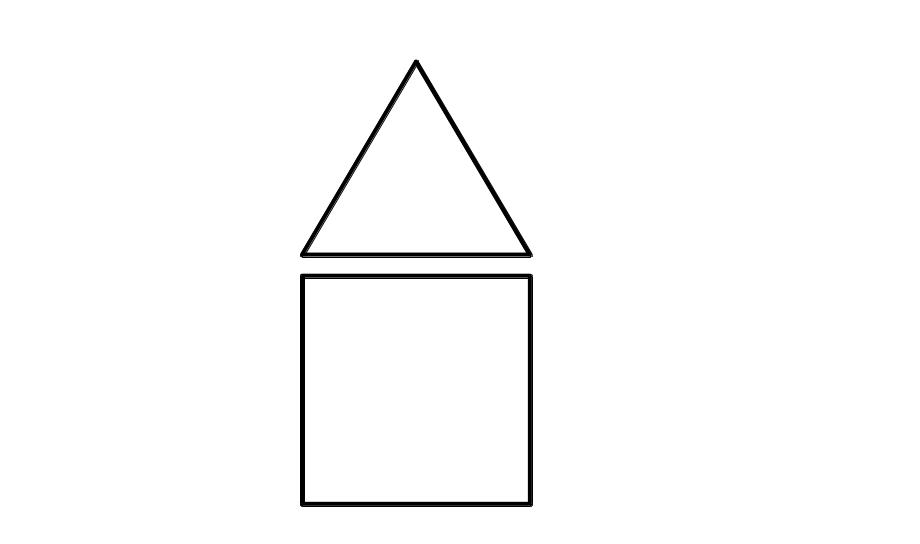

-Воздухосборник; |
|

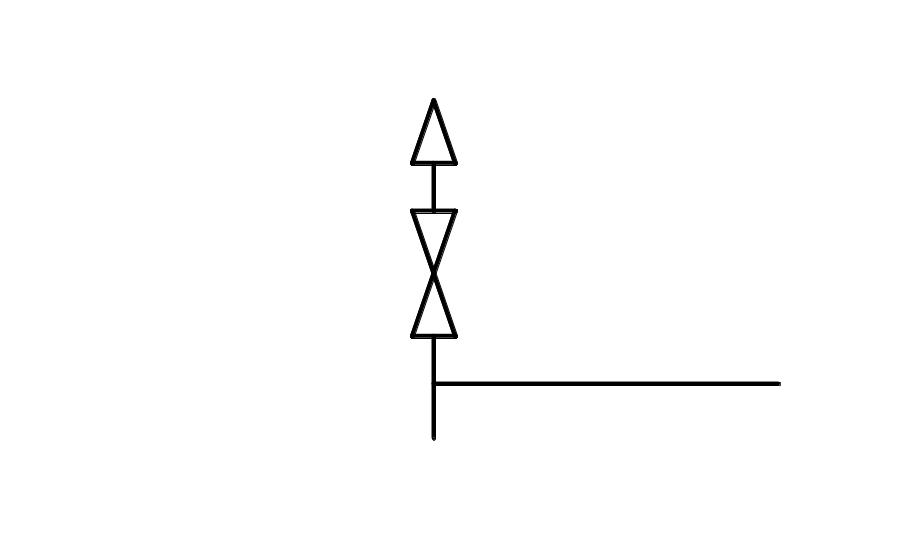

-Воздушник; |
|

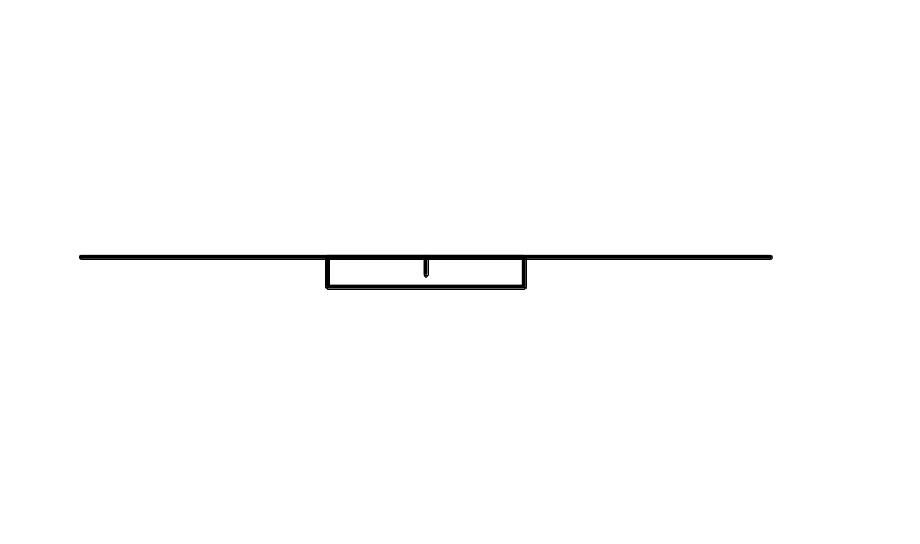

-Переход на трубопроводе; |
|

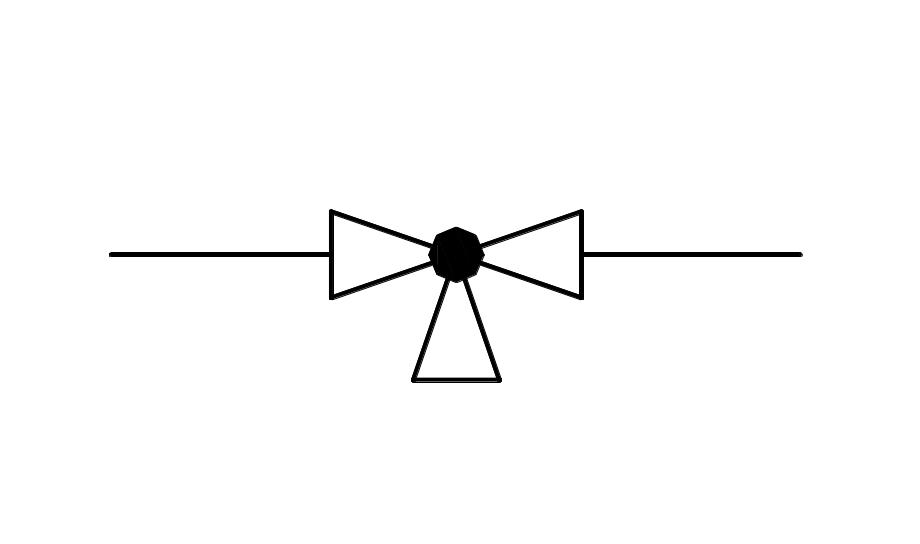

-Тройник с пробкой для спуска воды; |
|
-Теплоизоляция трубопровода; |
|

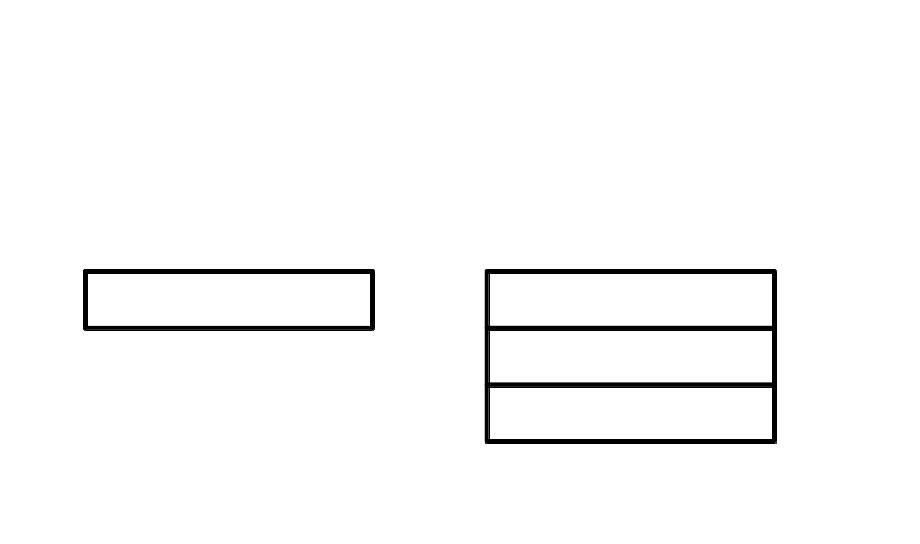

-Труба отопительная гладкая, регистр из гладких труб; |
|

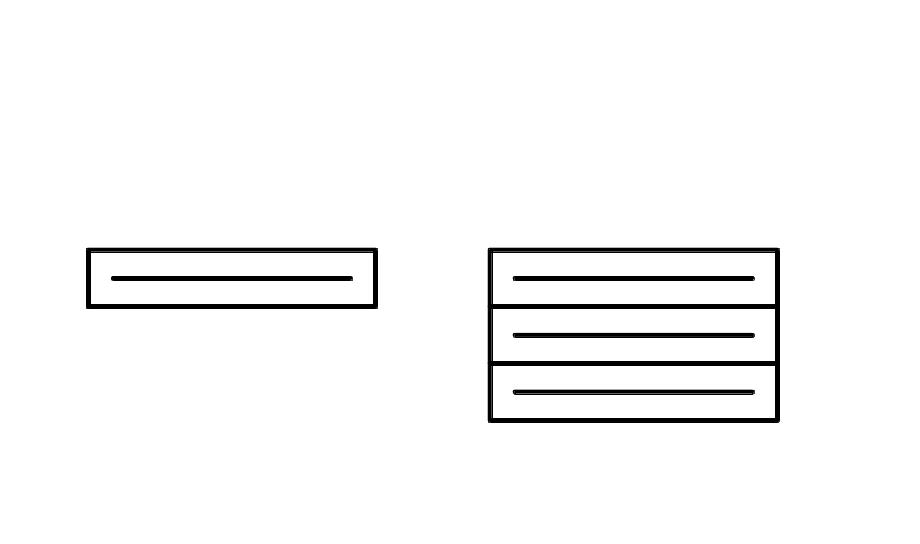

-Труба отопительная ребристая, регистр из ребристых труб, конвектор; |
|

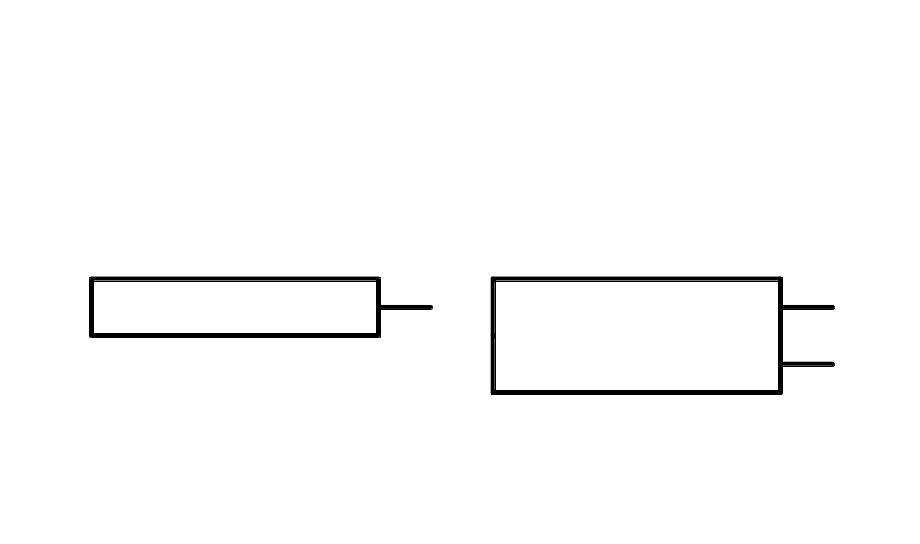

-Агрегат воздушно отопительный; |
|
-Радиаторы. |
ВВЕДЕНИЕ
Курсовая работа по отоплению и вентиляции жилого дома выполняется студентами по направлению подготовки 6.120100 «Архитектура», специальностей «Архитектура зданий и сооружений», «Градостроительство» и «Дизайн архитектурной среды», в процессе изучения курса «Инженерное оборудование зданий».
Выполнение работы должно способствовать закреплению, углублению и обобщению знаний, полученных студентами при изучении теоретического курса и применению этих знаний к комплексному решению инженерной задачи – проектированию систем отопления и вентиляции гражданского здания.
Курсовой проект состоит из графической части объемом 4 листа формата А-4 и расчетно-пояснительной записки объемом 25-27 страниц.
Студент должен самостоятельно решить все вопросы своей работы и представить руководителю работы предварительные расчеты, а затем всю выполненную работу. Выполнение каждого этапа работы должно быть согласовано с преподавателем. Проект перед сдачей руководителю должен быть подписан студентом. Если проект удовлетворяет требованиям, предъявленным к нему, он допускается к защите.
Защита является особой формой проверки выполнения проекта. Студент должен дать все объяснения по существу выполненной работы. Работа должна быть представлена к защите в сроки, указанные в календарном плане.
1. ИСХОДНЫЕ ДАННЫЕ И ЗАДАНИЕ
1.1. Задание
Выполнить курсовую работу центрального отопления жилого здания и систем канальной вентиляции.
Тип здания, его конструктивные особенности, материал ограждающих конструкций, район строительства, параметры теплоносителя, виды систем отопления, теплофизические характеристики материалов ограждений, параметры наружного климата и требования к метеорологическим условиям в помещениях принять по приложению 1-5 соответственно номеру своей зачетной книжки.
Источники теплоснабжения – районная котельная или ТЭЦ, подключение к которым производится по зависимой схеме через элеватор.
