1. Исходные данные
Задача данного курсового проекта является спроектировать систему электроснабжения населенного пункта (сеть 0,38 кВ и 10 кВ), в котором расположены: коровник, приемный пункт молокозавода, измельчитель грубых кормов, общеобразовательная школа, детский сад, баня, магазин и 10 коммунально-бытовых потребителей.
Таблица 1.1 Расположение потребителей в населённом пункте
1. |
А1 |
11. |
Л1 |
2. |
Б2 |
12. |
Ж2 |
3. |
В3 |
13. |
К2 |
4. |
Г4 |
14. |
К4 |
5. |
Д5 |
15. |
Л3 |
6. |
Е6 |
16. |
Г6 |
7. |
Ж7 |
17. |
Г7 |
8. |
И8 |
18. |
Б8 |
9. |
К9 |
19. |
Е8 |
10. |
Л10 |
20. |
Г9 |
Таблица 1.2 Данные о жилых домах
-
Количество квартир в жилом доме
1
4
12
40
5(7-10;1)
1(2)
4(3-6)
-
Таблица 1.3 Сельский жилой дом (квартира) с плитой на газе, жидком или твердом топливе
-
Дневная нагрузка
Вечерняя нагрузка
Рд
Qд
Pв
Qв
кВт
квар
кВт
квар
1,3
0,52
3,5
1,17
Таблица 1.4 Данные центра питания
-
Наименование параметра
Величина параметра
1. Отклонение напряжения при максимальной нагрузке, %
+2
2. Отклонение напряжения при минимальной нагрузке, %
0
3. Номинальное напряжение, кВ
6
4. Мощность к.з. МВА
70
5. Длина ЛЭП, км
12
6. Номер схемы
3
Таблица 1.5 Расположение нагрузок ТП и расчетные нагрузки питания линии
ТП1 |
ТП2 |
ТП3 |
ТП4 |
||||
Sдн |
Sвеч |
Sдн |
Sвеч |
Sдн |
Sвеч |
Sдн |
Sвеч |
По расчёту |
160 |
270 |
150 |
180 |
150 |
120 |
Таблица 1.6 Данные о производственных потребителей
№ потр. |
Данные потребителя |
РД, кВт |
QД, квар |
РВ, кВт |
QВ, квар |
Мощность эл.двиг. |
11 |
Коровник без механизации процессов 100 голов |
4 |
- |
4 |
- |
-
|
12 |
Измельчитель грубых кормов |
22 |
20 |
- |
- |
22
|
13 |
Приемный пункт молокозавода |
45 |
40 |
45 |
40 |
14 |
14 |
Материально технический склад |
3 |
2 |
1 |
- |
- |
15 |
Мастерская |
15 |
12 |
5 |
4 |
- |
16 |
Школа на 40 учащихся |
5 |
- |
2 |
- |
- |
17 |
Ясли-сад |
4 |
- |
3 |
- |
- |
18 |
Фельдшерский пункт |
4 |
- |
4 |
- |
- |
19 |
Сельский магазин |
2 |
- |
4 |
- |
- |
20 |
Баня на 5 мест |
3 |
2 |
3 |
2 |
- |

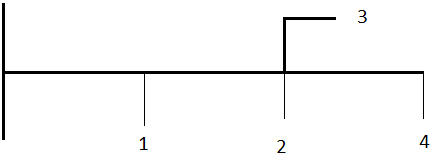

Рисунок 1.1.Схема радиальной сети
