ЗМІСТ

1.Загальний розділ…………………………………………………………………….....

1.1Технічні умови на сировину………………………………………………………....

1.2 Характеристика виробу прийнятого для проектування……………………….…..

2.Технологічнмй розділ…………………………………………………………….........

2.1 Розрахунок режиму роботи і програми цеху………………………………….…....

2.2 Специфікація деталей і складальних одиниць………………………………….….

2.3 Розрахунок норм витрат сировини і матеріалів на виріб……………………….....

2.4 Баланс деревини і використаних відходів………………………………………......

2.5 Характеристика технологічного процесу……………………………………….... ..

2.6 Технологічний маршрут виготовлення виробу…………………………………….

2.7 Розрахунок необхідної кількості і відсоток завантаження обладнання…………..

2.8 Карта технологічного процесу…………………………………………………........

2.9Розрахунрк площі та розмірів цеху…………………………………………………..

2.10 Розрахунок витрати ріжучого інструменту………………………………….…….

2.11 Вибір і розрахунок транспортних засобів……………………………………........

Перелік посилань……………………………………………………………………........

1 Загальний розділ

1.1 Технічні умови на сировину.

1.1.1 Плити поділяють:

за фізико-механічними показниками - на марки П-А і П-Б;

за якістю поверхні - на I і II сорту;

по виду поверхні - зі звичайною і дрібно структурної (М) поверхнею;

за ступенем обробки поверхні - на шліфовані (Ш) і не шліфовані;

по гідрофобним властивостям - зі звичайної і підвищеної (В) водостійкістю;

по вмісту формальдегіду - на класи емісії Е1, Е2, Е3.

1.1.2 Товщина не шліфованих плит встановлюється як сума номінального значення товщини шліфованої плити і припуску на шліфування, який не повинен бути більше 1,5 мм.

1.1.3 Допускається випускати плит розмірами менше основних на 200 мм з градацією 25 мм, в кількості не більше 5% від партії.

1.1.4 Відхилення від прямолінійності кромок не повинно бути більше 2 мм.

1.1.5 Відхилення від перпендикулярності кромок плит не повинне бути більше 2 мм на 1000 мм довжини крайки.

1.1.6 Плити повинні виготовлятися із застосуванням синтетичних смол, дозволених Міністерством охорони здоров'я України.

1.1.7 Вміст шкідливих хімічних речовин, що виділяються плитами у виробничих приміщеннях, не повинно перевищувати гранично допустимих концентрацій, для повітря робочої зони виробничих приміщень.

1.1.8 Якість поверхні плит повинне відповідати нормам

Допускається для плит із звичайною поверхнею не більше 5 шт. окремих включень частинок кори на 1 м2 пласті плити розміром, мм: для I сорту більше 3 до 10; для II сорту - більше 10 до 15.

1.2 Характеристика виробу прийнятого для проектування

1.2.1 Кобінована тумбочка призначенийдля оснащення житлових приміщень, де зберігають канцелярські прилади, документи . Виріб розбірної конструкції.

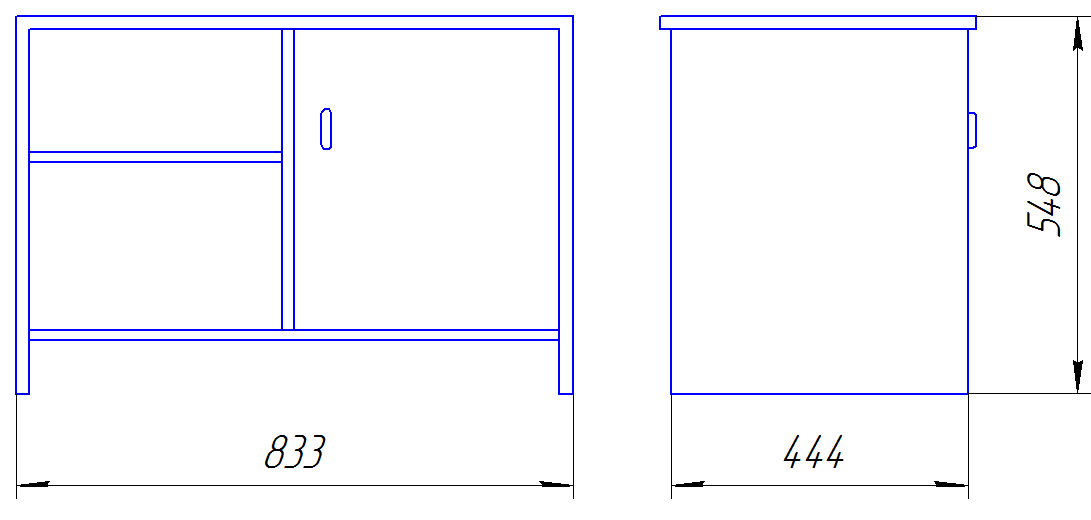

1.2.2 Загальний вигляд виробу приведений на рис.1.1

Рис. 1

2 Технологічний розділ

2.1 Розрахунок режиму роботи i програми цеху

2.1.1 Номiнальний фонд робочого часу обладнання (Тном), год, визначається за формулою:

Тном = N·S·t – p (1.1)

Де: N-кiлькiсть робочих днiв у роцi,днів, N=251.

S-змiнiсть роботи, зм S, =2.

t-тривалiсть змiни, год , t= 8.

p-кiлькiсть годин скорочення на передсвятковi днi год. р=6.

Тном = 251·2·8-6 = 4010 год (1.2)

2.1.2 Ефективний фонд робочого часу обладнання (Теф), год визначається за формулою:

Теф = Тном · Ккр (1.3)

де; Кк р- коефіцієнт що враховує втрати часу на капітальний ремонт обладнання , Кк р=0,97…0,99.

Теф = 4010 · 0,98=3930 год (1.4)

2.1.3 Річна програма цеху (Qр),шт, приймається виходячи з оптимального завантаження головного обладнання цеху.

Qр= 200000 шт. (1.5)

2.1.4 Змінна програма цеху (Qзм), шт, визначається за формулою;

Qзм = (1.6)

Qзм= = 398 шт.

2.2 Специфiкацiя деталей i складальних одиниць.

2.2.1 Специфiкацiя деталей i складальних одиниць зводиться в таблицю 2.1

Таблиця 2.1

Назва деталей і складальних одиниць

Позна-чення

на крес-ленні

Матеріал ДСТУ,ГОСТ,

ГСТУ,ТУ

К-сть деталей

у виробі,

шт.

Розмір деталей і складальних одиниць в чистоті, мм

довжина

ширина

товщина

1

2

3

4

5

6

7

1. Стінка бічна

01.00.00

Складальна

одиниця

2

548

444

17

1.1 Основа

01.00.01

Плита дереви-ностружкова

ГОСТ10632-89

2

548

444

16

1.2Личкування по площині

01.00.02

Шпон струганий твердолистянах порід ГОСТ 2977-82

4

548

444

0,6

1.3Личкування на крайку повздовжню

01.00.03

Матеріал крайковий синтетичний

ТУ 13-771-84

4

548

17

0,35

1.4Личкування на крайка поперечну

01.00.04

Матеріал крайковий синтетичний Т

У 13-771-84

4

444

17

0,35

2. Стінка горизонтальна

02.00.00

Складальна

одиниця

1

833

444

17

2.1Основа

02.00.01

Плита дереви-ностружкова

ГОСТ10632-89

1

833

444

16

2.2Личкування по площині

02.00.02

Шпон струга-нийт вердо-листянах порід ГОСТ 2977-82

2

833

444

0,6

2.3Личкування на крайку повздовжню

02.00.03

Матеріал крайковий синтетичний

ТУ 13-771-84

2

833

17

0,35

2.4Личкування на крайка поперечну

02.00.04

Матеріал крайковий синтетичний

ТУ 13-771-84

2

444

17

0,35

3Перегородка вертикальна

03.00.00

Складальна одиниця

1

438

444

17

3.1Основа

03.00.01

Плита дереви-ностружкова

ГОСТ10632-89

1

438

444

16

3.2Личкування на площину

03.00.02

Шпон струга-нийтвердо-листянах порід ГОСТ 2977-82

2

438

444

0,6

3.3Личкування на крайку повздовжню

03.00.03

Матеріал крайковий синтетичний Т

У 13-771-84

2

438

17

0,35

3.4Личкуван-ня на крайку поперечну

03.00.04

Матеріал крайковий синтетичний ТУ 13-771-84

2

444

17

0,35

4 Перегородка горизонтальна

04.00.00

Складальна одиниця

1

408

444

17

Продовження таблиці 2.1

1

2

3

4

5

6

7

4.1Основа

04.00.01

Плита дереви-ностружкова

ГОСТ10632-89

1

408

444

16

4.2Личкування на площину

04.00.02

Шпон струга-нийтвердо-листянах порід ГОСТ 2977-82

2

408

444

0,6

4.3Личкування на крайку повздовжню

04.00.03

Матеріал крайковий синтетичний

ТУ 13-771-84

2

408

17

0,35

4.4Личкуван-ня на крайку поперечну

04.00.04

Матеріал крайковий синтетичний ТУ 13-771-84

2

444

17

0,35

5 Полиця

05.00.00

Плита дереви-ностружкова

ГОСТ10632-89

2

408

444

17

5.1Основа

05.00.01

Плита дереви-ностружкова

ГОСТ10632-89

2

408

444

16

5.2Личкування на площину

05.00.02

Шпон струга-нийтвердо-листянах порід ГОСТ 2977-82

2

408

444

0,6

5.3Личкування на крайку повздовжню

05.00.03

Матеріал крайковий синтетичний

ТУ 13-771-84

4

408

17

0,35

5.4Личкування на крайку поперечну

05.00.04

Матеріал крайковий синтетичний

ТУ 13-771-84

4

444

17

0,35

6 Покривка

06.00.00

Складальна

одиниця

1

867

444

17

6.1Основа

06.00.01

Плита дереви-ностружкова

ГОСТ10632-89

1

867

444

16

6.2Личкування на площину

06.00.02

Шпон струга-нийтвердо-листянах порід ГОСТ 2977-82

2

867

444

0,6

6.3Личкування на крайку повздовжню

06.00.03

Матеріал крайковий синтетичний

ТУ 13-771-84

2

867

17

0,35

6.4Личкування на крайку поперечну

Матеріал крайковий синтетичний

ТУ 13-771-84

2

444

17

0,35

7 Двері

07.00.00

Складальна

одиниця

1

438

408

17

7.1Основа

07.00.01

Плита дереви-ностружкова

ГОСТ10632-89

1

438

408

16

7.2Личкування на площину

07.00.02

Шпон струга-нийтвердо-листянах порід ГОСТ 2977-82

2

438

408

0,6

7.3Личкування на крайку повздовжню

07.00.03

Шпон струга-нийтвердо-листянах порід ГОСТ 2977-82

2

438

17

0,35

Продовження таблиці 2.1

1

2

3

4

5

6

7

7.4Личкування на крайку поперечну

07.00.04

Матеріал крайковий синтетичний

ТУ 13-771-84

2

408

17

0,35

8.Задня стінка

08.00.00

ДВП ГОСТ 2977-82

1

867

565

3

2.3 Розрахунок норм витрати сировини; матеріалів на виріб

2.3.1 Розрахунок норм витрати сировини; матеріалів на виріб заносяться в таблицю 2.2

2.3.2 Розрахунок площ склеювання і витрати клеєних матеріалів на виріб проводиться на основі розрахунку площ склеювання і норми витрати клеєвого матеріалу на одиницю площі з врахуванням групи складності поверхні.

2.3.2.1 Відомість розрахунку витрат площ склеювання і клеєвого матеріалу заноситься в таблицю 2.3

Таблиця 2.2

Назва деталей і складальних одиниць

Позначе-ння на кресленні

Матеріал, ДСТУ, ГОСТ,ТУ

К-сть дета-лей , шт

Розмір деталей в чистоті, мм

Площа, комплекту одноймен. деталей, м2

м/пог

дов-жина

ши-рина

тов-щина

1

2

3

5

6

7

8

9

1 Стінка бічна

01.00.00

Складальна одиниця

2

548

444

17

-

1.1 Основа

01.00.01

СП, ГОСТ

10632-89

2

548

444

16

0,487

1.3Личкуван-ня на крайку повздовжню

01.00.03

Матеріал крайковий

ТУ 13-771-84

4

548

17

0,35

2,192

1.4 Личкуван-ня на крайку поперечну

01.00.04

Матеріал крайковий

ТУ 13-771-84

4

444

17

0,35

1,776

2 Стінка горизонтальна

02.00.00

Складальна одиниця

1

833

444

17

-

2.1 Основа

02.00.01

СП, ГОСТ

10632-89

1

833

444

16

0,370

2.3Личкуван-ня на крайку повздовжню

02.00.03

Матеріал крайковий

ТУ 13-771-84

2

833

17

0,35

1,666

2.4 Личкуван-ня на крайку поперечну

02.00.04

Матеріал крайковий

ТУ 13-771-84

2

444

17

0,35

0,888

3Перегородка вертикальна

03.00.00

Складальна одиниця

1

438

444

17

-

3.1 Основа

03.00.01

СП, ГОСТ

10632-89

1

438

444

16

0,194

3.3Личкуван-ня на крайку повздовжню

03.00.03

Шпон стру-ганий , ГОСТ 2977-82

2

438

17

0,35

0,876

3.4Личкуван-ня на крайку поперечну

03.00.04

Матеріал крайковий

ТУ 13-771-84

2

444

17

0,35

0,888

4Перегородка горизонтальна

04.00.00

Складальна одиниця

1

408

444

17

-

4.1 Основа

04.00.01

СП, ГОСТ

10632-89

1

408

444

16

0,181

4.3Личкуван-ня на крайку повздовжню

04.00.03

Матеріал крайковий

ТУ 13-771-84

2

408

17

0,35

0,816

4.4 Личкуван-ня на крайку поперечну

04.00.04

Матеріал крайковий

ТУ 13-771-84

2

444

17

0,35

0,888

К-сть заготівок на комплект деталей, шт.

Розмір заготівок, мм

Площа, комплекту одноймених заготівок, м2

м/пог

Коеф., що врах. техно-логічні втрати

Площа, комплекту з врахув технол. втрат, м2

довжина

ширина

товщина

10

11

12

13

14

15

16

-

-

-

-

-

-

2

562

458

16

0,515

1,02

0,525

4

868

20

0,35

3,472

1,03

3,576

4

464

20

0,35

1,856

1,03

1,912

-

-

-

-

-

-

-

1

847

458

16

0,388

1,02

0,395

2

853

20

0,35

1,706

1,03

1,757

2

464

20

0,35

0,928

1,03

0,955

-

-

-

-

-

-

-

1

462

458

16

0,212

1,02

0,216

2

458

20

0,35

0,916

1,03

0,943

2

464

20

0,35

0,928

1,03

0,956

-

-

-

-

-

-

-

1

420

452

16

0,190

1,02

0,194

2

428

20

0,35

0,856

1,03

0,882

2

464

20

0,35

0,928

1,03

0,956

Продовження таблиці 2.2

1

2

3

4

5

6

7

8

5Полиця

05.00.00

Складальна одиниця

2

408

444

17

-

5.1 Основа

05.00.01

СП, ГОСТ

10632-89

2

408

444

16

0,362

5.3Личкуван-ня на крайку повздовжню

05.00.03

Матеріал крайковий

ТУ 13-771-84

4

408

17

0,35

1,632

5.4 Личкуван-ня на крайку поперечну

05.00.04

Матеріал крайковий

ТУ 13-771-84

4

444

17

0,35

1,776

6Покривка

06.00.00

Складальна одиниця

1

867

444

17

-

6.1 Основа

06.00.01

СП, ГОСТ

10632-89

1

867

444

16

0,385

6.3Личкуван-ня на крайку повздовжню

06.00.03

Матеріал крайковий

ТУ 13-771-84

2

867

17

0,35

1,734

6.4 Личкуван-ня на крайку поперечну

06.00.04

Матеріал крайковий

ТУ 13-771-84

2

444

17

0,35

0,888

7 Двері

07.00.00

Складальна одиниця

1

438

408

17

-

7.1 Основа

07.00.01

СП, ГОСТ

10632-89

1

438

408

16

0,179

7.3Личкуван-ня на крайку повздовжню

07.00.03

Матеріал крайковий

ТУ 13-771-84

2

438

17

0,35

0,867

7.4 Личкуван-ня на крайку поперечну

07.00.04

Матеріал крайковий

ТУ 13-771-84

2

408

17

0,35

0,816

Всого плити личкованої м2

2,158

Всього крайки м/пог

17,701

9

10

11

12

13

14

15

-

-

-

-

-

-

-

2

420

452

16

0,380

1,02

0,387

4

428

20

0,35

1,712

1,03

1,763

4

464

20

0,35

1,856

1,03

1,911

-

-

-

-

-

-

-

1

880

458

16

0,403

1,02

0,411

2

887

20

0,35

1,774

1,03

1,827

2

464

20

0,35

0,928

1,03

0,956

-

-

-

-

-

-

-

1

450

420

16

0,190

1,02

0,194

2

458

20

0,35

0,916

1,03

0,943

2

428

20

0,35

0,856

1,03

0,882

2,278

2,324

18,421

18,974

Таблиця 2.3

Назва складальних одиниць, деталей

Позна-чення на кресленні

Назва матеріалу, на який наносить-ся клей

Марка клейового матеріалу,

Спосіб нанесення

Спосіб склеювання

Група склад-ності поверх-ні скле-ювання

Личкування

1 Крайка стінки бічної

01.00.00

Стружкова плита

Клей роз-плав Крус

вальцевий

гарячий

2

2 Крайка стінки гори-зонтальної

02.00.00

Стружкова плита

Клей роз-плав Крус

вальцевий

гарячий

2

3 Крайка перегородки вертикальної

03.00.00

Стружкова плита

Клей роз-плав Крус

вальцевий

гарячий

2

4 Крайка пе-регородки го-ризонтальної

04.00.00

Стружкова плита

Клей роз-плав Крус

вальцевий

гарячий

2

5 Крайка полиці

05.00.00

Стружкова плита

Клей роз-плав Крус

вальцевий

гарячий

2

6 Крайка покривки

06.00.00

Стружкова плита

Клей роз-плав Крус

вальцевий

гарячий

2

7 Крайка дверей

07.00.00

Стружкова плита

Клей роз-плав Крус

вальцевий

гарячий

2

Всьго

К-сть деталей у виробі, шт.

К-сть склеюв. поверхонь в деталі, шт.

Розмір поверхні заготівки, на яку наноситься клей, мм

Площа поверхні склею-вання, м2

Норма витрати клею, кг/м2

Норма витрати клею на комплект одно- іменних дет., кг

довжина

ширина

крайок

2

2

992

17

0,067

-

-

1

2

1277

17

0,043

-

-

1

2

882

17

0,030

-

-

1

2

852

17

0,029

-

-

2

2

852

17

0,058

-

-

1

2

1311

17

0,045

-

-

1

2

841

17

0,029

-

-

0,301

0,385

0,116

2.4 Розрахунок площ витрати шліфувальних матеріалів.

2.4.1 Розрахунок площ витрати шліфувальних матеріалів заноситься в

таблицю 2.4

Таблиця 2.4

Назва складаль-них одиниць, деталей

Позначе-нн на кресленні

Назва шліф-шкірки

Спосіб шліфування

К-сть дет. у виро-бі,шт.

К-сть шліф. повер.,

шт.

Розміри шліфованої поверхні, мм

Площа шліфу-вавння

м2

дов-жина

шири-на

щитів

Шліфування під опорядження площин

1Стінки бічної

01.00.00

на тканинні

верстатний

2

2

548

444

0,973

2 Стінки гори-зонтальної

02.00.00

на тканинні

верстатний

1

2

833

444

0,829

3 Перегородки вертикальної

03.00.00

на тканинні

верстатний

1

2

438

444

0,389

4 Перегородки горизонтальної

04.00.00

на тканинні

верстатний

1

2

408

444

0,362

5 Полиці

05.00.00

на тканинні

верстатний

2

2

408

444

0,725

6 Покривки

06.00.00

на тканинні

верстатний

1

2

867

444

0,770

7 Дверей

07.00.00

на тканинні

верстатний

1

2

438

408

0,357

Всього

4,405

2.3.3 Відомість розрахунку норм витрати шліфувальної шкірки на виготовлення виробу заносяться в таблицю 2.5

Таблиця 2.5

Назва шліфувальної шкірки

(основи)

Вид і матеріал шліфуваль-них поверхонь

Спосіб шліфу-вання

Площа шліфу-вання, м2

Норма витр. шліф шкірки за номерами зернистості м2/ м2

Норма витрати шліфувальної шкірки, м2

За номерами зернистості

Всьо-го

60

100

220

Шліф-шкірка на тканинні

Плити личковані шпоном

верс-татний

4,405

0,024

0,021

0,015

0,106

0,093

0,066

0,106

0,093

0,066

Разом

0,265

2.3.4 Відомість розрахунку витрат фурнітури і інших покупних деталей і вузлів на виготовлення виробу приводиться в таблицю 2.6.

Таблиця 2.6

Назва фурнітури і покупних деталей ТУ, ДсТУ, ГОСТ

Назва матеріалу покупних деталей, вузлів,шт

Кількість деталей, вузлів,шт.

Коефіцієнт, що враховує технологічні витрати

Назва одиниць вимірювання (скорочено)

Норма витрати з врахуванням втрат

1 Ручки

Сосна

1

1,01

шт.

1,01

2 Ніжки

Метал Ст.5

Покриття-нікель

4

1,01

шт.

4,04

3 Завіси

Метал Ст.5

2

1,01

шт.

2,02

4 Полице тримачі

Метал Ст.5

8

8,08

шт.

8,08

2.3.5 Відомість норм витрати метизів на виготовлення тумбочки приводиться в таблицю 2.7

Таблиця 2.7

Назва складальної одиниці або виду робіт

Позна-чення на крес-ленні

Назва метизів ДсТУ, ГОСТ

Кількість, шт.

Маса 1000 штук кг

Маса мети-зів на виріб,кг

Коефіці-єнт що враховує техноло-гічні втрати

Норма витрати метизів з врахував-нням втрат, кг

на оди-ни-цю

на ком-плект

1 Confirmat

01.01.00

Сталь

8

8

9,32

0,130

1,05

0,136

2 Кріплен-ня завіс

01.02.00

Шуруп 13х3ГОСТ 1145-86

4

8

0,61

0,005

1,05

0,006

3 Кріплен-ня ніжки

01.03.00

Шуруп 25х3ГОСТ 1145-86

2

8

1,08

0,009

1,05

0,010

4 Кріплен-ня стінки задньої

01.04.00

Цвяхи 20х2 (обивні)

15

15

0,49

0,007

1,05

0,007

5 Кріплен-ня ручок

01.05.00

Шуруп 30х3ГОСТ 1145-86

2

2

0,15

0,001

1,05

0,001

2.3.6 Зведена відомість витрати сировини і матеріалів на річну програму виробів заноситься в таблиця 2.8

Таблиця 2.8

Назва сировини, матеріалів

ТУ, ДсТУ, ГОСТ

Норма витрати на виріб

Річна програма

Витрата на річну програму

1 Плита СП личкована шпо-ном твердолис-тяних порід м²

ГОСТ 10632-89

2,324

200000

464800

2 Матеріал крайковий, м/пог

ГОСТ 2977-82

18,974

200000

3794800

4 Клей розплав Крус, кг.

ГОСТ 14231-78

0,116

200000

5 Шліф шкірка на полотні. м2

ГОСТ 6789-75

-

-

-

5.1№60

-

0,106

200000

21200

5.2№100

-

0,093

200000

18600

5.3№220

-

0,066

200000

13200

6 Фурнітура

-

-

-

-

6.1 Ручки, шт.

ГОСТ 1145-80

1,01

200000

202000

6.2 Ніжки, шт.

ГОСТ 1145-80

4,04

200000

808000

6.2 Завіси, шт.

ГОСТ 1145

2,02

200000

404000

6.3 Полице тримачі, шт.

ГОСТ 1145

8,08

200000

1616000

7 Метизи, кг.

-

-

-

-

7.1Confirmat

ГОСТ 1145-86

0,136

200000

27200

7.2 Шуруп 13х3

ГОСТ 1145-86

0,006

200000

1200

7.3 Шуруп 25х3

ГОСТ 1145-86

0,010

200000

2000

7.4 Цвяхи 20х2 (обивні)

ГОСТ 1145-86

0,007

200000

1400

7.5 Шуруп 30х3

ГОСТ 1145-86

0,001

200000

200

2.4 Баланс деревини і використання відходів

2.4.1 Баланс сировини для виготовлення виробів складається на підставі нормативних матеріалів. Вид і кількість відходів залежить від стадії і технологічного процесу

2.4.2 Розрахунок балансу деревини заноситься в таблицю 2.9

Таблиця 2.9

Назва матеріа-лів

Річна витрата на програму,м³

Відходи від механічної обробки,м³

в заго-тівках

в дета-лях

всього

обрізки

стружка

тирса

%

к-сть

%

к-сть

%

к-сть

Плита деревино-стружкова

7902

7337

565

75

423,8

-

-

25

141,2

Матеріал крайковий

22,6

21,1

1,5

100

1,5

-

-

-

-

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
