15 Варианты компоновки системного блока пвм

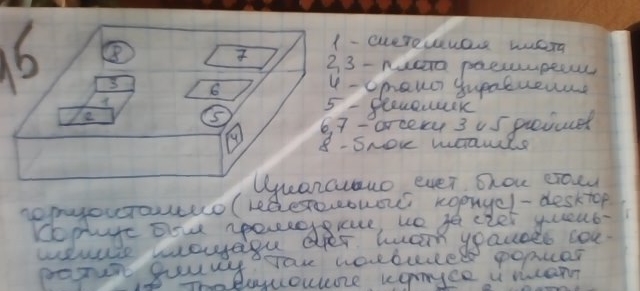

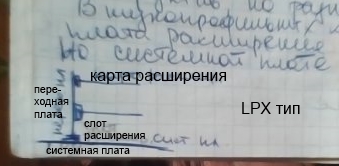

Изначально системный блок стоял горизонтально (настольный корпус) – desktop. Корпус был громоздким, но за счет уменьшения площади системной платы удалось сократить его длину. Так появился формат baby-AT. Традиционные корпуса и платы получили название full-AT. В настоящее время под корпусом desktop понимают корпус размером 35 см. Затем корпус стали ставить по другому, изменив расположение отсеков внешних устройств. Так появился тип корпуса tower. Конструктивно этот корпус лучше и удобнее за счет наличия жесткого шасси. Конструктивно системные платы и корпуса АТХ появились в связи с тенденцией расположения максимального количества периферийных контроллеров на системной плате. Корпуса tower могут иметь разные размеры, minitower – 35 см высота, 17 – 18 см ширина, 40 см глубина. Корпуса могут иметь конструктивные особенности: запыляемые защитные дверцы на накопителях, элементы блокировки доступа, средство контроля температуры. Блоки питания имеют универсальный конструктив, но разную мощность. В низкопрофильных корпусах SlimLineплаты расширения располагаютпараллельно системной плате.

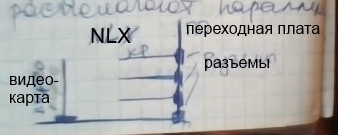

В LNK переходная плата обязательна, даже если нет плат расширения.через нее подключается все необходимое. Существуют необычные корпуса, например в виде прямоугольного цилиндра, моноблоки (монитор и компьютер в 1 блоке).

16 Правила выполнения чертежей печатной платы (дорожки)

Печатные проводники следует изображать в виде отрезков линий, совпадающих с линиями координатной сетки или под углом кратным 15. Печатные проводники одинаковы по ширине на всем протяжении. Взаимное расположение проводников не важно. Проводники шириной менее 2,5 мм изображаются 1 линией, которая является осью симметрии проводника. Проводники шириной более 2,5 мм обозначаются двумя линиями и штрихуются под углом 45° или зачерняют. В целях упрощения чертежа допускается выполнять проводники любой ширины 1 линией, указывая в технических требованиях или в таблице. При прокладке печатных проводников следует по возможности избегать ответвления проводников.

22 Виды схем и правила их выполнения

Схемы бывают:

• структурные

• функциональные

• электрические - принципиальные

• схемы соединений

• кинематические

Структурная и функциональная схемы чертятся одинаково. Разница в том, что в структурных упор делается на состав, а в функциональных на принцип работы. На этих схема изображаются основные структурные или функциональные части устройства и взаимосвязи. Части изображаются прямоугольником или УГО(условное графическое обозначение). Графическое построение схемы должно давать наглядное представление о последовательности взаимодействия частей изделия. На линиях взаимосвязи стрелками обозначают направление хода процессов в устройстве. Если применить прямоугольник, то на схеме должны быть указаны наименования каждой функциональной части изделия, тип элемента, обозначение документа. Если большое количество частей, то ставят справа или сверху порядковый номер, а наименование, тип и обозначение указываю в таблице. Допускается помещать на схеме поясняющие надписи.

Всем функциональным частям присваиваются номера сверху -вниз слева -направо.

Правила выполнения принципиальных схем.

На схеме изображают все электрические элементы или устройства, необходимые для осуществления и контроля заданных электрических процессов, все электрические связи и элементы, которыми заканчиваются цепи. Схемы выполняются для устройств, находящихся в отключенном состоянии, если в работающем , то указать режим. Все элементы изображаются в УГО установленных стандартов.

Схемы чертят 3 способами:

• при совмещенном способе составные части изображают близко друг к другу

• при разнесенном способе составные части изображают разных местах, так чтобы отдельные цепи были изображены более наглядно

• при выполнении строчным способом УГО элементов, входящих в 1 цепь изображают последовательно по прямой. Отдельные цепи рядом, параллельно, образуя параллельные строки. Строки нумеруют арабскими цифрами.

• схемы выполняются в многолинейном способе - каждую цепь изображаются отдельной линией, а элементы содержащиеся в цепях - УГО. В однолинейной цепи элементы, выполняющие идентичные функции рисуют одной УГО, а разные разными.

Схемы соединений

На схеме соединений должны быть изображены все устройства и элементы, входящие в состав изделия, их входные и выходные элементы, а так же их соединения.

Изображают:

• устройства в виде прямоугольника или УГО

• элементы в виде УГО или УВО(упрощенные внешние очертания)

• входные и выходные элементы только в виде УГО

Внутри или около ГО устройства допускается указывать его наименование и обозначение документа, на основании которого оно применено. На схему указывают обозначение выводов и устройств, нанесенных на изделие.

При изображении на схеме соединителей допускается применять УГО не показывающие отдельные контакты, в том случае около соединителя на поле или на последующих листах помещают таблицу с указанием контакта.

Провода, группы проводов, жгуты и кабели должны быть показаны на схеме отдельными линиями(толщина от 0,4 до 1 мм). Номера проводов и жил кабелей на схеме представляют около обоих концов изображения в окружностях разрывов кабелей, вблизи от разветвления жил. Номера жгутов проставляют на полках линий-выносок около мест разветвления. Номера групп проводов проставляют около линий-выносок. На схеме должны быть указаны:

• для одножильных проводов - марка, сечение, расцветка

• для кабелей - марка, сечение

• для жгутов - обозначение документа

Эти данные указывают около линий, изображающих провода.

Кинематические схемы

На схеме представляют совокупность кинематических элементов и их соединений, предназначенных для осуществления, регулировки заданных движений исполнительных органов. Кинематические связи - механические и немеханические , внутри исполнительных органов, между отдельными кинематическими парами, цепями и группами, а так же связи с источником движения. Такие схемы вычерчивают в виде развертки. Все элементы изображают УГО или упрощенно.

На кинематической схеме допускается:

• переносить элементы вверх или вниз от их истинного положения, выносить за контур, не меняя положения

• поворачивать элементы в положение, удобное для изображения. В этих случаях сопряженные звенья пары, вычерченные раздельно, расчерчивают штриховой линией

Если валы и оси на схеме пересекаются, то линии, изображающие их в местах пересечения не разрывают.

На кинематических схемах изображают:

• валы, оси, стержни и т.п. сплошными основными линиями С

• элементы, изображенные упрощенно в виде контурных очертаний(зубчатые колеса, звездочки и т.п.) линиями толщиной С/2

• контур изделия в который вшита схема тонкими линиями С/3

• кинематические связи между сопряженными звеньями пары вычерчивают раздельно штриховыми линиями С/2

• кинематические связи между элементами или между ними и источником движения через немеханические участки двойными штриховыми линиями С/2
