12 Модульное конструирование свт.
До середины 20 века господствовало убеждение, что знание о любом объекте не полноценно, если мы досконально не выясним, как устроен объект. Если требуется построить сложную систему, это не так. Ученые ввели понятие «черный ящик» - любой объект, о внутренней структуре которого ничего не известно, но чьи внешние функции точно и подробно описаны. Например, никто, кроме разработчиков и производителей не знает досконально, как устроены микросхемы памяти, винчестер и т.д., но чтобы использовать их в работе такие знания не требуется. Принцип модульного проектирования предполагает, что два модуля, разработанные разными производителями, ничего не знающих друг о друге, будут работать вместе. Например, плата расширения подключается к материнской плате через стандартный разъем, т.е. потребителям предоставляется возможность обновлять свои аппаратно-программные системы по модулям, а не целиком, а разработчикам модульное конструирование позволяет производить то, что лучше получается и совершенствовать это.
13 Варианты простановки размеров на чертежах деталей. Виды баз.
Количество деталей (видов, чертежей, разрезов) должно быть минимальным, но достаточным для определения формы детали. Тела вращения изображают в 1 проекции, ось которой параллельна штампу. В совокупности с размерами такие изображения полностью передают форму детали. Количество размеров на чертеже детали должно полностью определять ее форму и быть достаточным для изготовления и контроля. Не следует допускать повторения размеров. Нанесение размеров происходит с учетом базирования детали. Поверхности, линии и точки, принадлежащие детали и используемые для придания требуемого положения конструкции при изготовлении или при измерении называются базами. Они бывают:
Конструкторские – поверхности и оси, которые определяют расположение деталей в сборочной единице и от которых зависит качество работы конструкции.
Технологические – базы, по которым детали фиксируются в станках в процессе обработки, например, на каждой плате есть минимум 2 отверстия. Они являются и базовыми и крепежными.
Измерительные – за 0 в координатной системе отсчета при изготовлении платы берется левый нижний угол платы, либо левое нижнее отверстие.

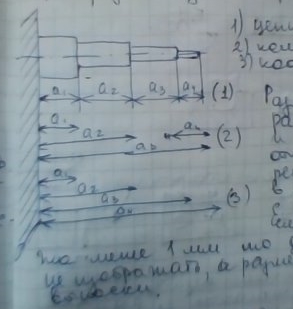

Существует 3 основных схемы расположения размеров. Размерные цепи должны быть разомкнуты. Замыкающий размер не проставляют (при необходимости его вычисляют). Если его обозначили, то ставят звездочку, а в технических требованиях пишут «1* Размеры для справок».
1 – цепная (редко используется).
2 – комбинированная (применяется при изготовлении плат)
3 – координатная
Размеры, по возможности, следует располагать под изображением и справа от нее. Размеры, относящиеся к одному конструкторскому элементу, рекомендуется группировать в одном месте.
Если размер в масштабе чертежа менее 1 мм, то допускается его (например, фаску) не изображать, а размеры указать на полке выноски.
