Вибросито св-2

Кардинальных различий среди вибросит нет. Так, вибросито СВ-2 состоит из сварной станины 1 с приёмной ёмкостью, на которой установлены распределительный желоб 2, два электродвигателя 3 для привода вибрирующей рамы 5 и амортизаторы 6. Каждая из двух вибрирующих рам опирается на четыре резиновых амортизатора, имеет вибратор с эксцентриком вала, который приводится в движение от электродвигателя клиноременной передачей, закрытой ограждением 4. Между барабанами 7 натягивается рабочая сетка. Сетки наклонены горизонталью под углом 12-18 градусов.

В ВС-1 на вибрирующей раме закреплена сменная кассета с сетками. Вибрирующая рама опирается на четыре амортизатора из витых цилиндрических пружин, прикреплённых к станине сита.

Рама состоит из основания, двух боковин, скреплённых между собой болтами. Боковины дополнительно скрепляются распоркой, рамой привода, корпусом вибратора. В корпусе вибратора установлен вал с дисбалансами, обеспечивающими необходимую амплитуду колебания. На раме привода расположен электродвигатель, соединённый с вибратором клиноременной передачей. На противоположной стороне рамы привода установлены грузы, уравновешивающие привод.

Вибросита при монтаже устанавливают на блоке очистки циркуляционной системы над ёмкостью и крепят болтами. Отклонения станины от горизонтального положения – не более 5 мм. Вокруг вибросита монтируют площадку с ограждением шириной не менее 0,75 м. Приёмный патрубок (желоб) вибросита соединяют трубой с устьем скважины. Для приведения в рабочее положение вибросита, отвинчивают четыре транспортных болта, крепящие вибрирующую раму. Устанавливают электродвигатель и надевают два клиновидных ремня. При установке кассет с сетками, проверяют наличие резиновых выступов на основании сетки и правильность их расположения. Кассеты устанавливают таким образом, чтобы с каждой стороны оставались равные промежутки, после чего прижимами затягивают болты до соприкосновения витков пружины.

Гидроциклоны

По принципу действия гидроциклоны представляют собой инерционно-гравитационные отделители грубодисперсного шлама от бурового раствора.

Для удаления из раствора песка с размером частиц более 0,074 мм применяют гидроциклоны диаметром 150 мм и более, которые называются пескоотделителями. А для выделения ила с размером частиц менее 0,074 мм – гидроциклоны диаметром 50-100 мм – илоотделители. Для очистки растворов от мелкодисперсных частиц диаметром 0,03 мм используют центрифуги различных конструкций.

В циркуляционной системе буровой установки применяются гидроциклонные шламоотделители 1ПГК, ПГ-50, называемые пескоотделителями.

Пескоотделитель 1пгк

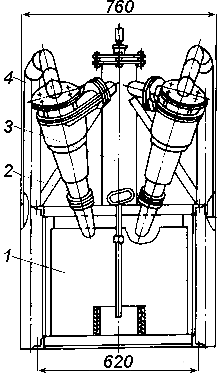

Пескоотделитель представляет собой батарею из четырёх параллельно включённых гидроциклонов 2 с внутренним диаметром 150 мм, установленных на раме 1, выполненной в виде лотка с наклонным дном и люком, имеет крестовину 3 и четыре отвода 4 с резиновыми рукавами. Во внутренней полости рамы закреплён вертикальный шламовый насос ВШН-150, нагнетательный патрубок которого соединён с подающей трубой. Внутренняя полость рамы – резервуар – разделена перегородкой на два отсека, один отсек со шламовым насосом соединён с желобной системой, а на втором отсеке имеется шибер для удаления через люк шлама.

Гидроциклон

Гидроциклон состоит из стального цилиндрического корпуса 1 с тангенциальным патрубком, к которому крепится резиновое сопло и подсоединяется подающая труба. Внутри корпуса вставлен и закреплён цельнолитой полый резиновый конус 3, к нижней части которого присоединена сменная песковая насадка 4. В верхней крышке корпуса на фланце установлена сливная насадка 5 с патрубком 2, служащим для присоединения отводов в коллектор, по которому выходит очищенный раствор.

Принцип работы гидроциклона следующий. Буровой раствор подаётся насосом по тангенциальному патрубку в гидроциклон; под влиянием центробежных сил более тяжёлые частицы отбрасываются в периферию корпуса гидроциклона; по конусу опускаются вниз и через насадку сливаются наружу. Чистый буровой раствор концентрируется в центральной части гидроциклона и через патрубок в верхней части сливается в ёмкость циркуляционной системы. Для повышения частоты вращения раствора в гидроциклоне сопло тангенциального патрубка сужено.

Пропускная способность гидроциклонного пескоотделителя ПГ-50 – до 45 л/с при рабочем давлении перед гидроциклоном 0,2-0,3 МПа.

Илоотделители состоавляют третью ступень очистки буровых растворов. Они состоят из 12-16 гидроциклонов диаметром 75 или 100 мм с общим выводом бурового раствора, смонтированных на раме с поддоном для сбрасываемого ила и шламового насоса ВШН-150. Илоотделитель ИГ-45 состоит из 16 гидроциклонов диаметров 75 мм. Максимальная производительность по очищенной жидкости составляет 45 л/с при рабочем давлении перед гидроциклоном 0,2-0,3 МПа.

При монтаже пескоотделитель и илоотделитель устанавливают на блоке очистки или на промежуточном блоке циркуляционной системы, и крепят к блокам болтами.
