Результаты измерений опыта холостого хода.
Напряжение, В |
Величина тока, А |
Мощность, Вт |
||||||||
UАВ |
UВС |
UСА |
Uав |
Uвс |
Uса |
IА |
IВ |
IС |
Pw1 |
Pw2 |
|
|
|
|
|
|
|
|
|
|
|
Таблица 9.2
Результаты расчетов
Uл1, В |
Uл2, В |
K |
Io, А |
Po, Вт |
Q, ВАр |
S, ВА |
cos |
|
|
|
|
|
|
|
|
Ток холостого хода подсчитывается как среднеарифметическое показаний трех амперметров:
Io = ( IА + IВ + IС )/3
Коэффициент мощности трансформатора:
cos = Po/ 3 Uл1 Io
Полная
мощность, потребляемая трансформатором
на холостом ходу:
,
складывается из активной и реактивной
мощности
.
Так как активная мощность Ро
невелика, то мощность потребляемая
трансформатором на холостом ходу почти
целиком является реактивной:
,
а энергия, потребляемая трансформатором,
почти вся расходуется на создание
магнитного потока.
Опыт короткого замыкания.
Вычертить принципиальную схему опыта короткого замыкания трансформатора (рис.9.3);
Рис.9.3. Принципиальная схема опыта короткого замыкания.
Включить трансформатор в работу, пользуясь монтажной схемой (рис.9.4);
Для определения напряжения короткого замыкания при помощи реостатов R3, R4, R5 по амперметрам А4, А5, А6 установите паспортные токи в первичной обмотке.
Показания ваттметров снимайте с учетом положения переключателя полярности. Цена деления шкалы ваттметров - 1 Вт.
Данные измерений записать в таблицу 9.3.
Произвести расчеты, результаты занести в таблицу 9.3.

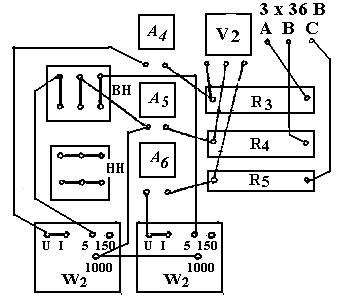

Рис.9.4. Монтажная схема опыта короткого замыкания.
Напряжение короткого замыкания, указываемое в паспорте трансформатора, выражается в процентах:
Uк = Uк/ Uн 100%,
где Uн - паспортное напряжение, В. Оно подсчитывается как среднее арифметическое линейных напряжений, измеренных при проведении опыта короткого замыкания
Причем, IА = IВ= IС = Iном
Активная мощность трансформатора в опыте короткого замыкания
Ркз = Рw1 + Рw2.
Используя данные опыта холостого хода и короткого замыкания, подсчитайте номинальный КПД трансформатора при работе с паспортной мощностью (Sн) по формуле:
где Р1 - мощность, потребляемая трансформатором, Вт;
Р2 - полезная мощность, отдаваемая потребителю, Вт.
Таблица 9.3
Результаты испытаний опыта короткого замыкания
Напряжение, В |
Величина тока, А |
Мощность, Вт |
Uк |
u к |
Ркз |
|
|||||
Uас |
Uвс |
Uса |
IА |
IВ |
IС |
Рw1 |
Рw2 |
В |
% |
Вт |
% |
|
|
|
|
|
|
|
|
|
|
|
|
Контрольные вопросы.
Какой режим работы называется холостым ходом?
Как экспериментально определяется коэффициент трансформации?
На что расходуется активная мощность холостого хода трансформатора?
В чем заключается сущность опыта короткого замыкания?
Что называется напряжением короткого замыкания трансформатора?
Куда расходуется активная мощность в опыте короткого замыкания?
Как можно определить КПД трансформатора?
