Результаты опыта

Кратность тока перегрузки I/Iнэ	1,5	1,7	2,0	2,4
Ток перегрузки I, А
Номер реле и нагревательного элемента
Время срабатывания t, с

Контрольные вопросы:

1. Какие функции выполняет магнитный пускатель?

2. Каково назначение блок-контактов магнитного пускателя?

3. Что такое нулевая защита и чем она осуществляется?

4. Сколько проводов необходимо проложить к кнопочной станции?

5. Что может быть причиной гудения магнитного пускателя при работе?

6. Какие регулировки имеет тепловое реле?

7. Как выбрать и настроить тепловое реле?

8. Каковы преимущества и недостатки тепловых реле?

Лабораторная работа 3. Цепи однофазного переменного тока. Последовательное и параллельное соединение потребителей в цепях однофазного переменного тока. Явление резонанса.

Ц е л ь р а б о т ы: изучить явления, возникающие в цепях переменного тока при последовательном и параллельном включении активной и реактивной нагрузки.

1. Задание к самостоятельной работе.

1. Изучить и законспектировать по /1, с.56-94/; /2, с.47-78/; /3, с.42-68/; /6, с.14-16/ разделы «Идеальные элементы цепи переменного тока», «Изображение синусоидальных функций», «Последовательное соединение элементов», «Параллельное соединение элементов».

2. Вычертить волновые и векторные диаграммы для электрических цепей, содержащих различные типы сопротивлений (активное, индуктивное, емкостное).

3. Вычертить принципиальные схемы электрических цепей с различным типом сопротивлений.

4. Изучить явления, возникающие в цепях однофазного переменного тока при последовательном и параллельном соединении активной и реактивной нагрузки /1, с.116-124/; /2, с.80-90/, /3, с.69-77/.

2. Общие сведения.

1. Основные определения и термины в цепях однофазного переменного тока.

В реальных цепях однофазного переменного тока электрическое и магнитное поля распределены вдоль всей цепи. Но такое равномерное распределение полей встречается редко, например, в линиях передачи энергии. Как правило, магнитное и электрическое поля распределяются вдоль цепи неравномерно; причем, на одних участках резко выражены магнитные поля (индуктивные катушки), на других - электрические (конденсаторы). Имеются также участки цепей, где происходит в основном преобразование электромагнитной энергии в тепловую (резисторы). Указанные цепи позволяют изучить свойства отдельных участков, а затем рассмотреть работу цепи в целом.

В цепях переменного тока различают три типа сопротивления:

1. активное - в котором происходит необратимый процесс преобразования электрической энергии в тепловую. Им обладают все материалы, проводящие электрический ток (металлы, электролиты) - резисторы.

2. индуктивное - в котором происходит накопление энергии магнитного поля - катушки индуктивности, обмотки трансформаторов и двигателей.

3. емкостное - в котором происходит накопление энергии электрического поля - конденсатор.

2. В электрической цепи с активным сопротивлением (рис.6.1) напряжение и ток совпадают по фазе.

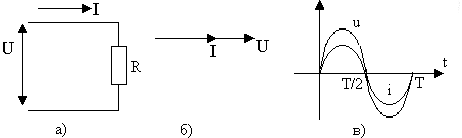

Рис. 6.1. Электрическая цепь с активным сопротивлением:

а) электрическая схема; б) векторная диаграмма; в) волновая диаграмма.

Закон Ома для данной цепи:

I = U/R.
