Кіріспе

Қалааралық байланыс кабель желiсi элементтердi зор сан тұратын күрделi техникалық құрылым болады. Сызық (ондаған жыл ) ұзақ жұмыс жасау үшiн арналғандықтан және онда жүздiк кiдiрiссiз жұмыс қамсыздандырылуы керек болғандықтан және байланыс каналдарының, және кабельдерге рет және сигналдарды берудiң сызықты тракт кiрушi кабельдiк арматура биiк талаптардың көрсетедi, онда жабдық барлық элементтерге сызықты-кабелдiк. Таңдау түрiндегi және байланыс желiсiнiң құрылымы қуаттың таралуын процесс сызық бойымен ғана емес, қажеттiлiк өзара кедергi келтiретiн әсерлерден шынжырдың жайғастырылған жақын қорғау да анықталады. Кабель диэлектриктерi,ең үлкен байланыс қашықтықты қамтамасыз етудiң талабыдан арнаға минималды ысыраптарда сүйене таңдайды.

Қалааралық байланыс жолға электр байланыс жоғары өркейген қазiргi техника көрсетiлетiн талаптың түрi әйтеуiр төмендегiше сипаттай алады:

- елдi шегiнделер 12500 кмге дейiн қашықтықта байланыстың жүзеге асыруы және қалааралық үшiн 25000-ге дейiн;  - кең жолақтылық және (газет мәлiметтерлер, хабар тарату, беру теледидар, телефон соғу, беру және тағы басқалар) қазiргi ақпараттың әр түрлi түрлерiн беру үшiн жарамдылық; - шынжырларды қорғалу өзара және сыртқы бөгеуiлдер, сонымен бiрге найзағайдан және жегiде;

-сызықтың электр параметрлерi, орнықтылық тұрақтылық және байланыс сенiмдiлiк;  -байланыс жүйесiнiң үнемдiлiгi негiзiнен.  Бұл кабель техникасы сәйкес келесi бағыттарда үдетедi:

1. Байланыстың қуатты будаларын ұйымдастыруға рұқсат беретiн коаксиалды системдердi басым даму және бiр кабелдi байланыс жүйесi бойымен өте алыс жерлерге теледидардың програмы берудi.

2. Жасау және арналарын үлкен санын алу қамтамасыз ететiн байланыстардың перспективалы Окасының енгiзуi және (мыс, қорғасын) тапшы металдардың үшiн талап етпейтiн өз өндiрiстерi.

3. Жақсы электр ие (полиэтилен, полистирол, полипропилен тағы басқалар) пластмассалардың кабель техникасына кең енгiзу және механикалық сипаттама және рұқсат беретiн өндiрiстi автоматтандыру.

4. Қорғасын орынына және құрыштан жасалған алюмини пластмасса қабықтарының енгiзуi. Қабық тығыз бекiтiлген ие болуы керек және қызмет ету мерзiмi кабельдiң электр параметрлерiн тұрақтылық ағымында барлығы қамтамасыз ету.

5. Әзiрлеу және (бiр коаксиалды, төрттен бiрiншi,) аймақ iшiндегi байланыстың кабельдерiнiң үнемдi құрылымдары өндiрiске енгiзу.

6. Қалқаланған кабельдердi сыртқы электромагниттi әсерлерден ақпарат ол бойымен берiлетiн жасау берiк арашалаушы және найзағай, алюмини қосқабатты қабықшалардағы кабельдерi жеке алғанда түрiндегi - болат және алюмини - қорғасын.

7. Байланыс кабелдердi оқшаулауды электрлiк берiктiктiң жоғарылауы. Күш беретiн электр кабел де, жоғары жиiлiктi кабель де қазiргi кабель қасиет бiр мезгiлде ие болуы керек, және қызмет көрсетiлмейтiн күшейткiш пункт өте алыс жерлерiне дистанциялық қоректенуi үшiн жоғарғы құаттың токтерiн берудi қамтамасыз ету.

1 Теориялық бөлім

1.1 Тарату жүйесі, байланыс жолдарының түрлері, кабель маркасы.

Арналар саны қалааралық байланыстың түпкі және кезеңдік елді мекендердің қажеттілігімен шығарылады, яғни магистральді трассада орналасқан болып келеді, резервті арналардың пайда болуы иілгішті, тұрақтылық пен сенімділікті арттыру үшін магистральді және зоналық желіде қолданылады

Тапсырма бойынша маған су асты коаксалды желі берілген. Тарату жүйесі ИКМ- 480, ал арналар саны 220. Осыған байланысты кабель КМГ - 4 2, 56/9, маркасын таңдадым.

Сыйымдылық пен кабельдің түрі және де тарату жүйесінің таңдалуы жобалаушы қуаттың есебімен жүзеге асырылады, яғни біріншілік және екіншілік параметрлері арқылы шығарылады.

, (1.1)

Ом/км

, (1.2)

D- өткізгіштің сыртқы диаметр, d – өткізгіштің ішкі диаметрі. K мәні төменгі кестеден алынады.

2.1- ші кесте

Өткізгіштің материялы

К

Мыс

0,021

Алюминий

0,0164

Болат

0,075

Коаксиальді кабельдің сыйымдылығы С (Ф/м) мен өткізгіштігі G (См/м) мына формуламен Er және tg есептелінеді:

С = 2πε0εr/ln(D/d) = εr10-6/18ln(D/d), (1.3)

Ф/м

G = 2nσ/ln(D/d) = ωCtgδ, (1.4)

См/м

Өшулік коэффициенті а дБ/ км, фаза коэффициенті рад/ км, толқындық кедергі Zв (Ом), таралу жылдамдығы (км/с), келесі формуламен есептелінеді:

, , (1.5)

дБ/км

рад/км

, , (1.6)

Ом

км/с

2 Кабельдің маркасын таңдау

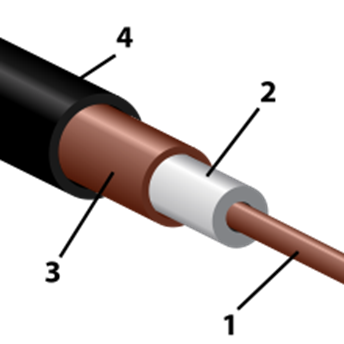

Каоксиалды кабельдің құрылғысы 1 — ішкі өткізгіш 2 — оқшаулау (тегіс полиэтилен) 3 — сыртқы өткізгіш 4 — қабықшасы

2.1 сурет. Су асты каоксиальді кабель түрі.

Атлантикалық су асты телеграф байланыс желiсiнiң аралық төсемi үшiн ойлап табылған коаксиалды кабел және радионың төңiрегі үшiн түрлендiрген. Қазiргi уақытта шығарылатын кабельдi ассортимент әр түрлі таңбаларды есептейді.Әуесқойлық радиобайланыста толқындық кедергіге ие 50 Ом кабель пайдаланады.Қазiргi кабелi (екiншi өткiзгiшпен) мыс шырмау бүркенген сыртқы бет жағы қоршаған диэлектр игiн қабат орталық мыс өткiзгiшiнен тұрады, және пластика, қоршаған ортаның әсерiнен. Кабельдiң түрлерiн көпшiлiкте полиэтилендi диэлектрик ретiнде пайдаланады, ал сыртқы қабықтың сапасында (2.1сурет) поливинилхлорид бар. Жермен де, сумен де радиоәуесқой.Ылғалдың әсері болғаны кабельдің қосылудың нүктесi, соның iшiнде тiркеуiштер. Ылғалдың капилляр кiруi тотығуға алып келедi және шырмаудың бiртiндеп қирауына әкеледі. Кәдiмгi, (Coax Seal мысалы) арнаулы герметизацияларда кабельдiң тоғысқан жерлерiнiң герметизациясы үшiн кәдiмгi пластилинды пайдаланады. Болады орынына жұмсала алған UG-21/U бiрақ суға шыдамды емес ылғал қорғал қалған коаксиалды тiркеуiштер, бiрақ PL-259-дардың тiркеуiштердiң қорғалмаған ылғалдары SO-239.Белгiлеу керек,кабелiнiң кесiндiлерiнiң дәнекерлi қосылулары өзгертiлген толқындық кедергiге ие болған және көзi болып көрiнеді. Сондықтан (PL-259 - PL-258 - PL-259) ажырамалы қосылыстарға артықшылығы бар көрiнедi.

2.2 Сурет - Кабельдiң ұласуының тәсiлі

Коаксиальді кабелдiң спецификациясы үшiн жүйелік кодтарды пайдаланады. Кабельдiң (MIL-C-17D ) стандарт американдық әскери өнеркәсiптiң талап жеткiлiктi таңбасы "RG" Radio Guide. Ар жағында санмен көрсетiлген кодты көрсеткен бұдан әрi, мүмкiн, U символы. 2.1 кестелердегi кабелiнiң ең белгiлi түрлерiн тiзiм және RG-8/U кең таралған саны том 2 және RG-213/U стандарттардың қазiргi талаптарымен сәйкес (50 Ом толқындық) NATO өңделген қазiргi кабельден астам. Бiрнеше үлкен шығынмендермен Кейiн 1 ГГЦ ең үлкен ысыраптарымен "Duobond" үлгi толқындық кедергіге ие 50 Ом төменгi бейнеленедi.Жермен аралық төсем үшiн "Bury-8" кабельдiң таңбасын мүмкiн кеңес беру, ал антенналардың айналмалы элементтерiне - "Flexi-4XL" кабель қосу үшiн пайдалынылады. Кабельдiң маңызды құрамдас бөлiгi оның қабығының материалы болып көрiнедi. Жасалғаны қара поливинихлорды кабелiнiң үлгiлерiн көпшiлiгiнiң қабығы – хлорид. 5 жылды кабель қызмет ету мерзiмiн қамтамасыз етедi және Class I таңбаланады. Қабық Class IX таңбалауы қоршаған ортаның әсерi, химиялық берiктiлiктi бiлдiредi және (қабықтың материалы - тефлонның бiр түрi) 200 градустарға дейiн жылуға шыдамды. Кабельдiң әр түрлi үлгiлерiнде диэлектрик ретiнде (Foamed Реж) көбiктi полиэтилендi пайдаланады немесе көбiктендiрiлген (Air Реж) полиэтилен, қамтамасыз ететiн жақсартылған ылғал қорғайды.

Кесте 2.1 - Құрылымы және өлшемі

Өткiзгiштiң материалы

Болат мыс бүркенген

Өткiзгiш, м диаметрi

1.63

Диэлектриктiң материалы

Өткiзгiш

Диэлектрик, м диаметрi, мм

7.29

Ішкі экран

Фольга

Қабаттарды сан және экранның материалы1- таспа

Ішкі экран

Таспаны жабулау, %

100

Шырмауды жабулау, %

60

Қабықтың материалы

ПВХ (Поливинилхлорид)

Қабықтың диаметрi

10.16

№ каталог бойынша

1523А

Түс

Ақ-қара

Ұзындығы, м

304.8

Салмақ, кг/км

80.363

Кесте 2.2 - Кабельдiң электр сипаттамасы

Кедергi, Ом

75±2

211 МГц

270 МГц

300 МГц

350 МГц

400 МГц

450 МГц

550 МГц

870 МГц

1000 МГц

жиiлiкте 5-1000 МГц

5.939

6.726

7.054

7.612

8.104

8.695

9.646

11.483

12.599

13.879

20

Жұмыс температурастың шектерi

-40 до +80

Таралудың жылдамдығы, %

83.0

Тұрақты ток кедергi 20 болғанда, Ом/км

36.091

13.452

Шлейф

53.1

iшкi өткiзгiш

0.318

ПФ/мо номиналды сыйымдылық,

Индуктивтiлiк,H/100м-шi өшу, дб  5мгцтi жиiлiкте 55 мгцтi жиiлiкте

1.247

3.183
