8.3 Массивные залежи нефти и газа
Массивные залежи сформировались в массивных однородных и неоднородных резервуарах. Типы залежей данной группы названы И.О.Бродом по типу природного резервуара (массивный) и по типу локального выступа: структурный (тектонический), биогенный (рифогенный) и эрозионный, в которых рассматриваемые залежи и залегают. Все массивные залежи имеют сходное строение и характерные для них черты. Высота массивных залежей достигает сотен метров, а в редких случаях даже первых километров. В разрезе они по всей поверхности водонефтяного контакта снизу подстилаются минерализованной водой (водонасыщенными породами). Водонефтяной контакт в них пересекает литологические и стратиграфические границы, так как массивные залежи могут располагаются в пределах нескольких стратиграфических комплексов вплоть до систем. В плане они имеют только один (внешний) контур нефтеносности и одно водонефтяное поле. Движение флюидов при формировании залежей снизу-вверх, вертикальное или крутонаклонное. Запасы и энергетический потенциал рассматриваемых залежей, как правило, высокие.
Массивная залежь в структурном (тектоническом) выступе залегает в сводах антиклиналей, брахиантиклиналей, куполовидных поднятий, объединяемых в общее понятие-структурный (тектонический) выступ. Литологически рассматриваемая залежь, чаще всего, приурочена к коллекторам мощной карбонатной толщи, имеющей хорошую пористость и проницаемость за счет трещин и каверн (вторичная пористость). Высота этой залежи сотни метров, и в плане она имеет один внешний контур нефтеносности в виде правильного овала, повторяющего форму антиклинали, брахиантиклинали или куполовидной структуры. Внешний контур нефтеносности ограничивает одно водонефтяное поле. Водонефтяной контакт (ВНК) в разрезе пересекает литологические и стратиграфические границы, ниже которого залежь по всей поверхности снизу подстилается водонасыщенными породами (водой), а сверху и с боков залежь ограничена непроницаемыми или слабо проницаемыми породами (рисунок 15).
Массивная залежь в эрозионном выступе (рисунок 16) залегает в сводовой части выступа, представляющего как однородный так и неоднородный массивные природные резервуары. Эрозионный выступ в генетическом плане длительное геологическое время пребывал на дневной поверхности и интенсивного разрушался. Коллектором в данном случае выступают как смешанные теригенно-карбонатные породы, так и метаморфические и магматические породы с первичной и вторичной пористостью. Реже эрозионные выступы сложены и карбонатными породами ввиде останцов древнего рельефа. Верхняя поверхность эрозионного выступа (кровля) представляет собой поверхность размыва. Движение флюидов при формировании залежей УВ снизу-вверх, вертикальное или крутонаклонное по первично пористому пласту в неоднородном природном резервуаре. Все параметры рассматриваемой залежи аналогичны ранее рассмотренной залежи в рифогенном выступе. Высота залежи часто достигает сотен метров, запасы и энергетический потенциал высокие.
Массивная залежь в биогенном (рифогенном) выступе сформировалась в своде рифогенного выступа (рифа), образованного живыми организмами и сложенного карбонатными скелетами (остатками) морской фауны и флоры – различными органогенными известняками (известняк коралловый, известняк-ракушечник и т.д.) (рисунок 17). Органогенные известняки (коллектор) имеют как первичную (поры, пустоты) так и вторичную пористость (трещины, каверны). Высота рифогенного выступа достигает сотен метров. Сверху и с боков он перекрывается непроницаемыми породами. Часто это глины, аргиллиты, реже каменная соль и ангидриты. Движение флюидов при формировании залежей в рифогенных выступах сниз-вверх, вертикальное или крутононаклонное. Залежь углеводородов (нефть, газ) в биогенном (рифогенном) выступе имеет большую высоту, а все остальные параметры ее аналогичны параметрам ранее описанной массивной залежи в структурном выступе. Отличие рифогенной массивной залежи от структурной заключается в том, что ее внешний контур нефтеносности в плане имеет неправильные заливообразные очертания, повторяющие контуры самого рифогенного массива. Запасы и энергетический потенциал этой залежи высокие.
|

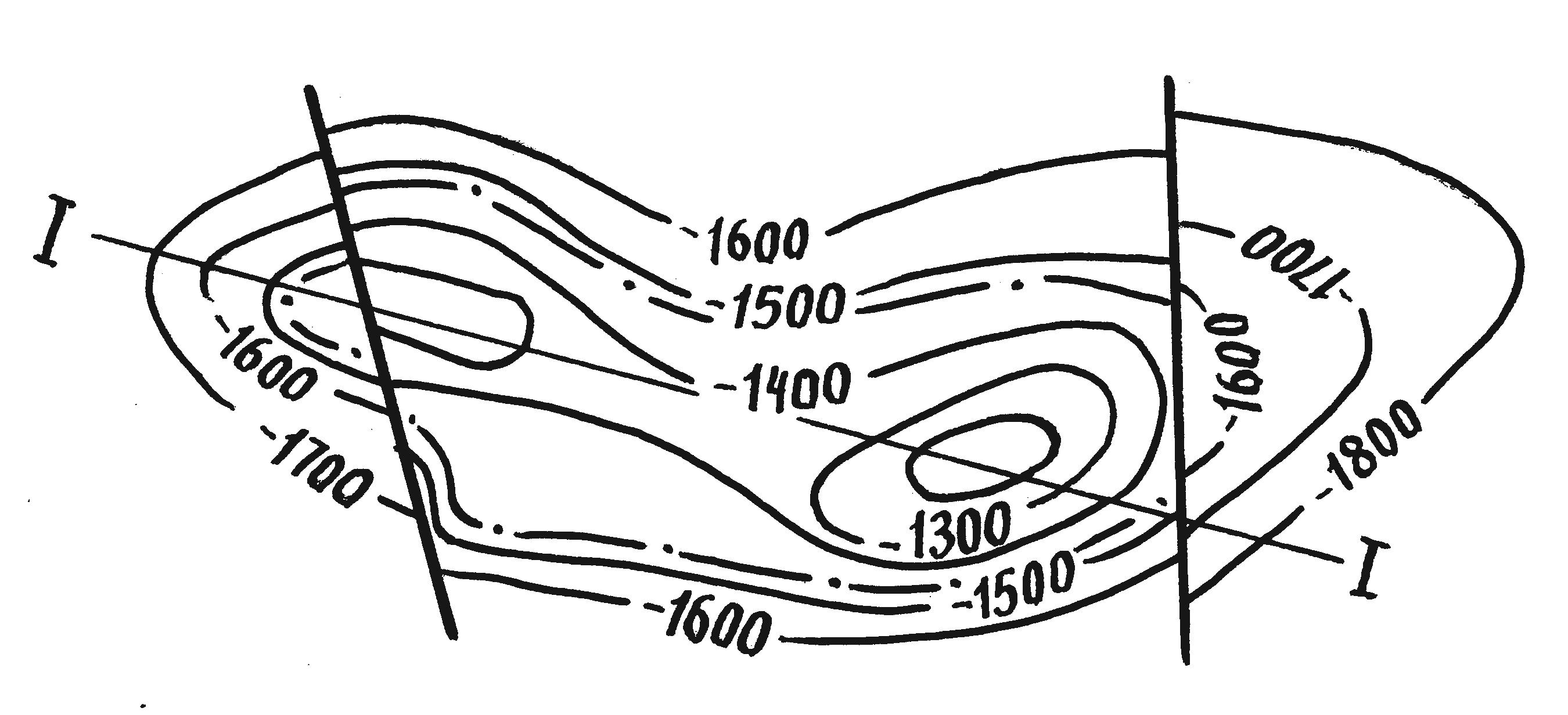

План (структурная карта и линии профилей I-I) |
|

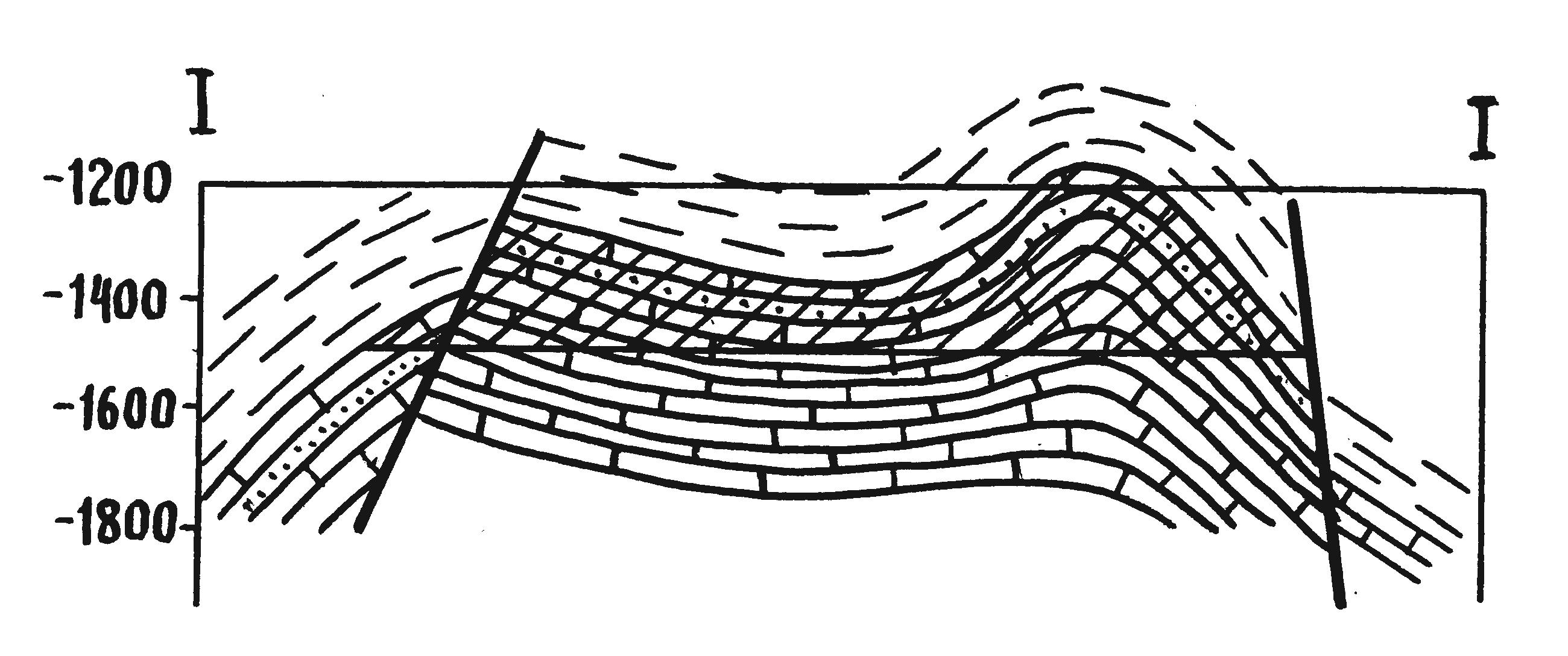

Разрез по линии I – I |
Рисунок 15 Массивная залежь в тектоническом (структурном) выступе. |
|
План (структурная карта и линии профилей I-I) |
|

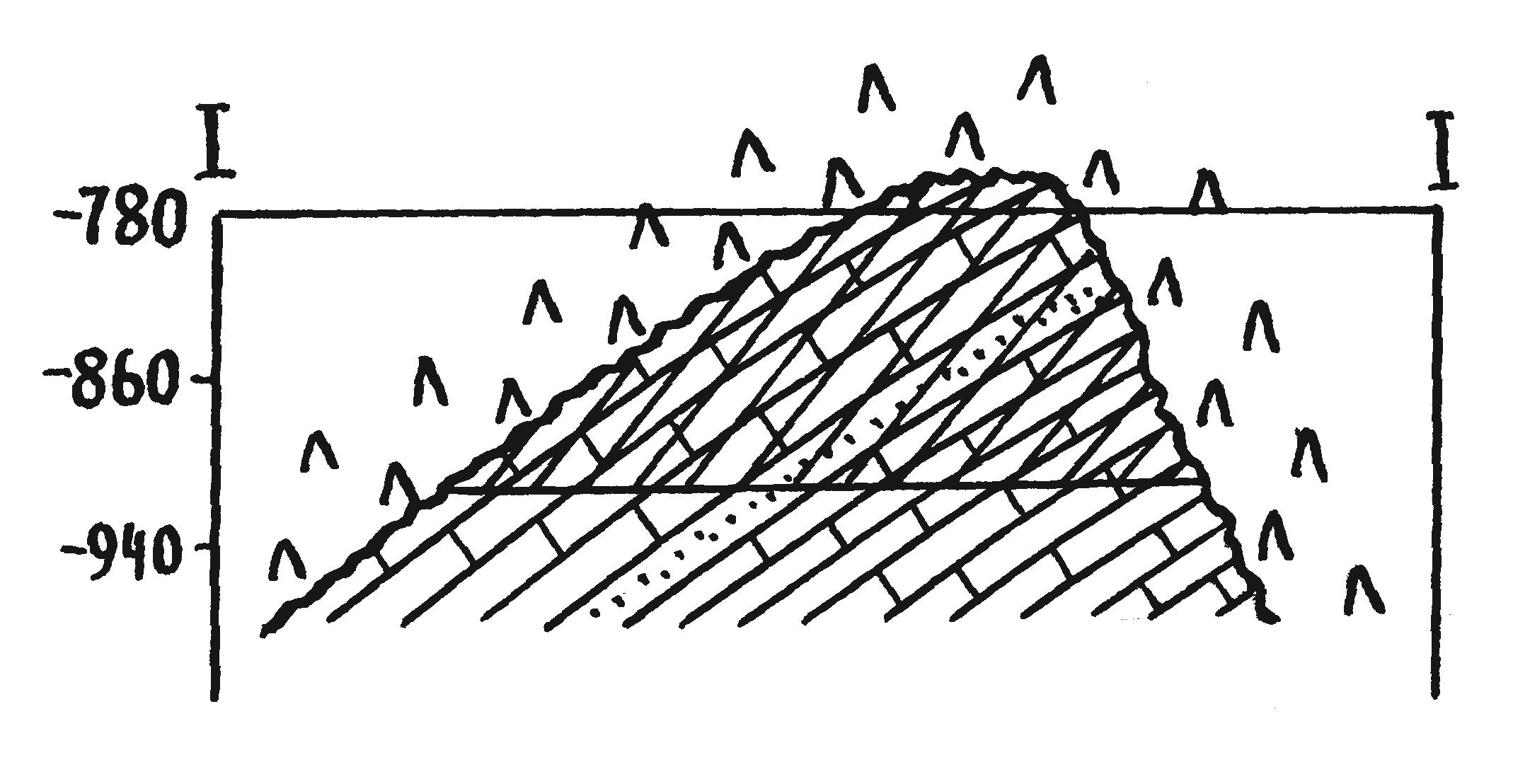

Разрез по линии I – I |
Рисунок 16 Массивная залежь в эрозионном выступе. |
|
|

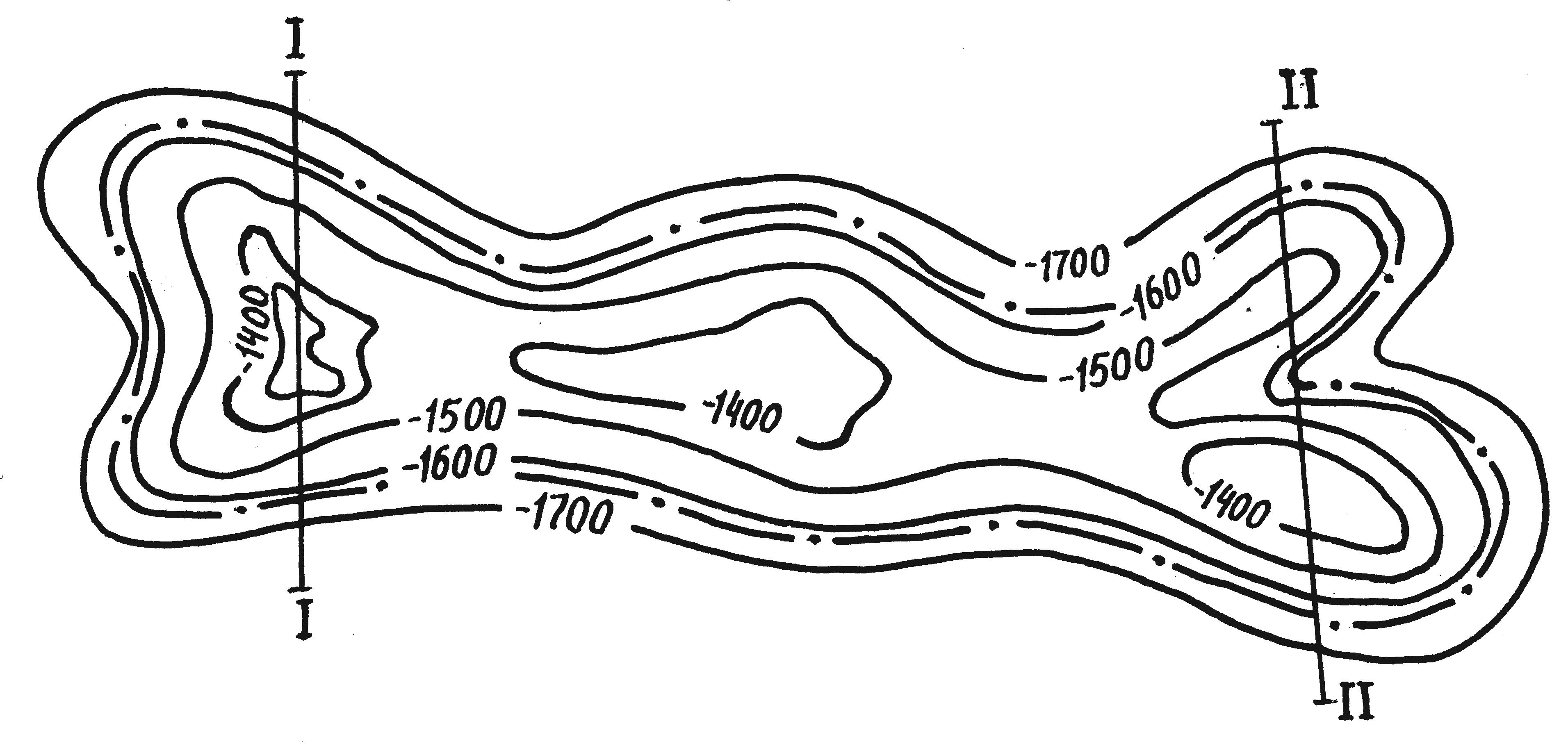

План (структурная карта и линии профилей I-I) |
|
|
|

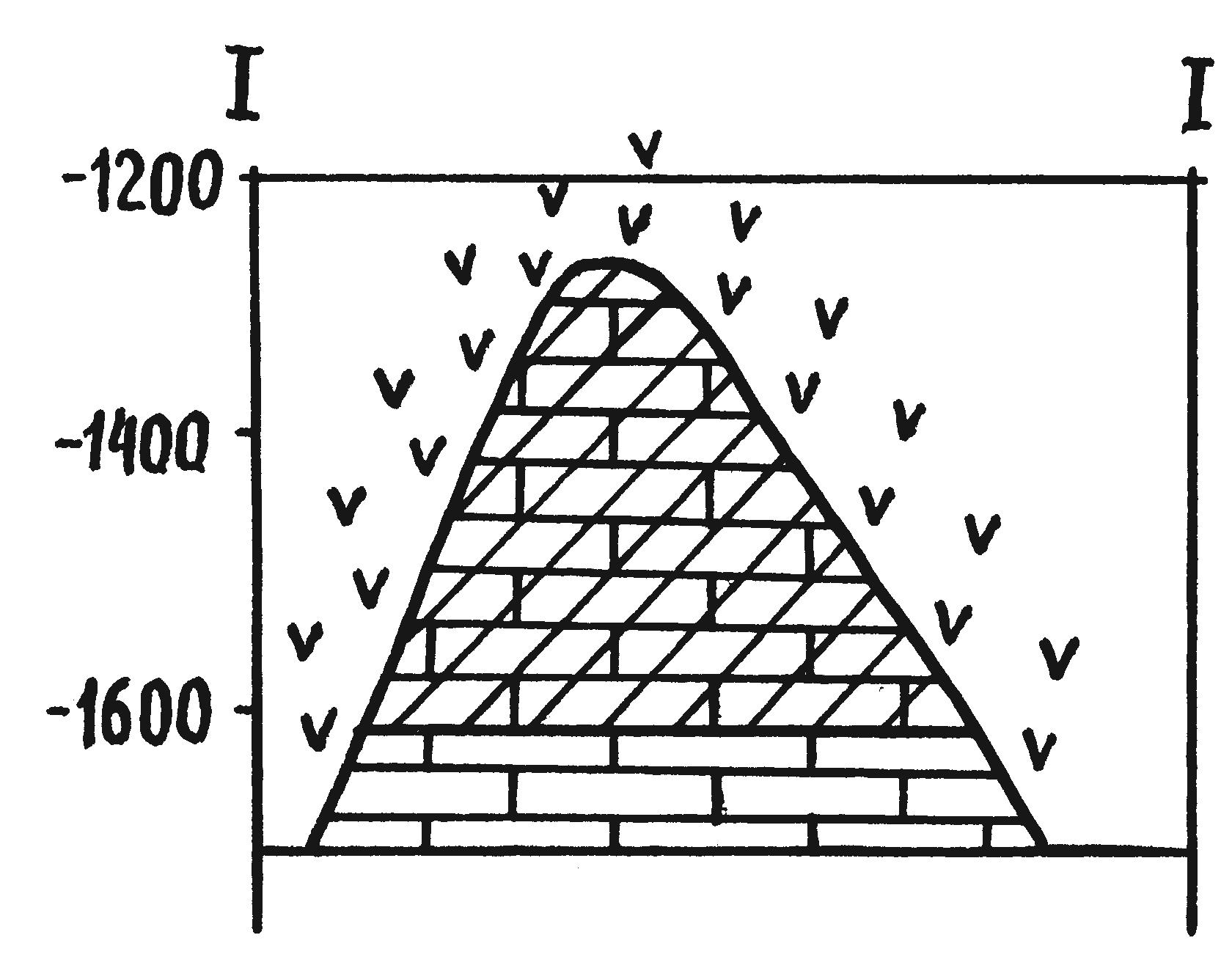

Разрез по линии I – I |

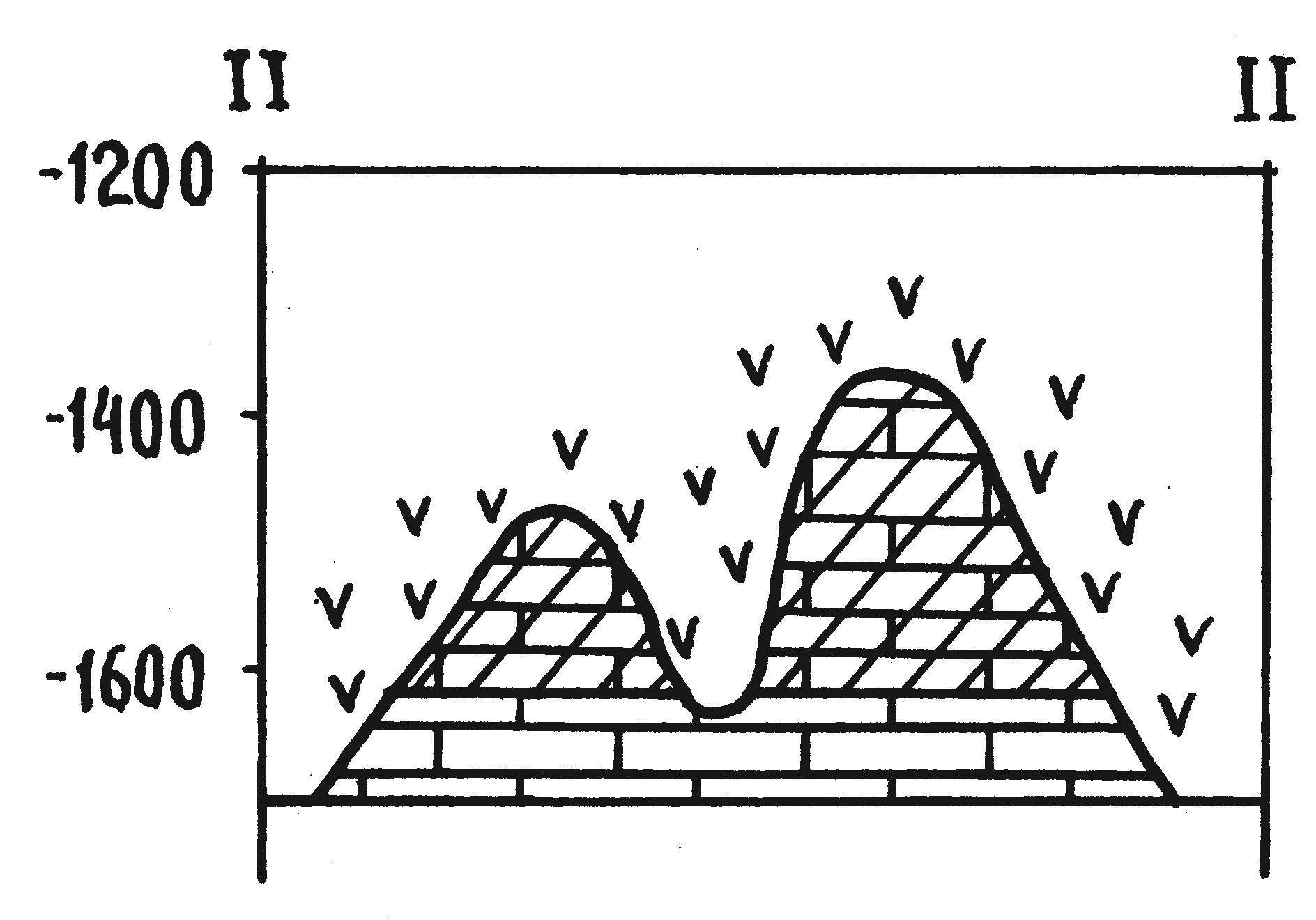

Разрез по линии II – II |
Рисунок 17 Массивная залежь в рифогенном (биогенном) выступе. |
|
Ниже в таблице 9 приводится классификация группы массивных залежей (по И.О.Броду).
Таблица 9
Тип |
Подтипы |
Массивные залежи в структурных выступах тектонического происхождения, форма верхней поверхности которых обусловлена в основном структурой месторождений; по форме антиклинальные и моноклинальные |
Массивные залежи простых однородно-построенных структурных выступов.
Массивные залежи простых неоднородно построенных структурных выступов. |
Массивные залежи в эрозионных выступах, возвышающихся выступах, представляющих собой останцы древнего рельефа. |
Массивные залежи в одиночных биогенных выступах. Массивные залежи в группе биогенных выступов, обладающих общим водонефтяным (или водогазовым) разделом. |
