8. Залежи нефти и газа

8.1 Классификации залежей

Залежь – всякое элементарное, единичное скопление нефти и газа. Формируются залежи в ловушках различного типа, принимая их форму. В нефтяной геологии разаработаны различные классификации залежей. Одной из таких классификаций является класификация залежей нефти и газа по фазовому состоянию, находящихся в них углеводородов. Н.А.Еременко выделил пять типов таких залежей:

• нефтяная с раствореным газом и без него;

• нефтяная с газовой шапкой и конденсатом;

• газовая с конденсатом и нефтяной оторочкой;

• газоконденсатная (имеет выход конденсата более 30 см3/м3);

• газовая (содержит в основном «сухой» газ – метан).

Указанная выше классификация применяется в нефтегазопромысловой практике совместно с генетической, отражающей геометрию залежей. Одной из таких генетических классификаций является классификация И.О.Брода, в основу которой он положил типы природных резервуаров, положение залежей на структуре, взаимное расположение нефти, газа и воды, коллектора, покрышки и экрана в «головной» части резервуара. И.О.Брод все залежи согалсно генетической классификации разделил на три группы и дал им название согласно типов природных резервуаров.

8.2 Группа пластовых залежей нефти и газа.

Сформировалась данная группа в ловушках пластового природного резервуара и содержит четыре типа залежей.

1 тип. Пластовая сводовая залежь. Эта залежь получила свое название по типу природного резервуара (пластовый) и по положению на структуре (в своде). Залежь располагается в сводовой, наиболее высокой части антиклинали и других структур и сформировалась в ловушке складчатых дислокаций. Пластовая сводовая залежь (рисунок 6) в плане имеет внутренний и внешний контуры нефтегазоносности, «чисто» нефтяное или газовое поле, ограниченное внутренним контуром нефтеносности, и водо-нефтяное или водо-газовое поле, заключенное между внутренним и внешним контурами нефтеносности или газоносности. В пределах водо-нефтяного поля коллектор сверху насыщен нефтью или газом, снизу подошвенной водой. Коллектор «чисто» нефтяного поля полностью, на всю толщину насыщен нефтью (газом) и в кровле и подошве ограничен флюидоупорами.

1
План (структурная карта и линии профилей I-I, II-II)
3
Разрез по линии II – II	Разрез по линии I – I
Рисунок 6 Пластовая сводовая ненарушенная залежь

Разрез по линии I – I	Разрез по линии II – II
Рисунок 7 Пластовая сводовая залежь (слабо нарушенная).

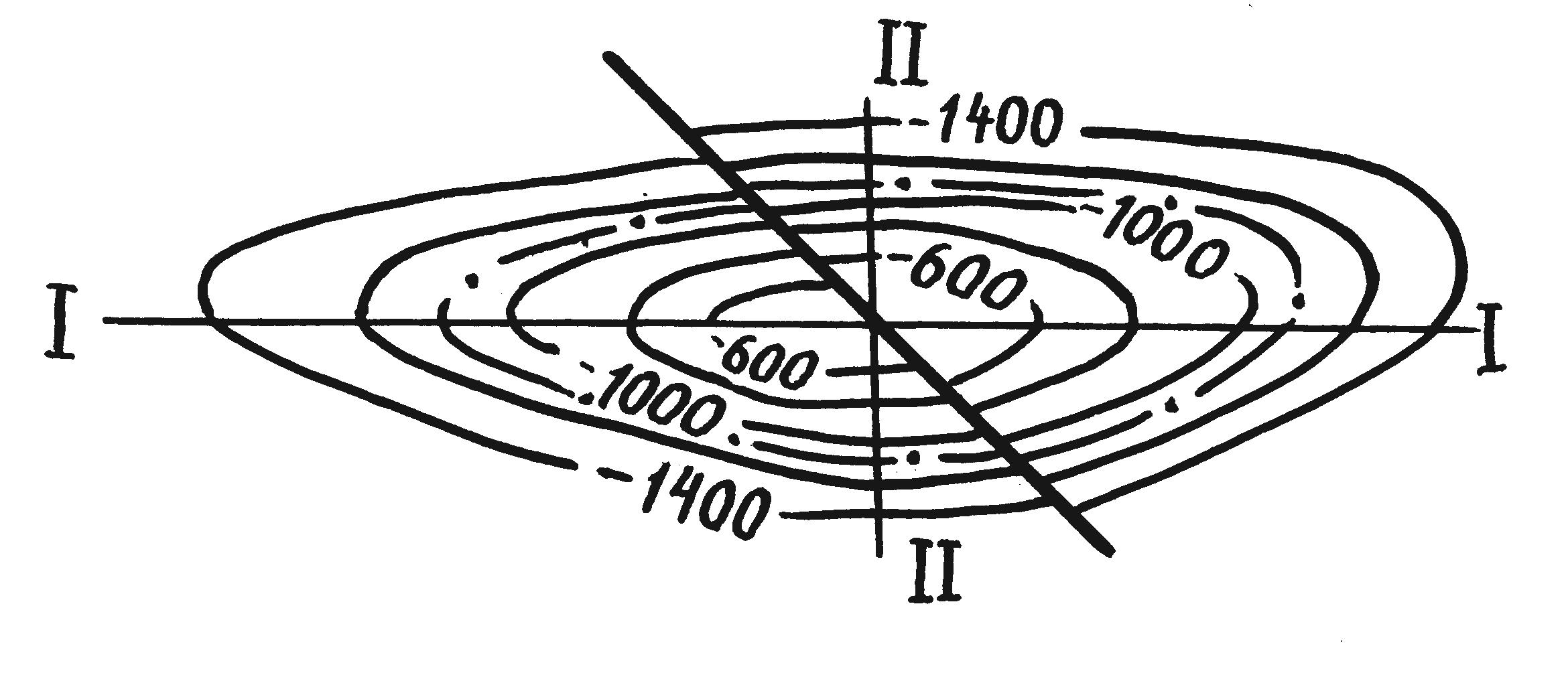

План (структурная карта и линии профилей I-I и II-II)
Разрез линии I – I	Разрез по линии II – II

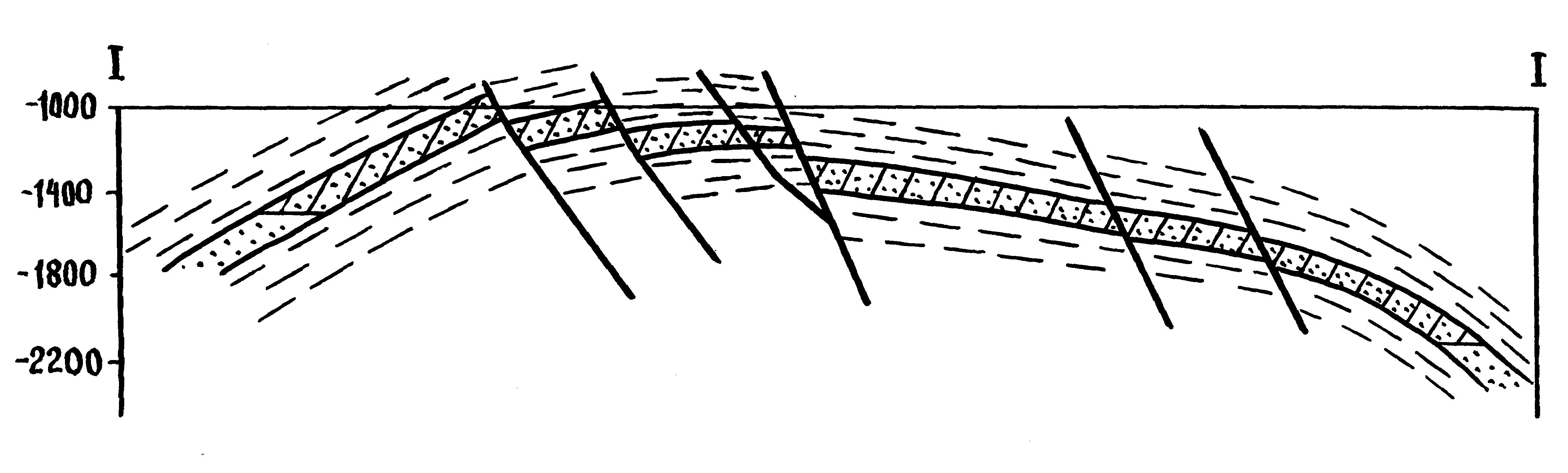

Рисунок 8 . Пластовая сводовая залежь, разбитая системой разрывов на отдельные блоки.

В разрезе пластовая сводовая залежь имеет чаще всего водонефтяной (ВНК) (водогазовый ГВК) контакты.

Водонефтяной контакт (ВНК) или раздел «нефть-вода», (газ-вода) представляет собой переходную зону толщиной от 0,3 до 8 метров, толщина которой зависит от качества коллектора и свойств нефти. В случае пластовой сводовой газовой залежи она имеет те же параметры, что и пластовая сводовая нефтяная: в разрезе газоводяной контакт, в плане-внутренний и внешний контуры газоносности, «чисто» газовое и водо-газовое поле.

В группе пластовых залежей выделена подгруппа пластовых экранированных залежей, называемых также по типу природного резервуара и по типу экрана, ограничивающего залежи в «головной» их части.

Пластовая тектонически экранированная залежь сформирвалась в ловушке разрывных дислокаций антиклиналей, диапировых складок и на моноклиналях. Название свое она получила по типу природного резервуара (пластовый) и по названию тектонического экрана (разрывное тектоническое нарушение), ограничивающего залежь в «головной» ее части. В результате разрыва сплошности пласта-коллектора и смещения его блоков относительно друг друга на амплитуду, превышающую толщину пласта-коллектора, «головная» часть коллектора закупорилась непроницаемыми породами с образованием ловушки разрывных дислокаций, в которой впоследствии сформировалась пластовая тектонически экранированная залежь. Пластовая тектонически экранированная залежь в плане (рисунки 9, 10) представляет собой фрагмент пластовой сводовой залежи, полного контура, которая кроме внешнего и внутреннего контуров нефтеносности, «чисто» нефтяного и водонефтяного полей имеет еще и тектонический экран, образующий с контурами нефтеносности общий замкнутый контур, ограничивающий залежь со всех сторон.

Пластовая тектонически экранированная залежь на моноклинали сформировалась в линейно вытянутой неантиклинальной ловушке разрывных дислокаций (рисунок 10).

Пластовая стратиграфически экранированная залежь сформировалась в ловушках стратиграфических (угловых) несогласий антиклиналей, диапировых складок и на моноклиналях и имеет сходное с предыдущей залежью строение за исключением только того, что рассматриваемая залежь имеет стратиграфический экран. Чаще всего стратиграфические залежи формируются под плоскостью стратиграфического и углового несогласия, сопровождаемого размывом (рисунки 11, 12).

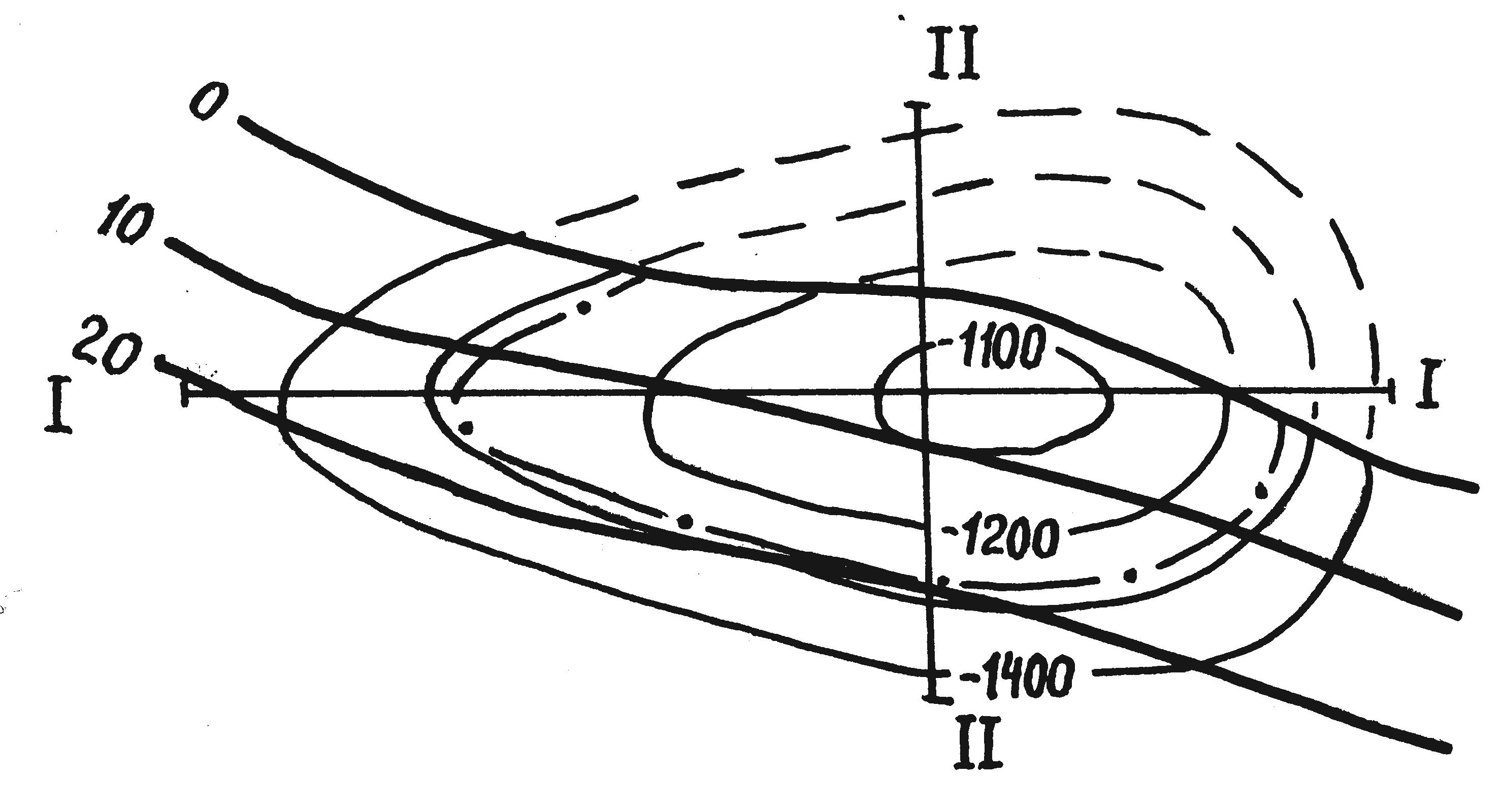

План (структурная карта и линии профилей I-I и II-II)
Разрез по линии I – I	Разрез по линии II – II
Рисунок 9 Пластовая тектонически экранированная залежь в пределах антиклинали (поднадвиговая).

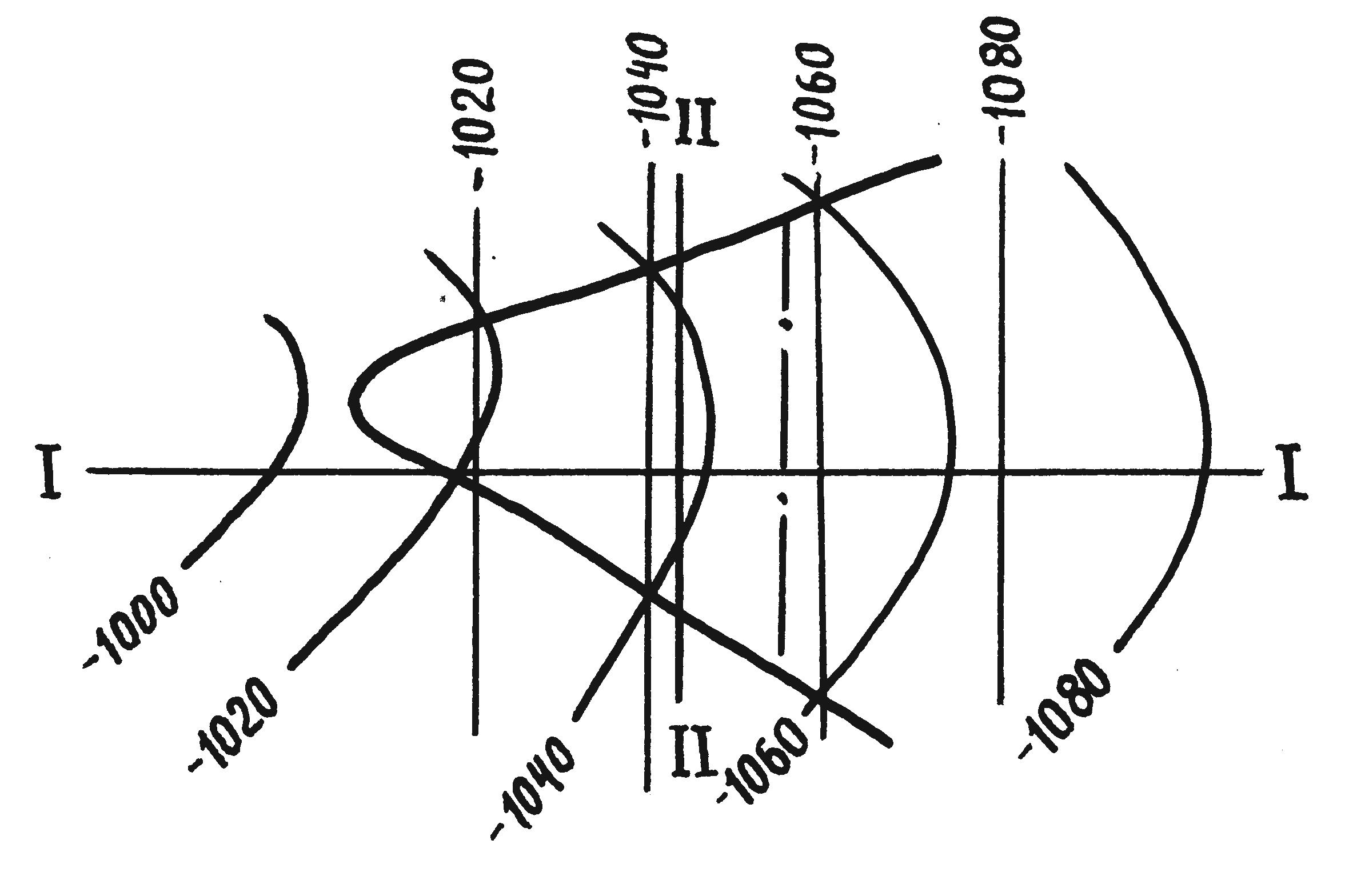

План (структурная карта и линии профилей I-I и II-II)

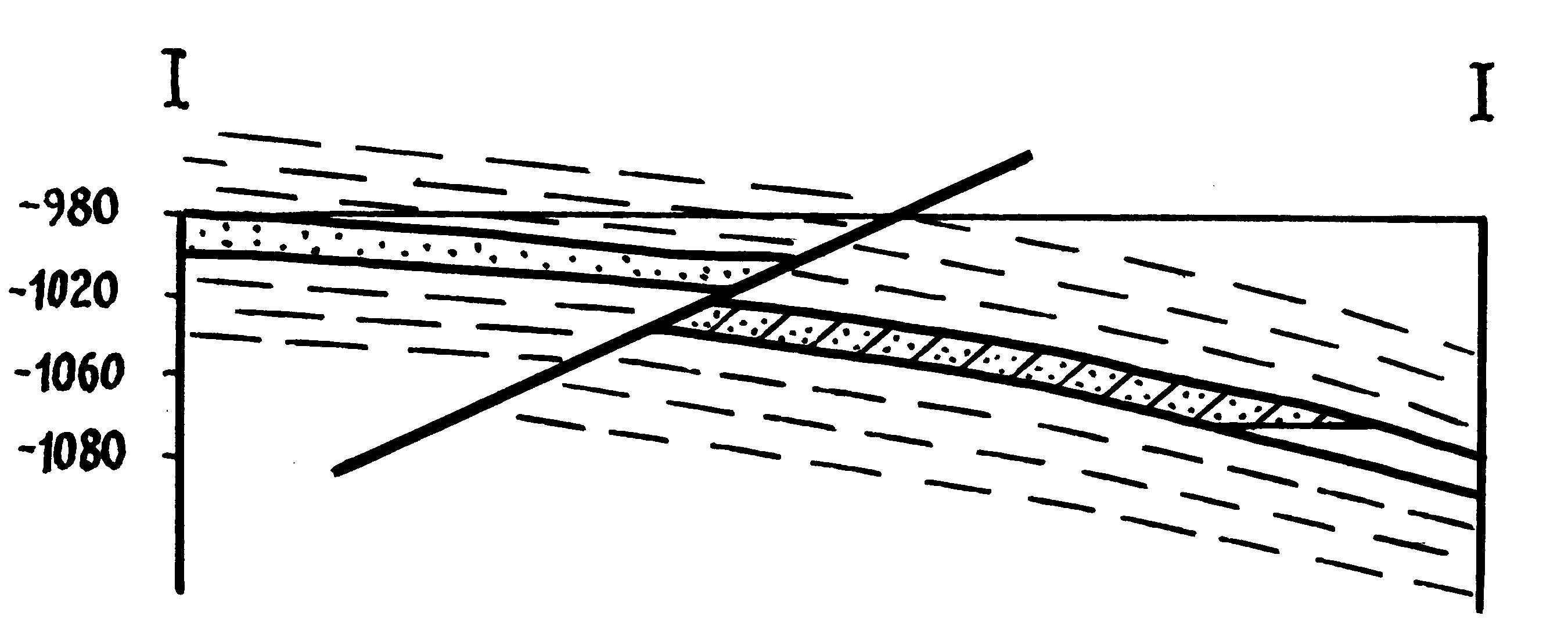

Разрез по линии I – I	Разрез по линии II – II

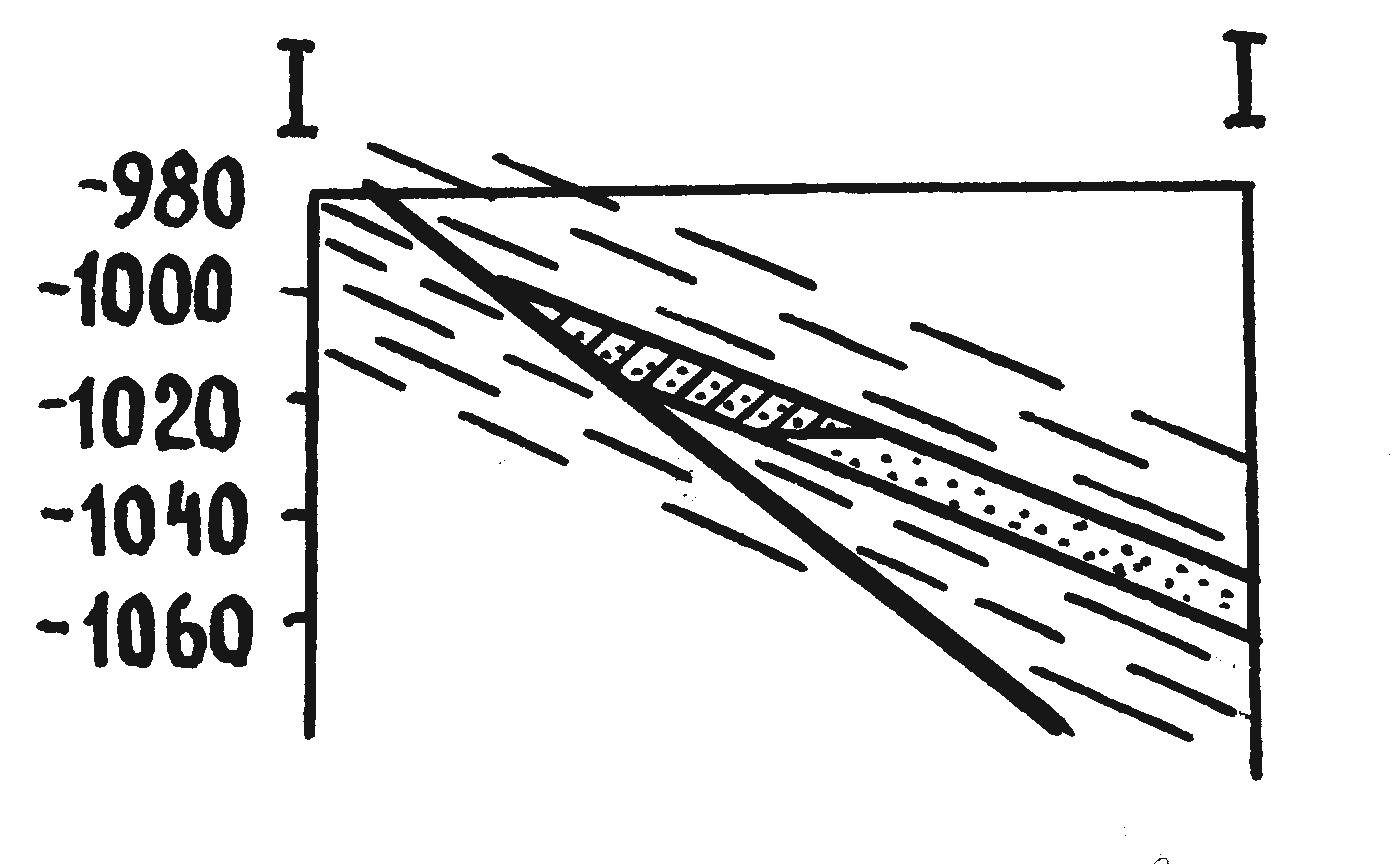

Рисунок 10 Пластовая тектонически экранированная залежь в пределах моноклинали.

План (структурная карта и линии профилей I-I и II-II)

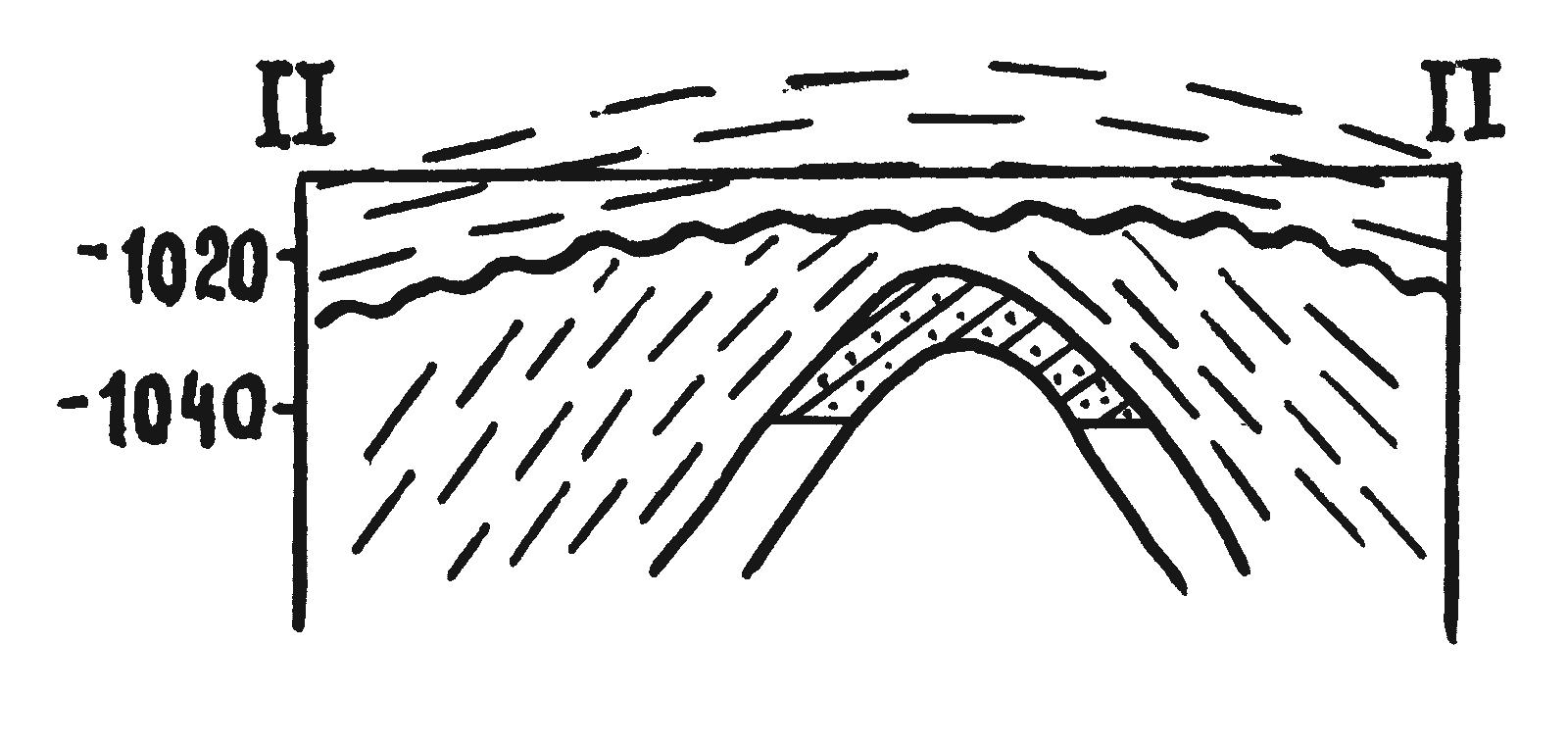

Разрез по линии I – I	Разрез по линии II – II
Рисунок 11 Пластовая стратиграфически экранированная залежь в пределах антиклинали.

План (структурная карта и линии профилей I-I и II-II)

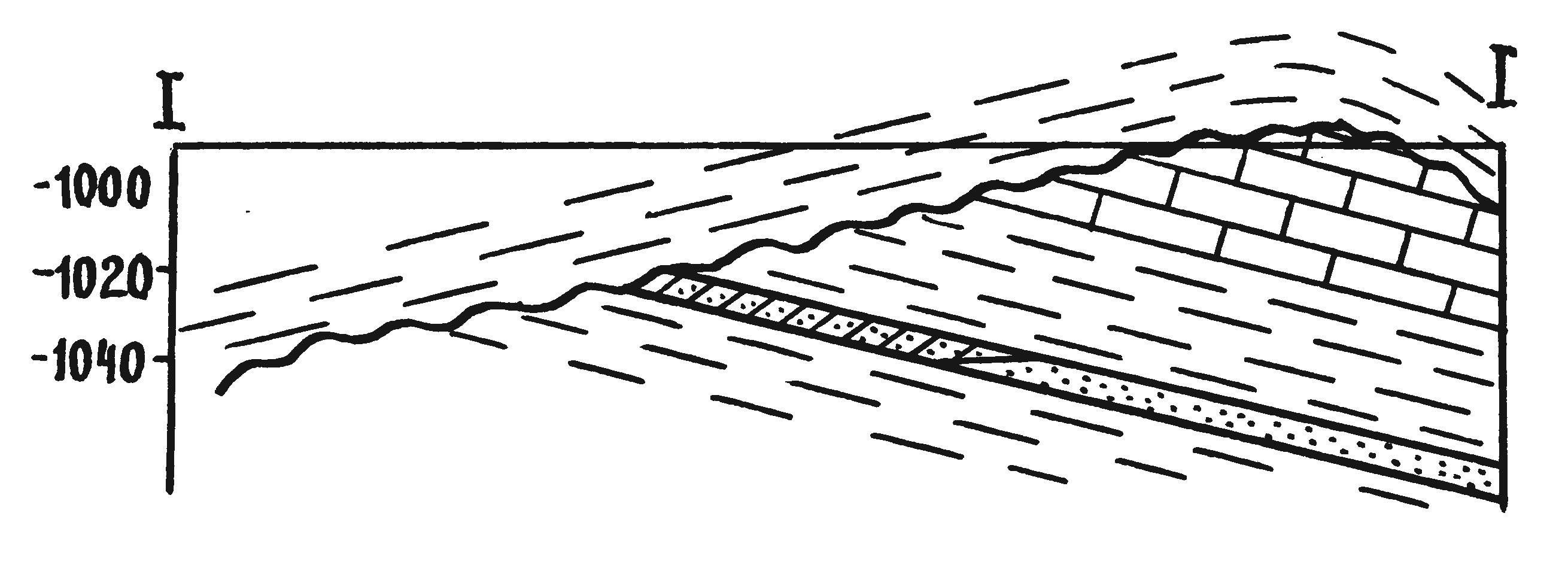

Разрез по линии I – I	Разрез по линии II – II
Рисунок 12 Пластовая стратиграфически экранированная залежь в пределах моноклинали.

План (структурная карта и линии профилей I-I и II-II)
ВНК

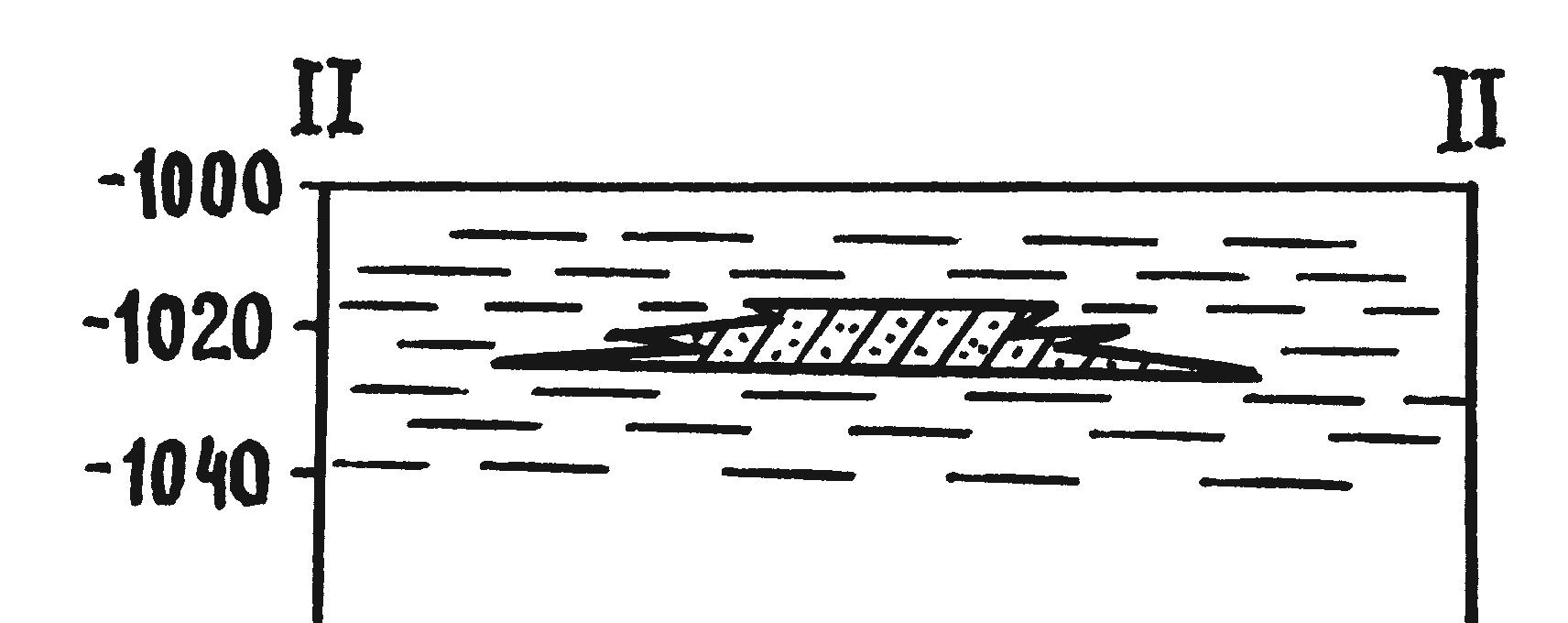

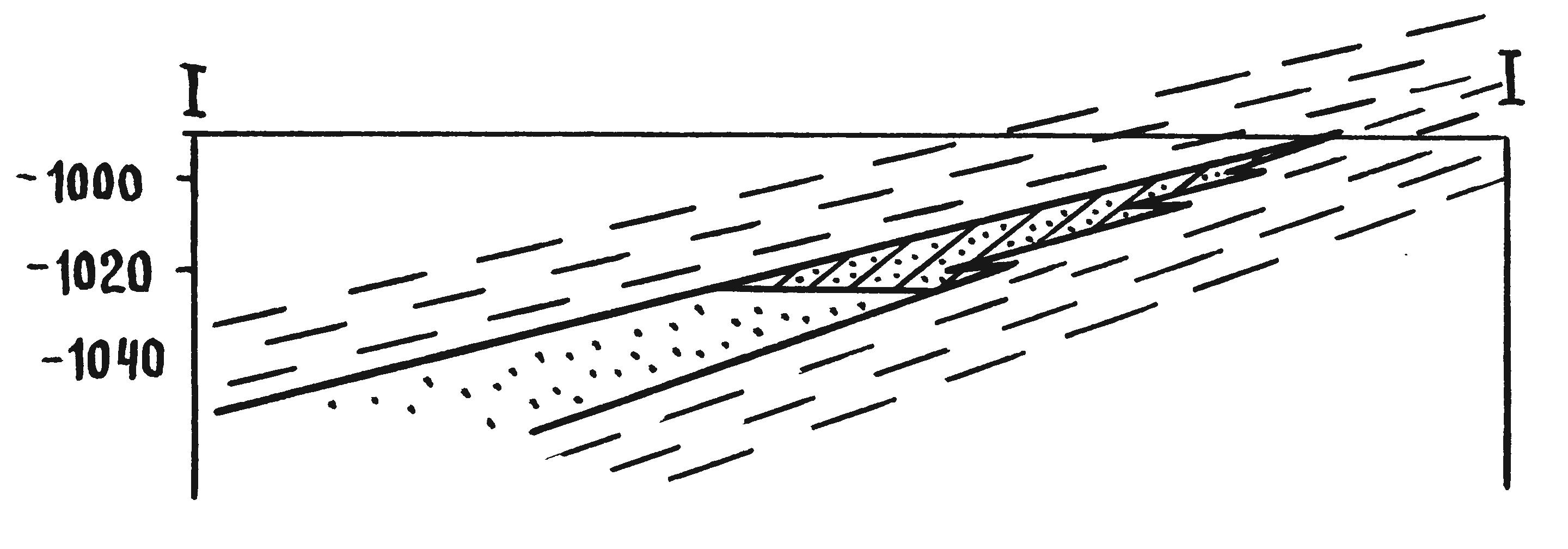

Разрез по линии I – I	Разрез по линии II – II
Рисунок 13 Пластовая литологически экранированная залежь в пределах моноклинали.

План (структурная карта и линии профилей I-I и II-II)
ВНК
Разрез по линии I – I	Разрез по линии II – II
Рисунок 14 Пластовая литологически экранированная залежь в пределах антиклинали.

Пластовая литологически экранированная залежь сформировалась в литологических ловушках, образование которых обусловлено выклиниванием пластового природного резервуара вверх по его восстанию или резкой сменой пласта-коллектора на неколлектор. Пластовые литологически экранированные залежи широко распространены как в пределах антиклиналей, так и в составе диапировых складок, рифогенных и эрозионных массивов и моноклиналей (рисунки 13,14).

Они имеют сходное строение с ранее рассмотренными пластовыми тектонически и стратиграфически экранированными залежами, но имеют в «головной» части литологический экран (выклинивание или резкую смену коллектора на неколлектор).

Ниже, в таблице 8 приведена классификация группы пластовых залежей с выделением подгрупп, типов и подтипов.

Таблица 8

Подгруппа	Типы	Подтипы
Пластовые сводовые залежи нефти и газа	Ненарушенные сводовые залежи (рисунок 6)	Залежи в слабо выраженных ненарушенных сводах. Залежи в хорошо выраженных ненарушенных сводах.
	Слабо нарушенные сводовые залежи (не разбитые на самостоятельные блоки) (рисунок 7)	Слабо нарушенные залежи в сводах, разбитых эпиантиклинальными разрывами. Слабо нарушенные залежи в сводах, разбитых разрывами, выходящими за их пределы.
	Сводовые залежи, разбитые разрывами на самостоятельные блоки и сводовые залежи, срезанные разрывами (рисунок 8).	Сильно нарушенные залежи в сводах, разбитых эпиантиклинальными разрывами. Сильно нарушенные залежи в сводах, разбитых разрывами, выходящими за их пределы
Пластовые экранированные залежи нефти и газа	Тектонически экранированные залежи, по форме козырьковые, периклинальные, синклинальные и моноклинальные (рисунки 9, 10)	Залежи экранированные плоским разрывом. Залежи экранированные сложно построенной поверхностью разрыва
	Стратиграфически экранированные залежи по форме периклинальные, синклинальные и моноклинальные (рисунки 11, 12)	Залежи экранированные плоской поверхностью несогласия. Залежи экранированные сложно построенной поверхностью несогласия.
	Литологически экранированные залежи по форме периклинальные, синклинальные и моноклинальные (рисунки 13, 14)	Залежи экранированные прямолинейным выклиниванием пласта. Залежи экранированные криволинейным выклиниванием пласта (по форме фестонообразные)
