2.2 Кабель маркасын таңдау

Байланыс кабелдерінің маркасын таңдау техникалық тапсырманың анализ нәтижесі бойынша алынады (өткізу қабілеттілігі, тарату қуаты, байланыс жүйесінің түрлері және т.б..), кабель төселімдері (грунттың геологиялық құрылымы және оның коррозиялық активтілігі, найзағай разрядының интенсивтігі, ЛЭП-тің жақындасу өлшемдері, электрлік темір жолмен) және т.б., сонымен қоса арна трактісінің электрлік мінездемесін қамтамасыз ету мен оларды ішкі және сыртқы әсерлер мен кедергілерден қорғайды, және де қоршаған ортаның әсерлерінен қорғайды.

Оптикалық кабель (жарық өткiзгiштер ) кварцтiк әйнектен оптикалық тал жiптерiнiң нақтылы жүйесi бойынша оралған түрде болады.

Қазiр OK тағайындаулар үш топта классификацияланады:

• магистральдiк ОК;

• зоналық ОК;

• қалалық ОК;

Жеке топтарда:

• су асты ОК;

• объектік ОК;

• монтаждық OK;.

Магистральдiк OK өте алыс жердегi мәлiметтiң берiлуi және каналдардың түбегейлi саны үшiн арнайды. Олар аз басылулар және дисперсиямен ие болуы керек және үлкен информациялық - өткiзу қабiлетiмен. 8/125 мкм-нiң өзек және қабығының өлшемдерi бар бiр модалы тал жiбiн қолданылады. 1,3...1,55 мкм толқын ұзындығы.

Зоналық OK 250 шақырымға дейiн облыстық орталықпен және байланыстың алыстығы бар аудандарының арасындағы көп каналды байланыстың ұйымы үшiн қызмет көрсетедi 50/125 мкм өлшемдерi бар градиент тал жiптерiн қолданылады. 1, 3 мкм толқын ұзындығы.

Қалалық OK байланыс қалалық АТСтар және түйiндердiң арасындағы ретiнде жалғағыш қолданылады. Олар (10 км-ге дейiн) қысқа арақашықтықта және каналдардың үлкен саны есептелiнген. Тал жiптер - (50/125 мкм) градиент. 0,85 және 1,3 мкм толқын ұзындығы. Бұл аралық сызықты регенераторларсыз жұмыс iстейтiн сызықтар.

Су асты OK байланыстың жүзеге асыруы үшiн үлкен су бөгеттерi арқылы арнайды. Олар биiк механикалық үзуге берiктiкпен ие болуы және сенiмдi ылғалға төзiмдi жамылғысы болуы керек. Сонымен бiрге су асты байланысы үшiн маңызды регенерациялық бөлiмшелердiң үлкен ұзындықтары да аз басылуы болу.

Объектiк OK мәлiметтiң берiлуi үшiн объекттiң iшi қызмет көрсетедi. Кабелдiк теледидардың кеңселiк және бейне телефон байланысы, iшкi желiсi, сонымен бiрге (ұшақ, кеме тағы басқалар) жылжымалы объекттердiң бүйiр ақпараттық жүйелерiн мұнда жатады.

Монтаждық OK аппаратураның және блок аралық монтажы үшiн қолданылады. Олар таспа сияқты немесе жазық ленталардың түрлерiнде орындалады.

Темір жолдағы байланысының ОКЛ – болат полимерлiк бүрмелi лента сауыт қапталған оптикалық кабелi

ОКЛ қолдану аймағы: ғимараттар, кабельдiк канализацияда төсем үшiн арналған, кемiргiштердiң механикалық зақымдануларды қауiп-қатер және сыртқы қабықтың бүтiндiгiнiң бұзушылығының мүмкiндiгi, сонымен бiрге пневмозадувкидiң әдiстiң қорғайтын полиэтилен тұрбаларында, трубалар, блоктердегi, Көпiрлер және шахталарда жоқ болғанда, ұзақ мерзiмге су басуды мүмкiндiк, үлкен (атқару мақсатында диэлектриялық ЦСЭ-мен немесе полиэтилен лентасынан пердесiмен) электромагниттi өрiстердiң шарттарындағы жоқ болғанда. Объект iшiндегi атқару мақсатында өздiгiнен сөнiп бара жатқан ПЭ-дан сыртқы қабығымен сияқты болуы мүмкiн кабелдiң пайдалануы немесе кабелдiң таңбалауында пвх пластик нг жамалады: КС – ОКЛНГ. Сонымен бiрге байланыс, темiр жолдар, электр берiлiсi желiлерiнiң түйiсу торабының әуе жолдарының тiректерiндегi салпыншақтар үшiн.

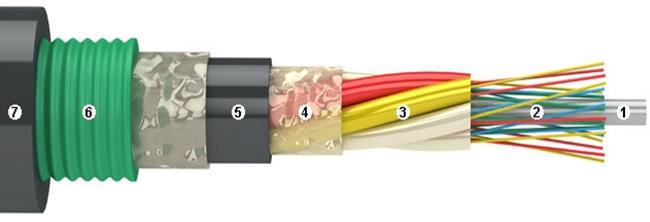

2.1-сурет. ОКЛ – болатполимерлiк гофрланған лента сауыт қапталған оптикалық кабелi

Кабелдiң құрылымы:

- оптикалық тал жiп бiр модалы немесе көп модалы

- (гел ) анизотропиялық толтырғыш; - (PBT ) оптикалық модулдың қабығы;

- (FRPның шыныпластигi немесе құрыштан жасалған мырышпен қапталған сым) ЦСЭ;

- оптикалық модулдар және кордели SZ ораған

- Цсэ бұрамен айнала;

- өзек судан қорқу толтырғышымен толтырылған;

- кабелдiң өзегi синтетикалық желiлермен бекiткен;

- кабелдiң өзегiне болат полимерлiк бүрмелi лентадан сауыты салған;

- тұрақтандырылған Пэдан кабелiнiң қабығы;

- қабықтың түсi қара.

Пайдаланудың параметрлерiн 2.2-кестеде берілген.

2.2-кесте

Жұмыс істеу температрасы	-50°С…+50°С
Монтаждың температурасы	-10°С…+50°С
Тасымалдау және сақтау температурасы	-50°С…+50°С
Айналманың ең төменгі радиусы	кабельдің кемінде 20диаметрінде
Пайдаланудың кепілді мерзімі	2 жыл
Оптикалық талшықтың айналмасының ең төменгi радиусы	кемiнде 3 (ағымында 10 мин) мм
Созушы жүктеме, кН	2,7-5
Раздавливающая нагрузка, кН/см	0,5

2.3 Электр өлшемдерi және өлшегiш аспаптар

Техниканың барлық салалары барлығы технологиялық үдерiс анықтайтын өлшемдердiң айқара ашылған жүйесiсiз бар бола алмады, сол сияқты қасиет және шығарылатын өнiмнiң сапасы, бақылау және оған басқару.

EXFO FPM300-нiң оптикалық қуатының өлшеуiшi

2.2-сурет. EXFO FPM300-нiң оптикалық қуатының өлшеуiшi

EXFOның серiктестiгiнiң 300-шi топтамасының оптикалық өлшеу құрылымдары үш құрылымдармен елестеткен:

• FLS-300нiң Оптикалық шығаруын көзбен,

• FPM-300нiң Оптикалық қуатының өлшеуiшiмен

• FOT-300нiң әмбебап Оптикалық тексерушiсiмен.

Соңғысы өздiң мүмкiндiгiнде бiрiншi екi бiрлестiредi және қуаттың өлшемi және бiр модалы және көп модалы ВОЛС-тардағы оптикалық жоғалтулары және ВОК үшiн арналған.

Мұндай техникалық қызметкердi бұл аппаратураның терiс қолдануын ықтималдықтың мүмкiндiктерi арқасында байланыс торабының қызмет көрсетуiне уақытша және қаржы шығындары төмендетедi ретiнде едәуiр азаяды. Шығарудың қабылдағыштары әр түрлi сезгiштiктiң детекторларымен комплект жасай алады, оптикалық көздер - тал жiптердiң SM немесе MMсi үшiн 2 немесе 3 толқын ұзындықтары үшiн сәуле таратқыштармен. Әмбебап Оптикалық тексерушi, Оптикалық қуаттың өлшеуiшi және Оптикалық шығаруды көздiң детектор және көздерi ғана емес, да (үшiн ғана емес әдiл 300-шi, керiсiнше 600-шi топтамалар үшiн) iшiнде өз топтамасы бейiмделген.

Бұл топтаманың құралдары АА-ның қалыптың батареяларының үйреншiктi алкалиновыхтарының қолдануы бар биiк басқарудағы ерiктiгiн де эргономиялық дала орындауы болады.

EXFO FPM-300нiң оптикалық қуатының өлшеуiштерiнiң ерекшелiктерi:

• Өлшем оптикалық болған толқын ұзындығының автоматты қоюы

• қуат немесе жоғалтулар

• Қуаттың нөлдiк деңгейiнiң автоматты қоюы

• шығаруды қабылдағыштың калибрлеулерi үшiн толқын ұзындықтарының 10 мәндерi

• автономды жұмыстың 100-300 сағаты

EXFO FPM300нiң жабдықтауын комплект:

• Қолданушыға арналған нұсқау.

• Калибрлеу сертификаты. • Қоректену блогiнiң адаптерi.

• (FOA-XX ) адаптер коннектор.

• батареяның 3 АА-сы.

• Қолдың алдыңғы тiзесiне белбеу.

EXFO BRT-320A-нiң қайтарымды жоғалтуларын өлшеуiш

2.3-сурет. EXFO BRT-320A-нiң қайтарымды жоғалтуларын өлшеуiш

EXFO BRT-320A тексерушi - бiрiншi дала шарттарындағы (ORL ) оптикалық қайтарымды жоғалтулардың өлшеуiштерiнiң сыныбында. Тексерушi бес кескiндердегiнi ұсынылады: 1310, 1550, 1625 нм және 1310/1550 нм және 1550/1625 нмнiң екi толқын ұзындығындағы көзiмен бiр толқын ұзындықтарына көзбен. Барлық құралдардағы өлшемдердiң тұрақты нөтижелерiн қамтамасыз етулер үшiн жұмыс тәртiбiнiң тез тұрақтануы бар тоңдырттырылатын лазерлерiн термоэлектриялық қолданылады және детектор аз шулайтын тұрақты.

Кiрiстiрiлген тоңдырттырылатын лазер термоэлектриялық.

• 0 дбқа өлшеу ауқымы

• 1310, 1550 және 1625 нм толқын ұзындығымен көз

• Дала шарттарындағы жұмысы үшiн арналған

• 300 өлшемдерге жады

• Қоректенулер үш әдiс

• Батареяның бәсеңдiгiнiң индикаторы

• Қарапайым және пайдалануларда ыңғайлы

BRT-320A-нiң тексерушiсiнiң мүмкiндiктерi EXFO BRT-320A тексерушi 0 дбқа әлсiретуi бар сигнал шағылған керi детекторлайды. Өлшенген мән жарықтандыру жабдықталған (Жкд ) үлкен сұйық кристаллды дисплейде көрсетiледi. Құралдың энергия тәуелсiз жадында 300 өлшенген мәндерге дейiн сақталынады. (zero ) мәнiнiң қоюын функция (немесе компонент) тал жiптiң тестелетiн бөлiмшесiнiң басталғанға дейiнгiнiң қайтарымды жоғалтуларын деңгейдi есепке алады. Сонымен бiрге ол керi шағылысудың оптикалық рефлектометрлерiне Bellcore талаптарды қанағаттандырады. Оператор (UCAL ) қол калибрлеуiн тәртiпте шағылысуды белгiлi коэффициентi бар эталон бойынша құрал калибрлей алады.

BRT320A:нiң тексерушiсiнiң басқа мiнездемелерi сонымен бiрге санап шығамыз :

• 0.05 дб шешу

• 0.1 дб сызықтылық

• (1 мм) InGaAs-шi детектор

• ( 9-шы қайта зарядталатын никел, сiлтiлiк батарея, құрылым тоқ адаптер/зарядноесi) қоректенулер үш әдiс

• Иiнiш белбеу

• Қорғайтын қорап

• Тасу үшiн қолдорба

• Мандрель

Қолдану аймағы: Көп оптикалық жүйелердiң цифрларға және аннотацияла сигналдардың берiлулерi үшiн (ORL ) қайтарымды жоғалтуларды деңгей бiлуге керек. Бұл жоғалтулар тал жiп және тоғысқан жерлер, компоненттер және бiртектi еместiктерде шағылысуларды френелевских нәтижеде Алексеевка шашыратуы ұзына бойына жинақталады. Екi бұл құбылыстар оптикалық байланыс торабының өткiзу қабiлетiн кiшiрейтуге және (BER ) қателердiң коэффициентi хабарлағыштың тұрақтылығы нашарлата үлкейте алады. EXFO BRT320 Апозволяет тексерушi байланыс каналындағы жиынтық қайтарымды жоғалтулары, сонымен бiрге жеке компоненттердiң шағылысуының коэффициенттерi өлшесiн, және ORLның жоғалтуларын көздер айқындалу.

BRT-320A жергiлiктi және алыс байланыс, өндiрушiлерiнiң және кең жолақты жабдық жiберушi кабелдiк теледидарының операторлары үшiн қажеттi. Пайдаланудың техникалық шарттары әр түрлi компоненттердiң шағылысуының коэффициенттерiнiң барлық желi мен өлшемi үшiн қайтарымды жоғалтуларды өнер-бiлiмдер жиi талап етедi. BRT320A тұрақты, үздiксiз жарық көзi басылуды өлшемде сапада қолдануға болады. Тексерушi сонымен бiрге қолдану оптикалық тал жiп, кабелдiң өндiрiсiнде табады және компоненттер.BRT-320A мiнездеме 2.3-кесте және 2.4-кестеде көрсетілген.

2.3-кесте

BRT-320A жұмыс істеуі
Модель	BRT-320A-02BLC-58	BRT-320A-03BLC-58	BRT-320A-23BLC-58	BRT-320A-04BLC	BRT-320A-34BLC
Толқын ұзындығы (нм)	1300±15	1550±15	1310/ 1550±15	1625	1550/ 1625
Спектр ені (нм)	<5	<5	<5	<5	<5
оптикалық тұрақтылық (дб )
15 мин.	±0.01	±0.01	±0.02	-	-
1 сағ.	±0.05	±0.05	±0.06	-	-
Температуралық тұрақтылық (дБ)	±0.2	±0.2	±0.2	-	-
Өлшеу ауқымы (дБ)	0 ден -70	0 ден -70	0 ден-70	0 ден -70	0 ден -70
Рұқсаттылық (дБ)	0.05	0.05	0.05	0.05	0.05
Сызықтық (дБ)	±0.1	±0.1	±0.1	±0.1	±0.1
Дәлділік (дБ)	±0.5	±0.5	±0.5	±0.5	±0.5
Шығыс қуаты (дБм)	-6	-6	-6.5	-	-
Поляризация бойындағы сезімталдық (дБ)	±0.15	±0.15	±0.15	±0.15	±0.15

2.4-кесте

BRT-320A ортақ мінездеме
Өлшем (В x Ш x Г)	21 x 11 x 5 см
Салмағы	0.8 кГ
Тасылатыны	2.5 кГ
Пайдалануды температурасы	От -10° до 40°C

Ескертулер:

1. Температураның жанында 23 C 2.

2. Полувысотеге толық ен.

3. (жылытудың тек қана содан кейiндердiң қол жететiннiң өлшемдерiнiң тәртiбi) 5-минуттық жылытудан кейiн.

4. 15-минуттық жылытудан кейiн.

5. Аралықта - 10 C 40 C-ке.

6. Дбқа өлшемдер аралықта.

7. Шағылысулардың 50 дб өлшеу Портудағы коннектор шағылысу кем шақыру үшiн керек көрcетiлген дәлдiгi бар өлшемдердiң барлық диапазонындағы өлшемдерi үшiн өлшеу Портудағы коннектор шағылысу кем шақыру үшiн керек.

2.4 Байланыс орнатудың сыртқы әсерлерден қорғау

2.4.1 Электромагнитті үйлесімділік

Байланыс тораптарының нормалы жұмысы сыртқы көз электромагниттi өрiстерiнiң оларына әсер ету дәрежесiнен тәуелдi болады. Ықпалдар негiзгi көздерге жатады: атмосфералық электр, темiр жол, радиостанция және магниттiк дауыл электрлендiрiлген электр берiлiсi желiлерi түнерген дәрежелер. Байланыстың шынжыры, автоматика және ықпалдың телемеханикасындағы әсерлерi сипат бойынша кедергi жасайтын қауiптiге бөлiнедi.

Қауiптi кернеу және байланыс шынжыр пайда болатын тоқтардың жанында байланыс үшiн қауiп-қатер денсаулық және қызмет көрсетушiнi өмiрдiң өткiзгiштерi және байланыс қолданылатын абоненттердiң әуе енгiзуiнде жасай алған ықпалы деп атайды; құралдар және шынжыр бұл қосылған аппаратуралардың бұзылуы сонымен бiрге автоматика және телемеханиканың құрылымдарының жалған iске қосылуы шақыру. Кедергi жасайтын ықпал Қауiптi ауылы және кедергi жасайтын кернеулер және тоқтар байланыс каналы, автоматика және телемеханиканың сигналдарының бөгеуiлдiң телефон шынжырларындағы шуы, телефон сигналдарының бұрмалауының бұл құрылымдарының нормалы әсер озонды бұзатын телемеханикалары және өйткенiге пайда болуда айқындалады қойылған сызықта техника қауiпсiздiгiнiң талаптарымен жұмыс iстегенде бола немесе аппаратураның изоляциясының бұзылуы немесе кабел өмiр сүредi анықталатын нормалар қауiп-қатермен электр асуы керек, сонымен бiрге бөгеуiлдi пайда болуды қауiп-қатермен.

Қауiптi және кедергi жасайтын ықпалдарданғы сызықтардың қорғаулары үшiн арнайы шараларды қолданады: • ықпал ететiн сызықтарға қорғайтын арқандарды iлiп қояды; • тарту подстанциялардың шығуында тегiстегiш сүзгiлер қосады; рельстердiң өткiзу қабiлеттерiн үлкейтедi; • сорып бiтiретiн трансформаторлар қосады тағы басқалар.; ықпал душар болған сызықтарда разрядтылар, сақтағыштар, құрғату катушкалары, бөлгiш трансформаторларды қолданады; • қабықтардың жақсы қорғайтын қасиеттерiмен кабелдi салады; амалдарынша, байланыс торабы және бөгеуiлдi көздердiң арасындағы жақындауды ендi қашықтықтарды үлкейтедi. сорып бiтiретiн трансформаторлар тағы басқалар.;

Атмосфералық шамадан тыс тырысулар және жоғарғы вольтты сызықтардың өткiзгiштерi бар байланысының өткiзгiштерiнiң тiкелей жанасуынан байланыстың құрылымдарының қорғауының схемасы келтiрiлген. Өткiзгiшпен және қорғаныш жерлендiру қосылған газ толтырылған разрядты Рлар қорғаулар схемалардағы мүмкiн мәнге дейiн дәреже түнерген күйiнде өткiзгiш пайда болатын кернеулерi төмендетедi. Мысалы, газ толтырылған разрядты үшiншi жерге қосуға екiсi сызықты өткiзгiштерге қосатын үш никел электродтарымен шыны баллон болады. Баллон аргонның газымен толтырылған және дәнекерлеген. Пайда болған қауiптi кернеу сайып келгенде қауiптi кернеу жерде және топырағы бар өткiзгiштi жалғастыруға ток өткiзетiн болып берiлетiн болып қалыптасатын газ иондайды.
