4.5 Расчет свайного фундамента №5

Нагрузки на фундамент №5:

1-е сочетание:

2-е сочетание:

_{Фундамент №5 под кирпичную стену толщиной 510 мм.}

Принимаем ленточный монолитный ростверк из железобетона класса (В 20) шириной 600 мм.

Стена – наружняя. Принимаем глубину заложения ростверка d=1,4 м по глубине промерзания.

Принимаем сваи железобетонные С10-30. Длина сваи 10 м, сечение 30х30 см, вес 22,05кН, бетон марки М250, арматура 4хд.14АII.

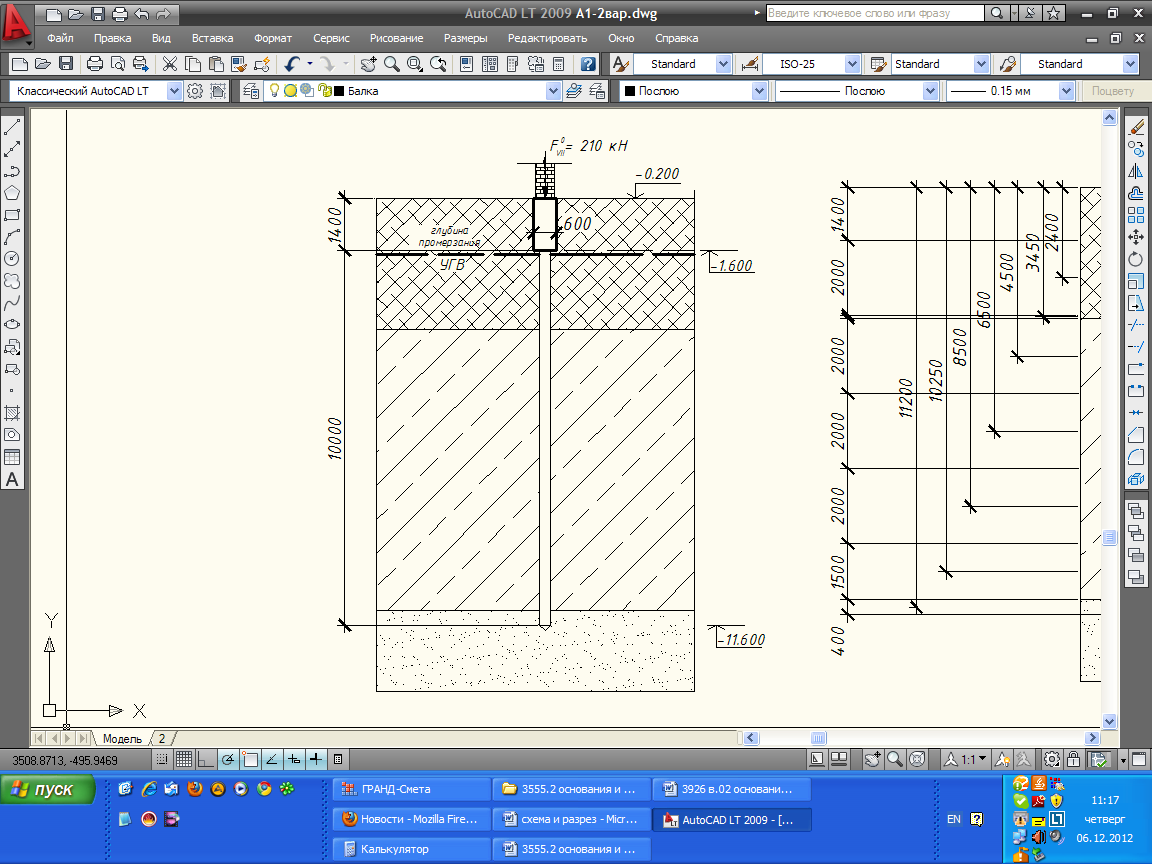

Рисунок 4.12 – Назначение длины свай

Несущая способность свай по условию прочности грунта основания:

Для висячих свай

_c, _cR, _cf - коэффициенты условий работы, зависящие от вида грунта, способа погружения; для свай, погружаемых забивкой, _c, _cR, _cf =1;

R = 4112 кПа - расчетное сопротивление грунта под нижним концом сваи, принимаемое по табл. 1 СНиП 2.02.03-85;

A = 0.09 м² - площадь поперечного сечения сваи;

u=1.2 м - периметр сваи;

f_i - расчетное сопротивление i –го слоя грунта мощностью h_i по боковой поверхности сваи, принимаемое по табл. 2 СНиП 2.02.03-85.

Рисунок 4.13 – К расчету несущей способности сваи по грунту

Насыпной слой (суглинок) : f₁ = 7,4 кПа; h₁ = 2,0 м; d₁ = 2,4 м;

Насыпной слой (суглинок) : f₂ = 8,45 кПа; h₁ = 0,1 м; d₁ = 3,45 м;

Суглинок: f₃ = 19,75 кПа; h₂ = 2 м; d₂ = 4,5 м;

Суглинок: f₄ = 21,75 кПа; h₃ = 2 м; d₃ = 6,5 м;

Суглинок: f₅ = 22,63 кПа; h₃ = 2 м; d₃ = 8,5 м;

Суглинок: f₆ = 23,05 кПа; h₃ = 1,5 м; d₃ = 10,25 м;

Песок: f₇ = 66,68 кПа; h₄ = 0,4 м; d₄ = 11,2 м;

.

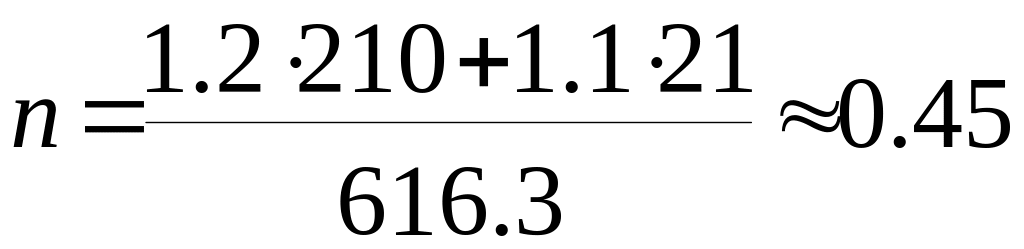

Количество свай определяется по формуле:

где G_p - вес ростверка;

К - коэффициент, учитывающий перегрузку отдельных свай от момента и горизонтальной силы, принимаемый в пределах К =1,1…1,4.

Вес ростверка на 1п.м.:

кН

Таким образом, принимаем 9 свай на 20 погонных метров ростверка. Т.е. сваи располагаются с шагом 2,5 м.

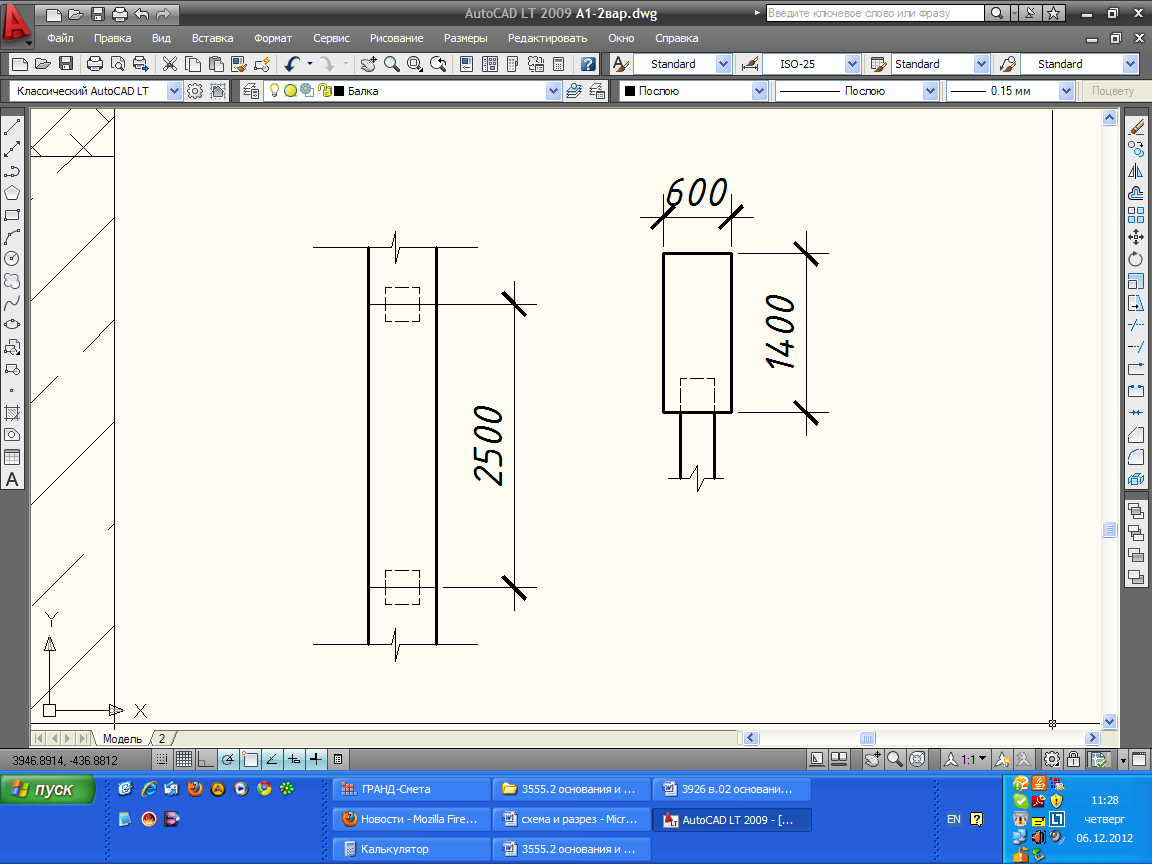

Рисунок 4.12 – Ленточный монолитный ростверк

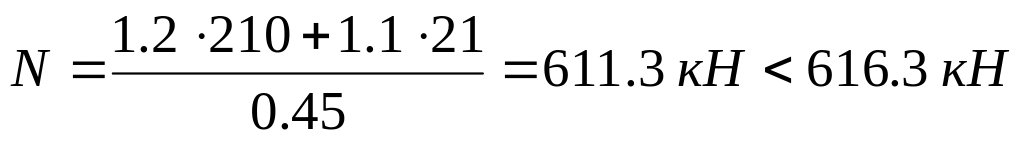

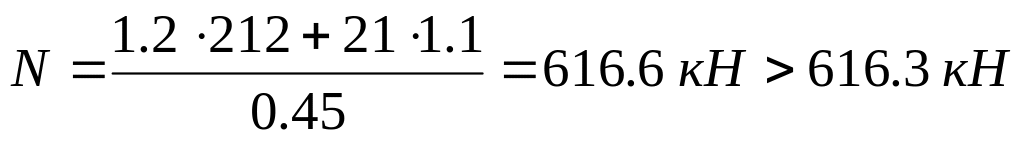

Расчет свайного фундамента №5 по несущей способности:

N_maxP

Для 1-го сочетания:

Для 2-го сочетания:

Вывод: Перегруз составляет 0,4%, что допустимо.

Расчет свайного фундамента №5 по деформациям:

_IIср =

м

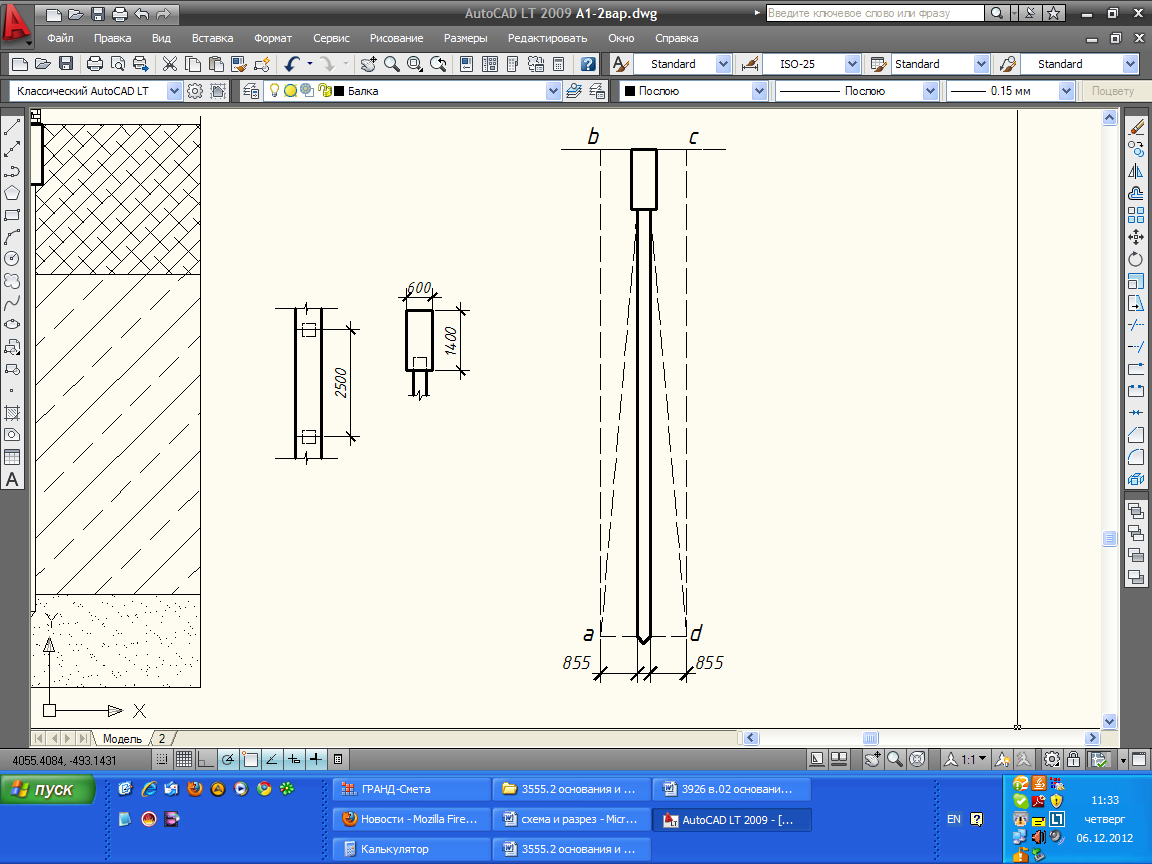

Рисунок 4.14 – Определение границ условного свайного фундамента

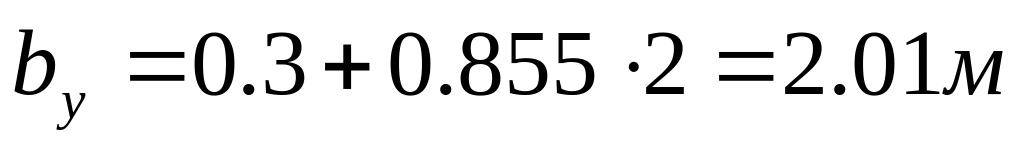

Ширина условного ленточного фундамента:

A_y=2,01*1=2,01 м²

Условие прочности:

P_y < R_y

R_y – расчетное сопротивление грунта условного фундамента

P_y - расчетная нагрузка

Рассчитаем условный фундамент с помощью программного обеспечения сайта www.buildcalc.ru.

Все условия выполняются:

(для кирпичных стен без армирования)

4.6 Расчет свайного фундамента №6

Нагрузки на фундамент №6:

1-е сочетание:

2-е сочетание:

Принимаем ростверк из монолитного железобетона класса (В 20) шириной 3000 мм.

Глубина заложения ростверка d=1,4 м.

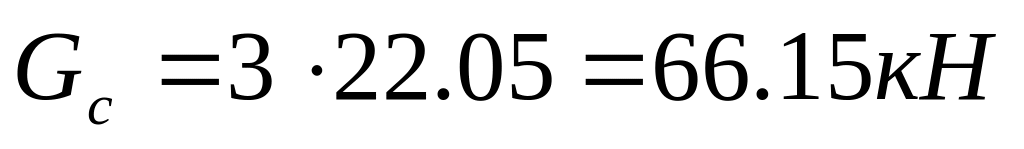

Принимаем сваи железобетонные С10-30. Длина сваи 10 м, сечение 30х30 см, вес 22,05кН, бетон марки М250, арматура 4хд.14АII.

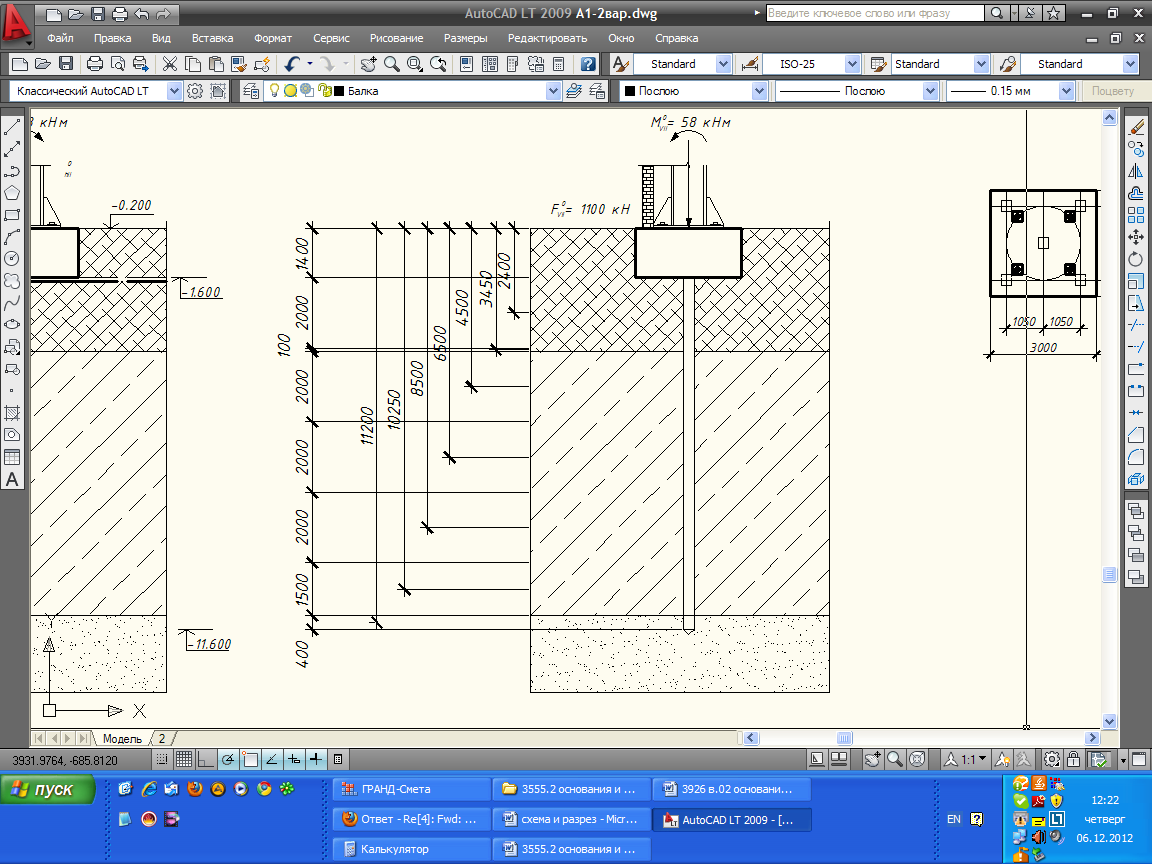

Рисунок 4.15 – Назначение длины свай

Несущая способность свай по условию прочности грунта основания:

Для висячих свай

_c, _cR, _cf - коэффициенты условий работы, зависящие от вида грунта, способа погружения; для свай, погружаемых забивкой, _c, _cR, _cf =1;

R = 4112 кПа - расчетное сопротивление грунта под нижним концом сваи, принимаемое по табл. 1 СНиП 2.02.03-85;

A = 0.09 м² - площадь поперечного сечения сваи;

u=1.2 м - периметр сваи;

f_i - расчетное сопротивление i –го слоя грунта мощностью h_i по боковой поверхности сваи, принимаемое по табл. 2 СНиП 2.02.03-85.

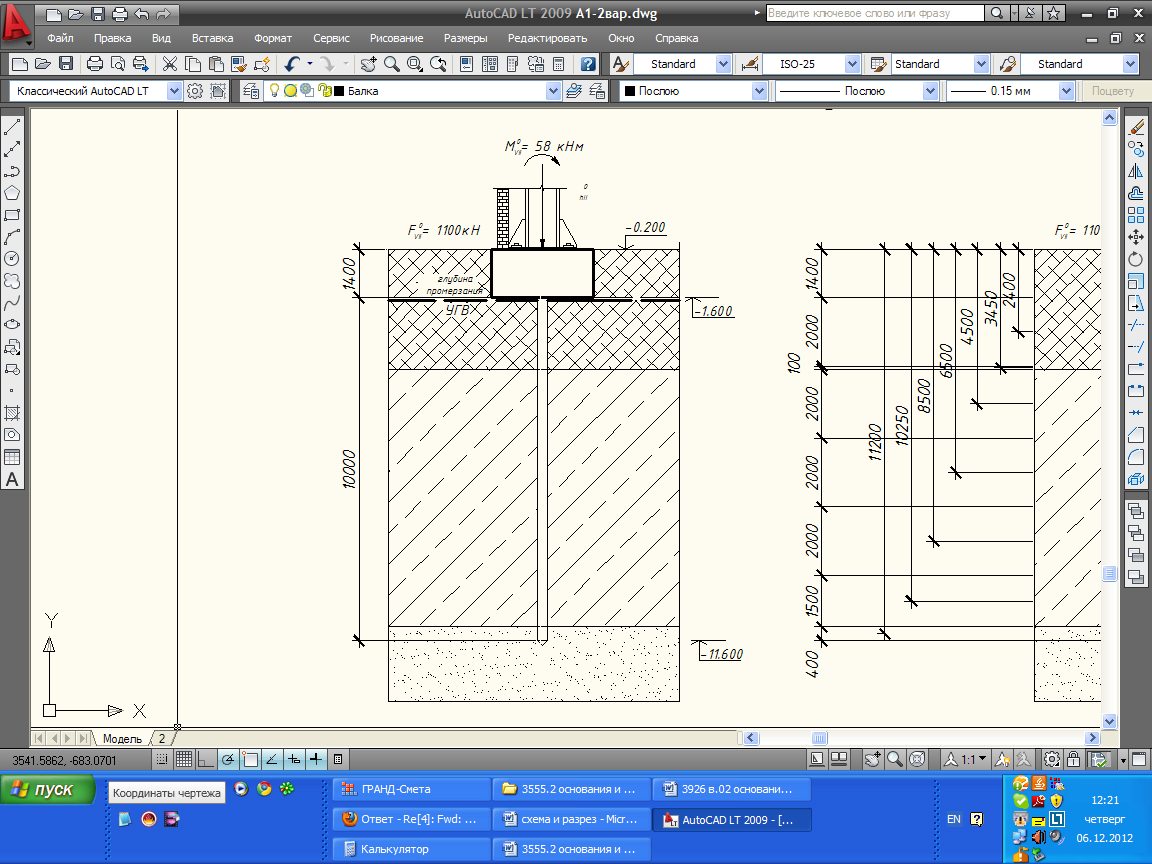

Рисунок 4.5 – К расчету несущей способности сваи по грунту

Насыпной слой (суглинок) : f₁ = 7,4 кПа; h₁ = 2,0 м; d₁ = 2,4 м;

Насыпной слой (суглинок) : f₂ = 8,45 кПа; h₁ = 0,1 м; d₁ = 3,45 м;

Суглинок: f₃ = 19,75 кПа; h₂ = 2 м; d₂ = 4,5 м;

Суглинок: f₄ = 21,75 кПа; h₃ = 2 м; d₃ = 6,5 м;

Суглинок: f₅ = 22,63 кПа; h₃ = 2 м; d₃ = 8,5 м;

Суглинок: f₆ = 23,05 кПа; h₃ = 1,5 м; d₃ = 10,25 м;

Песок: f₇ = 66,68 кПа; h₄ = 0,4 м; d₄ = 11,2 м;

.

Количество свай определяется по формуле:

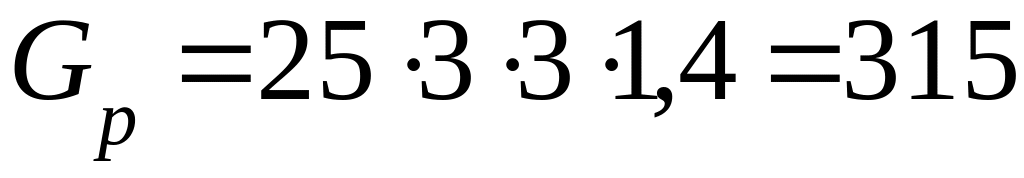

где G_p - вес ростверка;

К - коэффициент, учитывающий перегрузку отдельных свай от момента и горизонтальной силы, принимаемый в пределах К =1,1…1,4.

кН

Принимаем 3 сваи.

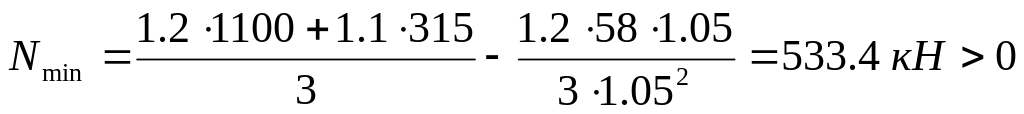

Расчет свайного фундамента №6 по несущей способности:

N_maxP

Для 1-го сочетания:

Для 2-го сочетания:

Вывод: Фундамент запроектирован верно, так как условие выполняется.

Расчет свайного фундамента №6 по деформациям:

_IIср =

м

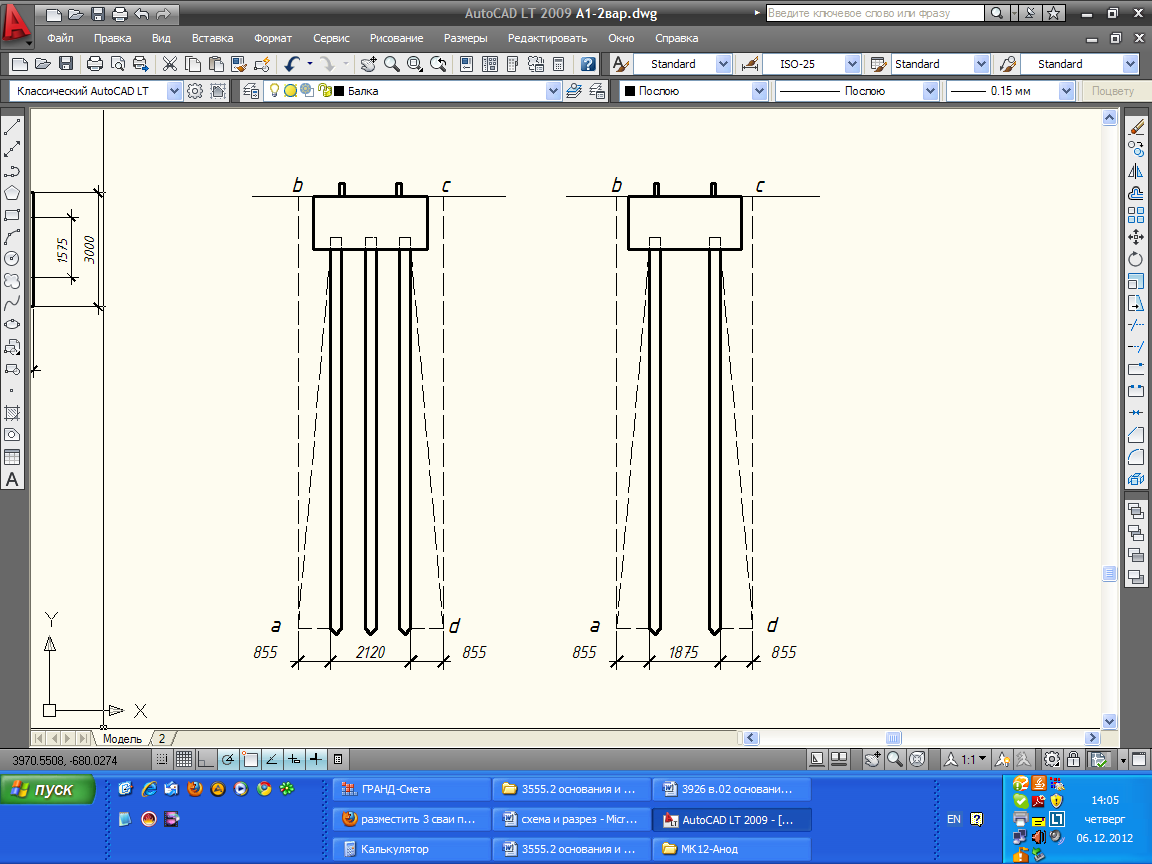

Рисунок 4.16 – Определение границ условного свайного фундамента

Ширина условного фундамента:

м

A_y=3,83*3,585=13,73 м²

Условие прочности:

P_y < R_y

R_y – расчетное сопротивление грунта условного фундамента

P_y - расчетная нагрузка

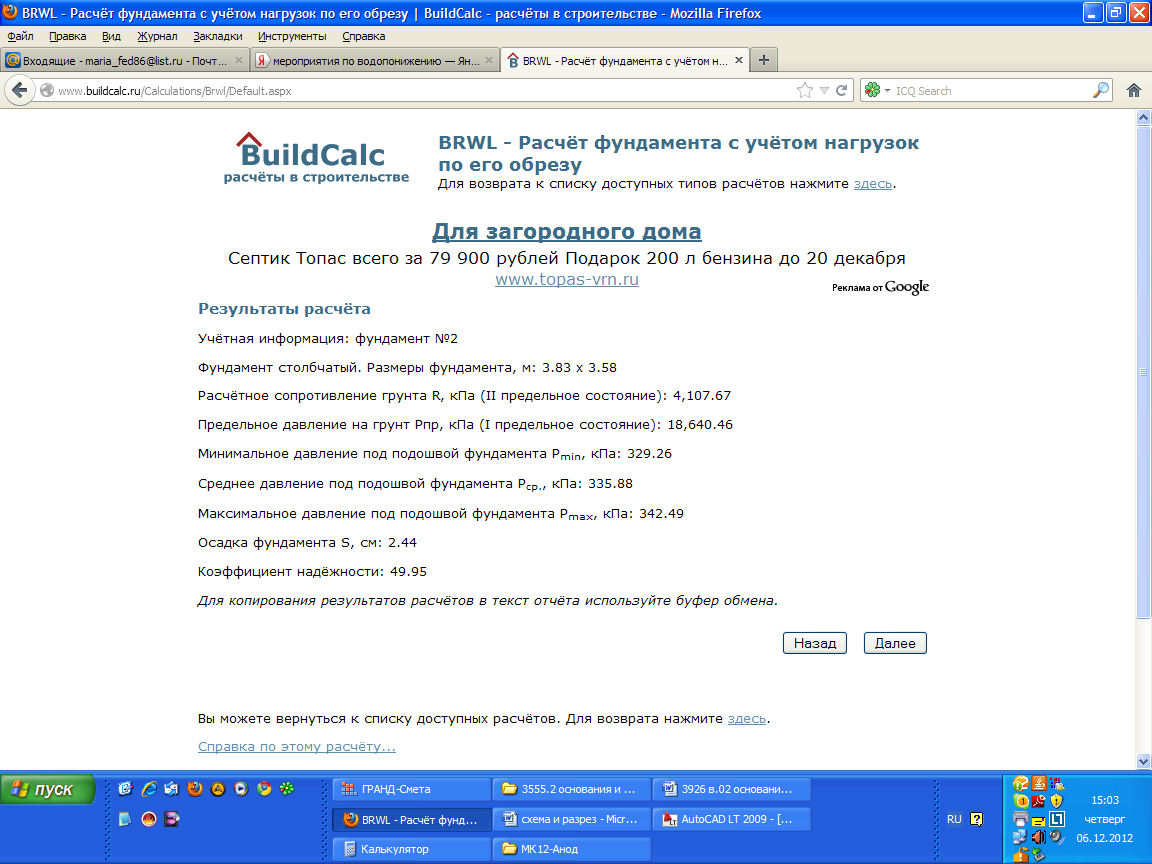

Рассчитаем условный фундамент с помощью программного обеспечения сайта www.buildcalc.ru.

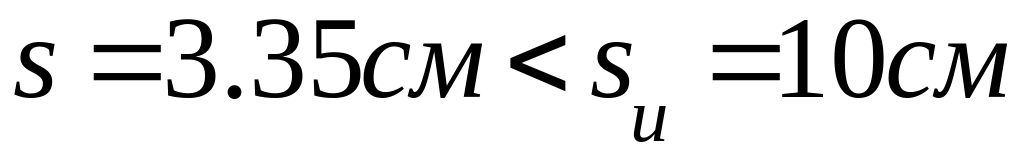

Все условия выполняются:
