2.4. Указание по производству работ.

До начала производства земляных работ должны быть выполнены организационно - подготовительные мероприятия, а также все работы в соответствии со стройгенпланом, разработанным в проекте производства работ (ППР).

Земляные работы состоят из подготовительных, основных и заключительных работ. Подготовительные работы включают в себя: очистку строительной площадки от деревьев, пней, кустарника; разбивку площадки для производства планировочных работ; срезку растительного слоя грунта.

Срезку растительного слоя грунта II группы производят бульдозером ДЗ-19 поперечно-челночными проходками с перемещением грунта в отвал.

Для планировки площадки строительства применяем эллиптическую схему движения скрепера. Эта схема движения является наиболее рациональной для данного вида площадки.

Уплотнение грунта в насыпях при вертикальной планировке площадки рекомендуют производить укаткой, так как этим способом можно уплотнять любые грунты. При планировке площадок, принимаем схему движения катка по замкнутому контуру.

В данном курсовом проекте мы выбираем прицепной каток ДУ-39А. Укатку производят внахлёст одного слоя на другой при 8 проходках по одному следу, нахлест составляет 0,2м.

Комплект машин для вертикальной планировки площадки состоит из прицепного скрепера ДЗ-20, бульдозера ДЗ-19, прицепного катка ДУ-39А. Эти механизмы последовательно выполняют послойную разработку грунта и его перемещение, разравнивание и уплотнение грунта.

Рыхление грунта

Для повышения производительности землеройных машин будем использовать бульдозерно-рыхлительный агрегат ДП-14, имеющий бульдозерное оборудование ДЗ-19.

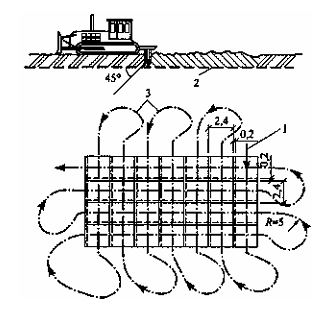

Рис. 14. Схема предварительного рыхления грунта: 1 – путь движения бульдозера

с рыхлителем; 2 – разрыхленный грунт; 3 – путь разворота бульдозера с рыхлителем

Разработка и перемещение грунта скрепером.

Для разработки вертикальной планировки площадки выбираем скрепер ДЗ-20, т.к. дальность перемещения грунта 274,26 метров, к тому же скреперы наиболее производительные землеройно-транспортные машины.

Основные работы предусматривают разработку грунта в планировочных выемках и перемещение его в планировочные насыпи, разравнивание и уплотнение грунта в насыпях.

При использовании скрепера плотные грунты (II группа) следует предварительно рыхлить на толщину снимаемой стружки равной 0,2 м. (рис. 4.6).

Скрепер, как землеройно-транспортная машина, выполняет следующие операции:

• послойную срезку грунта,

• транспортирование набранного грунта и отсыпка его.

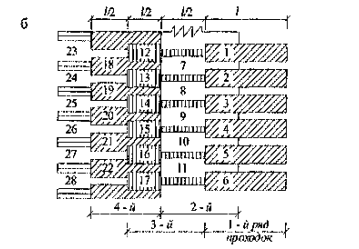

рис. 15 Ребристо-шахматная схема разработки грунта скреперами

Длина пути загрузки скрепера определяется по формуле:

где – коэффициент призмы волочения, принимаемый для легких грунтов равным 0,27;

g – геометрическая емкость ковша скрепера, м³;

- коэффициент наполнения ковша плотным грунтом;

– коэффициент наполнения ковша, равный 0,8 – 1,0;

– коэффициент первоначального разрыхления грунта, равный 1,03;

- ширина ножа скрепера, равная 2,59 м;

h – наибольшая толщина стружки, 0,3 м.

Длина пути разгрузки скрепера подсчитывается по формуле:

где – толщина укладываемого слоя, 0,35 м;

b – ширина укладываемого слоя, 2,59 м .

Длина пути загрузки скрепера:

Длина пути разгрузки скрепера:

Срезать грунт наиболее эффективно на прямолинейном участке пути при движении под уклон 3-7⁰.Выбираем схему движения скрепера “по эллипсу”, так как полная длина срезки превышает длину пути для наполнения ковша, и толщина срезки превышает глубину резанья скрепера. В этом случае скрепер движется по замкнутой кривой и проходит по одному следу несколько раз. Выбираем разработку грунта проходками ребристо-шахматную (рис. 15), так как разработка осуществляется грунтов II категории.

Параллельно с отсыпкой площадки производим ее уплотнение. Принимаем прицепной каток ДУ-39А.

Уплотнение грунта в зоне насыпи.

При производстве планировочных работ скреперами послойное разравнивание грунта осуществляется этими же машинами в процессе отсыпки.

Искусственное уплотнение грунтов производят для повышения устойчивости, уменьшения осадки и увеличения водонепроницаемости земляного сооружения. Уплотнять грунт следует при оптимальной влажности, при которой достигается наибольший эффект уплотнения. Уплотнение грунта в насыпях при вертикальной планировке площадки рекомендуют производить укаткой, так как этим способом можно уплотнять любые грунты. Уплотнение грунтов укаткой производят пневматическими или кулачковыми катками.

Уплотнение грунта ведем в той же последовательности, что и отсыпку. В данном курсовом проекте мы выбираем прицепной каток ДУ-39А. Грунт уплотняем путем последовательных круговых проходок катка по всей площадке насыпи, причем каждая проходка должна перекрывать предыдущую на 0,2-0,3 м. Закончив укатку площадки за один раз, приступают ко второй проходке.

Чтобы грунт не обрушился вблизи откоса насыпи, первые две проходки вдоль откоса насыпи ведут на расстоянии 1,5 м от бровки. Последующие проходки смещают на 0,5 м в сторону бровки и т.о. прикатывают края насыпи.
