МО РБ

УО «Полоцкий государственный университет»

Кафедра строительного производства

КУРСОВАЯ РАБОТА

По теме: «Технологическая карта на производство земляных работ и устройство фундаментов»

Выполнил:

студент гр. 08 ПГС-7 Белявский А.В.

Проверил: Суворова Ю.В.

Новополоцк 2011

ОГЛАВЛЕНИЕ

МО РБ 1

Кафедра строительного производства 1

По теме: «Технологическая карта на производство земляных работ и устройство фундаментов» 1

Выполнил: 1

Работы выполняются в 2 смены 3

2. Технология и организация работ 4

2.1. Определение объемов земляных работ 4

2.1.1. Определение объемов работ при вертикальной планировке площадки 4

Так как погрешность составляет 0%, то линия нулевых работ найдена. 5

2.1.2. Определение объемов работ при разработке котлована 6

2.1.3.Определение объемов работ при устройстве фундаментов. 11

2.2.Определение среднего расстояния перемещения грунта из выемки в насыпь 13

На схеме площадки показывают в каждом квадрате объемы насыпи и выемки. Затем вычисляют суммы объемов грунта насыпи и выемки со своими знаками (+, –) по вертикальным и горизонтальным рядам, получая балансовые объемы. 16

Суммы вносятся в графы таблицы, расположенной вдоль вертикальных и горизонтальных рядов. Во втором ряду проставляют нарастающим итогом сумы балансовых объемов, получая ординаты эпюры работ. Под таблицей строится эпюра работ, при этом ординаты с разными знаками (+, –) откладываются по разные стороны от оси эпюры. Вершины ординат соединяют ломаной линией, и вычисляют площади фигур между ломаной линией и осью эпюры: 16

При пересечении ломаной линией оси эпюры суммарная работа находится как сумма отдельных участков площадей эпюры работ: 16

2.3 Выбор комплектов машин и механизмов для производства работ 17

2.3.2 Выбор комплектов машин и механизмов для разработки котлована 23

2.3.3.Выбор комплектов машин и механизмов для устройства фундаментов 24

2.4. Указание по производству работ. 30

Рыхление грунта 30

2.4.2.Разработка котлована. 32

Устройство монолитного ростверка. 34

3. Требования к качеству и приемке работ 35

Приложение Б 38

6. Материально-технические ресурсы 39

7. Охрана труда при производстве работ 40

8. Технико-экономические показатели. 42

ЛИТЕРАТУРА 44

1. Область применения

Технологическая карта разработана на комплекс работ по возведению подземной части здания, который включает в себя следующие работы:

1. Планировка площадки размерами 80х80 м;:

- срезка растительного слоя грунта (тип:суглинок);

- рыхление грунта (грунт I группы)

- разработка и перемещение нескального грунта;

- уплотнение грунта;

- окончательная планировка площадки.

2. Разработка котлована, глубиной 2.0 м, следующие геометрические размеры: L=48 м, B=12м, см. рис.1;:

- разработка не мерзлого грунта;

- транспортировка грунта;

- уплотнение грунта;

3. Устройство фундамента:

- складирование свай;

- погружение одиночных призматических свай;

- вырубка бетона из каркаса свай;

- отгибание стержней арматурного каркаса свай;

- установка арматурных каркасов;

- укладка бетонной смеси;

- разборка деревометаллической опалубки;

- обратная засыпка пазух котлована.

Работы выполняются в 2 смены

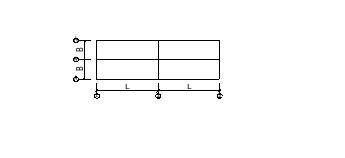

Рисунок 1- Схема здания

2. Технология и организация работ

2.1. Определение объемов земляных работ

2.1.1. Определение объемов работ при вертикальной планировке площадки

Земляные работы вертикальной планировки площадки состоят из срезки растительного слоя грунта, разработки грунта на участках насыпи, перемещения и послойной укладки его в местах выемки, уплотнения и окончательной планировки площадки. Площадка разбита на квадраты со стороной а = 45 м. Размеры площадки 225х360 м. Схема – рис. 2.

Рис. 2 - Схема вертикальной планировки площадки.

Определим объём разработки грунта при вертикальной планировке площадки V, м³.

Для этого воспользуемся следующими формулами:

V=V_нас=V_в , (1.1)

где V_нас - объем грунта насыпи, м³

V_в - объем грунта выемки, м³

, , (1.2)

где - сумма положительных объемов грунта по квадратам, м³;

- сумма отрицательных объемов грунта по квадратам, м³.

Проверка правильность нахождения линии нулевых работ:

Δ= ( - )∙100%/ (1.3)

Δ=(1410,737-1410,736)/1410,736∙100%=0%

Так как погрешность составляет 0%, то линия нулевых работ найдена.

Объемы грунта насыпи и выемки представлены в таблице 1.

Таблица 1 Ведомость объемов насыпи и выемки(исправленая)
№ фигуры	Объем грунта, м3			№ фигуры	Объем грунта, м3
	"+"- насыпь	"-"- выемка			"+"- насыпь	"-"- выемка
1	84,57			24		11,36
2	73,30			25		51,93
3	57,22			26		110,12
4	29,58			27		104,05
5	16,59			28	93,09
6	2,76			29	70,09
7		13,71		30	50,10
8		29,42		31	25,04
9		31,28		32	2,89
10	106,34			33		24,71
11	96,62			34		67,73
12	65,88			35		126,54
13	39,93			36		116,24
14	9,04			37	69,56
15		6,86		38	53,68
16		19,10		39	34,16
17		32,21		40	12,26
18		51,29		41		10,37
19	107,33			42	0,07
20	75,00			43		55,73
21	51,86			44		100,53
22	27,19			45		155,09
23	6,41			46		142,31
				Σ=	1260,56	1260,56
				Разница(ΣVн-ΣVв)	0,00
				(ΣVв-Vн)/ΣVв*100%	0,00
