2.6. Технико-экономические показатели.
Наименование показателя |
Единица измерения |
Величина показателя |
|
Зем. работы |
Бет.работы |
||
1. Общий объём работ |
м3 |
2013,04 |
542,8 |
2. Общая трудоёмкость работ. |
чел.-дн. |
10,3 |
22,39 |
3. Продолжительность выполнения работ |
дн. |
5,15 |
5,4 |
4. Трудоёмкость на единицу объема |
чел.-дн./м3 |
0,0051 |
0,041 |
5. Выработка на одного рабочего в смену |
м3/чел.-дн. |
195,44 |
24,24 |
6. Общие затраты машино-смен экскаватора |
маш.-см. |
4.8 |
- |
7. Общие затраты машино-смен крана |
маш.-см. |
- |
19.67 |
8. Общие затраты машино-смен автобетононасоса |
маш.-см. |
- |
11.19 |
Приложение 1
Выбор формы земляного сооружения
Приложение 2

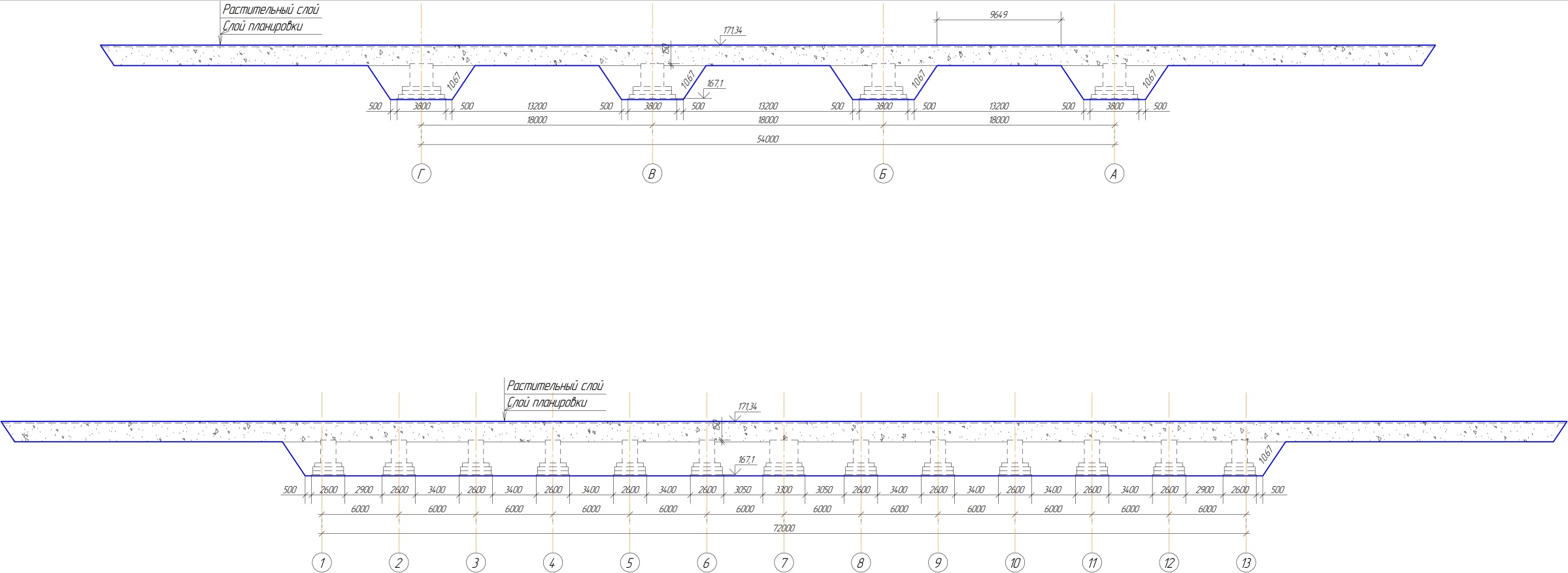

Рядовой и температурный фундамент (геометрические размеры)
Приложение 3
Ведомость объёмов работ
Наименование работ |
Единицы измерения |
Объем работ |
|
На один(одну) фундамент (траншею) |
всего |
||
1. Срезка растительного слоя |
м2 |
|
12688 |
2. Планировка |
м3 |
|
18050,63 |
3. Разработка грунта экскаватором |
м3 |
(503,26) |
2013,04 |
4. Транспортирование грунта |
м3 |
(578,749) |
2315 |
5. Зачистка недобора грунта на выемке |
м2 |
(343,16) |
1372,64 |
6. Устройство бетонной подготовки рядового фундамента |
м2 |
9,88 (118,56) |
474,24 |
7. Устройство бетонной подготовки фундамента температурного шва |
м2 |
12,54 (12,54) |
50,16 |
8. Оклеечная гидроизоляция по бетонной подготовке рядового фундамента
|
м2 |
9,88 (118,56) |
474,24 |
9. Оклеечная гидроизоляция по бетонной подготовке фундамента температурного шва |
м2 |
12,54 (12,54) |
50,16 |
10. Установка опалубки рядового фундамента |
м2 |
28,29 (339,48) |
1357,92 |
11. Установка опалубки температурного шва |
м2 |
33,12 (33,12) |
132,48 |
12. Монтаж горизонтальной арматуры рядового фундамента |
кг |
300 (3600) |
14400 |
13. Монтаж горизонтальной арматуры фундамента температурного шва |
кг |
449,743 (449,743) |
1799 |
14. Монтаж вертикальной арматуры рядового фундамента |
кг |
128,571 (1542,852) |
6171,408 |
15. Монтаж вертикальной арматуры фундамента температурного шва |
кг |
192,75 (192,75) |
771 |
16.Укладка бетонной смеси рядового фундамента |
м3 |
10,07 (120,84) |
483,36 |
17. Укладка бетонной смеси фундамента температурного шва |
м3 |
14,86 (14,86) |
59,44 |
18.Снятие опалубки рядового фундамента |
м2 |
27,54 (330,48) |
1321,19 |
19. Снятие опалубки фундамента температурного шва |
м2 |
33,12 (33,12) |
132,48 |
20.Обмазочная гидроизоляция рядового фундамента |
м2 |
31,6 (379,2) |
1516,8 |
21. Обмазочная гидроизоляция фундамента температурного шва |
м2 |
34,86 (34,86) |
139,44 |
22. Транспортирование грунта обратной засыпки |
м3 |
(426,17) |
1862,56 |
23. Обратная засыпка грунта в пазухи бульдозером |
м3 |
(383,94) |
1601,5 |
24. Обратная засыпка грунта в пазухи вручную |
м3 |
(42,23) |
261,056 |
25. Уплотнение грунта обратной засыпки трамбовкой |
м2 |
(2906,7) |
11626,8 |
Приложение 4
Комплект принятых строительных машин для земляных и бетонных работ
- Вибротрамбовка бензиновая Stone XH 730
Масса, кг: 60
Двигатель: Honda GX100
Сила вибрации, кН: 12
Тип двигателя: Бензиновый
Емкость топливного бака, л: 2,8
Габариты рабочей площадки, мм: 280х330
Глубина уплотнения, мм: 600
Модель: Stone XH 730
Топливо: Бензин АИ-92
Частота вибрации, вибр/мин: 727
Энергия удара, Дж: 85
-
Экскаватор JCB
JS200W
Вместимость ковша- 0,4 м3
Эксплуатационная масса 21,13 т.
- Бульдозер Komatsu D85A
Глубина рыхления 560 мм
Ширина рыхления 4365 мм
Масса -23,3 т
-

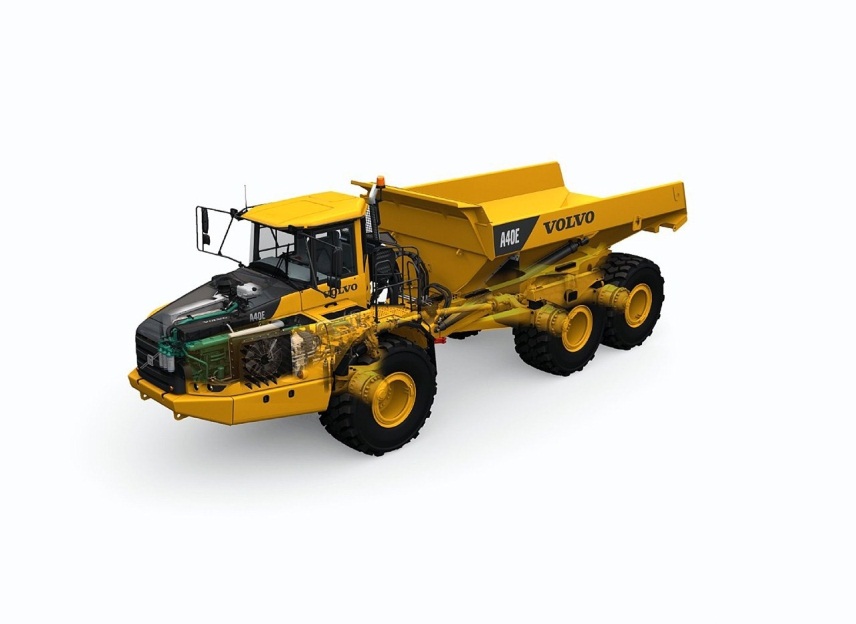

Самосвал Volvo
A40E
