Характеристика редукторов серии ц2

(мощность на входном валу редуктора, кВт)

Редук-тор	Частота вращения входного вала, мин-1	Режим работы	Общее передаточное отношение
			12,41
Ц2-350	750	С	43,5

9. Уточняем величину длины каната, м:

Упражнение 5. Расчет эффективности использования башенного крана Задания

Определить нужную высоту подъема крюка. Выбрать кран и вычислить переменную производительность крана при совмещении и несовмещении рабочих операций в течение цикла. Определить эффективность совмещения операций при работе башенного крана.

Исходные данные

Вариант	Масса груза , т	, м	, м	, м	Продолжительность ручных операций, мин.			Угол поворота , град.	Длина перемещения крана , м
15	2,67	19	0,22	2,5	1,0	7,0	0,5	50	15

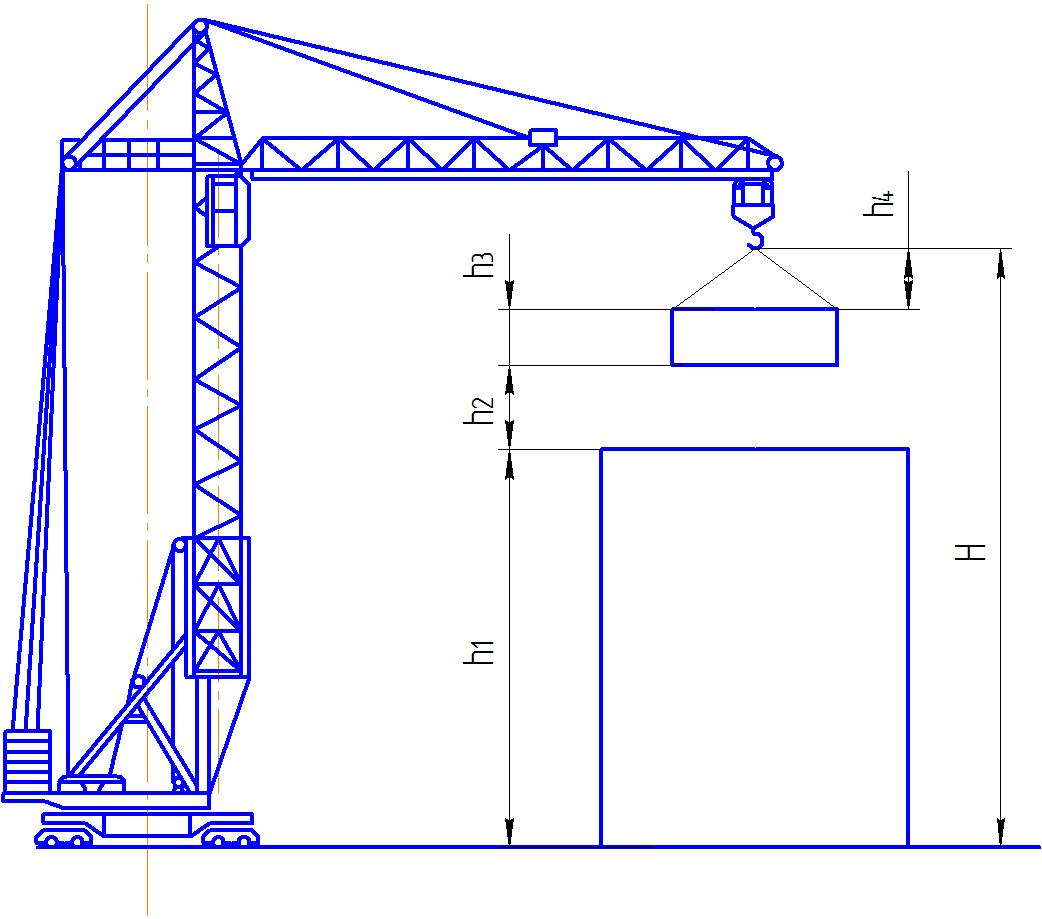

Расчетная схема башенного крана

1. Высота подъема крюка, м:

,

где – заданная высота уровня монтажа, м; – высота подъема груза над уровнем монтажа; из условий безопасности  = 3 м; – высота поднимаемого изделия, м; – длина строп, м.

2. По рассчитанной высоте подъема крюка и массе груза подберем кран.

Технические характеристики башенного передвижного крана

Параметры	КБ-403Б.3
Грузоподъемность, т	4…8
Вылет, м	26,3…30
Вылет при максимальной грузоподъемности, м	16
Максимальный грузовой момент, кН·м	1269
Высота подъема крюка, м	24,2…37,9
Скорость, м/мин:
подъема и опускания груза	27
перемещения крана	18
перемещения грузовой тележки	7; 30
Частота вращения , мин–1	0,65
Масса крана, т
общая	80,5
конструкторская	50,5

3. Рассчитать время рабочего цикла крана. При работе без совмещения операций рабочий цикл крана равняется сумме продолжительностей всех операций, мин.:

.

4. Для увеличения производительности крана некоторые операции совмещают (например, подъем и перемещение груза, перемещения крана и опускания крюка). В этом случае, вычисляя длительность рабочего цикла, учитывают время самой длительной операции из тех, которые совмещаются, мин.:

,

,

где продолжительности: – строповка груза, мин.; – подъему груза до нужного уровня, мин.; – повороту стрелы крана, мин.; – перемещения крана по рейках, мин.; – опускания груза до уровня монтажа, мин.; – удержание монтируемого элемента во время установления и закрепления, мин.; – расстроповка установленных элементов, мин.; – подъем крюка с грузоподъемным устройством над уровнем монтажа, мин.; – возвращение стрелы в исходное положение, мин.; – обратное перемещение крана, мин.; – опускание крюка с грузоподъемным устройством, мин.

Продолжительность ручных операция , , необходимо принимать соответственно подобранным данным, а продолжительность остальных операций вычислим приближенно, при постоянных скоростях рабочих движений крана, не учитывая периодов разгона и торможения.

Продолжительность подъема груза, мин.:

,

где – скорость подъема груза, м/мин.

Время поворота стрелы крана, мин.:

,

где – рабочий угол поворота, град; – частота вращения, мин.^-1.

Продолжительность перемещения крану по рейках, мин.:

,

где – длина перемещения крана, м; – скорость перемещения крана, м/мин.

Продолжительность опускания груза, мин.:

где – скорость опускания, м/мин.

Продолжительность подъема крюка со стропами над уровнем монтажа, мин.:

.

Продолжительность других операций, мин.:

; ; .

5. Вычислить переменную производительность крана, т/см:

- при совмещенном цикле

;

- при не совмещенном цикле

,

где – масса груза, т; – продолжительность смены,  = 8 час.; – коэффициент использования крана по грузоподъемности,  = 0,8; – коэффициент использования крана во времени на протяжении смены,  = 0,82…0,88; , – число рабочих циклов крана за 1 час:

; .

6. Вычислить эффективность совмещения операций при работе крана, которая характеризует повышение его производительности, %:

.
