Упражнение 3. Расчет ленточного конвейера Задание

Рассчитать нужную длину и ширину ленты конвейера. Определить мощность привода. Выбрать нужный конвейер.

Выходные даны для расчетов

Вариант	Тип кон-вейера	Продук-тивность , т/ч	Высота подъема груза , м	Длина транспорти-рования по горизонтали , м	Тип материала груза; удельная масса , кг/м3	Макси-мальный размер наиболь-шего или типичного куска , мм
15	Стацио-нарный	140	12,9	76,2	Гравий сортирован-ный; 1900	60

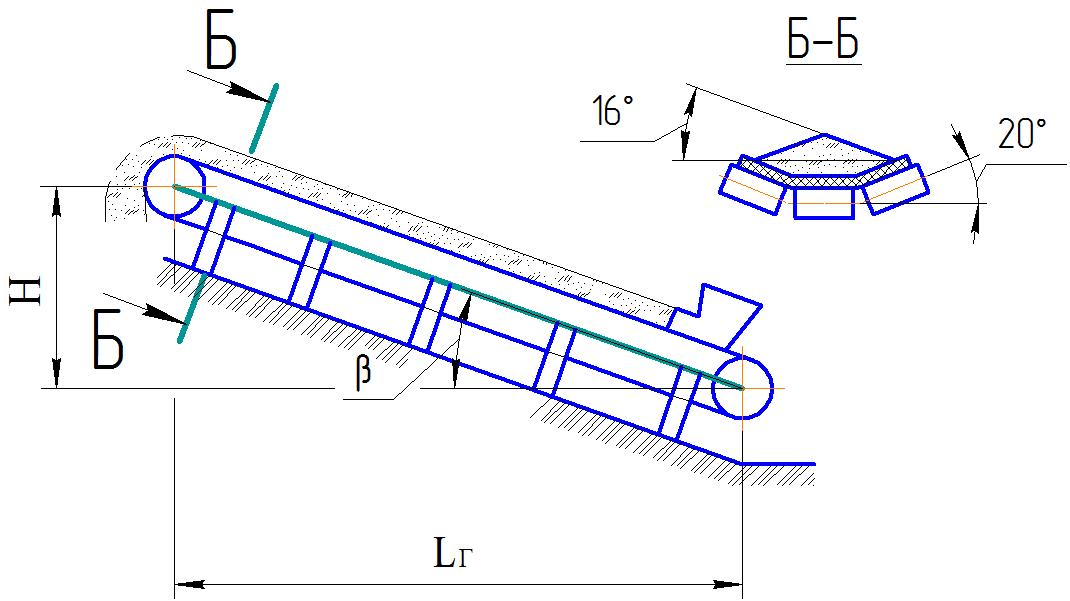

Схема стационарного конвейера

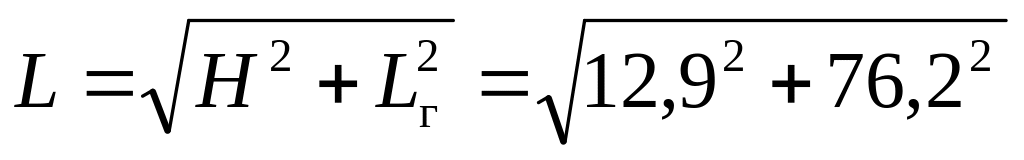

1. Определяем длину транспортера , м:

,

где – высота подъема груза, м; – длина перемещения груза по горизонтали, м.

2. Определяем угол наклона конвейера , град:

3. По полученным геометрическим параметрам транспортировки предварительно выбираем тип конвейера (допускается отклонение расчетных значений от табличных до 10-15 %).

Технические характеристики подобранного строительного ленточного конвейера

Показатели	Стационарный
	ТК–1Б
Длина, м	80
Ширина ленты , мм	600
Тип ленты	гладкая
Скорость движения ленты , м/с	1,6
Допустимый угол наклона транспортера , град.	10
Мощность электродвигателя, кВт	7,5
Габаритные размеры, м: длина	80,5
ширина	1,2
Масса, т	2,8

4. Проверяем ширину ленты выбранного конвейера с учетом заданной производительности и кусковатости.

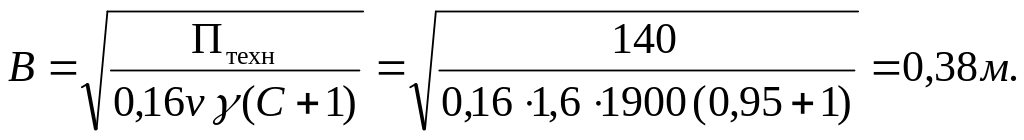

Расчетная ширина конвейера с желобчатой лентой, м:

,

где – скорость ленты, м/с; – коэффициент учитывающий угол наклона транспортера; – удельная масса груза, кг/м³; продуктивность конвейера , т/ч.

5. Расчетная ширина ленты по кусковатости для сортированного материала, м.:

,

,

.

где – размер наибольшего куска (рядового материала) и среднего типичного куска (сортированного материала), м.

6. Мощность на перемещение материала, кВт:

.

7. Мощность на подъем материалу на высоту , кВт:

,

где – производительность конвейера, т/ч, – высота подъема груза, м.

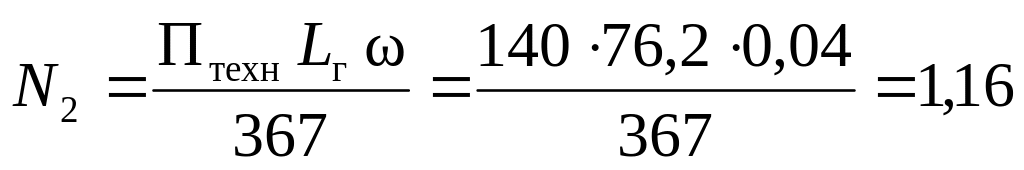

8. Мощность, которая необходима для перемещения материала по горизонтали, кВт:

,

где  = 0,04 – общий коэффициент сопротивления движению груза по роликоопорах.

9. Мощность, которая тратится на холостой ход ленты, кВт:

.

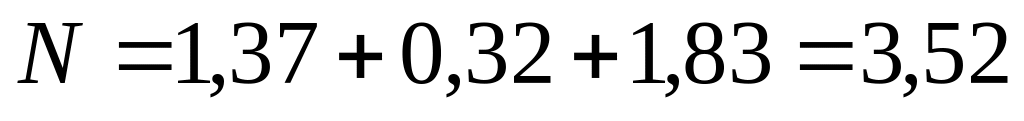

10. Мощность двигателя конвейера, кВт:

,

где – коэффициент, который зависит от длины конвейера, = 1,5 ; – коэффициент установленной мощности,  = 1,2; – КПД привода,  = 0,8.
