Упражнение 1. Расчет привода строительных машин Задание

Выполнить кинематический и силовой расчет привода, расчет ременной и зубчатой передач.

Варианты заданий приведены в табл. 1.1.

Расчет привода

	Тип передачи: клиноременная и коническая прямозубая; кВт; об/мин.

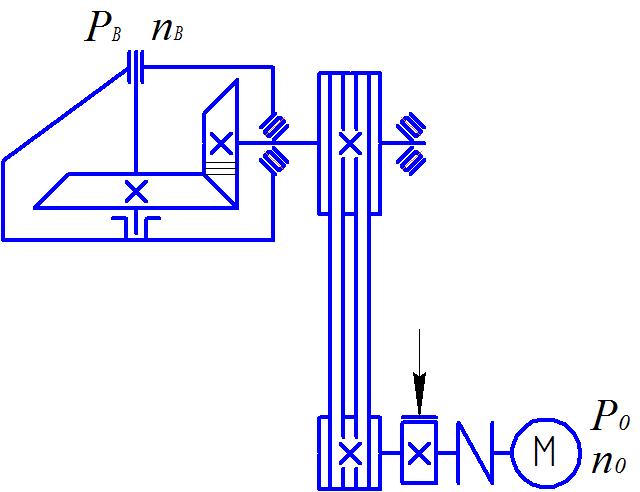

Привод конусной дробилки

1. Определяем коэффициент полезного действия :

,

где – коэффициент полезного действия (КПД) муфти,  = 0,96; – КПД ременной передачи (клиноременной), ; – ККД зубчатой передачи (конической), ; – КПД пари подшипников (качения или скольжения), , ; – количество пар подшипников привода. Тогда:

2. Рассчитываем мощность нужного электродвигателя, кВт:

,

где – мощность на выходном валу редуктора, кВт. Тогда:

кВт

3. Подберем мощность двигателя ( ) серии АОП-2 (с повышенным моментом):

- Типоразмер АОП-2: 61-4

- Мощность: кВт

- Частота вращения ротора: об/мин

4. Определим общее передаточное отношение привода:

где – частота вращения вала электродвигателя, мин^-1; – частота вращения выходного вала редуктора, мин^-1; , – передаточные отношения ременной и зубчатой (конической) передачи, , .

5. Для выбора диаметра ведущего шкива клиноременной передачи предварительно определяем номинальный крутящий момент электродвигателя, Н·м:

Н·м

По таблице «клиновые ремни (ГОСТ 1284-68)» находим: мм, длина ремня: м.

Тогда диаметр ведущего шкива будет, мм:

мм,

где – коэффициент скольжения, для кожаных и прорезиненных ремней  = 0,01.

Полученное значение шкива ( ) округляем до ближайшего значения стандартного ряда диаметров чугунных шкивов (ГОСТ 1284.3-80), мм.: мм.

6. Уточняим величины передаточных отношений и :

,

Величину принимаем согласно номинального значения передаточного отношения для конических передач согласно ГОСТ 221-75:

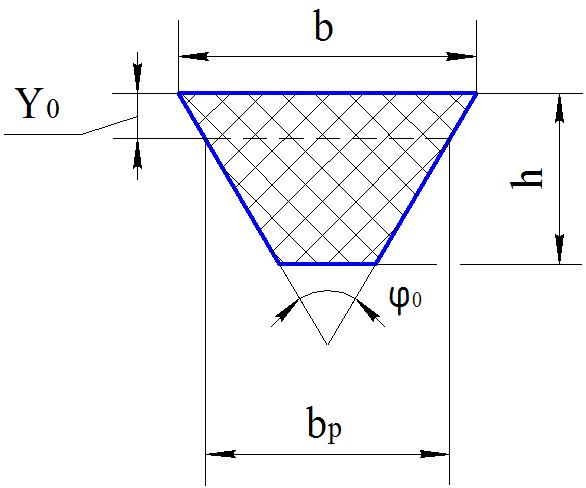

Разрез ремня клиноременной передачи

8. Определяем частоту вращения, мощность и крутящий момент на промежуточном и выходящем (тихоходном) валах привода, пользуясь уточненными значениями передаточных отношений:

8.1. Частота вращения, мин^-1:

промежуточного вала:

;

выходящего вала:

8.2. Мощность, кВт:

промежуточного вала:

кВт.;

выходящего вала:

кВт.

8.3. Крутящие моменты (Нм):

промежуточного вала:

Н м;

выходящего вала:

Н м

где , – угловая скорость вращения, соответственно, промежуточного и выходящего валов, с^-1; , – мощность промежуточного и выходящего валов, Вт; , – частота вращения промежуточного и выходящего валов, мин^-1.

8.4. По полученным результатам составим итоговую таблицу:

Обозначения вала	Частота вращения, мин-1	Мощность, кВт	Крутящий момент, Нм
Ведущий (быстроходный)	1440	13	86
Промежуточный	288	11,86	393,5
Выходящий (тихоходный)	144	11,1	736,5
