Смесительная установка ус6-30

Смесительная установка предназначена для транспортировки сухих тампонажных материалов, а также аккумулирования их у скважины, механически регулируемой подачи этих материалов винтовыми конвейерами и приготовления тампонажных растворов.

Установка состоит из бункера, коробки отбора мощности, трансмиссии, загрузочного и дозировочных винтовых конвейеров, смесительного устройства, системы управления и вспомогательного оборудования.

8.8. Схема расстановки оборудования при ремонте скважин

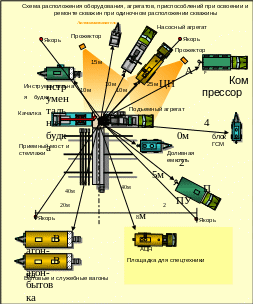

Р ис. 8.8.1 - Схема расстановки оборудования при ремонте скважин

8.9. Долота

Долота применяют для разрушения горных пород, цементного камня и различных предметов, находящихся на забое скважины. Долота подразделяют:

• по характеру воздействия на породу: дробящие, дробяще- скалывающие, истирающе-режущие, режуще-скалывающие;

• по назначению: для сплошного разрушения горной породы, кольцевого пространства (колонковые), для специальных целей (пикообразные, фрезерные, зарезные, эксцентричные и оправочные);

• по конструкции промывочных устройств и способу использования гидравлической мощности струи промывочной жидкости: гидромониторные, проточные.

Шарошечные долота для сплошного разрушения выпускают с одной, двумя и тремя шарошками. Пикообразные долота выпускают для разбуривания цементных стаканов, пробок, башмаков и других элементов низа обсадной колонны после ее цементирования (ПЦ) и для расширения ствола скважины в мягких и вязких породах и отвода в сторону оставшихся на забое металлических предметов. Фрезерные долота предназначены для бурения скважин в неабразивных и мало абразивных плотных породах и разбуривания цементных мостов и металлических предметов на забое скважины. Оправочные долота предназначены для исправления смятых колонн.

Д олота в зависимости от буримости пород обозначают: М – для самых мягких и вязких пород; МС – для мягких пород с пропластками пород средней твердости; С – для пород средней твердости; СТ – для пород средней твердости с пропластками твердых и абразивных пород; Т – для твердых и абразивных пород; ТК – для пород с пропластками крепких и абразивных пород; К – для крепких и абразивных пород; ОК – для самых крепких и абразивных пород; МЗ, МСЗ, СЗ, ТЗ, ТКЗ – долота с твердосплавными вставками для бурения мягких, средних, твердых и крепких пород.

8.10. Ловильный инструмент

Ловильный инструмент служит для извлечения из скважины аварийных насосно-компрессорных труб, бурильных труб, кабеля, каната и других мелких предметов или для предварительной обработки их поверхности.

К ловильным инструментам относятся: труболовки, метчики, колокола, овершоты, райберы, фрезеры, скребки, печати, магнитные ловители, удочки и т.д.

Труболовки. Труболовки предназначены для ловли НКТ. Их выпускают с резьбой правого и левого направления. Труболовки с резьбой правого направления служат для извлечения колонны захваченных труб целиком, а с резьбой левого направления – для извлечения труб по частям путем их отвинчивания. Труболовки внутренние захватывают трубы за их внутреннюю поверхность, а наружные – за наружную поверхность или муфту.

Т руболовки внутренние и наружные подразделяют на неосвобождающиеся и освобождающиеся. Внутренние труболовки неосвобождающиеся имеют только механизм захвата плашечного типа, а те же труболовки освобождающиеся имеют механизм фиксации плашек в освобожденном состоянии.

Размерный ряд труболовок приведен в табл. 8.10.1.

Метчики. Метчики предназначены для ловли НКТ и разделяют: универсальные эксплуатационные (МЭУ), специальные эксплуатационные (МЭС); универсальные бурильные (МБУ) и специальный замковый метчик (МСЗ).

На поверхность конусной части МЭУ (конусность 1:8) нанесена резьба специального профиля (8 ниток на 25,4 мм длины резьбы) для врезания в тело аварийных труб и имеются 4 – 5 продольных канавок для выхода стружек. МЭУ выпускают с правым и левым направлением резьбы.

МЭС предназначен для захвата НКТ за резьбу муфты и для извлечения аварийных труб. Конструкция этих метчиков аналогична конструкции МЭУ. Их выпускают с ловильной резьбой правого и левого направления.

МБУ предназначен для ловли бурильных труб. Конусность ловильной резьбы 1:16.

МСЗ предназначен для ловли аварийных труб за внутреннюю замковую опору.

Колоколы. Колоколы представляют собой резьбонарезной инструмент трубчатой конструкции, предназначенный для нарезания новой или исправления имеющейся наружной резьбы на поверхности труб.

К олоколы выпускают двух основных типов. Тип "К" предназначен для соединения с верхним торцом аварийной трубы. Тип "КС" (колокола сквозные) предназначен для нарезания наружной резьбы и соединения с ближайшим от торца утолщением (муфтой, замком и т.п.). Кроме того колокола могут различаться по виду ствола скважины (обсаженной эксплуатационными колоннами или нет), в которой они используются. К буквенному шифру колокола, предназначенному для использования в эксплуатационной колонне, добавляется буква "Э". За буквой "Э" в шифре колоколов этого типа указывается число, определяющее наибольший диаметр ловильной резьбы, затем число, указывающее условный диаметр эксплуатационной колонны, для работы в которой предназначен инструмент.

Ф резеры. Фрезеры предназначены для разрушения всевозможных посторонних предметов в скважинах, а также иных препятствий, затрудняющих или вовсе не позволяющих нормальное продолжение технологического цикла в скважинах и разделяют: фрезеры забойные (ФЗ); фрезеры кольцевые (ФК); фрезеры колонные конусные (ФКК); фрезеры специальные калибрующие (ФС); фрезеры - ловители магнитные (ФЛМ); фрезеры торцово-конические (ФТК). Все фрезеры выпускают с правой и левой резьбой (в последнем случае в конец обозначения добавляется буква "Л").

Ф резеры ФЗ предназначены для сплошного фрезерования аварийных труб, штанг и других металлических предметов.

Фрезеры ФК предназначены для фрезерования кольцевого пространства между прихваченными НКТ, бурильными трубами и скважиной, а также деформированными насосными штангами и эксплуатационной колонной в обсаженных скважинах.

Фрезеры ФКК предназначены для восстановления проходимости деформированных обсадных колонн. Изготавливаются любых размеров, в том числе и не предусмотренных в нормальном ряде.

Фрезеры ФС предназначены для обработки деформированных верхних торцов труб, оставшихся в скважинах, с целью придания им стандартных размеров и последующего захвата штанговыми ловителями наружного зацепления.

Фрезеры ФЛМ предназначены для очистки кольцевого пространства между стенками скважины и металлическими предметами и последующего извлечения последних из скважины.

Сведения о размерном ряде некоторых типов фрезеров приведены в табл. 8.10.5 и 8.10.6.

Райберы. Конусные райберы (РК1) предназначены для фрезерования внутренней поверхности поврежденного конца оставшихся в скважине НКТ. На конической поверхности райберов имеются зубья; для прохода промывочной жидкости предназначено сквозное отверстие. Фрезерование поврежденной резьбы позволяет спускать внутреннюю труболовку на глубину не менее 0,5 м. Райберы выпускают с правым и левым направлением резьбы.

Скребки. Скребки служат для очистки стенок эксплуатационных колонн от различных отложений.

П ечать. Печать используют для оценки состояния эксплуатационной колонны, местонахождения и состояния оставшихся в скважине предметов. Корпус печати покрывается свинцовой оболочкой толщиной 8 – 10 мм.

Плоскую печать применяют для определения глубины, на которой в скважине находится аварийный предмет.

Конусная печать предназначена для получения отпечатков стенки эксплуатационной колонны, сложных нарушений, смятий, трещин.

Универсальная печать имеет алюминиевую оболочку. Корпус ее представляет собой цилиндр, на утолщенную часть которого надевается сменный резиновый стакан и алюминиевую оболочку.

Магнитный ловитель. Магнитный ловитель служит для извлечения из скважины мелких металлических предметов. Разбирать магнитный ловитель не рекомендуется, так как намагничивание проводят только в заводских условиях.

Магнитный фрезер. Магнитный фрезер ФМ используют для фрезерования металлических предметов на забое скважины и поднятия их на поверхность (если ФМ имеет ловушку).

Удочки. Удочки используют для извлечения из скважины каната диаметром не менее 19 мм и кабеля диаметром не менее 22 мм.
