3.2 Сечение 4-4

Расчет по скважине 1. Принимаем по ИГР мощность 1 слоя (почва) – 0.5м, 2 слоя – песок пылеватый -3.5м, 3 слоя (супесь пластичная) – 1.5м, 4 слоя (песок мелкий) – 3.0м. Натуральная отметка- 150.5м, что соответствует относительной отметке +0,100м.

N_II=280.7кН/м.п.

3.2.1. Определение глубины заложения

Т.к. 1 слой (песок пылеватый рыхлый) является ненесущим, заглубление принимаем во 2 слой (супесь средней прочности J_L=0.71) на 0.2м.

Расчётная глубина промерзания:

- по табл. 5.3[6] при t=15С в здании с подвалом, коэффициент k_h=0.5,

d_f1=0.5x1.64=0.82м.

Расстояние от расчетной глубины промерзания до уровня подземных вод должно быть не менее 1,0м согласно табл.5.4 [8].

H_B - d_f = 6,5 – 0.82 = 5,68 > 1.0 м.

Следовательно, глубина заложения фундамента зависит от конструктивных особенностей.

В данном случае, по конструктивным соображениям, принимаем верхний обрез фундамента на отметке -0.350м.

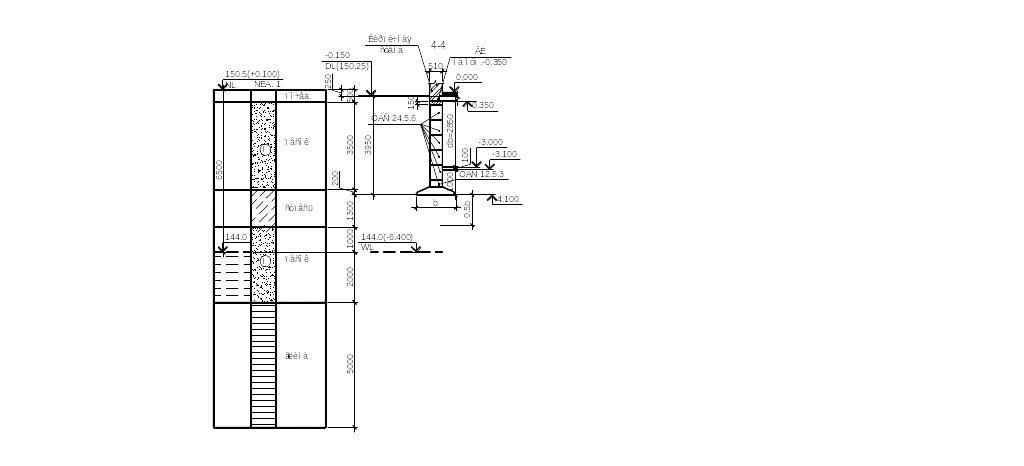

Рисунок 3.2.1 К определению глубины заложения

Высота фундамента составит: 5 стеновых блоков высотой 0.6м, 1 стеновой блок высотой 0.3м, монолитный пояс высотой 150мм и фундаментная плита высотой 0.3м.

Н_ф=0.6х5 + 0.3 +0.3 +0.15=3.75м.

Подошва фундамента находится на отм. -4.100м, т.е. глубина заложения составит:

d_f = 4.1 – 0.15 = 3.95м.

Окончательно принимаем глубину заложения фундаментов .

3.2.2.Определение размеров подошвы фундамента

Определяем площадь подошвы фундамента в плане по формуле 3.1.2:

b= 1.7м.

Ширина ленточного фундамента под стену, когда подсчет нагрузок производится на 1 пог. м длины фундамента равна по формуле:

, м (3.2.1)

b= 1.9м.

Определяем расчётное сопротивление грунта по формуле 3.1.4:

z_r=0.5b=0.5x1.7=0.85м;

g_c1 = 1.1 для супеси при J_L=0.71, g_c2 =1.0 при L/H=4.2;

по табл. В.3[3]: M_g= 0.84, M_q=4.37, M_c=6.9;

кН/м³.

кН/м³;

15.0кПа;

кН/м³.

- приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, м;

(3.2.2)

где h_s — толщина слоя грунта выше подошвы фундамента со стороны подвала, м;

h_cf — толщина конструкции пола подвала, м;

γ_cf — расчетное значение удельного веса материала пола подвала, кН/м³.

d_b – глубина подвала ( -т.к. ширина подвала менее 20м, а глубина более 2м);

R=

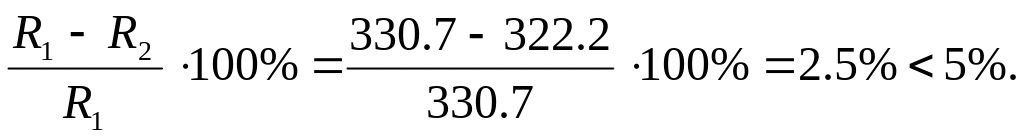

Уточняем значение ширины подошвы при R = 330.7кПа по формуле 3.1.2 и 3.2.1:

b= 1.115м.

Т.к. под подошвой фундамента залегает супесь с показателем текучести JL=0,71>0,5 прерывистый фундамент применять не рекомендуется. Поэтому принимаем ширину плиты равной стандартной: b=1.2м.

Уточняем значение R по формуле 3.1.4:

R=

Уточняем значение R по формуле 3.1.4:

R=

Определяем среднее давление по подошве и проверяем условие 3.1.5:

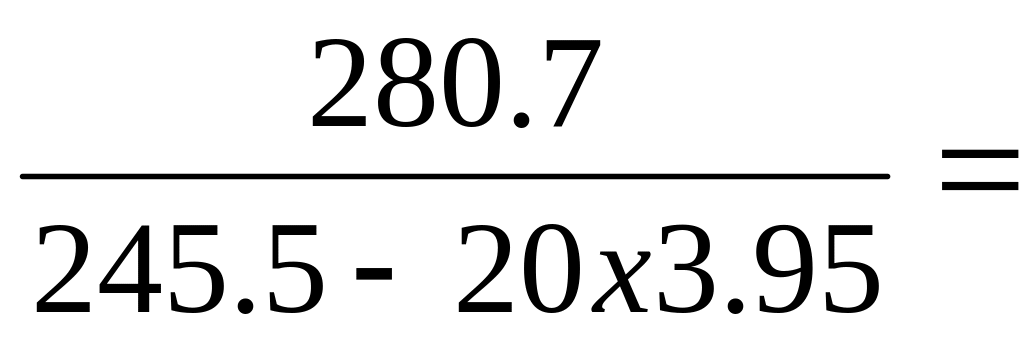

Р_ср = + 20x3.95=312.9кПа.

Условие, необходимое для расчёта по деформациям:

.

Условие выполняется.

Принимаем фундаментную плиту ФЛ 12.24-3.

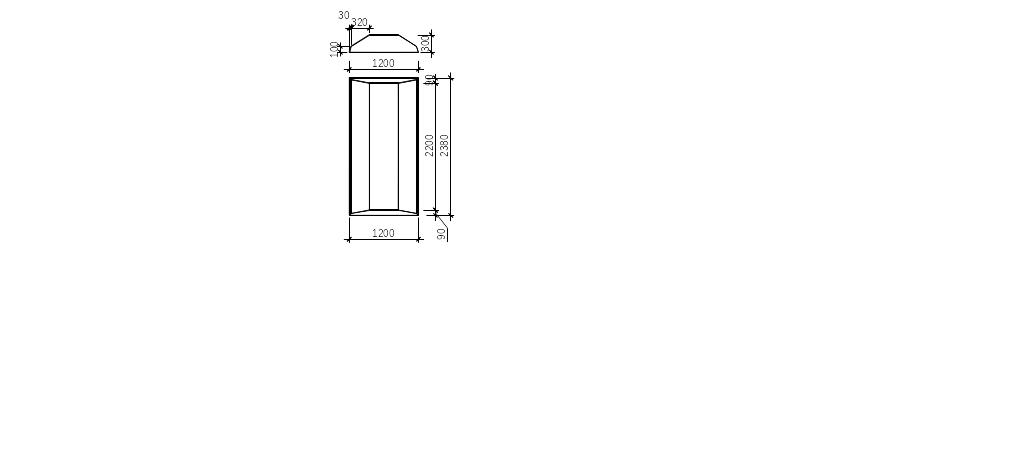

Рисунок 3.2.2 Фундаментная плита ФЛ 12.24-3 (опалубочный чертеж)

3.2.3. Расчёт фундаментов по деформациям

Расчёт осадки фундамента производится исходя из условия 3.1.6.

Для определения осадки фундамента составляем схему, показанную на рис. 3.2.3.

Для расчёта используем метод послойного суммирования. Определяем вертикальные напряжения от собственного веса грунта на границе слоёв в характерных горизонтальных плоскостях по формуле 3.1.7:

• На подошве растительного слоя:

• На подошве 1-го слоя (песок пылеватый)

• На подошве фундамента

• На подошве 2-го слоя (супесь пластичная):

• На отметке уровня грунтовых вод:

• На подошве 3го слоя с учётом взвешивающего действия воды по формуле 3.1.8:

;

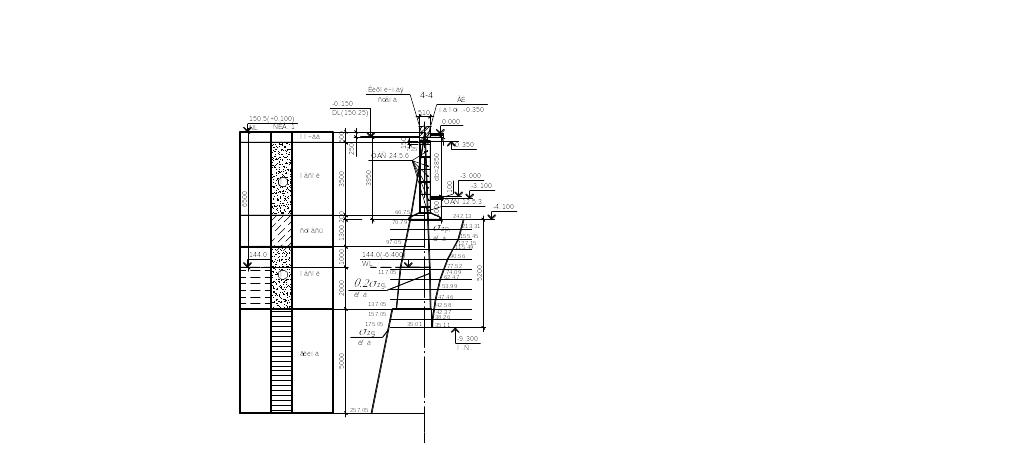

Рисунок 3.2.3 К определению осадок

• Ниже залегает глина полутвердая, которая является водоупором, т.е. необходимо учесть давление столба воды.

• На подошве 4-го слоя (глины полутвердой):

Определяем дополнительное (к природному) вертикальное напряжение в грунте под подошвой фундамента и строим эпюру по формуле 3.1.19:

Толщу грунта ниже подошвы фундамента разбиваем на слои, не более :

Значения рассчитываются по формуле 3.1.10.

Определяем осадку каждого слоя основания по формуле 3.1.11.

Вычисления сводим в таблицу 3.2.1.

Таблица 3.2.1 К расчёту осадок (соотношение сторон l/b>10)

Zi, см	 = 2*z/b		hi, см	zpi , кПа	zgi , кПа	0.2zgi ,кПа	Еi , кПа	Si , см
1	2	3	4	5	6	7	8	9
Супесь пластичная
0	0,00	1	0	242,13	70,79	14,16
48	0,80	0,8810	48	213,31	80,49	16,10	23000	0,380
96	1,60	0,6420	48	155,45	90,18	18,04	23000	0,308
130	2,17	0,525	34	127,15	97,05	19,41	23000	0,167
Песок мелкий средней плотности
144	2,40	0,4770	14	115,49	99,85	19,97	19200	0,071
192	3,20	0,3740	48	90,56	109,45	21,89	19200	0,206
230	3,83	0,320	38	77,52	117,05	23,41	19200	0,133
240	4,00	0,3060	10	74,09	118,05	23,61	19200	0,032
288	4,80	0,2580	48	62,47	122,85	24,57	19200	0,137
336	5,60	0,223	48	53,99	127,65	25,53	19200	0,116
384	6,40	0,1960	48	47,46	132,45	26,49	19200	0,101
430	7,17	0,176	46	42,58	137,05	27,41	19200	0,086
Суглинок полутвердый
432	7,20	0,1750	2	42,37	157,45	31,49	21300	0,003
480	8,00	0,158	48	38,26	167,05	33,41	21300	0,073
520	8,67	0,145	40	35,11	175,05	35,01	21300	0,055
								1,87

Вывод: нижняя граница сжимаемой зоны (В.С.) находится на горизонтальной плоскости, где соблюдается условие 3.1.12 - на глубине от подошвы фундамента.

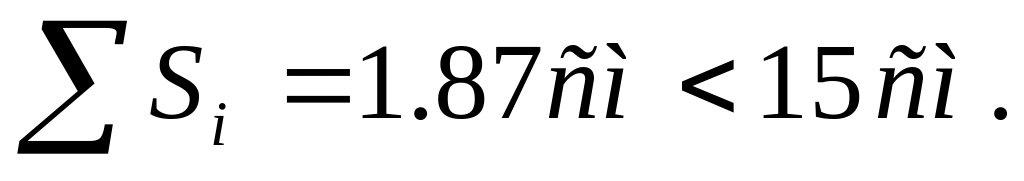

Осадка основания
